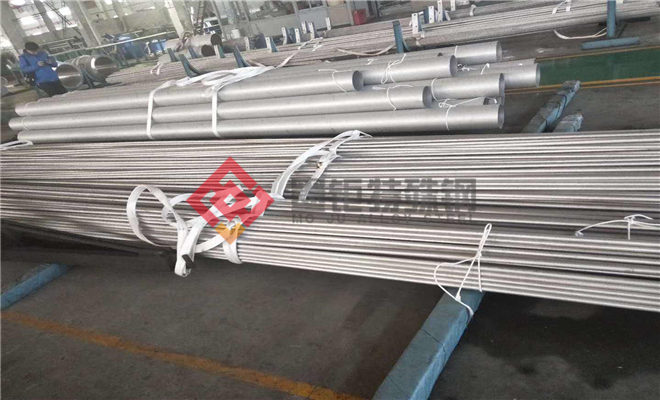

4J45 高稳热胀匹配精密封接合金

4J45高稳热胀匹配精密封接合金

产品大类为精密合金，典型牌号为4J45。该合金属于铁镍钴系定膨胀封接合金，专为与硬玻璃、陶瓷等材料进行匹配封接而设计，广泛应用于电子真空器件、半导体功率器件、激光器及传感器等高端领域。4J45合金以其在特定温度区间内极低且可控的线膨胀系数，实现了与封接材料的高度热匹配，从而显著提升器件的密封可靠性与长期服役稳定性。

产品核心优势

4J45合金的核心优势在于其卓越的热膨胀匹配性能。在-60℃至+400℃的宽温域内，其平均线膨胀系数可稳定控制在4.5×10^-6/℃至5.5×10^-6/℃之间（典型值，以实际产品质保书为准），与多种硼硅硬玻璃及95%氧化铝陶瓷的膨胀曲线高度吻合。同时，该合金具备优异的抗高温氧化能力，在400℃以下大气环境中长期使用，表面氧化膜致密均匀，厚度可控，不会因氧化皮脱落导致封接失效。合金还具有良好的耐弱酸、弱碱及有机溶剂腐蚀能力，适用于含氟、氯等微量腐蚀性气氛的真空环境。在力学性能方面，4J45合金室温抗拉强度可达550MPa以上，屈服强度不低于240MPa，延伸率大于30%，兼具高强度与良好塑性，便于冲压、弯曲及深拉成型。其冷热加工性能优良，可进行精密冲裁、旋压、钎焊及氩弧焊接，加工成品率高。

品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等特种冶炼装备，并配备精密锻造、冷轧、拉丝及热处理全流程生产线。企业严格执行ISO 9001质量管理体系及ASTM/GB相关标准，从原材料入库到成品出厂实现全批次可追溯。如需咨询或订购，请联系业务联系人曾先生，业务电话：021-67898711，私人电话：13472787990。

核心功能

抗高温氧化性能：在400℃空气环境中连续暴露100小时后，氧化增重速率低于0.02 mg/cm²·h，氧化膜厚度均匀，无剥落倾向。

耐特定介质腐蚀：在室温下浸泡于5%盐酸或10%氢氧化钠溶液中24小时，腐蚀速率低于0.01 mm/年，对氟利昂、硅油等介质具有良好耐受性。

高强韧性：室温抗拉强度典型值550-650MPa，屈服强度240-300MPa，冲击韧性大于40 J/cm²，可承受装配及工作状态下的机械应力。

良好冷热加工性：冷轧状态下维氏硬度HV 130-170，可进行80%以上变形量的冷轧及冲压；热加工温度范围850℃-1100℃，锻造比大于3，无裂纹倾向。

技术工艺特点

合金设计思想：4J45合金通过精确控制镍、钴含量，调整铁基固溶体的居里点，从而在目标温度区间获得平坦的膨胀曲线。镍含量控制在44.5%-45.5%，钴含量4.5%-5.5%，微量锰、硅用于脱氧并改善加工性，碳含量严格控制在0.05%以下以避免碳化物析出影响膨胀稳定性。

冶炼方式：采用真空感应熔炼（VIM）初炼，随后经电渣重熔（ESR）或真空自耗重熔（VAR）精炼，有效去除气体及非金属夹杂物，确保合金纯净度。氧含量低于20ppm，氮含量低于30ppm。

热处理制度：最终热处理为退火工艺，在850℃-900℃保温1-2小时后炉冷或空冷，获得均匀的奥氏体组织。必要时可采用去应力退火（600℃-650℃保温）以消除加工硬化。

组织控制：晶粒度控制在5-8级（ASTM E112），无粗大晶粒或混晶现象。析出相主要为微量Ti(C,N)或Al2O3，尺寸小于2μm，分布均匀。

无损检测方法：成品棒材及板材逐支进行超声波探伤，符合ASTM E588或GB/T 4162标准，缺陷当量直径不大于0.5mm。丝材及带材进行涡流探伤，表面缺陷深度不大于公称尺寸的5%。

典型应用领域

4J45合金主要应用于电子真空器件领域，如大功率发射管、行波管、磁控管的封接引线及外壳。也用于半导体功率模块的陶瓷基板匹配封接，激光器谐振腔的玻璃-金属过渡环，以及各类传感器、继电器、接插件中的绝缘密封件。在航空航天、医疗成像、核仪器等对密封可靠性要求极高的场合，该合金是首选的定膨胀封接材料。

详细参数

化学成分范围（wt%）：

镍：44.5%-45.5%，钴：4.5%-5.5%，锰：≤0.60%，硅：≤0.30%，碳：≤0.05%，磷：≤0.020%，硫：≤0.020%，铁：余量。

室温及高温力学性能（典型值，以实际产品质保书为准）：

室温抗拉强度≥550MPa，屈服强度≥240MPa，延伸率≥30%，断面收缩率≥50%，硬度HV 130-170。

300℃抗拉强度≥450MPa，屈服强度≥180MPa，延伸率≥25%。

400℃抗拉强度≥400MPa，屈服强度≥150MPa，延伸率≥20%。

物理性能（典型值，以实际产品质保书为准）：

密度：8.20 g/cm³

熔点：1430℃-1450℃

热导率：17.5 W/(m·K)（20℃）

电阻率：0.48 μΩ·m（20℃）

平均线膨胀系数：4.8×10^-6/℃（20℃-400℃）

弹性模量：138 GPa（20℃）

耐腐蚀/高温指标：

400℃空气氧化速率：<0.02 mg/cm²·h

5%盐酸室温浸泡腐蚀速率：<0.01 mm/年

10%氢氧化钠室温浸泡腐蚀速率：<0.005 mm/年

产品规格范围：

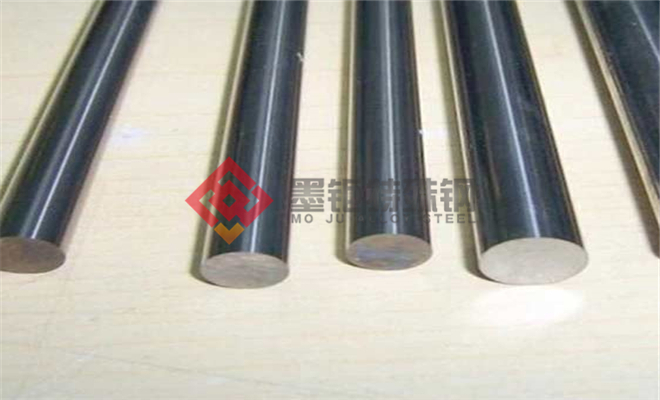

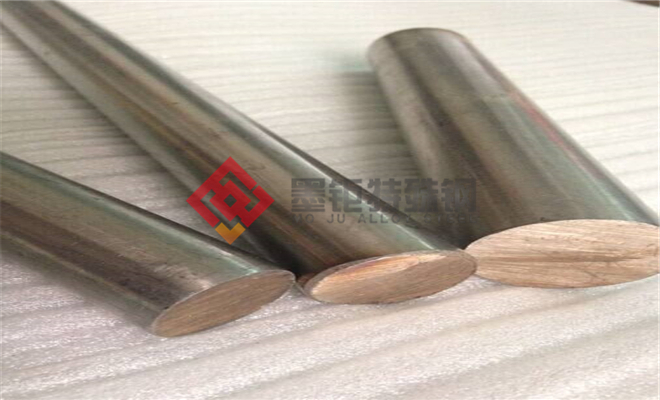

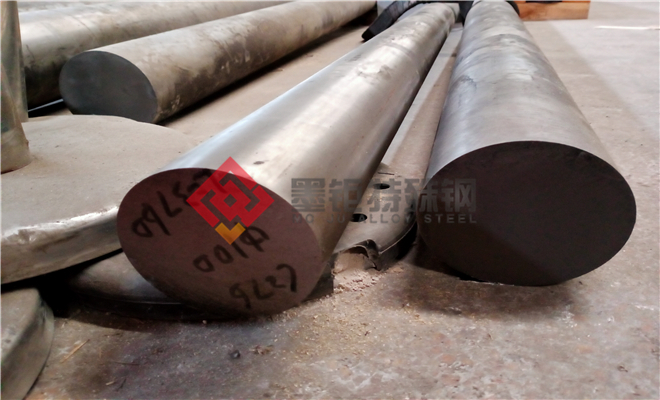

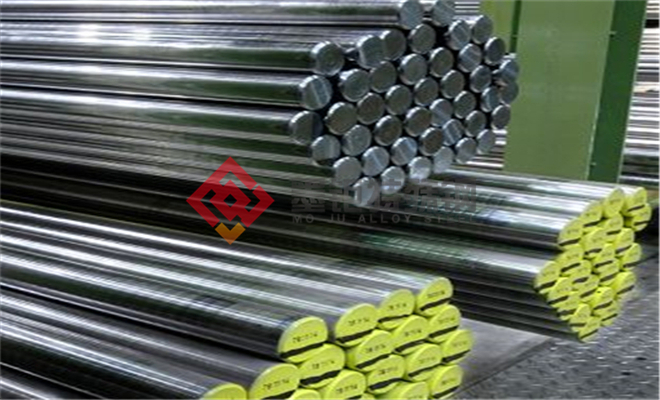

棒材：直径5mm-200mm

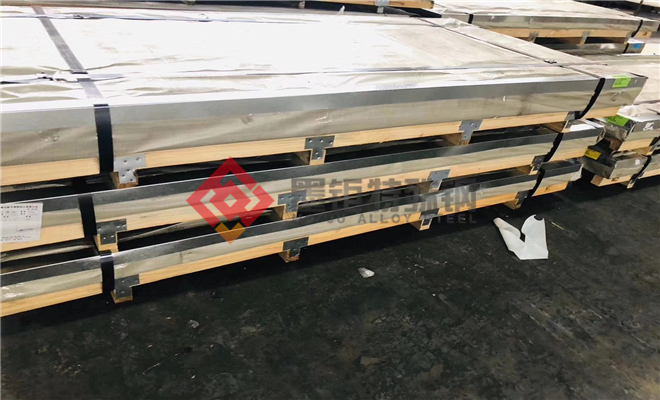

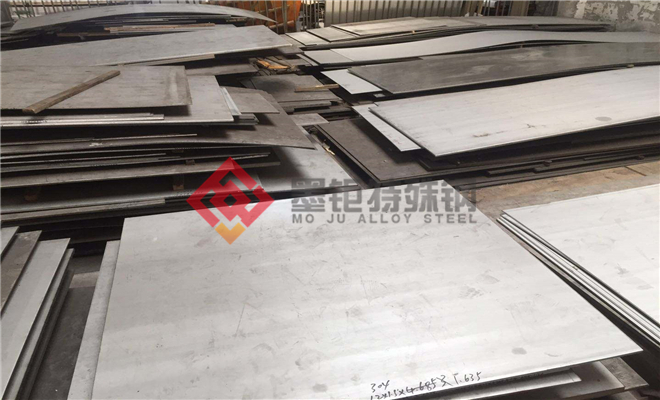

板材：厚度0.5mm-50mm，宽度100mm-600mm

带材：厚度0.05mm-3mm，宽度10mm-300mm

丝材：直径0.1mm-6mm

交货状态及表面处理：

棒材以退火状态交货，表面车光或磨光；板材及带材以退火或冷轧状态交货，表面酸洗或抛光；丝材以退火或光亮拉丝状态交货。可根据客户要求提供真空退火、表面镀镍等处理。

批次溯源码解读及质保书获取方式

每批产品均赋予唯一批次号，编码规则为：生产年份（4位）+月份（2位）+流水号（4位）+炉号（2位），例如“20250300101”。该编码印于产品标签及质保书上。客户可通过拨打业务电话021-67898711或联系曾先生（私人电话13472787990）提供批次号，获取电子版或纸质版质保书，质保书包含化学成分、力学性能、物理性能及无损检测结果。

使用与加工限制

存储运输要求：产品应存放于干燥、通风、无腐蚀性气体环境中，相对湿度不大于60%。运输时需防潮、防磕碰，带材与丝材应采用卷盘包装，避免折弯。

切割：推荐使用硬质合金刀具或砂轮片切割，切削速度宜控制在30-50m/min，进给量0.1-0.3mm/r，使用水基冷却液避免过热。

焊接：可进行氩弧焊、等离子焊及钎焊。氩弧焊建议使用同材质焊丝，焊接电流80-150A，保护气体流量8-12L/min。焊后需进行去应力退火（600℃-650℃保温30分钟）以消除焊接应力。

热处理：退火温度850℃-900℃，保温时间按厚度每毫米1-2分钟计算，炉冷至300℃以下出炉。严禁在氧化性气氛中高温长时间加热，以免表面氧化层过厚。

安装维护：封接前需对合金表面进行清洗除油，可采用丙酮或酒精超声波清洗。封接过程中控制升温速率不超过10℃/min，冷却速率不超过5℃/min，避免热冲击。

常见故障及处理：若封接后出现漏气，应检查合金表面氧化膜是否均匀，必要时重新进行预氧化处理（在800℃-850℃湿氢气氛中保温10-20分钟）。若出现裂纹，需降低冷却速率或增加去应力退火工序。

安全警示与应急处理要点

合金在加工过程中产生的粉尘及碎屑不可直接接触皮肤，操作时应佩戴防护手套及口罩。若粉尘进入眼睛，立即用大量清水冲洗15分钟并就医。焊接时产生的烟雾含有金属氧化物，须在通风良好处作业，必要时使用排烟设备。合金本身无毒，但长期接触加工粉尘可能引起呼吸道不适，建议定期进行职业健康检查。如发生意外火灾，使用干粉灭火器，不可用水直接喷射。

如何获取详细说明书

如需获取4J45合金的详细产品说明书、技术手册或应用案例，请直接联系业务联系人曾先生，业务电话：021-67898711，私人电话：13472787990。亦可通过公司邮箱或传真索取电子版文件，公司将在一个工作日内回复。

购买建议

匹配度：用户在选材时需提供封接材料的膨胀系数曲线及工作温度范围，由技术团队确认4J45合金的匹配性。关键性能参数包括20℃-400℃平均线膨胀系数、抗拉强度及氧化速率，建议要求质保书提供实测值。认证方面，优先选择通过ISO 9001及第三方检测机构认证的产品。备品比例：建议首批采购量包含10%的备品以应对工艺调试损耗，批量订单可协商降低备品比例。价格参考：小批量（小于100kg）单价约为180-250元/kg，批量（500kg以上）可享受5%-10%折扣，具体价格以合同为准。

售后服务与保障

质保期：自交货之日起12个月内，因材料本身质量问题导致的失效，公司免费更换或退款。技术支持：提供封接工艺优化、焊接参数调试及热处理方案设计等免费技术支持。第三方检测：可委托国家认可实验室进行复检，费用由双方协商承担。响应时间：质量问题反馈后4小时内给出初步答复，48小时内派员或寄送替代料。长期合作客户可享受年度技术回访及优先排产服务。
