3J09 温稳高弹特种精密结构合金

3J09温稳高弹特种精密结构合金产品介绍

3J09合金是一种基于铁镍铬系精密弹性合金体系开发的特种结构材料，归属于高弹性合金大类，典型牌号为3J09，亦常被称为Ni36CrTiAlMo5或类似成分体系下的高稳定性弹性合金。该合金的设计初衷在于满足对弹性稳定性、温度适应性以及长期服役可靠性有极高要求的精密结构场景，尤其适用于需要兼顾高温环境与高应力循环的工况。其典型使用温度范围为负六十摄氏度至正四百摄氏度，在零下环境仍能保持弹性模量稳定，在三百摄氏度以上仍具有较低的弹性衰减率，具备良好的抗松弛性能。该合金在航空、航天、精密仪器、核工业及高端传感器制造中具有不可替代的地位。

上海墨钜特殊钢有限公司位于中国上海，是一家专注于特种钢及精密合金材料研发与生产的高端制造企业。公司配备有真空感应熔炼、真空自耗重熔、电渣重熔等先进特种冶炼装备，并拥有精密冷轧、冷拉、热处理及精密加工能力。工厂严格遵循ISO 9001质量管理体系，并按照ASTM标准及GB/T国家标准组织全流程生产，每个批次从投料到成品均实现工艺参数可追溯，确保材料的一致性与可靠性。

3J09合金的核心功能优势体现在其高弹性极限与低弹性后效特性上。在室温状态下，该合金的弹性极限可达九百兆帕以上，远优于普通弹性不锈钢，能够承受高强度重复加载而不产生永久变形。其弹性模量约为一百九十吉帕，且随温度变化率极低，在两百摄氏度范围内模量变化不超过百分之三。同时，该合金具有优异的抗应力松弛性能，在一百五十摄氏度环境下加载一千小时后，应力松弛率低于百分之五。这些特性使其特别适用于精密弹簧、膜片、波纹管等对弹性稳定性要求极高的部件。

从技术特点来看，3J09合金的设计思路基于铁镍基奥氏体组织，通过添加铬、钛、铝、钼等元素实现时效强化与固溶强化相结合。合金在固溶处理后组织为单相奥氏体，经过冷加工变形后再进行时效处理，可析出弥散的金属间化合物强化相，显著提升强度与弹性。冶炼工艺上采用真空感应熔炼加真空自耗重熔的双联工艺，有效降低气体含量与有害杂质，提高组织均匀性。热处理制度通常为固溶处理温度九百八十摄氏度至一千摄氏度，水冷或油冷，随后在七百摄氏度至七百五十摄氏度进行时效处理，保温四至八小时，空冷。显微组织在时效后呈现细晶奥氏体基体上均匀分布的强化相，晶粒度控制在五至八级之间。无损检测方面，每批次材料均经过超声波探伤，确保无内部裂纹、夹杂及分层缺陷，关键部件用材料还需进行涡流或磁粉检测。

3J09合金广泛应用于多个高端行业。在航空发动机领域，用于制造压气机密封弹簧、调节片弹性元件及燃油系统精密阀芯弹簧。在航天领域，用于卫星姿态控制执行机构中的弹性膜片与波纹管组件。在精密仪表行业，用于高精度压力传感器、加速度计及陀螺仪中的弹性敏感元件。在核工业中，用于控制棒驱动机构的弹性定位件及密封件。此外，在高端医疗器械中，用于微型手术器械的弹性驱动部件。

该合金的主要化学成分范围如下：镍含量百分之三十五至百分之三十七，铬含量百分之十二至百分之十四，钛含量百分之二点五至百分之三点五，铝含量百分之一点零至百分之一点八，钼含量百分之四点五至百分之五点五，其余为铁及少量锰、硅、磷、硫等杂质元素，其中碳含量控制在百分之零点零五以下。

力学性能典型值方面，室温抗拉强度可达一千三百兆帕至一千五百兆帕，屈服强度大于一千一百兆帕，延伸率百分之八至百分之十二，硬度在HRC四十二至四十八之间。在三百摄氏度高温下，抗拉强度仍可保持在一千兆帕以上，屈服强度大于八百五十兆帕。物理性能方面，密度为每立方厘米八点二克，熔点范围一千三百八十摄氏度至一千四百二十摄氏度，热导率在室温下约为每米开尔文十四瓦，电阻率约为每米平方毫米零点九欧姆，线膨胀系数在二十摄氏度至三百摄氏度范围内约为每摄氏度十二乘以十的负六次方。

耐腐蚀与高温性能方面，该合金在潮湿环境及弱酸性介质中具有良好耐蚀性，临界点蚀温度在氯化物环境中约为四十摄氏度。高温持久强度在四百摄氏度、应力六百兆帕条件下，持久寿命可达一百小时以上。在空气中四百摄氏度氧化测试下，氧化速率低于每平方厘米每小时零点零一毫克。

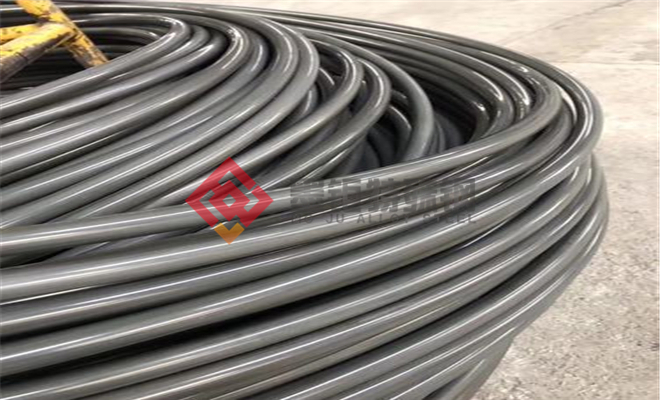

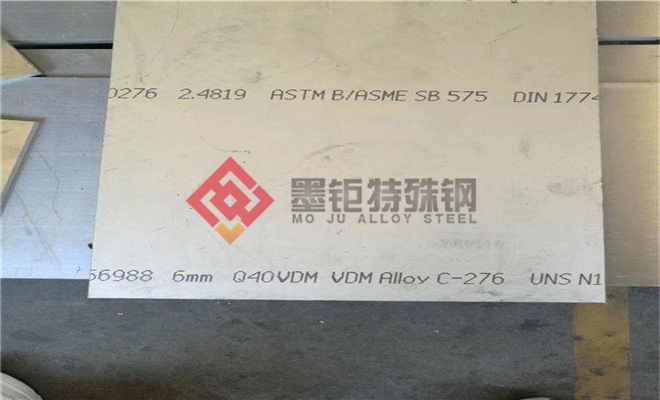

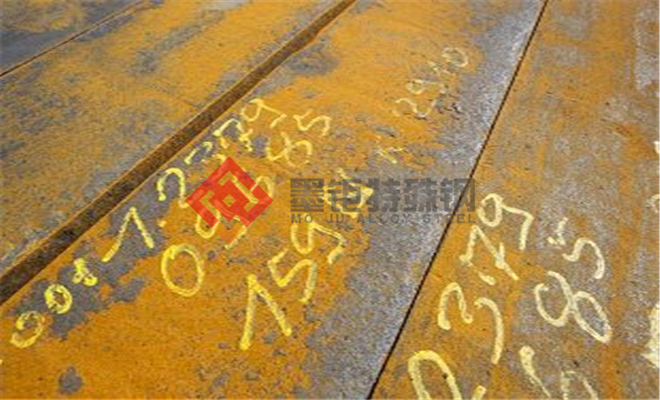

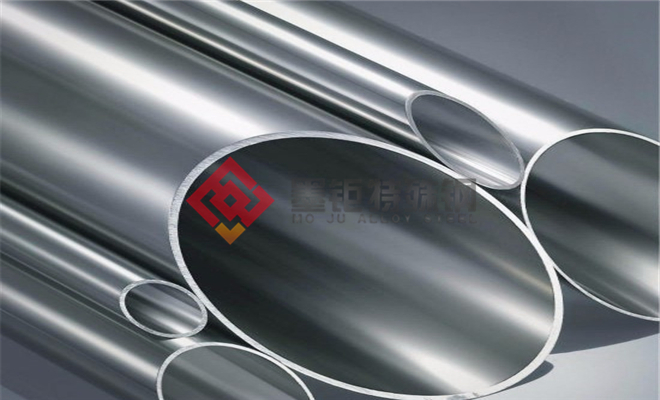

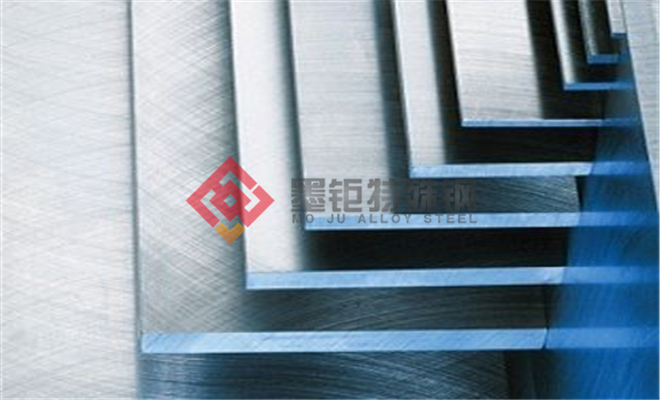

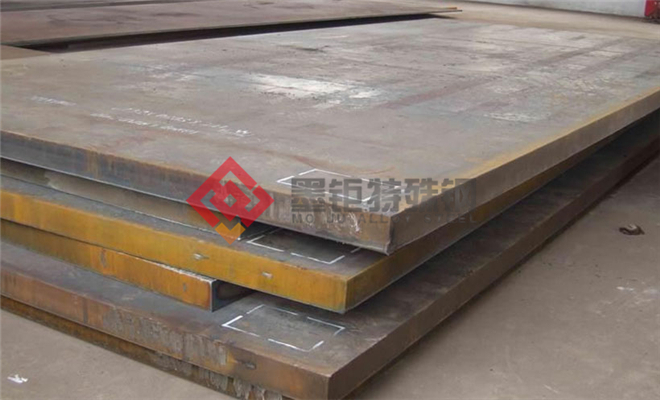

产品规格范围覆盖多种形态。板材厚度从零点一毫米至五十毫米，宽度最大八百毫米。棒材直径从二毫米至三百毫米。管材外径从六毫米至二百毫米，壁厚零点五毫米至二十毫米。锻件可根据图纸定制，单件重量可达五百公斤。丝材直径从零点零五毫米至五毫米。交货状态通常为固溶态或固溶加冷拉态，表面处理可为酸洗、磨光或车光。每批次产品均附有批次溯源码，编码规则为年份加四位流水号加材质代码，用户可通过上海墨钜官方网站或拨打业务电话查询该批次完整的冶炼记录、热处理曲线及检测报告。

使用与加工过程中需注意以下事项。第一，该合金在冷加工时具有明显的加工硬化倾向，变形量较大时需进行中间固溶退火，否则易导致开裂。第二，焊接时需采用低热量输入工艺，推荐使用钨极氩弧焊，焊前需预热至两百摄氏度以上，焊后立即进行去应力处理，否则存在热裂纹敏感性。第三，热处理炉内气氛应保持中性或微还原性，避免氧化脱碳影响弹性性能。第四，该合金对氢脆敏感，酸洗后应及时烘干，避免长时间暴露于潮湿酸性环境。第五，机加工时建议采用硬质合金刀具，切削速度不宜过高，避免表面产生过热烧伤层。

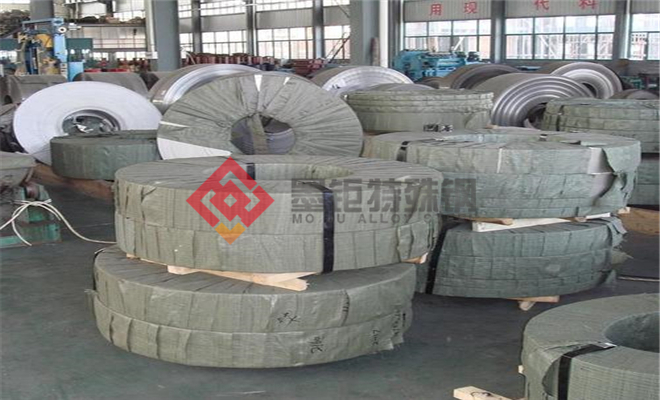

存储环境应保持干燥通风，温度控制在五摄氏度至四十摄氏度之间，相对湿度不超过百分之六十。包装采用防锈纸加塑料薄膜密封，外层用木箱或钢带加固，运输过程中禁止抛掷、重压及与腐蚀性物质混装。吊装时使用尼龙吊带，禁止使用钢丝绳直接接触材料表面，防止划伤。

切割推荐使用砂轮片切割或线切割，禁止使用火焰切割，因高温会导致局部组织变化。焊接推荐采用低氢型焊条或与母材成分匹配的焊丝，焊接电流控制在较小范围，多层焊时层间温度不超过一百摄氏度。热处理加热速度不宜过快，建议每分钟不超过十摄氏度，冷却方式根据厚度选择空冷或油冷。

安装时应注意弹性元件的预压量不得超过设计值，避免产生塑性变形。日常维护中需定期检查弹性元件的变形量及表面有无腐蚀点，清洗时使用中性清洁剂，禁止使用强酸强碱。

常见故障及处理措施包括以下几种。弹性衰减超过允许范围时，可进行再次时效处理，温度较原时效温度低十至二十摄氏度，时间四至六小时，可部分恢复弹性。表面出现点蚀时，应采用细砂纸打磨后重新钝化处理，严重者需更换部件。焊接接头出现微裂纹时，应彻底打磨裂纹区域，重新焊接并加强焊后热处理。

高温操作时操作人员必须佩戴耐热手套及防护面罩，防止烫伤。切割加工时需佩戴防护眼镜及防尘口罩，防止金属粉尘吸入。若发生材料泄漏或散落，应立即收集并隔离，避免与其他金属混放，防止电化学腐蚀。

为进一步获取详细技术文档及具体应用案例，欢迎致电上海墨钜特殊钢有限公司业务电话零二一六七八九八七一一，或联系业务联系人曾先生私人电话一三四七二七九八七九零，可索取产品说明书、典型工艺指导书及第三方检测报告。

在购买建议方面，用户应根据实际使用温度、应力水平及环境腐蚀性匹配合金牌号与热处理状态。对于要求通过航空或核安全认证的项目，需提前提供认证等级要求，上海墨钜可提供相应资质文件及全流程可追溯报告。参考价格方面，常规规格板材及棒材价格区间为每公斤三百元至五百元，批量订购五百公斤以上可享受百分之五至百分之十折扣，小样或试制订单单件加价百分之二十至百分之三十。质保期为交货后十二个月，质保期内因材料自身缺陷导致的性能不合格可免费退换。上海墨钜提供完整的技术资料，包括材质证书、热处理工艺卡及无损检测报告。售后响应方面，国内客户四十八小时内安排技术对接，必要时可派技术人员现场协助解决使用问题。
