4J50 高精度仪器封装专用合金

4J50高精度仪器封装专用合金

上海墨钜特殊钢有限公司，生产产地中国上海，是专业从事特殊钢及合金材料研发与供应的企业。公司拥有先进的特种冶炼与精密加工能力，执行ISO 9001及ASTM/GB标准，全流程可追溯。业务联系人曾先生，业务电话021-67898711，私人电话13472787990。本文所介绍的4J50合金，属于铁镍定膨胀合金系列中的典型牌号，专为高精度仪器封装与电子元器件配套而设计。该合金在特定温度范围内具有稳定的低膨胀系数，能够与多种玻璃或陶瓷材料实现匹配封接，广泛应用于航空航天、精密测量、光通信及半导体制造领域。

核心优势

4J50合金的核心优势体现在其精确可控的热膨胀特性上。在室温至500摄氏度的温度区间内，其平均线膨胀系数稳定在9.2至10.0乘以10的负6次方每摄氏度之间（典型值，以实际产品质保书为准），这一数值与多种硼硅玻璃及氧化铝陶瓷的膨胀系数高度吻合，从而确保封接后组件在温度变化中不会产生过大的内应力，显著降低开裂与漏气风险。此外，该合金具备良好的耐温性能，在长期工作温度下仍能保持尺寸稳定性；其耐蚀性优于普通碳钢，在干燥及一般工业大气环境中具有可靠的抗锈蚀能力。合金的室温抗拉强度通常在450至550兆帕之间，屈服强度不低于240兆帕，延伸率大于30%，兼具足够的强度与良好的塑性，便于进行精密冲压、弯曲及深拉伸加工。在硬度方面，退火态硬度通常控制在HV140至180之间，既保证了封装过程中的刚性，又不至于对模具造成过度磨损。

技术工艺特点

4J50合金的设计思想基于铁镍二元合金的因瓦效应。通过精确控制镍含量在50%至52%之间（典型值，以实际产品质保书为准），使合金的居里点处于适宜温度范围，从而在室温至中温区间获得低膨胀特性。合金中添加少量锰、硅等元素用于脱氧及改善加工性，严格控制碳、硫、磷等杂质含量以保证纯度。冶炼方式采用真空感应熔炼（VIM）结合电渣重熔（ESR）或真空电弧重熔（VAR）工艺，有效去除气体及非金属夹杂物，提高合金的纯净度与组织均匀性。热处理制度为保护气氛下退火，温度范围在850至900摄氏度，保温后随炉冷却或快速冷却，以获得均匀的再结晶组织，消除加工应力。组织控制要求晶粒度在4至7级之间，避免粗晶导致表面粗糙度恶化及封接性能下降。出厂前采用超声波探伤或涡流探伤对棒材及带材进行无损检测，确保内部无裂纹、气孔等缺陷。

核心功能

4J50合金在精密封装中承担多项关键功能。其一，抗高温氧化能力：在500摄氏度以下长期服役时，表面形成致密氧化膜，氧化速率低于0.1毫米每年（典型值，以实际产品质保书为准），有效保护基体。其二，耐特定介质腐蚀：对含氟、氯等卤素气体的抗蚀性优于普通不锈钢，适用于半导体刻蚀设备的真空密封部件。其三，高强韧性：在封接应力及热循环冲击下不易脆断，冲击韧性通常大于100焦耳每平方厘米。其四，良好冷热加工性：热轧开坯温度在1100至1200摄氏度，冷轧压下率可达60%以上，且退火后无加工硬化残留，适合制造壁厚0.1毫米以下的精密箔材。

详细参数

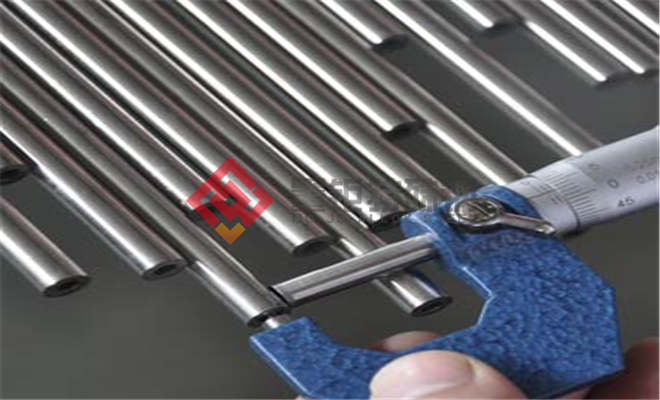

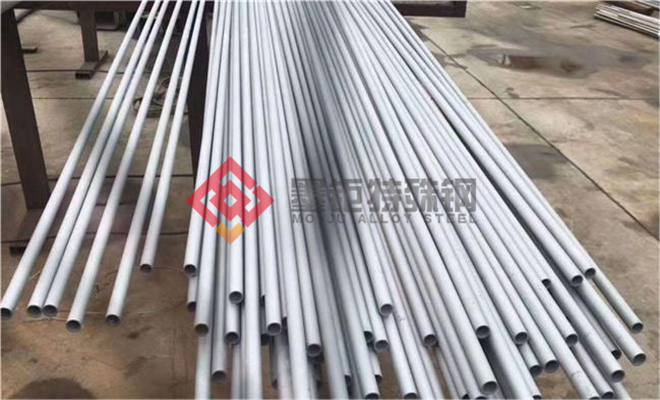

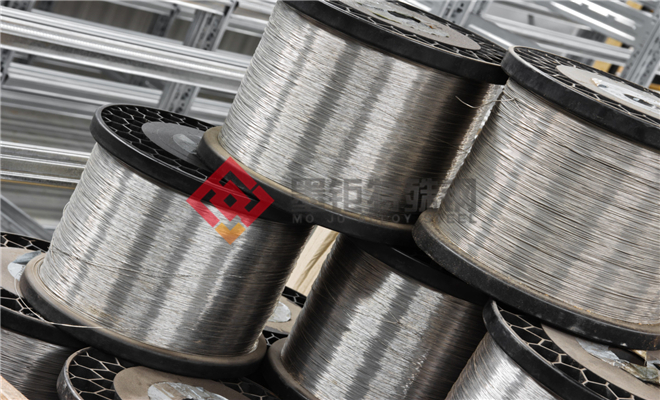

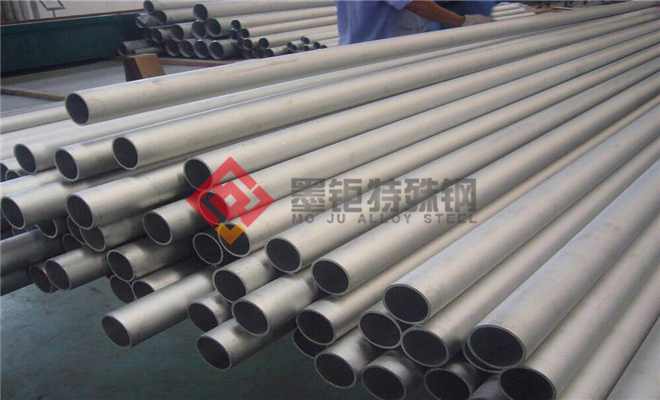

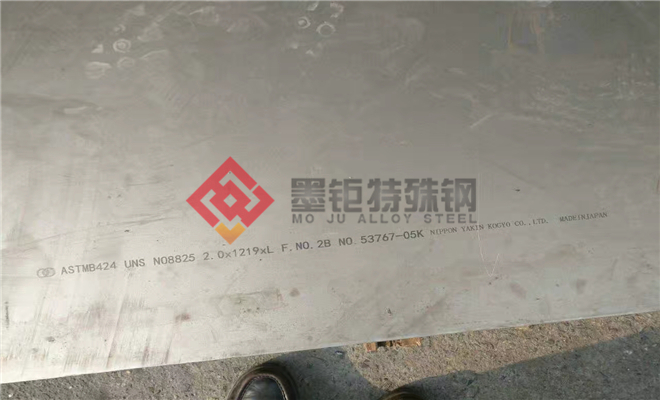

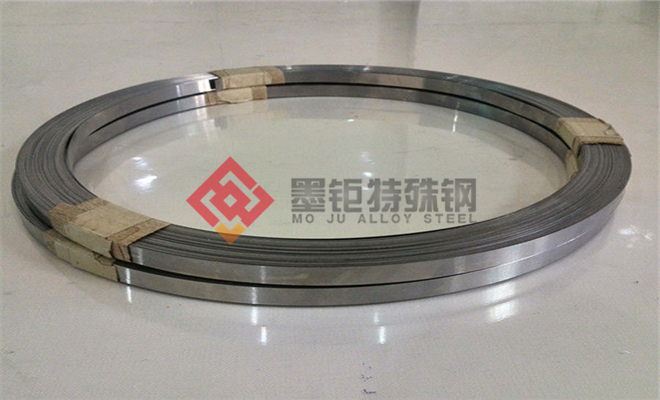

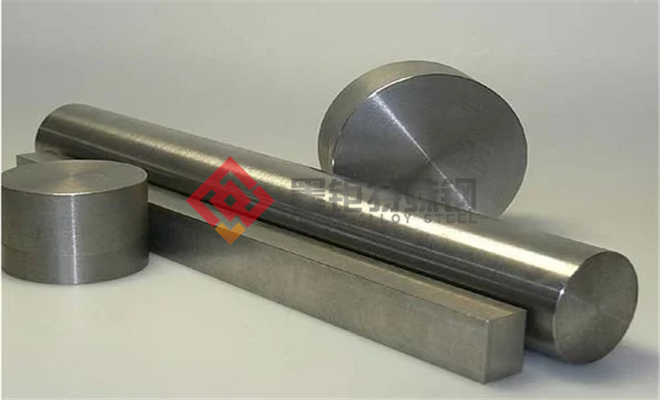

化学成分范围：镍50.0%至52.0%，钴≤0.5%，锰≤0.6%，硅≤0.3%，碳≤0.05%，磷≤0.02%，硫≤0.02%，铁余量（典型值，以实际产品质保书为准）。力学性能典型值：室温抗拉强度500兆帕，屈服强度260兆帕，延伸率35%，硬度HV150；300摄氏度时抗拉强度420兆帕，屈服强度200兆帕，延伸率30%；500摄氏度时抗拉强度350兆帕，屈服强度160兆帕，延伸率25%。物理性能：密度8.2克每立方厘米，熔点1430摄氏度，热导率17瓦每米开尔文（室温），电阻率0.45微欧米，线膨胀系数9.6乘以10的负6次方每摄氏度（20至500摄氏度），弹性模量160吉帕。耐腐蚀指标：在5%氯化钠盐雾试验中，72小时无锈蚀。产品规格范围：棒材直径5毫米至150毫米，带材厚度0.05毫米至3.0毫米，板材厚度3.0毫米至30毫米，丝材直径0.1毫米至5.0毫米。交货状态及表面处理：退火态，表面可提供酸洗、抛光或光亮退火处理。

典型应用领域

4J50合金广泛应用于光通信器件中的激光器管座与尾纤封装，确保光路对准精度；在航空航天领域用于传感器探头及仪表壳体的玻璃封接；在半导体制造中用作离子注入机、刻蚀机内部的电极引入端子与观察窗法兰；同时在精密仪器中用作标准电容器的温度补偿元件及热双金属片的被动层。

使用与加工限制

存储运输要求：合金材料应存放于干燥、无腐蚀性气体的库房，相对湿度控制在60%以下，避免与酸、碱、盐类物质接触。运输时需采用防潮包装，防止机械划伤。切割加工建议采用硬质合金刀具，以中等切削速度配合冷却液进行，避免过热导致表面氧化。焊接方面，4J50合金可进行氩弧焊或激光焊，但焊前需清除表面油污及氧化皮，焊后应进行去应力退火以防止热影响区脆化。热处理时严禁在含硫或还原性气氛中进行，以免渗碳或渗硫导致膨胀系数漂移。安装维护时需注意封接处应力集中，避免急冷急热。常见故障包括封接处漏气，多由氧化膜厚度不均或表面污染引起，处理方式为重新清洗并控制氧化工艺。

安全警示与应急处理要点

4J50合金在加工过程中产生的粉尘及碎屑，若吸入可能对呼吸道产生刺激，操作时应佩戴防尘口罩及防护眼镜。切割或焊接时产生的烟雾，需通过局部排风系统及时排除。合金本身无毒，但表面处理使用的酸洗液含氢氟酸或硝酸，操作者必须穿戴耐酸手套、围裙及面罩。如皮肤接触酸液，应立即用大量清水冲洗至少15分钟，并就医处理。废弃边角料可按一般金属废料回收，严禁随意丢弃。

如何获取详细说明书

用户可通过拨打业务电话021-67898711或私人电话13472787990联系曾先生，获取4J50合金的详细技术说明书、批次质保书及第三方检测报告样本。说明书涵盖完整的物理化学参数、热处理曲线、封接工艺指南及典型应用案例。

购买建议

选购4J50合金时，用户应重点匹配封接对象的膨胀系数曲线，要求供应商提供20至500摄氏度的实测线膨胀系数数据。关键性能参数包括晶粒度等级、表面粗糙度及氧化膜厚度，建议要求提供第三方检测认证。对于批量采购，建议按照实际使用量的1.1至1.2倍备品比例预留，以应对加工损耗。价格参考方面，小批量定制（如单批次小于50公斤）通常加价15%至25%，大批量（如500公斤以上）可享受5%至10%的折扣。具体价格需根据规格、表面处理要求及交货周期与曾先生协商确定。

售后服务与保障

上海墨钜特殊钢有限公司为4J50合金提供12个月质保期，自交货之日起计算。质保期内因材料本身缺陷导致的品质问题，公司免费换货或退货。技术支持团队可提供封接工艺优化、热处理参数调整及失效分析等咨询服务。用户可委托第三方检测机构进行成分、性能及无损检测复验，公司配合提供原始试样。售后响应时间：工作日24小时内回复技术咨询，48小时内提出解决方案。对于紧急问题，可拨打私人电话13472787990联系曾先生，优先处理。批次溯源码解读：每批产品均标注唯一溯源码，格式为年份后两位加流水号，如2401代表2024年第一批次。用户可通过溯源码在公司官网或致电查询生产记录、冶炼炉号、检验报告及热处理曲线。质保书随货提供，也可在交货后三个工作日内通过电子邮件或传真获取。
