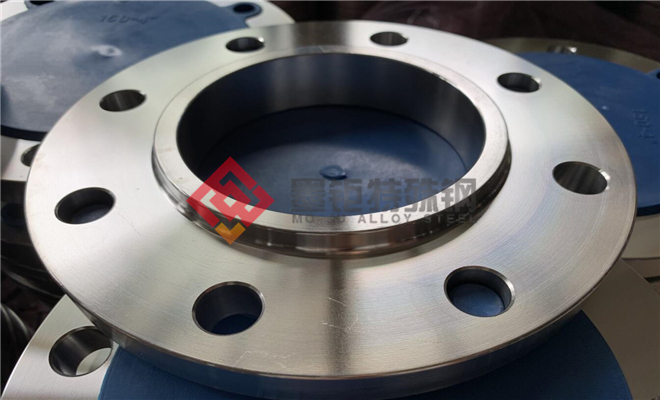

4J42 玻璃封接专用低膨胀合金

4J42玻璃封接专用低膨胀合金产品技术手册

上海墨钜特殊钢有限公司，中国上海。业务联系人：曾先生，业务电话：021-67898711，私人电话：13472787990。本公司专注于特种合金的研发与生产，拥有先进的特种冶炼与精密加工能力，严格执行ISO 9001质量管理体系及ASTM/GB标准，全流程可追溯。本文所介绍的4J42合金，是本公司核心产品之一，专为玻璃封接与电子元器件行业设计，以其优异的低膨胀特性和匹配性，在精密仪器、真空器件、半导体封装等领域得到广泛应用。

产品核心优势

4J42合金属于铁镍系低膨胀合金，其标志性优势在于可控的低膨胀系数。该合金在室温至400摄氏度的温度范围内，平均线膨胀系数稳定在4.2至4.8乘以10的负6次方每摄氏度，这一数值能够与多种硬玻璃及陶瓷材料实现良好匹配，从而显著降低封接过程中的热应力，防止封接界面开裂或漏气。合金具有出色的耐高温氧化性能，在500摄氏度以下长期工作时，表面形成致密的氧化膜，氧化速率低于0.01毫米每年，有效保护基体。同时，4J42具备良好的强韧性，室温抗拉强度可达550兆帕以上，屈服强度不低于240兆帕，延伸率大于30%，能够承受装配和服役中的机械载荷。其加工性能同样优异，无论是冷冲压、深拉延还是精密机加工，均能获得表面光洁、尺寸稳定的零件，适合大规模自动化生产。

核心功能

抗高温氧化：在400至500摄氏度的氧化性气氛中，合金表面生成以氧化镍和氧化铁为主的保护膜，氧化增重速率低于0.5克每平方米每小时，确保长期使用中封接界面的稳定性。

耐特定介质腐蚀：在干燥空气、真空及惰性气体环境中表现出卓越的化学稳定性，能够抵抗微量硫、氯等腐蚀性介质的侵蚀。在潮湿环境中，通过适当表面处理，可防止点蚀和应力腐蚀开裂。

高强韧性：合金在低膨胀状态下仍保持优异的力学性能。室温冲击韧性可达150焦耳每平方厘米以上，低温下仍具有良好的塑性，适用于从零下60摄氏度到零上400摄氏度的宽温域工况。

良好冷热加工性：合金在退火状态下硬度较低，约为HV140至180，易于冲裁、弯曲和拉伸。热加工温度范围宽，在900至1100摄氏度之间具有良好的塑性，可锻造成型为各种复杂形状的零件。

技术工艺特点

4J42合金的设计思想基于镍含量对铁基合金膨胀系数的精确调控。镍含量控制在41.5%至42.5%之间，通过调整镍与铁的比例，使合金在居里点附近获得极低的热膨胀系数。合金中添加少量锰、硅、铝等元素，用于脱氧和细化晶粒，同时改善抗氧化能力。冶炼采用真空感应熔炼加电渣重熔的双联工艺，有效去除气体和有害杂质，使合金纯净度极高，非金属夹杂物含量控制在极低水平。热处理制度为退火处理，通常在850至900摄氏度保温1至2小时，随后炉冷或空冷，以获得均匀的等轴晶粒组织，晶粒度控制在5至8级，确保膨胀性能的一致性和稳定性。无损检测方面，每批次产品均需通过超声波探伤和涡流探伤，确保内部无裂纹、夹杂等缺陷，同时进行气密性检测，满足真空封接的严苛要求。

典型应用领域

4J42合金广泛应用于电子真空器件行业，用于制造与硬玻璃封接的引线、管壳、支架等关键零件。在半导体封装领域，用于生产集成电路的基座、盖板和引线框架，要求与陶瓷基板或玻璃绝缘子实现热膨胀匹配。在精密仪器仪表中，用于制造光学镜头固定环、传感器外壳、继电器触点等，保证在温度变化下尺寸稳定。此外，在航空航天、军工电子、医疗设备等高端领域，4J42也常用于需要高可靠封接的组件中，如陀螺仪、加速度计、射线管等。

详细参数

化学成分范围：镍41.5%至42.5%，碳小于等于0.05%，锰小于等于0.60%，硅小于等于0.30%，磷小于等于0.020%，硫小于等于0.020%，铝小于等于0.10%，余量为铁。

室温力学性能典型值：抗拉强度550至650兆帕，屈服强度240至350兆帕，延伸率30%至40%，硬度HV150至180。高温力学性能（400摄氏度）：抗拉强度约400兆帕，屈服强度约180兆帕，延伸率约35%（典型值，以实际产品质保书为准）。

物理性能：密度8.12克每立方厘米，熔点约1430摄氏度，热导率（20摄氏度）约15瓦每米每开尔文，电阻率（20摄氏度）约0.55微欧米，平均线膨胀系数（20至400摄氏度）4.2至4.8乘以10的负6次方每摄氏度，弹性模量约140吉帕。

耐腐蚀与高温指标：在500摄氏度空气中氧化100小时后，氧化增重小于0.5毫克每平方厘米。高温持久性能：在400摄氏度、100兆帕应力下，持久寿命大于1000小时（典型值，以实际产品质保书为准）。

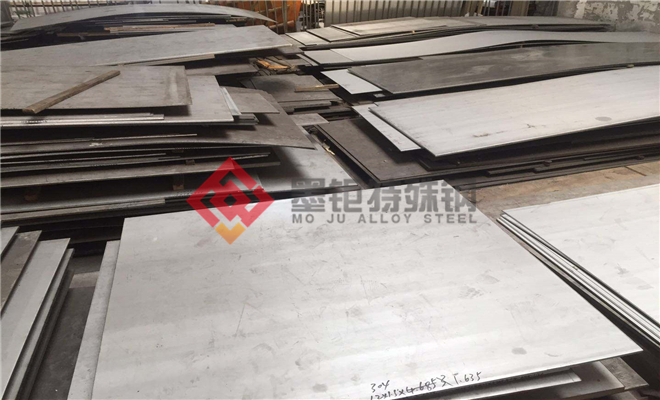

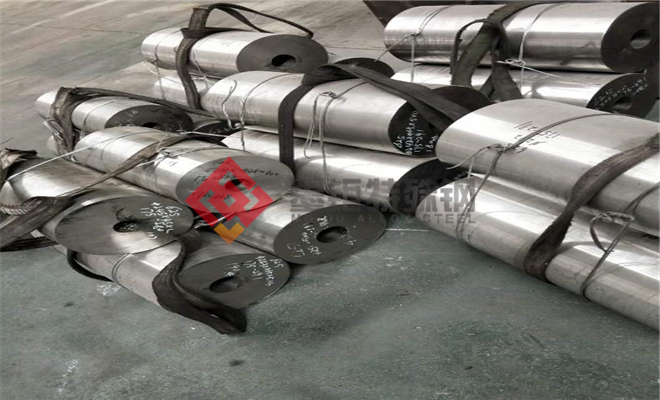

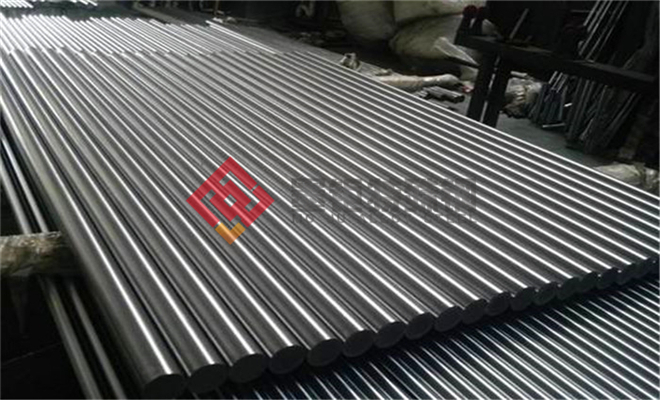

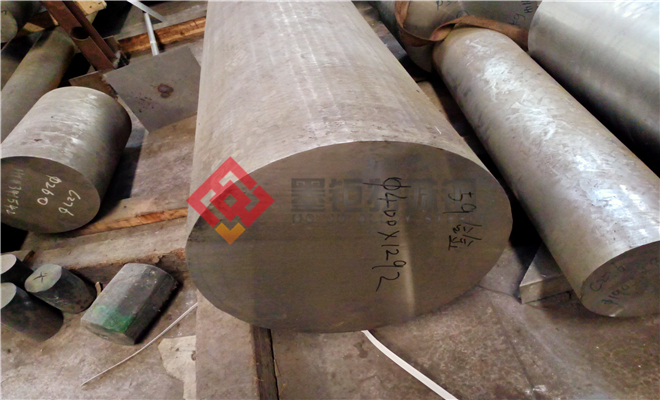

产品规格范围：热轧棒材直径5至200毫米，冷拉丝材直径0.5至10毫米，冷轧带材厚度0.1至3毫米，宽度10至300毫米，板材厚度1至50毫米。也可根据客户要求定制异型材。

交货状态及表面处理：通常以退火状态交货，表面可经酸洗、抛光或光亮处理。带材和丝材可提供覆膜包装，防止刮伤。棒材可提供车光或磨光表面。

批次溯源码解读及质保书获取方式

每批4J42产品均带有唯一批号，例如MJ4J42-20240501-001。其中MJ代表上海墨钜，4J42为牌号，20240501为生产日期，001为当日批次序号。客户可通过登录上海墨钜特殊钢有限公司官方网站，在质保书查询页面输入批号，即可下载电子版质保书。质保书包含完整化学成分、力学性能、物理性能、无损检测结果及热处理记录，确保全流程可追溯。如需纸质原件，请联系业务联系人曾先生（电话：021-67898711或13472787990）索取。

使用与加工限制

存储与运输：合金应存放于干燥、通风的库房内，避免与酸、碱、盐等腐蚀性介质接触。运输过程中需防雨防潮，包装箱应牢固，防止碰撞变形。长期存储时建议使用防锈纸或气相防锈袋包裹。

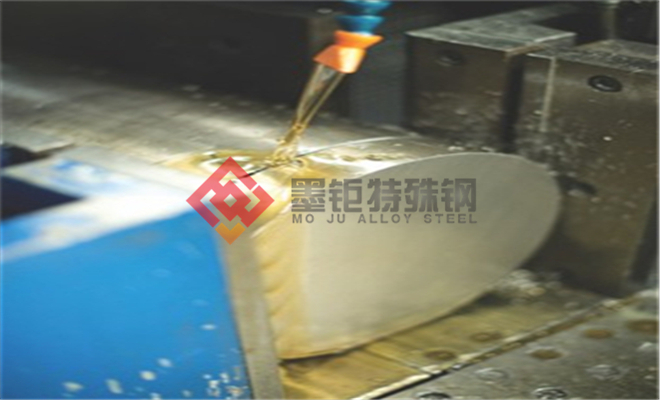

切割与成型：可采用激光切割、水切割或机械剪切。切割边缘应去除毛刺，避免应力集中。冷弯时弯曲半径不宜过小，建议不小于板厚的两倍，防止产生微裂纹。

焊接：4J42合金可采用氩弧焊、电阻焊或钎焊。焊接前需清除表面油污和氧化皮，焊接时宜采用低热输入，防止过热导致晶粒粗化或膨胀系数变化。推荐使用与母材成分相近的焊丝。焊后应进行去应力退火，温度约600至700摄氏度，保温后缓冷。

热处理：退火处理应在保护气氛或真空中进行，防止氧化。加热速度不宜过快，冷却速度应控制，避免产生残余应力。严禁在氧化性气氛中高温加热。

安装与维护：封接前零件应进行清洗和预氧化处理，使表面形成均匀氧化膜，增强与玻璃的润湿性。安装过程中避免强力敲击，防止变形。服役中应定期检查封接界面，如发现微裂纹或泄漏，应立即更换。

常见故障及处理：若出现封接界面开裂，多因膨胀系数不匹配或加热冷却速率不当，应检查合金成分和热处理工艺。若出现氧化皮脱落，需调整预氧化工艺参数。若发现尺寸超差，应检查加工应力释放情况，必要时增加去应力退火工序。

安全警示与应急处理要点

4J42合金本身无毒无害，但在加工过程中产生的粉尘、切屑和焊接烟尘需注意防护。切割和打磨时应佩戴防尘口罩和防护眼镜，防止金属粉尘吸入或溅入眼中。焊接时需使用局部排风装置，避免吸入含镍、铁等元素的烟尘。若皮肤接触切削液或油污，应及时用肥皂水清洗。如发生火灾，可使用干粉灭火器或二氧化碳灭火器，禁止用水扑救带电设备。合金废料应回收处理，避免随意丢弃污染环境。

如何获取详细说明书

如需获取4J42合金的完整技术说明书、应用指南或材料安全数据表，请直接联系上海墨钜特殊钢有限公司。业务联系人：曾先生，业务电话：021-67898711，私人电话：13472787990。也可通过公司官网在线咨询或留言，我们将在24小时内回复。说明书涵盖更详细的性能曲线、封接工艺参数及典型应用案例，供工程师和采购人员参考。

购买建议

在选择4J42合金时，应首先确认所需膨胀系数与封接材料的匹配度，建议提供玻璃或陶瓷的膨胀系数曲线，以便我司技术团队进行精确匹配。关键性能参数包括20至400摄氏度的平均线膨胀系数、室温抗拉强度和延伸率，以及表面质量要求。建议要求提供第三方检测报告或认证，如SGS或中国计量认证。对于批量订单，建议备品比例为5%至10%，以应对加工损耗。价格方面，小批量采购（小于100公斤）通常有5%至10%的加价，批量订单（大于500公斤）可享受折扣，具体请咨询曾先生。我司提供免费样品供客户试制，样品运费自理。

售后服务与保障

上海墨钜特殊钢有限公司为4J42合金产品提供12个月的质量保证期，自交货之日起计算。质保期内如因材料本身缺陷导致性能不合格，我司负责免费退换货。我们提供终身技术支持，包括封接工艺优化、热处理参数调整及失效分析。客户可委托我司进行第三方检测，检测报告由具备资质的实验室出具。对于紧急问题，我司承诺48小时内给出技术响应，必要时安排工程师现场服务。我们坚持“质量第一，客户至上”的原则，确保每一批产品都经过严格检验，性能稳定可靠。
