DCIM 数据机房动环监测系统与 BA 楼宇自控系统一体化方案

DCIM 数据机房动环监测系统与 BA 楼宇自控系统一体化方案 —— 赋能绿色高等级数据中心安全低碳运营

一、系统核心定位与本质区别

（一）DCIM 数据机房动环监测系统（机房专用安全管控中枢）

面向服务器机房、IDC、政务云中心、算力机房专项专用，核心目标：保障 IT 设备零宕机、机房动力环境 7×24 小时安全兜底上海有色网。

管控边界：仅限机房内部，覆盖 UPS、蓄电池、精密列头柜、精密空调、机柜微环境、漏水、烟感、门禁、视频、柴油发电机、机柜 PDU；

核心能力：高精度监测、分级多渠道告警、资产全生命周期管理、机柜容量测算、PUE 实时计算、3D 机房数字孪生、运维工单闭环；

控制逻辑侧重：以监测预警为主，采集机房微观环境、动力精细数据，发现高温、漏水、电池劣化秒级推送告警，联动本地精密空调、漏水阀门应急处置；

合规适配：满足等保 2.0、A 级数据中心、绿色数据中心 PUE 考核、机房安全审计要求。

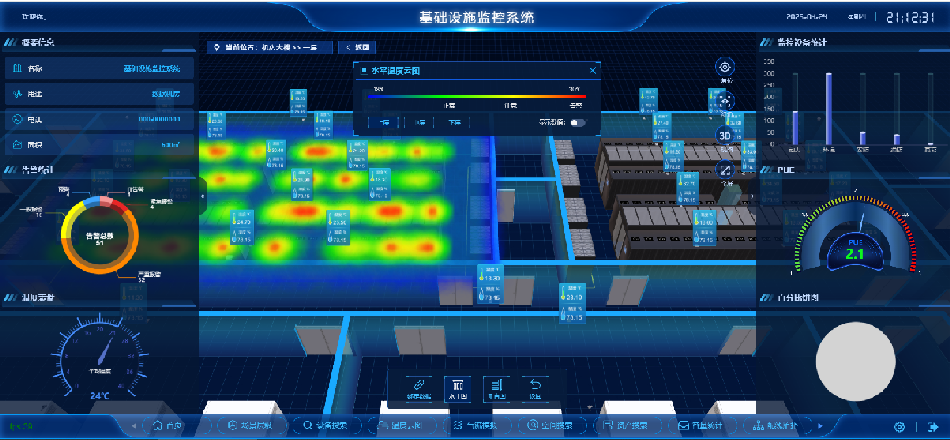

DCIM机房3D可视化界面

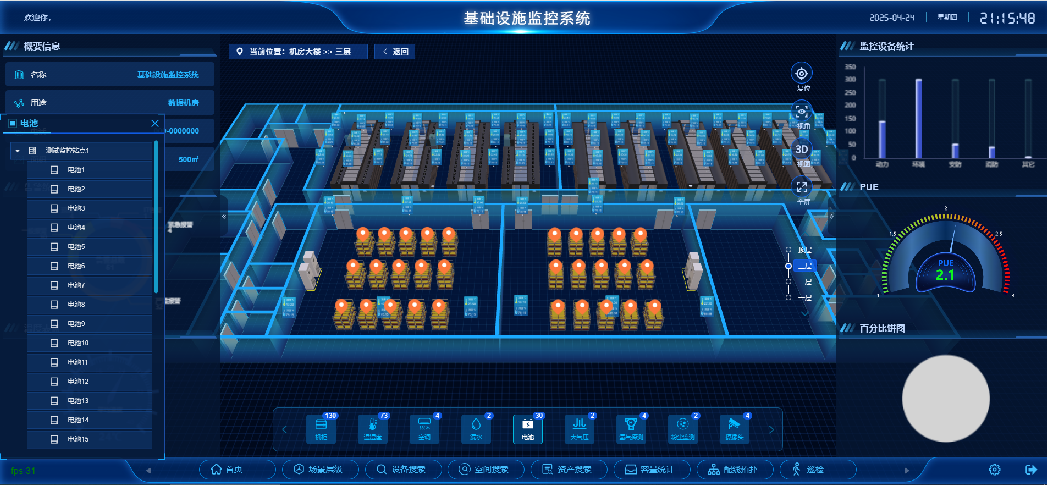

DCIM动环监控大屏

（二）BA 楼宇自控系统（整栋建筑全域节能控制中台）

面向数据中心整栋楼宇通用机电管控，核心目标：全局暖通设备自动群控、降低建筑总能耗、优化 PUE 指标名站在线。

管控边界：机房以外全域 —— 冷水机组、冷冻 / 冷却水泵、冷却塔、新风、办公普通空调、公共照明、给排水、地下车库通风；

核心能力：DDC 可编程闭环控制、冷源 AI 群控、分时分区节能、自然冷源免费制冷、跨设备联动调度；

控制逻辑侧重：以主动调控为主，下发连续调节指令，动态匹配机房冷热负荷，实现冷站最优 COP 运行；

合规适配：公共建筑节能标准、楼宇机电自动化、建筑能耗分项监测规范。

（三）七大维度核心差异对比表

表格

对比维度DCIM 机房动环监测系统BA 楼宇自控系统

应用场景机房、算力中心、IDC 精密区域整栋建筑公共机电、冷热源机房、办公区

核心使命机房动力环境安全、防止服务器宕机建筑暖通全局自动控制、节能降 PUE

管控对象UPS、蓄电池、PDU、精密空调、机柜微环境、漏水烟感冷水机组、水泵、冷却塔、办公照明、新风风机

工作重心实时监测、故障告警、资产容量、运维流程DDC 逻辑运算、设备变频调节、冷源群控寻优

温湿度精度±0.3℃、±2% RH，机柜级微观监测±1℃、±5% RH，整层宏观环境调控

能耗分析维度机房分机柜、分 IT 负载、实时计算 PUE整栋建筑、冷站、公区分项能耗统计

应急优先级机房故障最高级，优先保护 IT 业务建筑消防、暖通停机，服从机房 DCIM 负荷指令

二、四层一体化协同融合架构（标准 BACnet/Modbus 互通）

1. 底层感知执行层

机房侧：温湿度 / 水浸 / 烟感传感器、UPS、精密空调、PDU 接入 DCIM 动环采集网关；

楼宇侧：DDC 控制器采集冷水机组、水泵、冷却塔、公共照明，输出变频、阀门调节指令。

2. 数据交互传输层（双向互通枢纽）

通过 BACnet/IP、Modbus TCP 协议双向数据交互，配置隔离网关保障机房网络安全黄页88移...：

上行（DCIM→BA）：上传机房总热负荷、机柜热点、漏水 / 高温告警、IT 实时功率；

下行（BA→DCIM）：下发冷站供水温度、水泵变频、自然冷源切换、冷机组启停优化指令。

3. 中层双系统协同平台

DCIM 动环平台：机房 3D 孪生、机柜资产、PUE 测算、告警工单、精密空调本地调节；

BA 楼宇自控平台：冷热源群控、整楼机电时序调度、公共区域照明通风节能； 两套平台数据互通，共用统一运维大屏，实现 “机房安全 + 楼宇节能” 一屏可视。

数据中心园区一体化总览大屏

4. 顶层综合能碳 / IBMS 集成平台

统一汇总 DCIM 机房分项能耗、BA 冷站公区能耗，自动核算整体碳排，对接绿色数据中心监管平台、园区数字孪生。

三、双系统深度联动五大核心场景（数据中心专属）

（一）机房热负荷联动冷站 AI 群控（PUE 优化核心）

DCIM 实时汇总所有机柜 IT 负载、机房进出风温度，计算整体制冷需求，将热负荷数据上传 BA；

BA 根据负荷动态启停冷水机组、调节冷冻水泵频率、切换冷却塔台数，负荷低时减少冷机运行；

过渡季 BA 自动开启全新风自然冷源，下发指令至 DCIM 调高机房设定温度，关闭冷水主机，大幅降低制冷能耗，PUE 显著下降黄页88移...。

（二）机房故障双向应急联动，分级安全保护

机房高温 / 漏水告警（DCIM 触发） DCIM 推送紧急信号至 BA，BA 立即开大冷冻水阀门、提升水泵频率、全开冷却塔，加大机房冷量供给；若漏水严重，BA 自动关闭对应区域冷冻水总阀，防止水淹扩大损失。

冷站设备故障（BA 触发） 冷水机组、水泵故障，BA 推送告警至 DCIM，DCIM 立即调高精密空调运行功率，临时补足机房冷量，同步生成运维工单提醒抢修。

消防联动最高优先级 FAS 火警信号同步接入两套系统：BA 关停全场冷热源、普通照明；DCIM 切断机房非 IT 配电，仅保留 UPS 应急供电，关闭精密空调风阀，防止烟火蔓延机房。

（三）分时段负荷协同节能，适配数据中心昼夜波动

白天业务高峰 DCIM 上传高 IT 负载，BA 冷站满负荷优化分配机组，保障机房恒温；

夜间低负载时段 DCIM 识别服务器低功耗运行，向 BA 下发降负荷指令，BA 减少冷机、水泵运行数量，降低夜间基础能耗；

谷电储能蓄冷 夜间电价低谷，BA 启动冷水机组蓄冷；日间用电高峰释放蓄冷，削减电网尖峰负荷，降低电费。

（四）全域能耗分层精准计量，PUE 全链路溯源

DCIM：独立统计机房 IT 设备、精密空调、UPS 耗电，计算机房局部 PUE；

BA：统计冷站、冷却塔、办公照明、车库通风建筑配套能耗；

两套数据汇总至能源平台，拆分 IT 能耗、制冷能耗、建筑配套能耗，定位高损耗点位，满足绿色数据中心评审 PUE 指标核查。

（五）机房扩容容量协同预判

DCIM 机柜容量模型预判新增服务器后制冷、电力缺口，将扩容热负荷需求推送 BA；BA 提前测算冷站剩余制冷余量，自动输出冷站扩容、水泵变频优化方案，支撑机房分期扩建规划。

四、一体化融合核心竞争优势

安全与节能双层闭环，解决单一系统短板 单独 DCIM 只能监测告警，无法主动优化冷源供给；单独 BA 只能管控楼宇冷站，无法感知机房微观热点、机柜负载。双系统联动实现机房安全兜底 + 冷源全局最优节能，兼顾 IT 业务不间断与低 PUE 指标。

标准工业协议互通，新建、存量机房均可改造 原生 BACnet/Modbus 协议兼容主流 DDC、精密空调、UPS 设备；存量数据中心无需全部更换硬件，仅增设通讯网关即可打通两套系统，分段施工不中断机房业务运行。

分层冗余本地自治，高等级机房稳定保障 DCIM 本地独立管控精密空调、漏水阀门，断网仍可保障机房基础环境；BA 冷站 DDC 本地固化群控逻辑，两套系统互不依赖，任意一侧服务器宕机不影响核心设备运行。

完整合规台账输出，适配绿色数据中心评级 自动生成分机房、分冷站能耗报表、PUE 月度曲线、碳盘查台账，一站式满足 A 级机房认证、绿色数据中心、公共机构能耗监管平台上报全部硬性要求。

统一数字孪生运维，降低人工巡检成本 一套大屏同时展示 DCIM 三维机房机柜、BA 冷热源拓扑，故障设备分层高亮定位，运维无需分别登录两套平台，巡检效率提升 70% 以上。
