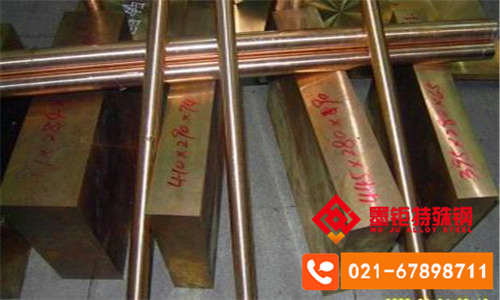

QCr0.5-0.2-0.1铬锆铜铜套 QCr0.5-0.2-0.1点焊设备专用导电铜套

QCr0.5-0.2-0.1铬锆铜铜套 QCr0.5-0.2-0.1点焊设备专用导电铜套产品介绍

上海墨钜特殊钢有限公司 出品

生产产地：中国上海

业务联系人：曾先生

业务电话：021-67898711

私人电话：13472787990

产品概述

QCr0.5-0.2-0.1铬锆铜铜套是一款专为电阻点焊设备设计的高性能导电铜合金部件。其牌号中的数字分别代表铬、锆、镁元素的名义含量，这种精密配比的合金体系赋予了铜套卓越的综合性能。作为点焊机电极臂、电极握杆及导电连接件的核心零件，该铜套需要在高温、高压、频繁通电的严苛工况下长期稳定工作。上海墨钜特殊钢有限公司生产的QCr0.5-0.2-0.1铬锆铜铜套，依托先进的特种冶炼与精密加工能力，严格遵循ISO 9001质量管理体系及ASTM/GB双重标准，从原材料到成品实现全流程可追溯，确保每一批次产品的一致性与可靠性。

核心优势

本产品最突出的优势在于其高强高导的平衡特性。与纯铜或普通黄铜相比，QCr0.5-0.2-0.1在保持较高导电率的同时，室温抗拉强度可达450兆帕以上，屈服强度超过350兆帕，硬度达到120至150HBW，远优于纯铜的力学性能。其耐高温性能同样出色，在500摄氏度高温环境下仍能维持约80%的室温强度，且抗氧化皮能力显著，可有效延缓高温氧化导致的表面电阻升高。耐腐蚀方面，该合金对大气、淡水及中性盐雾环境具有良好抵抗力，在点焊冷却水循环系统中不易产生点蚀或缝隙腐蚀。加工性方面，该铜套可通过冷热变形加工成型，热处理后尺寸稳定性好，机加工表面光洁度高，适合制作精密配合面的导电部件。

核心功能

抗高温氧化：在连续点焊作业中，铜套表面温度常达300至400摄氏度，瞬时峰值可超600摄氏度。QCr0.5-0.2-0.1合金在高温下表面形成致密氧化铬保护膜，氧化速率低于0.05毫米/年（典型值，以实际产品质保书为准），有效避免因氧化层增厚导致的接触电阻升高和过热失效。

耐特定介质腐蚀：点焊冷却水常含微量氯离子及碱性防锈剂，普通铜材易产生应力腐蚀开裂。该合金因添加锆元素，晶界耐蚀性增强，在pH值6.5至8.5的循环水中腐蚀速率小于0.01毫米/年（典型值，以实际产品质保书为准），显著延长使用寿命。

高强韧性：通过析出强化机制，该铜套在保持导电率不低于80%IACS的前提下，抗拉强度达450至520兆帕，延伸率大于12%，冲击韧性超过30焦耳/平方厘米（典型值，以实际产品质保书为准）。这种强韧组合使其能承受点焊电极频繁加压产生的交变应力，不易发生疲劳断裂或塑性变形。

良好冷热加工性：该合金在热锻温度区间700至850摄氏度内具有优异塑性，可锻制复杂形状铜套毛坯；冷加工态下硬度适中，车、铣、钻、磨等精密加工后表面粗糙度可达Ra0.8微米以下，满足高精度装配要求。

技术工艺特点

合金设计思想：铬元素主要形成固溶体及弥散析出相，提高再结晶温度和高温强度；锆元素优先与杂质硫、氧结合，净化晶界并抑制晶粒粗化，同时参与析出强化；微量镁元素起脱氧和细化晶粒作用，改善热加工塑性。三者协同作用，使合金在导电率与力学性能间达到最佳平衡。

冶炼方式：采用真空感应熔炼加电渣重熔双联工艺。真空感应熔炼有效去除氢、氧、氮等有害气体及低熔点杂质，电渣重熔进一步细化铸态组织、降低偏析，确保锭料成分均匀、纯净度高。铸锭经多道次锻造开坯，破碎粗大枝晶，形成均匀细小的等轴晶组织。

热处理制度：固溶处理在950至980摄氏度保温1至2小时后水淬，使铬、锆元素充分溶入铜基体；随后在450至500摄氏度进行时效处理4至6小时，析出纳米级铬锆金属间化合物，实现显著时效强化。热处理后晶粒度控制在5至8级（ASTM标准），析出相均匀分布在晶内及晶界，无连续网状析出。

无损检测方法：每件成品铜套均进行超声波探伤，检测频率5至10兆赫兹，灵敏度可发现直径0.5毫米以上的内部缺陷；表面采用涡流探伤或渗透检测，确保无裂纹、气孔等表面缺陷。关键尺寸使用三坐标测量仪全检，公差控制在IT6至IT7级。

典型应用领域

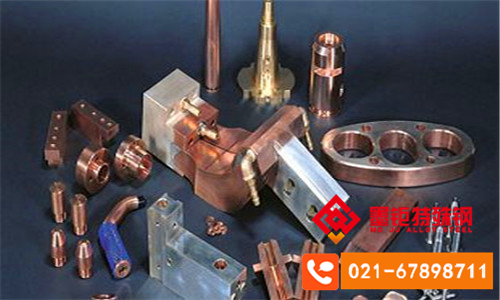

该产品主要应用于汽车制造、家电生产、五金件焊接等行业的电阻点焊设备。具体部件包括：点焊机电极臂、电极握杆、导电块、分流器、变压器二次绕组引出端连接件等。在自动化焊接生产线中，铜套作为电极与机身的导电过渡件，需承受每分钟数十次的加压和通电循环，对其导电性、耐磨性和抗疲劳性要求极高。此外，也适用于大电流开关触头、电镀阳极导电辊、电解铜箔生产用导电辊等类似工况。

详细参数

主要化学成分范围（重量百分比）：

铬：0.40%至0.60%

锆：0.15%至0.25%

镁：0.05%至0.15%

铜：余量

杂质总和：不大于0.20%，其中铁不大于0.05%，铅不大于0.01%，氧不大于0.01%

室温力学性能典型值（以实际产品质保书为准）：

抗拉强度：460兆帕

屈服强度：370兆帕

延伸率：15%

硬度：135HBW

冲击功：35焦耳（夏比V型缺口）

高温力学性能（300摄氏度测试，典型值以实际产品质保书为准）：

抗拉强度：380兆帕

屈服强度：300兆帕

延伸率：18%

物理性能（典型值，以实际产品质保书为准）：

密度：8.9克/立方厘米

熔点：1075至1080摄氏度

热导率：340瓦/米·开（20摄氏度）

电阻率：0.021微欧·米（20摄氏度）

线膨胀系数：17.5×10的负6次方每开（20至300摄氏度）

弹性模量：125吉帕

耐腐蚀与高温指标（典型值，以实际产品质保书为准）：

氧化速率：在500摄氏度空气中，氧化增重小于0.5毫克/平方厘米·小时

高温持久强度：400摄氏度下，100小时持久强度大于200兆帕

耐盐雾性能：5%中性盐雾试验，96小时无腐蚀点

产品规格范围：

外径：20毫米至300毫米

内径：10毫米至250毫米

长度：30毫米至500毫米

非标尺寸可协商定制，最小起订量根据规格不同。

交货状态及表面处理：

交货状态为固溶加时效态（TF00）。表面处理可选：车光、磨光、抛光或按图纸要求精加工。可提供表面镀锡、镀银处理以降低接触电阻，镀层厚度5至20微米。

批次溯源码解读及质保书获取方式

每件铜套侧面激光刻印批次溯源码，格式为MJS-YYYYMMDD-XXX。其中MJS代表上海墨钜特殊钢有限公司，YYYYMMDD为生产日期，XXX为当日生产流水号。客户可通过扫描二维码或登录公司官网质保查询页面输入溯源码，即可查看该批次产品完整的化学成分分析报告、力学性能测试数据、无损检测记录及热处理工艺曲线。质保书随货提供纸质版及电子版，电子版可通过业务联系人曾先生索取，电话021-67898711或13472787990。

使用与加工限制

存储运输要求：铜套应存放于干燥、通风、无腐蚀性气体的库房，避免与酸、碱、盐等化学品混放。运输时需用软质包装材料隔离，防止磕碰划伤表面。长期存储建议每半年检查一次表面状态，如有轻微氧化可用细砂纸打磨去除。

切割加工：如需自行切割，推荐使用硬质合金刀具，切削速度控制在80至120米/分钟，进给量0.1至0.3毫米/转，使用乳化液充分冷却。切割后及时去除毛刺，防止应力集中。

焊接限制：该合金不建议进行常规电弧焊接或气焊，因焊接热循环会破坏时效强化组织，导致接头软化。必须焊接时，应采用银基钎焊或真空钎焊，钎焊温度控制在700至750摄氏度，焊后重新进行固溶时效处理。上海墨钜可提供预钎焊加工服务。

热处理：用户若需二次热处理，必须严格控制温度和时间。固溶温度不可超过1000摄氏度，否则导致晶粒粗化；时效温度不可超过530摄氏度，否则析出相粗化降低强度。建议委托专业热处理厂操作。

安装维护：安装前清洁配合面，涂抹适量导电膏以降低接触电阻。使用中定期检查铜套表面磨损及变色情况，若发现局部过热变色（超过300摄氏度区域呈现深褐色），应立即停机检查冷却系统及电极对中情况。更换周期根据实际工况而定，一般建议每50万次焊接循环或每6个月检查一次。

常见故障及处理：故障一为表面烧蚀，多因冷却水流量不足或接触电阻过大，应清理接触面并增大水流量。故障二为裂纹，多由过载冲击或热疲劳引起，需检查设备参数并更换新套。故障三为变形，多为超温使用导致强度下降，应确认冷却效果并选用更高强度牌号。

安全警示与应急处理要点

操作安全：更换铜套前必须切断设备电源并等待电容放电完毕，防止触电。高温状态下（工作后）禁止直接用手触摸，防止烫伤，应使用隔热工具。切割或打磨铜套时会产生含铜粉尘，长期吸入可能引起呼吸道刺激，操作现场必须配备局部排风系统，操作人员佩戴防尘口罩及防护眼镜。

应急处理：若皮肤接触高温铜套，立即用大量冷水冲洗烫伤部位至少15分钟，并就医处理。若发生铜屑入眼，切勿揉搓，立即用清水冲洗并就医。若误食铜屑，立即漱口并饮用大量清水，尽快就医。废弃铜套可回收熔炼，不应混入生活垃圾。

如何获取详细说明书

详细产品说明书包含更全面的技术数据、典型应用案例、安装图纸及常见问题解答。客户可通过以下方式免费获取：拨打业务电话021-67898711或私人电话13472787990联系曾先生；发送邮件至公司官方邮箱；或登录上海墨钜特殊钢有限公司官网，在下载中心输入产品牌号QCr0.5-0.2-0.1即可下载电子版。纸质版说明书随首批订单附赠。

购买建议

匹配度：选型时需确认铜套的导电率、耐温等级及尺寸公差是否与点焊机型号匹配。建议提供设备厂家型号及电极臂图纸，上海墨钜可提供免费选型咨询。

关键性能参数：重点关注导电率（不低于80%IACS）、高温强度（300摄氏度抗拉不低于350兆帕）及硬度（120至150HBW），这三个指标直接决定使用寿命。对于高速焊接设备，建议要求冲击韧性不低于30焦耳/平方厘米。

认证：确认产品附带ISO 9001认证标识及批次质保书，第三方检测报告可委托上海材料研究所或SGS出具，费用由买方承担。

备品比例：建议首次采购按设备总数20%至30%配置备品，以便快速更换。批量采购可协商长期供货协议，确保备件规格一致。

价格参考：单件价格根据规格、数量及表面处理要求浮动。小批量（10件以内）因加工及检测成本分摊，单价上浮15%至25%；批量50件以上可享受约5%至10%折扣；年度框架协议可进一步协商。具体报价请联系曾先生获取实时价格单。

售后服务与保障

质保期：自收货之日起12个月内，在正常使用条件下因材料或制造缺陷导致的产品失效，上海墨钜免费更换或维修。人为损坏或超规范使用不在质保范围。

技术支持：提供7×24小时电话技术支持，紧急问题4小时内响应。可派遣工程师到现场进行安装指导及故障分析，差旅费用由买方承担。

第三方检测：客户可委托任意具备资质的第三方实验室对产品进行复检，若检测结果与质保书不符，上海墨钜承担检测费用并全额退款。

响应时间：售后问题反馈后，2小时内给出初步处理意见，48小时内完成问题调查并提出解决方案。常用规格备有库存，紧急订单可24小时内发货。

上海墨钜特殊钢有限公司始终坚持品质第一、服务至上的原则，致力于为点焊行业提供最可靠的导电铜合金部件。如需了解更多关于QCr0.5-0.2-0.1铬锆铜铜套的信息，欢迎随时联系曾先生，电话021-67898711或13472787990。
