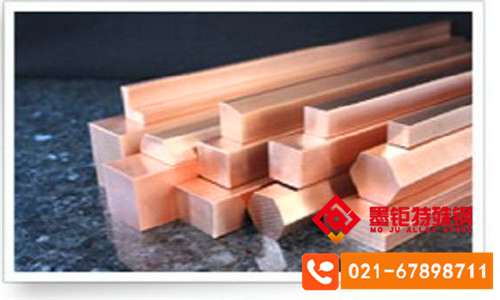

ZCuSn10Pb5铸造锡铅青铜管材ZCuSn10Pb5液压衬套铸造管件

ZCuSn10Pb5铸造锡铅青铜管材与ZCuSn10Pb5液压衬套铸造管件产品技术手册

上海墨钜特殊钢有限公司，位于中国上海，是一家专注于特殊钢及合金材料研发与生产的专业化企业。公司具备先进的特种冶炼与精密加工能力，严格执行ISO 9001质量管理体系及ASTM、GB等国内外标准，产品全流程可追溯。针对ZCuSn10Pb5铸造锡铅青铜管材及液压衬套铸造管件，我们提供从合金设计、熔炼、铸造、热处理到精密加工的一站式解决方案。如需技术咨询或商务洽谈，请联系业务联系人曾先生，业务电话：021-67898711，私人电话：13472787990。

产品大类与典型牌号

本产品属于铸造锡铅青铜合金，典型牌号为ZCuSn10Pb5。该合金以锡和铅为主要合金元素，通过精密铸造工艺制成管材及液压衬套管件，广泛应用于对耐磨性、耐蚀性和密封性要求较高的液压与机械传动系统。

核心优势

ZCuSn10Pb5合金的核心优势体现在其综合性能的平衡性。在耐温方面，该合金可在300摄氏度以下长期稳定工作，短时使用温度可达400摄氏度，热稳定性优于普通黄铜或锡青铜。在耐腐蚀方面，其在中性水、海水、弱酸性介质及部分有机溶剂中表现出优异的抗腐蚀能力，腐蚀速率低于0.1毫米/年（典型值，以实际产品质保书为准）。强度方面，室温抗拉强度可达250兆帕以上，屈服强度不低于120兆帕，能够承受中等负荷的静态与动态载荷。加工性方面，该合金具有良好的铸造流动性和切削加工性，可精密铸造成复杂形状的管件与衬套，且表面光洁度较高，减少了后续机加工余量。

核心功能

抗高温氧化：在300摄氏度空气环境中，氧化增重速率低于0.5克/平方米每小时（典型值），表面形成致密氧化膜，有效延缓高温腐蚀。

耐特定介质腐蚀：在海水中浸泡500小时后，平均腐蚀深度小于0.05毫米，点蚀倾向极低；在5%硫酸溶液中，腐蚀速率低于0.3毫米/年（典型值）。

高强韧性：室温条件下，延伸率可达12%以上，冲击韧性大于20焦耳/平方厘米（典型值），能够吸收冲击能量，避免脆性断裂。

良好冷热加工性：合金在800至950摄氏度范围内具有良好的热塑性，可进行热挤压或热锻；冷加工时，变形量可达30%以上而不产生裂纹，适用于冷拔、冷轧等工艺。

技术工艺特点

合金设计思想：锡元素是主要强化相，与铜形成固溶体及Cu41Sn11等金属间化合物，提高强度和耐磨性。铅元素以独立相形式分布于晶界，起到固体润滑作用，显著降低摩擦系数，适用于滑动摩擦工况。锌、铁等微量元素用于细化晶粒并改善铸造性能。

冶炼方式：采用中频感应熔炼（VIM）加氩气保护精炼，确保合金成分均匀且气体含量低。对于高要求产品，可选用真空感应熔炼（VIM）进一步脱气除杂。

热处理制度：铸件通常采用均匀化退火，加热至650至700摄氏度，保温2至4小时，炉冷至300摄氏度以下出炉，以消除铸造应力并稳定组织。对于液压衬套，可进行低温时效处理（250至300摄氏度，1至2小时）以提高尺寸稳定性。

组织控制：通过控制冷却速度和添加晶粒细化剂，使晶粒度达到4级或更细（典型值）。铅相呈细小弥散分布，尺寸控制在5至15微米，避免粗大铅相导致性能下降。

无损检测方法：所有管材及管件均进行100%外观检查和尺寸测量。关键产品采用渗透检测（PT）检查表面缺陷，对壁厚大于5毫米的管材可进行超声波检测（UT）确认内部质量。

典型应用领域

ZCuSn10Pb5铸造锡铅青铜管材及液压衬套管件主要应用于以下行业：

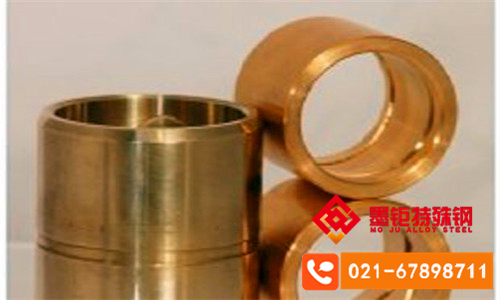

液压系统：用于制造液压油缸的导向套、活塞环、密封衬套，承受高压油液冲击和往复摩擦。

船舶工业：用于海水管路系统中的阀体、泵壳、轴承套，耐海水腐蚀且抗生物附着。

工程机械：用于挖掘机、装载机等设备的行走机构衬套、销轴套，适应重载低速工况。

石油化工：用于输送弱腐蚀性介质的管道连接件、法兰衬套，工作温度不超过250摄氏度。

详细参数

主要化学成分范围（重量百分比）：

铜（Cu）：其余

锡（Sn）：9.0%至11.0%

铅（Pb）：4.0%至6.0%

锌（Zn）：不超过1.0%

铁（Fe）：不超过0.3%

镍（Ni）：不超过0.5%

杂质总量：不超过1.0%

力学性能典型值（以实际产品质保书为准）：

室温：抗拉强度 250至300兆帕，屈服强度 120至150兆帕，延伸率 12%至18%，布氏硬度 70至90 HBW，冲击韧性 20至30焦耳/平方厘米。

200摄氏度：抗拉强度 180至220兆帕，屈服强度 80至100兆帕，延伸率 15%至20%。

300摄氏度：抗拉强度 140至170兆帕，屈服强度 60至80兆帕。

物理性能：

密度：8.8克/立方厘米

熔点：约850至950摄氏度（固相线至液相线范围）

热导率：50至60瓦/米·开（室温）

电阻率：0.15至0.20微欧·米（室温）

线膨胀系数：18×10的负6次方每开（20至300摄氏度）

弹性模量：90至100吉帕（室温）

耐腐蚀/高温指标：

海水腐蚀速率：小于0.05毫米/年（典型值）

5%硫酸腐蚀速率：小于0.3毫米/年（典型值）

300摄氏度氧化增重速率：小于0.5克/平方米每小时（典型值）

产品规格范围：

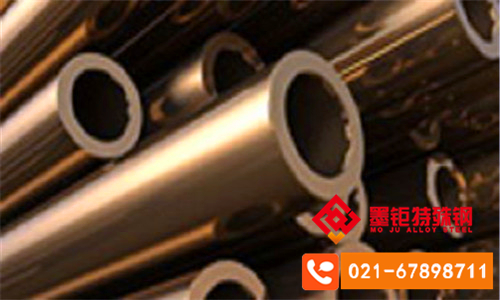

管材外径：20毫米至300毫米，壁厚：3毫米至30毫米，单支长度：1米至6米。

液压衬套管件：内径20毫米至200毫米，外径30毫米至250毫米，长度50毫米至500毫米，可按客户图纸定制非标尺寸。

交货状态及表面处理：

铸态（F）：去浇口、喷砂处理，表面粗糙度Ra 6.3至12.5微米。

热处理态（T）：均匀化退火或时效处理，表面车光或磨光，粗糙度Ra 1.6至3.2微米。

精密加工态：按图纸精加工至最终尺寸，表面粗糙度Ra 0.8至1.6微米，可提供镀锡、镀锌或涂防锈油处理。

批次溯源码解读及质保书获取方式

每批产品均附有唯一批次溯源码，编码规则为：生产年份（两位数字）+月份（两位数字）+炉号（三位数字）+序列号（四位数字）。例如，编码231001001代表2023年10月第1炉第1件产品。客户可通过上海墨钜特殊钢有限公司官方网站或致电业务联系人曾先生（021-67898711）查询批次信息，并可申请获取包含化学成分、力学性能、无损检测结果及热处理记录的正式质保书。

使用与加工限制

存储运输要求：产品应存放于干燥、通风、无腐蚀性气体的仓库中，避免与酸、碱、盐等化学品直接接触。运输时需用软质包装材料隔离，防止磕碰划伤。长期存储时，建议每三个月检查一次表面状态，必要时重新涂覆防锈油。

切割：可采用锯切、车削或线切割方式。锯切时建议使用硬质合金锯条，冷却液为乳化液。车削时切削速度控制在80至120米/分钟，进给量0.1至0.3毫米/转，使用硬质合金刀具，避免切削热过高导致表面软化。

焊接：该合金可进行氩弧焊（TIG）或气焊，但需注意预热至200至250摄氏度，焊后缓冷。焊接材料推荐使用同成分焊丝或高锡青铜焊丝。焊接接头强度约为母材的80%至90%，适用于非关键承力部位。对于液压衬套类精密件，不建议进行焊接，以免变形。

热处理：如需消除应力，可在250至300摄氏度保温1至2小时，空冷。严禁超过400摄氏度加热，否则会导致铅相熔化析出，使合金丧失润滑性能。

安装维护：安装前应检查配合尺寸及表面质量，去除毛刺。装配时使用专用工具，避免敲击导致变形。运行中定期检查磨损情况，当衬套内径磨损量超过原始尺寸的5%时，建议更换。

常见故障及处理：若出现表面拉伤或异常磨损，应检查润滑条件及对偶件硬度。若发现腐蚀斑点，需确认介质成分及温度是否超出设计范围。若发生开裂，需分析是否存在铸造缺陷或过载工况。

安全警示与应急处理要点

本产品为金属材料，无放射性及易燃易爆风险。但在切割、焊接或打磨过程中会产生金属粉尘或碎屑，操作人员应佩戴防护眼镜、防尘口罩及手套，避免吸入粉尘或接触皮肤。工作场所应保持良好通风。若金属碎屑进入眼睛，应立即用大量清水冲洗并就医。焊接时产生的烟雾含有铅氧化物，长期吸入有害健康，必须使用局部排风装置。废弃边角料应按照金属废料分类回收，严禁随意丢弃或焚烧。

如何获取详细说明书

如需获取ZCuSn10Pb5铸造锡铅青铜管材及液压衬套铸造管件的完整技术说明书、材质证明书或加工工艺指南，请直接联系上海墨钜特殊钢有限公司业务联系人曾先生。业务电话：021-67898711，私人电话：13472787990。也可通过公司官方邮件或传真索取，公司可提供电子版或纸质版文件。

购买建议

匹配度：建议用户根据实际工况温度、介质腐蚀性、载荷类型及配合精度选择产品。对于高压液压系统，优先选用精密加工态衬套；对于海水环境，建议确认表面处理为防锈涂层。关键性能参数如抗拉强度、硬度及延伸率应在订货时明确，并与质保书核对。认证方面，公司可提供ISO 9001体系认证及第三方检测报告（如SGS、BV），用户可根据项目要求指定检测机构。备品比例：建议首次采购时按实际需求量的10%至15%增购备品，用于应急更换或尺寸调整。价格参考：ZCuSn10Pb5铸造管材及管件的参考价格区间为每千克80至150元人民币，具体取决于规格、精度等级及订购数量。批量折扣：单次订购超过500千克可享受约5%至10%折扣，超过2000千克可协商进一步优惠。小批量加价：单次订购低于50千克，需加收15%至20%的小批量处理费。最终价格以合同为准。

售后服务与保障

上海墨钜特殊钢有限公司对所售ZCuSn10Pb5产品提供自交货之日起12个月的质量保证期，质保期内因材料本身缺陷导致的性能不合格，公司负责免费更换或退货。公司设有专业的技术支持团队，可提供选材咨询、加工工艺指导及现场故障分析。如需第三方检测，公司可配合安排送检，检测费用由责任方承担。售后响应时间：工作日电话咨询2小时内回复，紧急问题24小时内出具初步处理方案。我们承诺以全流程可追溯的质量管理体系，为每一位客户提供可靠的产品与服务。
