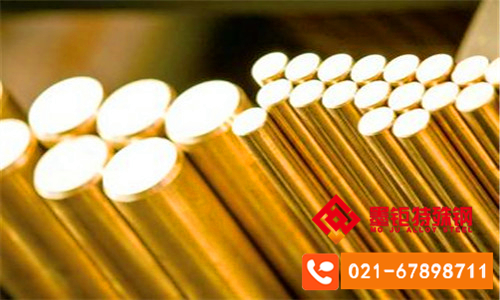

ZCuAl9Fe4Ni4Mn2铸造镍铁铝青铜管材ZCuAl9Fe4Ni4Mn2深海防腐铸造管件

ZCuAl9Fe4Ni4Mn2铸造镍铁铝青铜管材 深海防腐铸造管件 产品技术介绍

上海墨钜特殊钢有限公司 生产产地：中国上海

业务联系人：曾先生

业务电话：021-67898711

私人电话：13472787990

本产品为高性能铸造镍铁铝青铜合金，典型牌号为ZCuAl9Fe4Ni4Mn2。该材料专为深海工程及强腐蚀环境设计的管材及管件，综合了铜合金优异的耐海水腐蚀性能与高强度特性，是海洋油气开采、船舶制造、海水淡化系统及化工设备中的关键选材。上海墨钜特殊钢有限公司依托先进特种冶炼与精密加工能力，执行ISO 9001及ASTM/GB双重标准，全流程可追溯，确保每一批产品均满足严苛的深海服役要求。

核心优势

ZCuAl9Fe4Ni4Mn2合金的核心优势体现在其卓越的耐腐蚀性能与力学强度的平衡。在静止海水中，其均匀腐蚀速率低于0.01毫米每年，在高速流动海水（流速高达4米每秒）中仍能保持稳定的钝化膜，抗冲刷腐蚀能力显著优于普通黄铜或不锈钢。同时，该合金在室温下抗拉强度可达650兆帕以上，屈服强度超过280兆帕，延伸率保持在10%以上，兼具高强韧性与抗冲击能力。其耐高温性能同样突出，在300摄氏度以下可保持较高强度，适用于高温海水或含硫介质工况。此外，该合金具备良好的冷热加工性，可进行铸造、热处理及机械加工，便于制造复杂形状的管件。

核心功能

抗高温氧化：在400摄氏度空气环境中，氧化增重速率低于0.5克每平方米每小时（典型值，以实际产品质保书为准），表面形成致密氧化膜，有效阻止进一步氧化。

耐特定介质腐蚀：在含氯离子、硫酸根离子及硫化氢的海洋环境中，点蚀电位高于+0.3伏（相对于饱和甘汞电极），临界点蚀温度CPT可达60摄氏度以上（典型值），抗应力腐蚀开裂性能优异。

高强韧性：室温下冲击韧性（夏比V型缺口）可达40焦耳以上，在零下20摄氏度低温环境下仍保持20焦耳以上的冲击值，适应深海低温高压工况。

良好冷热加工性：合金在850至950摄氏度温度范围内具有良好热塑性，可采用砂型铸造、金属型铸造及离心铸造方式成型，铸后可通过固溶时效热处理调整组织，获得理想力学性能。

技术工艺特点

合金设计思想：ZCuAl9Fe4Ni4Mn2中铝元素含量控制在8.5%至10.0%之间，主要形成强化相，提高耐蚀性与强度。铁元素含量3.5%至5.0%，细化晶粒并抑制有害相析出。镍元素含量4.0%至5.0%，提升耐海水腐蚀及抗空泡腐蚀能力。锰元素含量1.5%至2.5%，改善铸造流动性及脱氧效果。微量添加元素如硅、钛等进一步优化组织均匀性。

冶炼方式：采用VIM（真空感应熔炼）配合AOD（氩氧脱碳）精炼工艺，严格控制气体含量与夹杂物，确保合金纯净度。对于特殊要求批次，可选用ESR（电渣重熔）进行二次精炼，提升组织致密性。

热处理制度：铸件经固溶处理，加热至920摄氏度至960摄氏度，保温2至4小时后水淬，随后进行时效处理，加热至500摄氏度至550摄氏度，保温4至6小时后空冷。通过热处理可调控析出相形态与分布，获得最佳强度与韧性组合。

组织控制：最终组织为α基体上分布细小均匀的κ相（铁镍铝化合物）及少量β相。晶粒度控制在ASTM 3级至5级之间，确保综合性能稳定。析出相尺寸控制在5微米以下，避免粗大相导致脆性。

无损检测方法：所有管材及管件均进行100%射线检测（RT）或超声检测（UT），关键部位增加渗透检测（PT）或磁粉检测（MT）。检测标准参照ASTM E94、E186及GB/T 5677。检测记录与产品批次绑定，可追溯至每一件产品。

典型应用领域

深海油气开采：用于海底输送管线、采油树部件、海水注入系统管件，耐受高压海水及含硫原油腐蚀。

船舶制造：用于船体海水冷却系统、压载水管路、螺旋桨轴套及阀门壳体，抗海水冲刷与电偶腐蚀。

海水淡化：用于反渗透海水淡化装置的高压管道、热交换器管板，耐受高温浓盐水腐蚀。

化工设备：用于含氯介质、硫酸介质及碱性溶液的管道系统，如氯碱工业、造纸工业中的输送管线。

详细参数

主要化学成分范围（wt%）：

铝（Al）：8.5%至10.0%

铁（Fe）：3.5%至5.0%

镍（Ni）：4.0%至5.0%

锰（Mn）：1.5%至2.5%

铜（Cu）：余量

杂质限量：硅≤0.2%，锌≤0.3%，铅≤0.05%，锡≤0.1%，总杂质≤0.5%

力学性能典型值（以实际产品质保书为准）：

室温：抗拉强度Rm≥650兆帕，屈服强度Rp0.2≥280兆帕，延伸率A≥10%，布氏硬度HBW 160至200，冲击功KV2≥40焦耳

300摄氏度：抗拉强度Rm≥500兆帕，屈服强度Rp0.2≥220兆帕

400摄氏度：抗拉强度Rm≥400兆帕，屈服强度Rp0.2≥180兆帕

物理性能：

密度：7.5克每立方厘米

熔点：1040摄氏度至1080摄氏度

热导率：50瓦每米开尔文（室温）

电阻率：0.12微欧米（室温）

线膨胀系数：18×10的负6次方每开尔文（20至300摄氏度）

弹性模量：120吉帕（室温）

耐腐蚀/高温指标（典型值，以实际产品质保书为准）：

海水腐蚀速率：0.008毫米每年（静止海水，30摄氏度）

临界点蚀温度CPT：65摄氏度（ASTM G48方法E）

高温持久强度：300摄氏度，1000小时，持久强度≥300兆帕

氧化速率：400摄氏度空气中，氧化增重0.4克每平方米每小时

产品规格范围：

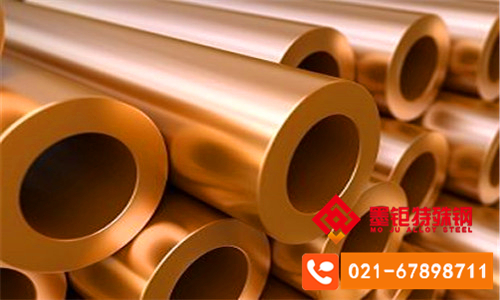

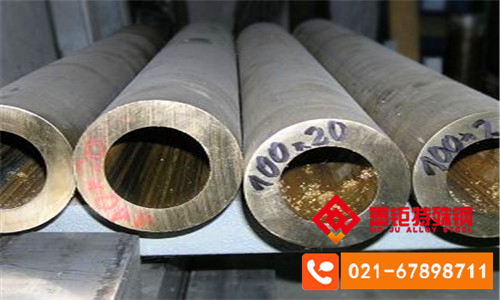

管材外径：20毫米至800毫米

管材壁厚：3毫米至50毫米

管件：弯头、三通、异径管、法兰等，尺寸按客户图纸定制

长度：单根最长6000毫米，可提供定尺

交货状态及表面处理：

铸态或固溶时效状态（按客户要求），表面经喷砂或酸洗处理，去除氧化皮。可提供机加工表面或抛光表面。

批次溯源码解读及质保书获取方式

每件产品均刻有唯一批次溯源码，编码格式为：SMJ-XXXX-YYYY-ZZZZ。其中SMJ代表上海墨钜，XXXX为熔炼炉号，YYYY为生产年份，ZZZZ为序列号。客户可通过电话或邮件联系业务联系人，提供批次码即可获取对应批次质保书，质保书包含化学成分、力学性能、无损检测报告及热处理记录，全流程可追溯。

使用与加工限制

存储运输要求：产品应存放于干燥通风环境，避免与酸性、碱性物质接触。运输时需采用防潮包装，管材两端加封盖防止异物进入。严禁与碳钢材料直接接触堆放，防止电偶腐蚀。

切割：可采用机械切割或等离子切割，切割后需去除热影响区氧化层。切割面应平整，避免产生裂纹。

焊接：该合金焊接性良好，推荐采用氩弧焊（GTAW）或手工电弧焊（SMAW）。焊材选用同材质焊丝或镍基焊丝。焊前需将母材预热至150至200摄氏度，焊后缓冷。焊接接头需进行射线检测或渗透检测。

热处理：若需焊后热处理，建议在500至550摄氏度进行去应力退火，保温时间按壁厚每毫米1至2分钟计算。严禁在400至500摄氏度区间长时间停留，避免析出脆性相。

安装维护：安装时避免强力装配，防止应力集中。使用过程中定期检查管件内壁腐蚀情况，尤其是焊缝及弯头部位。如发现局部腐蚀坑，应及时评估并更换。

常见故障及处理：若出现点蚀或缝隙腐蚀，应检查介质流速及氯离子浓度是否超标，并考虑增加缓蚀剂或调整流速。若出现裂纹，应分析是否由应力腐蚀引起，必要时更换材料或调整热处理制度。

安全警示与应急处理要点

该合金本身无毒，但加工过程中产生的粉尘及烟气可能对呼吸道产生刺激。切割、焊接及打磨时需佩戴防尘口罩及防护眼镜，工作场所保持良好通风。如发生皮肤接触，用清水冲洗即可。如误食，立即就医。在高温处理时，注意穿戴隔热手套及防护服，防止烫伤。应急处理时，若发生泄漏或破损，应迅速隔离污染区域，避免介质接触皮肤及眼睛。

如何获取详细说明书

如需获取完整产品说明书、技术手册或第三方检测报告，请直接联系业务联系人曾先生。联系方式如下：

业务电话：021-67898711

私人电话：13472787990

上海墨钜特殊钢有限公司将提供电子版或纸质版资料，并可安排技术工程师进行一对一解答。

购买建议

匹配度：客户需明确使用工况，包括介质成分、温度、压力、流速及是否含磨粒等，以便选择最合适的牌号及热处理状态。

关键性能参数：重点关注耐腐蚀性能指标（如CPT、腐蚀速率）及力学性能（抗拉、屈服、冲击），确保满足设计寿命要求。

认证：确认产品附带ISO 9001认证及ASTM/GB标准质保书，必要时可要求提供第三方检测报告（如SGS、BV）。

备品比例：建议按实际需求量的10%至15%配备备品，用于紧急更换或维修。

价格参考：批量订单（单批次超过10吨）可享受折扣，价格约为每吨8万至12万元人民币（具体以合同为准）。小批量订单（单批次低于1吨）需加价20%至30%。特殊规格或加急订单价格另议。

售后服务与保障

上海墨钜特殊钢有限公司提供12个月质保期（自交货之日起），质保期内因材料本身质量问题导致的失效，免费更换或维修。提供终身技术支持，包括选材咨询、焊接工艺指导、现场故障分析等。客户可委托第三方检测机构进行复检，若结果不符，公司承担全部责任。售后响应时间：工作时间4小时内回复，紧急情况24小时内到达现场。所有售后记录存档，确保服务可追溯。
