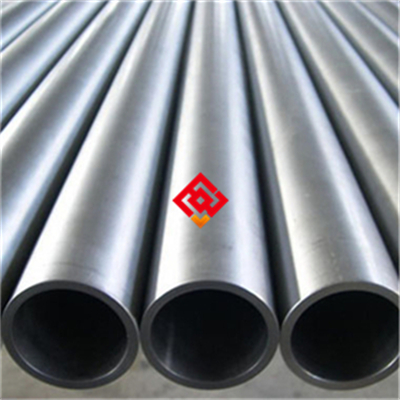

Invar36精密合金精密光亮管 电子封装 加工

一、产品概述与适用范围

在电子封装领域，热膨胀系数不匹配引发的焊点疲劳、封装开裂，一直是工程师头疼的难题。如果您的应用场景要求材料在-60℃到+300℃之间几乎“不动”——比如与硅片、玻璃或陶瓷实现热匹配，那么Invar36精密光亮管值得一看。这种合金的核心价值在于其极低的线膨胀系数，能让精密器件在温度波动中保持尺寸稳定，尤其适合光通讯模块、微波器件外壳、大功率IC散热基板等对热变形零容忍的部件。

二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。墨钜在精密合金领域有十余年冶炼与冷加工经验，从母合金熔炼到光亮管成品，全程在ISO 9001体系下管控，确保每米管材的尺寸公差与性能一致性。

三、核心功能

Invar36的核心功能就三个词：控温变形、尺寸锁定、高气密性。通俗讲，它就像一把“热膨胀尺”，环境温度变了，它几乎不变。在电子封装中，这种特性可以大幅降低封装内应力，减少焊点热疲劳，延长器件寿命。同时，精密光亮管的内外壁粗糙度低，适合做激光焊接或钎焊的基座。

四、技术特点

- 低膨胀系数：在-60℃~+100℃范围内，平均线膨胀系数约1.2×10⁻⁶/℃（典型值，实际以质保书为准），只有普通钢材的十分之一。

- 高尺寸稳定性：经特殊热处理后，残余奥氏体含量控制在2%以下，长期使用尺寸漂移极小。

- 精密冷加工：采用多道次冷轧+光亮退火工艺，外径公差可达±0.05mm，壁厚公差±0.03mm。

- 表面质量：内外壁无氧化皮、无划伤，Ra≤0.8μm，可直接用于真空钎焊或激光封焊。

五、应用领域

- 光通讯器件：激光器底座、光模块壳体，要求与玻璃纤维或陶瓷插芯热膨胀匹配。

- 微波与射频封装：卫星通信功放模块、雷达T/R组件，避免温度变化导致谐振频率漂移。

- 大功率半导体：IGBT模块基板、SiC器件散热底板，减少热循环下的焊层剥离。

- 精密仪器：光学干涉仪支架、MEMS封装外壳，保证微米级定位精度。

- 航空航天：惯性导航系统结构件、陀螺仪壳体，极端温差下的尺寸稳定性。

- 低温工程：液氢/液氧阀门阀杆、超导磁体支撑件，从室温到低温收缩率极小。

六、产品详细参数

- 主要化学成分（wt%）：

镍：35.0~37.0；碳：≤0.05；锰：0.20~0.60；硅：≤0.20；铁：余量。

钴、铬等杂质元素严格控制，以确保膨胀系数稳定。

- 力学性能（室温，典型值）：

抗拉强度：450~550 MPa；屈服强度：≥280 MPa；延伸率：≥30%；硬度：HRB 80~90。

- 物理性能：

密度：8.1 g/cm³；熔点：约1430℃；热导率：10.5 W/(m·K)（30℃）；电阻率：0.82 μΩ·m；线膨胀系数：1.2×10⁻⁶/℃（20~100℃）。

- 产品规格范围：

精密光亮管外径Φ2.0~Φ50mm，壁厚0.2~5.0mm，长度1~6m。可定制盘管或定尺短管。

- 交货状态：

冷拉光亮退火状态，表面无油无氧化皮，真空包装。

七、注意事项

Invar36在加工中有一个“小脾气”——它的冷加工硬化率不高，但切削时容易产生积屑瘤，导致表面粗糙。建议采用硬质合金刀具，切削速度控制在40~60m/min，进给量0.05~0.15mm/r。另外，焊接时要避免快速冷却，否则可能产生马氏体转变，破坏低膨胀特性。焊后建议进行去应力退火（加热至315℃保温1小时，缓冷）。

八、存储与运输指南

管材应存放在干燥、无腐蚀性气体的室内，避免与酸、碱、盐类物质接触。堆放时使用木质或橡胶垫层，防止划伤表面。运输过程中需用防潮纸包裹并加装泡沫支撑，避免挤压变形。长途海运建议加放干燥剂。

九、加工操作规范

- 切割：推荐用薄片砂轮或线切割，避免剪切导致管口变形。

- 弯曲：需用芯棒支撑，弯曲半径不小于管径的3倍，冷弯后建议进行去应力处理。

- 机加工：车削时采用大前角刀具，充分冷却，防止局部过热导致尺寸变化。

- 焊接：氩弧焊或电子束焊均可，焊丝推荐同材质Invar36焊丝，焊后缓冷。

十、安装与维护建议

封装时，管材与配合件的间隙建议控制在0.02~0.05mm，过紧会导致装配应力，过松则影响导热或密封。使用中如果发现管材表面有轻微氧化，可用细砂纸打磨后重新钝化。定期检查封装焊点，尤其是经历多次热循环后，建议用红外热成像检测虚焊。

十一、安全警示与应急处理

Invar36本身无毒无害，但加工产生的金属粉尘和切屑应避免吸入。打磨时请佩戴防尘口罩和护目镜。若皮肤接触切屑，用清水冲洗即可，无需特殊处理。焊接过程中产生的镍蒸气需局部排风，长期暴露请监测工作区镍浓度。

十二、联系我们索取具体说明书

每批产品均附带详细质保书，包含实际化学成分、力学性能及膨胀系数实测曲线。如需更详尽的加工推荐参数（如焊接工艺评定报告、热处理曲线图），欢迎联系曾先生索取电子版技术手册。

十三、购买建议

选购Invar36光亮管时，建议先确认两点：一是实际使用温度范围，二是与封装材料的膨胀匹配曲线。如果您的工况涉及反复深冷（如-196℃），请提前告知，我们可以调整热处理工艺以稳定组织。批量订单建议提前备料，因为精密冷拔管的生产周期通常需要4~6周。

十四、价格标准

请向曾先生询价，常规批量一般在180-350元/吨区间（非精确值，仅供参考）。实际价格取决于管径公差要求、表面光洁度等级及订购数量。小批量试样可协商加急费。

十五、服务与保障

坦白说，买特殊钢材料，后续服务比价格更关键。我们提供：

- 质保期：自发货之日起12个月，因材料成分或性能不符导致的退货或换货，全额承担。

- 技术资料：免费提供中英文材料数据表、加工指南、焊接工艺建议。

- 技术支持：曾先生本人有十余年现场服务经验，可远程或到厂协助解决加工难题。

- 定制化：若标准规格不满足需求，可协商定制尺寸、特殊热处理或表面涂层。

- 追溯性：每根管材均有唯一炉号，可追溯至冶炼、轧制、退火全流程记录。
