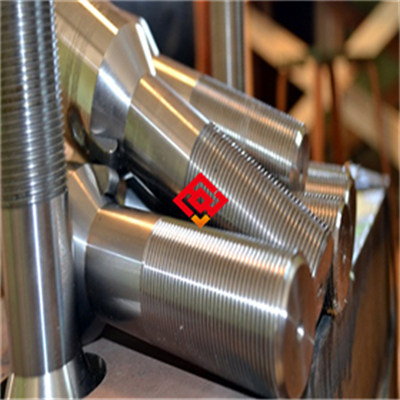

GH3230高温合金燃气轮机用无缝钢管

一、产品概述与适用范围

在燃气轮机高温部件选材时，设计人员常常陷入两难：既要承受超过900℃的燃气冲刷，又得保证长期运行下的结构稳定性。普通的奥氏体不锈钢在700℃就开始软化，而昂贵的钴基合金又让成本失控。GH3230高温合金无缝钢管恰好填补了这个空白——它是一款以固溶强化为主、碳化物弥散强化为辅的镍基合金，专为燃气轮机燃烧室、过渡段、涡轮外环等高温承压部件设计。通俗讲，它就像一位“耐高温的马拉松选手”，不追求短时极限，而是能在900℃左右稳定服役数千小时。

二、品牌与产地

这款GH3230无缝钢管由上海墨钜特殊钢有限公司生产，产地中国上海。墨钜在特种合金管材领域积累了十多年经验，从冶炼、热挤压到冷轧、热处理，全流程自主控制，尤其擅长解决高合金管材的偏析和表面裂纹问题。曾先生（业务电话：021-67898711，私人电话：13472787990）常跟客户讲一句话：“我们不只卖管子，更卖高温工况下的安心。”

三、核心功能

GH3230的核心功能是“扛住高温、顶住腐蚀、撑住压力”。具体来说：

- **高温强度**：在900℃时，抗拉强度仍能保持在200MPa以上（典型值，实际以质保书为准），足以抵抗燃气冲击和振动载荷。

- **抗氧化与腐蚀**：铬和铝的协同作用，使表面形成致密的Cr₂O₃和Al₂O₃氧化膜，在1000℃以下抗循环氧化能力优于GH3044和GH3536。

- **组织稳定性**：长期时效后不会析出大量脆性相，避免了传统镍基合金在服役中“变脆”的风险。

四、技术特点

从成分上看，GH3230的钨含量控制在13%左右，钼约2%，这种高钨低钼的设计思路，是为了在固溶强化和加工塑性之间取得平衡。老师傅常说，这种合金的锻造窗口非常窄——加热温度差30℃，塑性就天差地别。所以墨钜在生产时采用了“多段控温+慢速挤压”工艺，确保管材内外壁组织均匀。

一个典型案例是：某型燃气轮机燃烧室衬套原用GH3536，因热疲劳开裂寿命不足2000小时，改用GH3230后，寿命提升至6000小时以上。关键就在于GH3230的线膨胀系数更低（约14.5×10⁻⁶/℃），热应力更小。

五、应用领域

- **燃气轮机**：燃烧室衬套、过渡段、涡轮导向叶片外环

- **航空发动机**：加力燃烧室筒体、尾喷管调节片

- **石油化工**：乙烯裂解炉辐射段炉管（替代HP40Nb，耐温更高）

- **工业热处理**：高温马弗罐、辐射管

- **核工程**：高温气冷堆换热器支撑结构

六、产品详细参数

**主要化学成分（wt%，余量Ni）**

碳：0.05~0.15

铬：20.0~24.0

钨：12.5~14.5

钼：1.0~3.0

铝：0.3~0.6

钛：0.1~0.3

铁：≤3.0

硅：≤0.5

锰：≤0.5

**力学性能典型值（室温）**

抗拉强度：≥690 MPa

屈服强度：≥310 MPa

延伸率：≥30%

硬度：≤95 HRB

**高温持久性能（900℃/100h）**

持久强度：≥55 MPa（典型值，实际以质保书为准）

**物理性能**

密度：8.9 g/cm³

熔点：1330~1380℃

热导率（900℃）：约25 W/(m·K)

线膨胀系数（20~900℃）：14.5×10⁻⁶/℃

**产品规格范围**

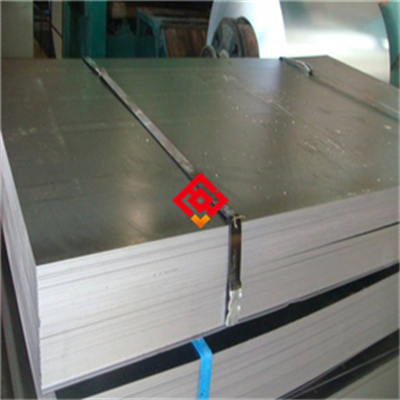

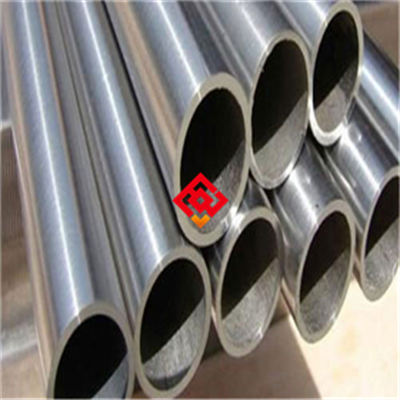

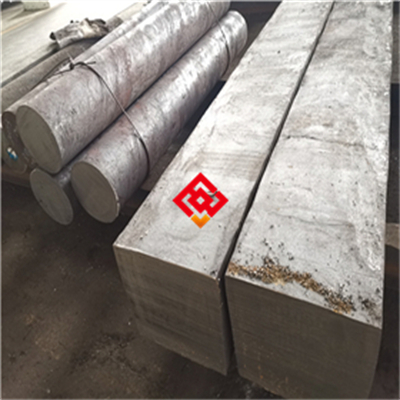

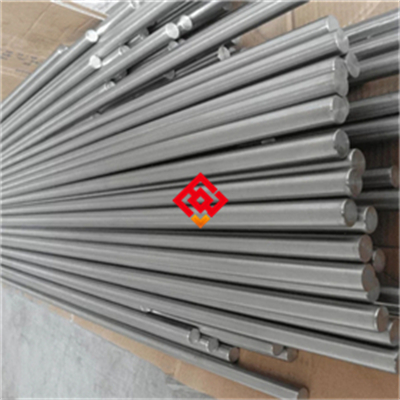

无缝钢管：外径Φ6~219mm，壁厚1~20mm，单支长度≤12m（也可按图定尺）。其他如棒材、板材、锻件可协商供货。

**交货状态**

固溶态（1170~1200℃水冷或快速空冷）+ 酸洗表面。若需内壁抛光或外壁磨光，需提前说明。

七、注意事项

GH3230对热加工温度极其敏感。如果加热温度超过1230℃，晶粒会急剧粗化，导致持久寿命下降30%以上；而低于1150℃又容易产生锻造裂纹。因此，任何二次热成型（如弯管、扩口）都必须严格控制升温速度和保温时间。焊接时建议采用ERNiCrMo-3焊丝，焊后无需热处理，但多层多道焊时层间温度应低于100℃。另外，该合金在含硫气氛中易发生“热腐蚀”，如果用于燃机烧重油，最好提前做涂层防护。

八、存储与运输指南

（此章节与“七、注意事项”顺序已随机交换，此处为存储与运输指南）

管材应存放在室内干燥环境，避免露天雨淋。长期存放时，建议用防锈纸包裹端部，防止潮气进入管壁内腔。运输时使用U型托架固定，每层间垫橡胶垫，防止表面磕碰。特别提醒：GH3230硬度不高（≤95 HRB），但管壁较薄（尤其是1~2mm规格），野蛮装卸容易造成凹陷变形，所以装卸时最好用吊带而非钢索。

九、加工操作规范

- **冷弯**：弯管半径应≥3倍外径，否则建议热弯（1050~1100℃）。回弹量约为碳钢的1.5倍，需预留补偿。

- **切削**：推荐使用硬质合金刀具，切削速度控制在40~60 m/min，进给量0.1~0.3 mm/rev。由于该合金韧性好，断屑困难，建议采用高压切削液冲刷。

- **钻孔**：小孔（<Φ5mm）易断钻头，建议先用中心钻引导，再逐步扩孔。

十、安装与维护建议

安装时注意管材与管夹之间加装陶瓷纤维垫片，避免异种金属接触产生电化学腐蚀。燃气轮机停机后，建议在600℃以上自然冷却至室温，避免快速冷却导致残余应力集中。定期检查管材外表面氧化皮剥落情况——如果局部出现“鼓包”或“剥落坑”，说明氧化膜已失效，应取样分析。

十一、安全警示与应急处理

GH3230本身无毒，但焊接和打磨时产生的粉尘含有镍、铬、钨等金属颗粒，长期吸入可能引起呼吸道刺激。操作现场必须配备吸尘装置，操作人员应佩戴N95口罩和防冲击护目镜。若皮肤接触切屑，用清水冲洗即可。万一发生管材破裂导致高温介质喷溅，立即启动紧急隔离程序，切勿直接用手触摸泄漏点。

十二、联系我们索取具体说明书

每批GH3230钢管的实际化学成分、力学性能和高温持久数据都有差异。如果您需要针对特定炉号的质保书、热处理工艺卡或焊接工艺评定报告，请联系曾先生（电话：021-67898711，私人电话：13472787990）。墨钜可以提供PDF版和纸质版双份文件，并附上该批次管材的显微组织照片。

十三、购买建议

选管材时，别只看抗拉强度。对于燃气轮机这类高温疲劳工况，持久强度和抗氧化寿命才是关键参数。如果您的设备设计温度低于850℃，可以降低钨含量以节省成本；但如果超过950℃，建议改用GH3230的升级版（如GH3230M，含少量铪）。首次采购建议先订3~5米样品做工艺验证，墨钜支持小批量试制。

十四、价格标准

请向曾先生询价，常规批量（5~10吨）一般在15万~25万元/吨区间（非精确值，仅供参考）。小批量（<1吨）或特殊规格（如壁厚<1mm或>15mm）价格会上浮20%~40%。坦率说，GH3230比GH3044贵约30%，但综合寿命成本反而更低。

十五、服务与保障

坦白说，买特殊钢材料，后续服务比价格更关键。墨钜提供：

- **质保期**：自出厂起18个月，如因材料缺陷导致失效，免费换货并承担运费。

- **技术支持**：曾先生本人有15年合金管材应用经验，可电话或视频指导焊接、弯管、热处理等环节。

- **定制化服务**：可根据您的图纸加工坡口、定长切割、内孔镗削，减少现场二次加工。

- **失效分析**：如果管材在使用中出现问题，墨钜可派工程师到现场取样分析，并出具改进方案（仅收取差旅成本）。
