# 哈氏合金X热轧板涡扇发动机燃烧室用抗高温公差产品介绍

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为哈氏合金X（Hastelloy X，对应UNS N06002）。哈氏合金X是一种固溶强化型镍基高温合金，主要应用于涡扇发动机燃烧室等高温部件，具有出色的抗高温氧化性能、抗热疲劳性能及中等的持久强度。该合金在900℃至1100℃范围内仍能保持较高的结构稳定性和抗氧化能力，特别适合在燃气涡轮发动机燃烧室、过渡导管、火焰稳定器等高温结构件中使用。核心优势包括：优异的高温抗氧化性能，在1095℃下氧化增重率极低；良好的冷热加工性能，可制成复杂形状部件；中等的室温及高温强度，满足燃烧室结构支撑需求；抗热疲劳开裂性能突出，适应频繁启停工况；焊接性能良好，可采用常规方法进行焊接修复。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及精密热轧生产线，严格执行ASTM B443、AMS 5754及GB/T 14995等国内外标准。公司建立了全流程质量追溯体系，从原料入厂到成品出厂，每道工序均经过严格检验，确保产品性能稳定可靠。

## 三、核心功能

1. **耐高温氧化功能**：在1095℃高温环境下，哈氏合金X的氧化增重率低于0.15 mg/cm²·h，远优于普通奥氏体不锈钢，能够有效抵抗燃烧室中高温燃气的氧化侵蚀。

2. **抗热疲劳与热冲击能力**：该合金在1000℃至室温的反复热循环中，表面裂纹萌生寿命超过2000次，适用于发动机频繁启动和变工况运行环境。

3. **中等高温强度保持能力**：在900℃时，抗拉强度仍可维持在280 MPa以上，屈服强度不低于160 MPa，满足燃烧室薄壁结构件的承载需求。

4. **良好的焊接与成形性能**：采用TIG焊接（钨极氩弧焊）时，焊缝区无热裂纹倾向，焊后无需强制热处理即可满足使用要求，适合制造复杂几何形状的燃烧室组件。

## 四、技术特点

**合金设计思路**：哈氏合金X通过添加约22%的铬元素（Cr）赋予合金优异的抗氧化和抗硫化能力；约18%的铁元素（Fe）在保证强度的同时降低材料成本；9%的钼元素（Mo）提供固溶强化作用并提高抗还原性介质腐蚀能力；0.10%的碳元素（C）形成少量碳化物（M₆C型），进一步强化晶界，但含量控制在较低水平以避免焊接裂纹。

**冶炼工艺**：采用真空感应熔炼（VIM）配合电渣重熔（ESR）双联工艺，有效去除钢中的气体和有害杂质，降低硫、磷含量，确保合金纯净度，提高高温性能稳定性。

**热处理制度**：标准供货状态为固溶处理，固溶温度范围为1150℃至1200℃，保温时间按板厚每25毫米不少于1小时，随后快速空冷或水淬，以获得均匀的奥氏体组织。

**显微组织控制**：固溶后组织为单相奥氏体（γ相），晶粒度控制在ASTM 4级至7级之间，避免粗大晶粒导致韧性下降。严格控制δ相和σ相的析出，确保材料在长期高温服役中组织稳定。

**无损检测及质量保证**：每张热轧板均进行超声波探伤（UT），检测标准按ASTM A435或GB/T 2970执行，确保无分层、夹渣、裂纹等内部缺陷。同时进行光谱分析验证化学成分，尺寸精度检验按GB/T 709执行。

## 五、应用领域

1. **航空发动机行业**：用于涡扇发动机燃烧室机匣、火焰筒、过渡段等高温结构件，承受1000℃以上燃气冲刷。

2. **燃气轮机行业**：应用于地面及舰用燃气轮机的燃烧室衬套、喷嘴支撑板等部件，要求长期抗氧化和抗热疲劳。

3. **化工高温反应器行业**：用于制造高温裂解炉管、转化炉内件，在氧化性气氛下服役温度可达1050℃。

4. **热处理设备行业**：用于制作高温炉的炉胆、马弗罐、辐射管等，要求耐反复加热和冷却。

5. **核能行业**：在高温气冷堆中用作堆芯支撑构件，需兼顾抗氧化和低中子吸收截面特性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：镍Ni：余量（约47%）；铬Cr：20.5~23.0%；铁Fe：17.0~20.0%；钼Mo：8.0~10.0%；钴Co：0.5~2.5%；钨W：0.2~1.0%；碳C：0.05~0.15%；锰Mn：≤1.0%；硅Si：≤1.0%；磷P：≤0.030%；硫S：≤0.015%；铝Al：≤0.50%；钛Ti：≤0.15%。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度Rm：≥730 MPa；屈服强度Rp0.2：≥310 MPa；延伸率A：≥35%；硬度：≤90 HRB（布氏硬度约180 HBW）；冲击功Akv：≥60 J（室温）。

**高温力学性能（900℃典型值）**：抗拉强度Rm：约280 MPa；屈服强度Rp0.2：约160 MPa；持久强度（1000小时）：约35 MPa。

**物理性能**：密度：8.23 g/cm³；熔点：1290~1350℃；热导率：11.4 W/(m·K)（室温），21.6 W/(m·K)（900℃）；电阻率：1.12 μΩ·m（室温）；线膨胀系数：14.2×10⁻⁶ /℃（20~900℃）；弹性模量：210 GPa（室温），155 GPa（900℃）。

**耐腐蚀/高温性能**：高温氧化速率（1095℃×100h）：增重率≤0.15 mg/cm²·h；抗硫化腐蚀性能优于同类镍基合金；在含硫燃气中腐蚀速率约为0.05 mm/年（典型值）。

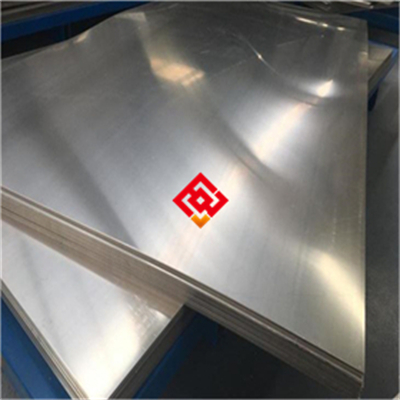

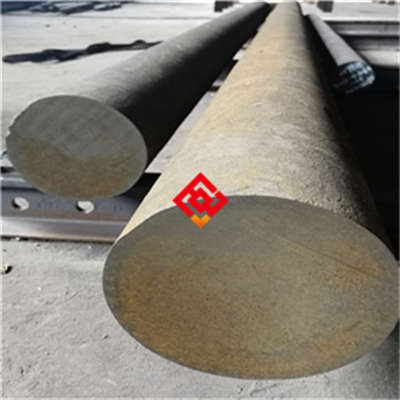

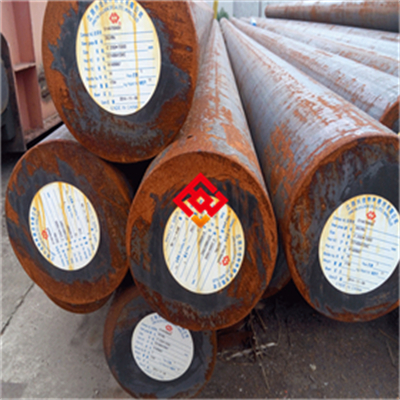

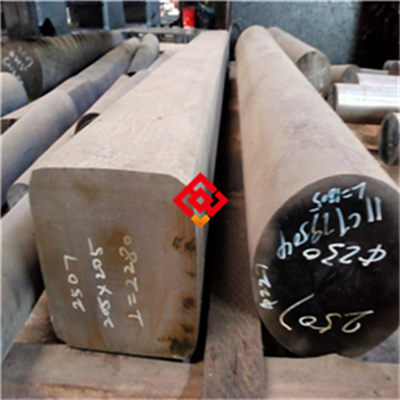

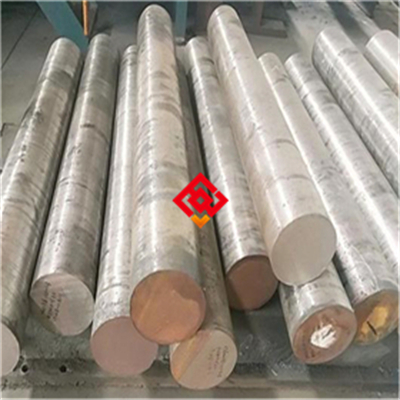

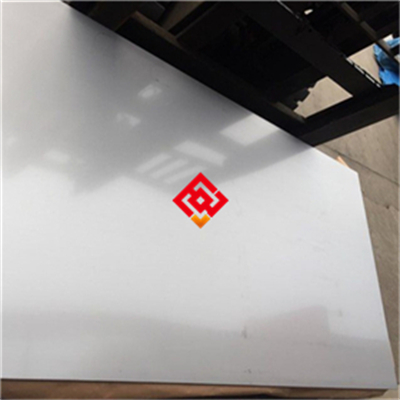

**产品规格范围**：热轧板厚度3.0 mm~50.0 mm，宽度1000 mm~2500 mm，长度2000 mm~6000 mm。也可按客户需求供应锻件、棒材及管材。

**交货状态**：固溶处理（1150~1200℃保温后空冷或水淬），表面经酸洗处理，去除氧化皮，表面粗糙度Ra≤6.3 μm。

**批次溯源码解读**：编码规则为MJ-HX-年月-炉号-热处理批号-规格代码。例如：MJ-HX-202503-2405-HT03-12X2000X6000，其中MJ代表上海墨钜，HX代表哈氏合金X，202503代表生产年月，2405代表炉号，HT03代表热处理批次，12X2000X6000代表板厚12mm×宽2000mm×长6000mm。每批次产品均附有原厂质保书，可追溯至冶炼炉号及热处理记录，质保书可通过扫描二维码或联系上海墨钜索取。

## 七、注意事项

1. 避免在650℃至850℃温度区间长期服役，该温度范围内会析出σ相和μ相，导致材料韧性和持久强度下降。

2. 禁止在含硫、含氯的高温环境中使用，硫化及氯化腐蚀会加速合金失效，显著缩短使用寿命。

3. 焊接后若需进行去应力处理，应控制加热温度在900℃以上，避免在敏感温度区间停留，焊后冷却速度应适当加快，防止碳化物沿晶界析出。

4. 加工硬化倾向明显，冷加工变形量超过15%后应进行中间固溶处理（1150℃×30分钟，空冷），否则继续加工可能导致开裂。

5. 表面划伤或凹坑会降低高温疲劳寿命，在搬运、加工及安装过程中应使用软质衬垫保护表面，严禁使用铁锤直接敲击。

## 八、存储与运输指南

**存储环境要求**：温度范围-20℃至45℃，相对湿度上限60%。板材应存放在干燥、通风的库房内，地面铺设木质或橡胶垫板，高度不低于150 mm。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：每张热轧板先用中性防锈纸包裹，外层用聚乙烯塑料薄膜密封，内置干燥剂（硅胶包，每平方米不少于2包）。外包装采用免熏蒸木箱或钢带加固的编织袋，木箱内衬泡沫板防止磕碰。包装外表面标注产品牌号、规格、炉号、净重及“防潮”“禁止重压”标识。

**运输注意事项**：运输过程中应使用专用平板车或集装箱，板材平放并采用尼龙绑带固定，防止滑动碰撞。车辆顶部加盖防水篷布，严禁暴晒和雨淋。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触板面，防止压痕和划伤。明确禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：推荐采用等离子切割或水刀切割。等离子切割时，电流控制在200~400 A，切割速度300~800 mm/min，使用氩气或氮气作为保护气体。水刀切割时，磨料选用石榴石砂，压力380~420 MPa。切割后应用砂轮机打磨切割面，去除热影响区和氧化层，打磨深度不小于1 mm。禁止使用普通砂轮片（含铁质砂轮），应使用白刚玉或碳化硅专用砂轮片，防止铁离子污染。

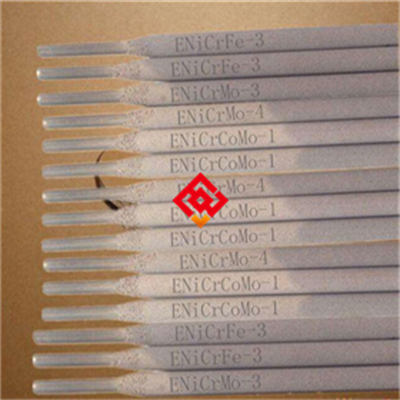

**焊接（TIG焊推荐）**：推荐焊接方法为钨极氩弧焊（TIG），填充金属牌号选用ERNiCrMo-2（对应哈氏合金X焊丝）。焊接电流80~180 A，电压12~18 V，焊接速度80~150 mm/min。层间温度控制在100℃以下，保护气体使用高纯氩气（纯度≥99.99%），流量10~15 L/min。焊后无需强制热处理，但若部件厚度超过25 mm，建议进行去应力处理（900℃×1小时，空冷）。注意事项：焊接前必须清理母材表面油污、氧化皮，禁止使用含氯溶剂清洗。禁止在风速大于2 m/s的环境下施焊，防止保护气体被吹散。

**热处理**：固溶处理温度1150~1200℃，保温时间按板厚每25毫米不少于1小时，冷却方式为空冷或水淬。时效处理不适用于本合金，无需进行。注意事项：加热时应缓慢升温（≤200℃/h），防止热应力过大导致变形。冷却过程中禁止将热态工件直接放置在潮湿地面，应使用干燥的耐火砖或专用支架。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号哈氏合金X或更高级别的镍基合金（如Haynes 230），避免使用不锈钢或碳钢螺栓，防止高温下发生接触腐蚀。密封垫片应选用无卤素、无硫的陶瓷纤维垫片或膨胀石墨垫片，禁止使用含氯的聚四氟乙烯垫片（PTFE），避免高温下释放腐蚀性气体。安装完成后，应对焊接区域进行酸洗钝化处理，使用硝酸-氢氟酸混合液（体积比10:1），温度50~60℃，浸泡20~30分钟，随后用去离子水冲洗干净并干燥。

**日常维护方法**：清洁周期为每运行500小时或每季度一次（以先到为准）。清洗剂选用中性或弱碱性（pH值8~9）的专用金属清洗剂，禁止使用含氯、含硫的溶剂（如三氯乙烯、四氯化碳）。清洁后用压缩空气吹干或自然干燥，若长期停用，应喷涂防锈油（无氯型）进行保护。

**常见故障及解决方法**：1. 表面点蚀：通常由局部氯离子侵蚀引起，应检查环境介质中氯含量，超标时需增加清洗频率或涂覆高温防腐蚀涂层。2. 焊缝开裂：多为热疲劳或应力集中导致，应检查焊接工艺参数是否合理，必要时进行焊后去应力处理（900℃×1小时），并采用圆角过渡设计减小应力集中。3. 板面变形：因高温蠕变或安装不当导致，应检查支撑结构是否合理，必要时更换变形部件并调整安装间隙，保证热膨胀自由。

## 十一、安全警示与应急处理

**高温操作安全**：进行热加工或热处理时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（耐温≥200℃）及阻燃工作服。禁止触碰未冷却至室温的工件，工件表面温度需降至50℃以下方可徒手接触。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水发生剧烈爆炸。

**切割加工安全**：操作人员必须佩戴遮光号≥10的焊接面罩，防止弧光灼伤眼睛。切割区域应安装排烟系统，及时排出金属烟尘（主要含铬、镍氧化物）。切割火花需设置防火隔离区，周围2米内不得堆放易燃物。

**产品损坏或腐蚀后的应急处理**：若发现产品发生严重腐蚀或开裂，应立即停机隔离，切断介质源（如燃气、化工原料）。操作人员必须穿戴防酸碱手套、防护眼镜及防护服。泄漏的腐蚀介质应使用中和剂（如小苏打溶液）中和，并用吸附材料（如蛭石、沙土）收集至专用容器。废弃物按危险废物（HW类）处理，需委托有资质的环保机构进行处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择哈氏合金X热轧板时，建议客户重点关注以下方面：一是应用场景匹配度，确认使用温度是否在900~1100℃范围内，环境介质是否为氧化性气氛；二是关键性能参数，如高温持久强度、抗氧化增重率、PREN值（耐点蚀当量，本合金PREN≈48）等，需与设计指标对比；三是认证要求，确认是否需要提供船级社认证（如DNV、BV）、NACE MR0175认证或ISO 9001体系认证；四是备品备件比例，建议首次采购时额外配置10~15%的备件，用于更换或维修。建议客户在收货后仔细核对上海墨钜原厂质保书，确认化学成分、力学性能及探伤结果与订单一致。对于重要项目，可要求提供第三方检测报告（如SGS、BV）以验证性能。

## 十四、价格标准

哈氏合金X热轧板价格根据产品规格、采购数量及附加技术要求有所不同。参考价格区间为：厚度3~10 mm板材约280~380元/公斤，厚度10~30 mm板材约250~350元/公斤，厚度30~50 mm板材约320~420元/公斤。批量折扣政策：采购量≥5吨可享5~12%折扣，≥10吨可享10~18%折扣。小批量试样（≤100公斤）加价规则通常上浮15~20%。附加技术要求如双认证（如船级社+NACE）、第三方检测（SGS或BV）、定制热处理等将根据实际情况加收5~15%费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、分层等）导致产品失效的，上海墨钜承诺免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：接到客户咨询后，24小时内提供远程技术指导。如需现场服务，承诺48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、力学性能、超声波探伤）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或按原图纸定制加工，确保客户设备维护无忧。

**售后响应**：质量相关问题2小时内回复，48小时内出具初步处理方案，确保客户生产不受影响。
