# 哈氏合金C冷轧板次氯酸钠反应器用耐蚀及公差

## 一、产品概述与适用范围

本产品属于**哈氏合金（Hastelloy）**大类，典型牌号为**Hastelloy C-276（UNS N10276）**，是一种以镍、钼、铬为主要合金元素的镍基耐蚀合金。该材料专为次氯酸钠反应器等高腐蚀性化工设备设计，在强氧化性及还原性介质中均表现出卓越的耐均匀腐蚀、点蚀、缝隙腐蚀及应力腐蚀开裂能力。适用温度范围为**-196℃至+450℃**，在次氯酸钠溶液（有效氯浓度5%~15%，温度≤80℃）中具有长期稳定的耐蚀性能。

核心优势：

1. **极低的碳含量（≤0.01%）**，有效抑制焊接热影响区的晶间碳化物析出，避免晶间腐蚀风险；

2. **高钼含量（15%~17%）**赋予材料在次氯酸盐、湿氯气、次氯酸等强氧化性介质中的优异抗点蚀能力；

3. **严格控制铁含量（4%~7%）**，在含氯工况下保持钝化膜稳定性，显著降低均匀腐蚀速率；

4. **冷轧板厚度公差可达±0.05mm**，满足反应器精密装配对尺寸一致性的严苛要求；

5. **全流程真空冶炼+电渣重熔**，确保超低杂质元素（S、P、O、N）水平，延长设备服役寿命。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地**中国上海**。公司拥有国际先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）、电渣重熔（ESR）等高端熔炼设备，以及多辊冷轧机、连续退火炉、精密矫平机组等板带加工装备。所有产品严格执行ASTM B575、ASTM B619、GB/T 15007等国内外标准，从原料入库到成品出厂实施全流程工艺可追溯，每批次产品均附带原厂质保书。

## 三、核心功能

1. **耐次氯酸钠腐蚀**：在有效氯浓度10%、温度60℃的次氯酸钠溶液中，均匀腐蚀速率≤0.05mm/年（参照ASTM G48标准测试），远优于304L、316L等奥氏体不锈钢。

2. **抗点蚀与缝隙腐蚀**：临界点蚀温度（CPT）≥85℃（在6%FeCl₃溶液中按ASTM G48方法C测试），临界缝隙腐蚀温度（CCT）≥65℃，确保反应器焊缝、法兰密封面等薄弱环节长期无蚀坑产生。

3. **抗应力腐蚀开裂**：在含氯离子及氧化性介质的工况下，材料具有极低的应力腐蚀敏感性（SCC），通过ASTM G36测试（沸腾MgCl₂溶液）未发生开裂。

4. **良好的冷加工成形性**：冷轧板在退火态下延伸率≥40%，可进行冲压、卷圆、翻边等成形操作，无需中间退火；冷加工硬化速率适中，便于反应器筒体及封头的精密成型。

5. **尺寸精度与板形控制**：采用精密冷轧工艺，厚度公差可达±0.05mm（厚度≤3mm时），不平度≤2mm/m，满足反应器密封面及装配焊缝的严苛尺寸要求。

## 四、技术特点

**合金设计思路**：Hastelloy C-276通过高镍（基体）保证在还原性介质中的耐蚀性，高钼（15%~17%）增强对点蚀及缝隙腐蚀的抵抗力，高铬（14.5%~16.5%）在氧化性介质中形成致密Cr₂O₃钝化膜。极低碳含量（≤0.01%）及添加钨（3%~4.5%）进一步稳定了固溶态组织，避免焊接热影响区敏化。

**冶炼工艺**：采用“真空感应熔炼（VIM）+电渣重熔（ESR）”双联工艺。VIM阶段严格脱除气体及挥发性杂质，ESR阶段进一步去除硫、磷、氧化物夹杂，获得超纯净铸锭。关键杂质元素控制：S≤0.005%、P≤0.015%、O≤30ppm、N≤50ppm。

**热处理制度**：成品板为固溶处理状态。固溶温度1120℃~1180℃，保温时间按板厚计算（每1mm不少于2分钟），随后水淬快速冷却。严禁在敏化温度区间（600℃~900℃）缓慢冷却或进行中间退火，以免析出碳化物或σ相。

**显微组织控制**：固溶态组织为单一奥氏体相，晶粒度控制在5~8级（ASTM E112）。通过控制终轧温度及固溶参数，避免δ相及Laves相析出。板厚方向组织均匀，无带状偏析。

**无损检测及质量保证**：每张冷轧板均进行100%超声波探伤（按ASTM A578 Level B验收），表面缺陷采用渗透检测（PT）筛查。化学成分采用直读光谱仪（OES）及碳硫分析仪联合检测，力学性能试验按ASTM E8标准执行。所有检测数据录入可追溯系统，质保书包含完整检测报告。

## 五、应用领域

- **氯碱化工**：次氯酸钠反应器、漂白塔、湿氯气冷却器，承受高温高浓度次氯酸盐腐蚀；

- **精细化工**：有机氯化物合成反应釜、氧化塔、中间体储罐，介质含HCl、Cl₂、NaClO等强腐蚀组分；

- **环保工程**：污水处理消毒系统次氯酸钠发生器、脱硝装置吸收塔内衬板，长期接触含氯氧化性溶液；

- **造纸工业**：纸浆漂白段二氧化氯（ClO₂）混合器、次氯酸盐漂白塔，要求耐点蚀及缝隙腐蚀；

- **海洋工程**：海水淡化系统次氯酸钠注入单元、船舶压载水处理装置，耐海水及电解氯腐蚀；

- **食品卫生**：次氯酸钠消毒液制备罐、CIP清洗系统管道，需满足FDA食品接触要求（材料符合ASTM B575）。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：余量（≥57%）；钼（Mo）：15.0~17.0；铬（Cr）：14.5~16.5；铁（Fe）：4.0~7.0；钨（W）：3.0~4.5；碳（C）：≤0.01；硅（Si）：≤0.08；锰（Mn）：≤1.0；磷（P）：≤0.015；硫（S）：≤0.005；钴（Co）：≤2.5；钒（V）：≤0.35。

**力学性能（室温，典型值，以实际产品质保书为准）**：

抗拉强度Rm：≥690 MPa；屈服强度Rp0.2：≥280 MPa；延伸率A：≥40%；硬度：≤100 HRB（或≤200 HBW）；冲击功（V型缺口，室温）：≥120 J。

**物理性能**：

密度：8.89 g/cm³；熔点：1325℃~1370℃；热导率（25℃）：10.2 W/(m·K)；（100℃）：12.1 W/(m·K)；电阻率（25℃）：1.30 μΩ·m；线膨胀系数（25℃~100℃）：11.2×10⁻⁶/K；（25℃~300℃）：12.5×10⁻⁶/K；弹性模量（25℃）：205 GPa。

**耐腐蚀性能**：

在10%NaClO溶液、60℃、pH=11条件下，均匀腐蚀速率≤0.05mm/年；在6%FeCl₃溶液中按ASTM G48方法C测试，临界点蚀温度≥85℃；在ASTM G36沸腾MgCl₂溶液中，无应力腐蚀开裂；在湿氯气（Cl₂+H₂O）环境中，腐蚀速率≤0.1mm/年（典型值，以实际工况测试为准）。

**产品规格范围**：

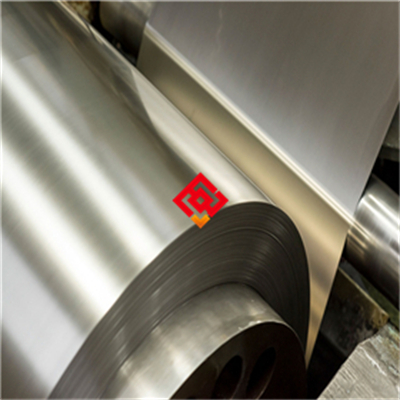

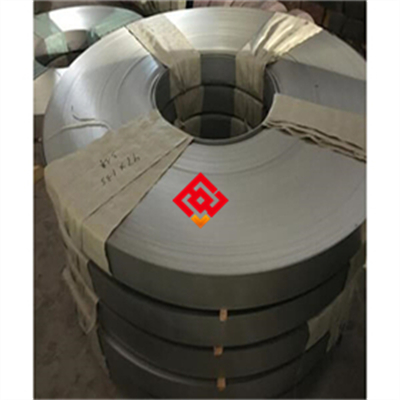

冷轧板：厚度0.5mm~6.0mm，宽度600mm~1500mm，长度1000mm~4000mm（或按客户定制尺寸）；可提供热轧板（厚度3.0mm~25mm）及带材（厚度0.1mm~2.0mm，宽度10mm~600mm）。

**交货状态**：

固溶处理+酸洗表面（2B表面，Ra≤0.5μm）；可选光亮退火表面（BA，Ra≤0.3μm）或磨光表面（No.4，Ra≤0.8μm）。每张板边缘倒角，表面覆贴PE保护膜。

**批次溯源码解读**：

编码规则：MJ-HC276-年月-炉号-热处理批号-规格代码。例如：MJ-HC276-202503-276-2305-H01-3.0x1200x2400。其中“MJ”代表上海墨钜，“HC276”为牌号代码，“202503”为生产年月，“276”为炉号，“2305”为热处理批号，“H01”为热处理炉次号，“3.0x1200x2400”为厚度×宽度×长度（mm）。客户可通过质保书上的溯源码查询完整的冶炼、轧制、热处理及检测记录。

## 七、注意事项

1. **避免在敏化温度区间（600℃~900℃）长时间停留**：焊接热影响区或热处理不当可能导致碳化物析出，降低耐晶间腐蚀性能。焊后应尽快冷却通过该区间。

2. **禁止接触含汞（Hg）或含铅（Pb）介质**：汞及铅会与哈氏合金中的镍、钼发生液态金属脆化，导致突发性开裂。

3. **焊接后必须进行酸洗钝化**：焊接热影响区表面的氧化皮及贫铬层需通过酸洗（HNO₃+HF混合酸）去除，恢复钝化膜完整性。严禁在未处理状态下直接投入使用。

4. **冷加工硬化后需进行中间退火**：当冷轧变形量超过20%时，材料硬度升高、塑性下降，应在1100℃~1150℃进行中间退火并快速冷却，避免加工硬化累积导致开裂。

5. **表面划伤风险**：冷轧板表面钝化膜厚度仅数纳米，运输、吊装及加工过程中应避免金属工具直接刮擦，划伤处需立即打磨并重新钝化处理。

6. **禁止与碳钢或低合金钢直接接触**：在含电解质介质中，异种金属接触会引发电偶腐蚀，加速哈氏合金的局部腐蚀。法兰连接处应使用同材质垫片或绝缘隔离。

## 八、存储与运输指南

**存储环境要求**：室内仓库，温度-10℃~40℃，相对湿度≤60%。地面铺设木垫板或橡胶垫，板与板之间用软质隔条隔离。禁止与酸、碱、盐、重金属粉末、活性化学品混存。库房内不得有氯气、氯化氢等腐蚀性气体源。

**包装规范**：每张冷轧板表面覆贴PE保护膜，板间夹中性纸（pH 6.5~7.5），外层用塑料薄膜缠绕密封，内置硅胶干燥剂（每平方米不少于50g）。整叠板材用木箱或钢带捆扎固定，木箱内衬防水油毡。包装箱外标注“防潮”“勿压”“向上”等标识。

**运输注意事项**：运输车辆车箱需清洁干燥，铺防滑橡胶垫。板材水平放置，用尼龙绑带固定，禁止使用钢丝绳直接接触板面。严禁雨淋、暴晒，运输过程中加盖防水篷布。吊装时使用专用吊具（如C型钩或真空吸盘），吊索与板边接触处加垫橡胶护角。禁止抛掷、踩踏或重物挤压包装。

## 九、加工操作规范

**切割**：

推荐方法：精密等离子切割（电流100~300A，切割速度1~3m/min，保护气体Ar+H₂）；激光切割（功率2~6kW，切割速度2~10m/min，辅助气体N₂或Ar）；水刀切割（磨料加砂，压力380~420MPa）。切割后边缘需用锉刀或砂纸打磨去除氧化皮及毛刺，打磨后立即涂刷防锈油。禁止使用普通树脂砂轮片切割，因砂轮中的杂质可能嵌入材料表面导致局部腐蚀。

**焊接（适用时）**：

推荐方法：钨极氩弧焊（TIG，直流正接）、熔化极氩弧焊（MIG）、手工电弧焊（SMAW）。填充金属选用同材质焊丝（如ERNiCrMo-4）或焊条（ENiCrMo-4）。焊接参数：TIG焊接电流80~180A，电弧电压10~16V，焊接速度100~200mm/min；层间温度≤100℃。保护气体：Ar纯度≥99.99%，流量12~20L/min；根部保护需加背面气体（Ar，流量5~10L/min）。焊后需进行酸洗钝化处理（HNO₃ 20%+HF 3%，50℃浸泡15~30分钟）。注意事项：禁止在无保护气体条件下施焊；禁止使用含氯的焊剂或清洗剂；焊后严禁强制冷却（禁止水淬）。详细焊接工艺参数包请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度1120℃~1180℃，保温时间按板厚计算（每1mm不少于2分钟），在保护气氛炉或真空炉中进行，冷却方式为水淬（水温≤40℃，入水时间≤30秒）。时效处理（如需强化）：870℃×1小时+空冷（仅特定工况需要）。注意事项：禁止在氧化性气氛中加热（需充Ar或N₂保护）；禁止在敏化温度区间（600℃~900℃）缓冷；热处理后禁止进行任何冷加工直至完全冷却至室温。

## 十、安装与维护建议

**安装要点**：

1. 连接件材质推荐使用同牌号哈氏合金（Hastelloy C-276）或更高级别（如Hastelloy C-22），避免使用不锈钢螺栓（电位差导致电偶腐蚀）；

2. 密封垫片选型：推荐聚四氟乙烯（PTFE）垫片或膨胀石墨垫片，禁止使用含卤素（氟、氯、溴）的填充垫片，避免卤素离子诱发应力腐蚀；

3. 安装完成后，设备内表面需进行酸洗钝化（HNO₃ 15%~20%，室温浸泡4~6小时），然后用去离子水冲洗至中性，干燥后检查钝化膜均匀性。

**日常维护方法**：

清洁周期：每3个月或根据介质污染程度调整，使用中性清洗剂（pH 6~8，不含氯离子），软布或海绵擦拭，禁止使用钢丝刷或含磨料的清洁布。防锈/防氧化处理：设备停机超过7天时，内部应保持干燥，可吹入干燥氮气（露点≤-40℃）保护。每半年检查表面有无点蚀、变色或腐蚀产物，发现异常及时处理。

**常见故障及解决方法**：

1. **表面点蚀**：原因多为介质中氯离子浓度局部升高或pH波动。处理措施：停机后打磨去除蚀坑（深度≤0.2mm时），重新酸洗钝化；若蚀坑深度≥0.5mm，需补焊或更换板材。

2. **焊缝开裂**：原因可能是焊接热输入过大或层间温度过高导致热裂纹。处理措施：打磨去除裂纹（延伸至母材1mm以上），按焊接工艺要求重新补焊，焊后立即进行PT检测确认无缺陷。

3. **板材变形**：原因多为热处理或焊接过程中冷却不均匀。处理措施：在专用矫平机上冷矫平（变形量≤1%厚度时），或重新进行固溶处理（变形量较大时），必须控制加热及冷却速率。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号≥11）、阻燃工作服及防护鞋。禁止在未冷却工件（温度≥100℃）上直接触摸或放置易燃物品。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器扑救金属火灾。

**切割加工安全**：等离子或激光切割时，操作人员需佩戴防护面罩（遮光号≥10）及防噪耳塞。切割区域必须安装排烟系统（风量≥2000m³/h），及时抽离金属烟尘及有害气体（如臭氧、氮氧化物）。火花隔离要求：切割区周围2m内不得有易燃物，地面铺设防火毯。

**产品损坏或腐蚀后的应急处理**：

1. 发现次氯酸钠反应器泄漏或腐蚀穿孔时，立即停机并切断介质源，关闭进出口阀门；

2. 操作人员穿戴防酸防碱防护服、橡胶手套及护目镜，远离泄漏区域；

3. 泄漏的次氯酸钠溶液用大量水稀释后，用石灰或碳酸氢钠中和至pH 6~9，收集至专用容器；

4. 腐蚀失效的板材碎片及废渣分类收集，按危险废物（HW类，代码HW49）要求密封包装，委托有资质的处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：请确认介质类型、温度、压力及氯离子浓度是否在Hastelloy C-276的适用范围（次氯酸钠溶液≤15%有效氯、≤80℃）内。若介质含氢氟酸或高温硫酸，建议选用Hastelloy C-22或B系列合金。

2. **关键性能参数**：重点关注临界点蚀温度（CPT≥85℃）及均匀腐蚀速率（≤0.05mm/年），要求供应商提供ASTM G48及G28测试报告。PREN值（耐点蚀当量）按公式PREN=Cr+3.3Mo+16N计算，C-276的PREN典型值为72~76。

3. **认证要求**：根据项目需要，可要求提供船级社认证（如DNV、BV、ABS）、NACE MR0175/ISO 15156认证（用于含H₂S环境）或ISO 9001体系证书。上海墨钜可配合提供第三方检测报告（SGS、BV）。

4. **备品备件比例**：建议首次采购时按设备用量的10%~15%备存同批次板材，用于后期维修替换，避免因批次差异导致的性能波动。

## 十四、价格标准

参考价格区间（冷轧板，厚度1.0~3.0mm，宽度≤1250mm）：

- 单张试样（≤1吨）：280~350元/公斤（含SGS检测报告）；

- 批量订单（1~5吨）：220~260元/公斤（含常规质保书）；

- 大宗订单（≥5吨）：180~220元/公斤，可享5%~12%折扣（视牌号及规格复杂度）；

- 超薄板（厚度≤0.5mm）或特宽板（宽度＞1250mm）加价15%~25%；

- 小批量试样（≤100公斤）加价15%~20%，含小炉号定制费。

具体报价请根据实际牌号、规格、数量及附加技术要求（如双认证、第三方检测、定制热处理）联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、晶间腐蚀倾向、力学性能不合格）导致失效的，上海墨钜免费更换或退款，并承担因材料缺陷造成的直接损失。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到咨询后24小时内提供远程技术指导（电话或视频）；如需现场服务，48小时内安排工程师抵达客户现场，协助解决焊接、安装或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构对产品进行复验，常规检测项目（化学成分、力学性能、晶间腐蚀、点蚀测试）费用由上海墨钜承担；特殊检测项目（如高温蠕变、应力腐蚀测试）按实际成本收取。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备维护有可靠来源。

**售后响应**：质量问题反馈后2小时内回复，48小时内给出初步处理方案及时间表。
