XM19热轧板船用传动轴用高强度奥氏体不锈钢公差

# XM19热轧板船用传动轴用高强度奥氏体不锈钢公差产品介绍

## 一、产品概述与适用范围

本产品属于奥氏体不锈钢大类，典型牌号为XM19（亦称Nitronic 50、S20910）。XM19是一种氮强化高强度奥氏体不锈钢，在室温及低温条件下兼具优异的强度、韧性和耐腐蚀性能。该材料通过氮合金化技术实现了远高于传统304L或316L不锈钢的强度水平，同时保持良好的加工塑性和耐点蚀、耐缝隙腐蚀能力。产品适用于长期服役温度范围为-196℃至+400℃的工况环境，在海水、酸性介质及高应力条件下表现卓越。

核心优势包括：其一，室温抗拉强度可达800MPa以上，是普通奥氏体不锈钢的两倍左右；其二，耐点蚀当量值（PREN）典型值大于35，在含氯离子环境中具有优异的抗点蚀和缝隙腐蚀能力；其三，无磁性或极低磁导率，适用于对磁性敏感的精密传动部件；其四，低温冲击韧性优异，在-196℃下仍保持较高的冲击吸收功；其五，良好的热加工性和焊接性，可满足复杂结构件的制造需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及氩氧脱碳（AOD）等高端冶炼设备，严格执行ASTM A240、ASTM A276及GB/T 24511等国内外标准，全流程工艺可追溯，确保每批次产品化学成分均匀、力学性能稳定、表面质量优良。

## 三、核心功能

第一，高强度承载功能：XM19在固溶态下室温抗拉强度典型值可达760-900MPa，屈服强度不低于380MPa，能够承受船用传动轴在高速旋转和重载工况下的扭转和弯曲应力，显著延长部件使用寿命。

第二，耐海水腐蚀功能：在3.5%氯化钠溶液及天然海水中，XM19的临界点蚀温度（CPT）典型值可达40℃以上，耐缝隙腐蚀温度（CCT）不低于25℃，有效抵抗海水中的氯离子侵蚀，避免传动轴表面发生点蚀和应力腐蚀开裂。

第三，低温韧性保持功能：在-196℃低温环境下，XM19的夏比V型缺口冲击功仍可保持在100J以上，适用于极地船舶及深海作业装备的传动系统，避免低温脆断风险。

第四，抗疲劳与抗磨损功能：由于材料具有较高的硬度和良好的显微组织均匀性，XM19在交变应力作用下表现出优异的疲劳强度，同时热轧板表面经酸洗钝化后形成致密钝化膜，可降低摩擦系数，减少传动轴与轴承配合面的磨损。

## 四、技术特点

合金设计思路方面，XM19通过添加氮（N）元素替代部分镍（Ni）来稳定奥氏体组织，同时利用氮的固溶强化效应大幅提升强度。关键合金元素包括铬（Cr）约20-23%，提供耐腐蚀基础；镍（Ni）约11-13%，稳定奥氏体相；钼（Mo）约1.5-3.0%，增强抗点蚀能力；锰（Mn）约4-6%，提高氮的溶解度；氮（N）约0.2-0.4%，是核心强化元素；此外还含有铌（Nb）和钒（V）等微合金化元素，进一步细化晶粒并提高高温性能。

冶炼工艺采用真空感应熔炼（VIM）配合电渣重熔（ESR）或氩氧脱碳（AOD）精炼，有效控制夹杂物含量和气体元素（氧、氢）水平，确保材料纯净度。热轧板坯经多道次控温轧制，板厚公差控制严格，满足船用传动轴对尺寸精度的要求。

热处理制度为固溶处理，典型工艺为加热至1060-1120℃，保温时间按板厚每毫米1-2分钟计算，随后快速水淬或强风冷却，使碳化物和氮化物充分溶解于奥氏体基体，获得均匀的单相组织。固溶后无需时效处理即可获得高强度。

显微组织控制方面，成品组织为单一奥氏体相，晶粒度控制在5-8级（ASTM标准），无明显的δ铁素体或σ相析出。通过控制终轧温度和冷却速率，避免晶粒粗化或出现混晶现象。

无损检测及质量保证方面，每张热轧板均进行超声波探伤（UT）检测，按ASTM A578或GB/T 2970标准执行，确保板内无分层、裂纹、夹杂等缺陷。同时进行液体渗透检测（PT）检查表面开口缺陷，光谱分析验证化学成分，力学性能试验按批次抽样，确保产品符合船级社认证要求。

## 五、应用领域

船舶制造领域：用于船用传动轴、中间轴、螺旋桨轴及舵杆等关键旋转部件，承受海水腐蚀和高扭矩载荷。

海洋工程领域：应用于深海采油平台提升系统、水下机器人推进器轴、海水泵轴及阀门阀杆等设备。

石油化工领域：用于含氯离子或硫化氢介质的泵轴、搅拌器轴、离心机转鼓等耐腐蚀高强度部件。

航空航天领域：适用于飞机液压系统管路、起落架部件及发动机附件传动轴，利用其高强度和耐腐蚀特性。

低温工程领域：用于液化天然气（LNG）输送泵轴、低温阀门阀杆及液氮/液氧储运设备传动件。

## 六、产品详细参数

化学成分范围（wt%，典型值，以实际产品质保书为准）：

碳（C）≤0.06%；硅（Si）≤1.00%；锰（Mn）4.00-6.00%；磷（P）≤0.040%；硫（S）≤0.030%；铬（Cr）20.00-23.00%；镍（Ni）11.00-13.00%；钼（Mo）1.50-3.00%；氮（N）0.20-0.40%；铌（Nb）0.10-0.30%；钒（V）0.10-0.30%；铁（Fe）余量。

力学性能典型值（固溶态，以实际产品质保书为准）：

室温抗拉强度（Rm）760-900MPa；屈服强度（Rp0.2）380-550MPa；延伸率（A）30-45%；布氏硬度（HB）240-300；夏比V型冲击功（20℃）≥120J；（-196℃）≥80J。

物理性能典型值（以实际产品质保书为准）：

密度7.88 g/cm³；熔点约1400-1450℃；热导率（20℃）约14 W/(m·K)；（500℃）约20 W/(m·K)；电阻率（20℃）约0.75 μΩ·m；线膨胀系数（20-100℃）约15.5×10⁻⁶/℃；（20-400℃）约17.0×10⁻⁶/℃；弹性模量（20℃）约200 GPa。

耐腐蚀性能典型值（以实际产品质保书为准）：

临界点蚀温度（CPT）在3.5%NaCl溶液中≥40℃；耐缝隙腐蚀温度（CCT）≥25℃；耐点蚀当量（PREN=Cr+3.3Mo+16N）≥35；在10%FeCl₃溶液中（22℃）点蚀失重率≤0.1 g/m²·h；在沸腾65%硝酸中腐蚀速率≤0.1 mm/年。

产品规格范围：

热轧板厚度4.0-80mm，宽度1000-2500mm，长度2000-12000mm。可根据客户要求提供定尺切割或定宽定长板材。板厚公差按ASTM A240或GB/T 24511标准执行，船用传动轴用板厚度公差可控制在±0.3mm以内（典型值，以实际订单要求为准）。

交货状态：

固溶处理+酸洗钝化表面。板面呈银白色均匀钝化膜，无氧化皮、锈斑及明显划伤。可根据客户要求提供表面磨光处理（表面粗糙度Ra≤1.6μm）。

批次溯源码解读：

编码规则示例：MJ-XM19-2025-03-A123-SHT-12.5-2500-6000。其中“MJ”代表上海墨钜特殊钢有限公司；“XM19”为牌号；“2025-03”为生产年月；“A123”为炉号；“SHT”为热处理批号（固溶Heat Treatment）；“12.5”为板厚12.5mm；“2500”为板宽2500mm；“6000”为板长6000mm。客户可通过此编码向上海墨钜索取原厂质保书，质保书内容包含完整的化学成分分析、力学性能试验结果、无损检测报告及尺寸检验记录。

## 七、注意事项

第一，避免在400-850℃温度区间长期服役，该温度范围内可能析出σ相（一种脆性金属间化合物）或碳化物，导致材料韧性和耐腐蚀性能下降。

第二，禁止在含高浓度氯化物且pH值低于3的强酸性介质中使用，例如盐酸或氯化铁溶液，否则可能发生快速腐蚀。

第三，焊接后若需在强腐蚀环境中使用，必须进行固溶处理或稳定化处理，以恢复焊接热影响区的耐腐蚀性能，否则焊区易发生晶间腐蚀。

第四，该材料具有显著的加工硬化倾向，冷加工（如冷弯、冷冲压）后硬度上升明显，若需进一步加工，应在中间工序安排固溶退火处理，软化后再继续加工。

第五，表面划伤、磕碰或焊接飞溅会破坏钝化膜，导致局部腐蚀，因此在搬运、加工和安装过程中应使用软质吊带或衬垫，避免金属工具直接接触板面。

## 八、存储与运输指南

存储环境要求：存放于室内干燥通风仓库，环境温度控制在-10℃至+45℃范围内，相对湿度上限不超过70%。板材应垫放于木质或橡胶垫块上，垫块间距不大于1.5米，避免直接接触地面。禁止与酸、碱、盐类化学品、重金属粉末或碳钢粉尘混存，防止异金属污染或化学腐蚀。

包装规范：每张热轧板先用中性防锈纸包裹，再缠绕聚乙烯塑料薄膜密封，内置干燥剂（硅胶或分子筛）以控制包装内湿度。外层采用木箱或钢带加固的编织袋包装，边角处加装护角保护。包装外表面粘贴标签，注明牌号、规格、批号、净重及“防潮”、“防碰撞”标识。

运输注意事项：运输过程中板材应平放，底部垫放木条或泡沫垫，使用软质绑带固定，避免在车厢内滑动。车辆顶部加装防水篷布，防止雨淋和暴晒。吊装时使用专用吊具或宽带吊带，禁止钢丝绳直接接触板面，以免造成压痕和表面损伤。严禁踩踏、抛掷或使用金属钩爪撬动板材。禁止露天存放，如临时室外存放不得超过24小时并加盖防水布。

## 九、加工操作规范

切割操作：

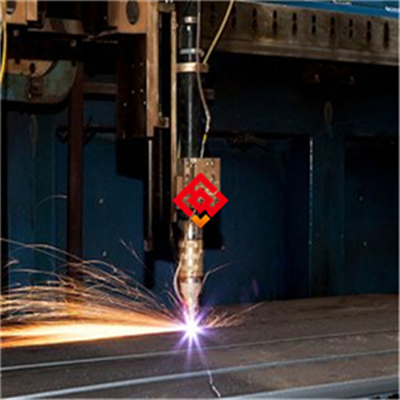

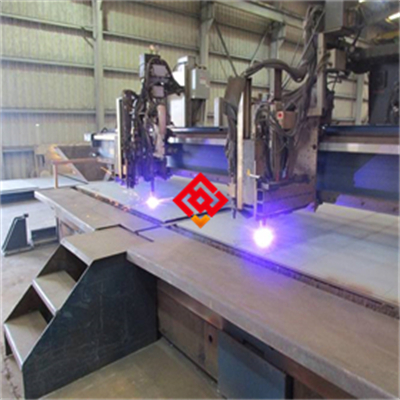

推荐采用等离子切割（电流根据板厚调整，一般每毫米厚度约20-30A）或激光切割（功率3-6kW，切割速度0.5-3m/min）。也可使用带锯切割，锯条齿距4-6齿/英寸，切削速度15-25m/min，进给量0.05-0.15mm/齿。切割后边缘应使用不锈钢专用砂轮片打磨去除热影响区和熔渣，打磨深度不小于1mm。禁止使用普通碳钢砂轮片，防止铁屑污染板面。水刀切割（磨料水射流）也是推荐方法，可避免热影响区产生。

焊接操作（如适用）：

推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属推荐使用ERNiCrMo-3（如Inconel 625焊丝）或同牌号XM19焊丝。焊接电流：TIG法100-200A（直流正接）；MIG法150-300A。焊接速度约150-250mm/min。层间温度控制在150℃以下，过高的层间温度会增加热裂纹敏感性。保护气体使用纯度≥99.99%的氩气，流量10-20L/min。焊后应进行固溶处理（1060-1120℃保温后水淬）或至少进行酸洗钝化处理，以恢复焊区耐腐蚀性能。禁止使用酸性焊剂或含硫、含氯的焊接材料。详细操作示意图及参数表请向上海墨钜索取焊接工艺指导书。

热处理操作：

固溶温度1060-1120℃，保温时间按板厚计算（每毫米1-2分钟），保温后快速水淬（水槽水温≤40℃）或强风冷却。冷却速度必须足够快，防止碳化物在晶界析出。禁止使用炉冷或缓慢空冷，否则会降低耐腐蚀性能和韧性。如需进行去应力退火，温度控制在600-650℃，保温后空冷，但此处理不能替代固溶处理。

## 十、安装与维护建议

安装要点：连接件（法兰、螺栓、联轴器）应选用同材质XM19或更高级别耐腐蚀合金（如Inconel 625），避免使用碳钢或低合金钢连接件，防止电偶腐蚀。密封垫片推荐使用聚四氟乙烯（PTFE）或膨胀石墨垫片，避免使用含卤素（氯、氟）的橡胶垫片，以免在高温或潮湿环境中释放腐蚀性离子。安装完成后，应对接触区域进行酸洗钝化处理（使用硝酸-氢氟酸混合液或专用钝化膏），清除加工和安装过程中产生的铁污染，恢复钝化膜。

日常维护方法：清洁周期建议每季度一次，使用中性清洗剂（pH值6-8）或去离子水配合软布擦拭表面，去除盐分、油污和粉尘。禁止使用含氯清洗剂（如次氯酸钠、盐酸）或含研磨颗粒的清洁剂。在海洋环境中，每月应用淡水冲洗一次表面，减少氯离子附着。若发现表面出现锈斑或变色，应立即用不锈钢专用钝化膏处理，并重新进行钝化。

常见故障及解决方法：

故障一：表面出现点蚀。原因通常为表面钝化膜被破坏或铁污染。处理方法：用不锈钢专用砂轮片打磨去除点蚀坑，深度至少0.5mm，然后进行酸洗钝化处理。若点蚀深度超过板厚10%，应更换部件。

故障二：焊缝区域开裂。原因可能是焊接热输入过大、层间温度过高或填充金属不匹配。处理方法：切除开裂焊缝，重新焊接并严格控制工艺参数，焊后进行固溶处理。必要时进行渗透检测确认无裂纹。

故障三：传动轴变形。原因可能是热处理冷却不均匀或安装时应力过大。处理方法：在600-650℃进行去应力退火，然后重新校直。校直应在热处理后进行，避免冷校直引入残余应力。

## 十一、安全警示与应急处理

高温操作安全：进行固溶热处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10号）和阻燃工作服。禁止在工件未冷却至室温前触摸或移动，防止烫伤。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因为水可能导致高温金属爆溅或触电。

切割加工安全：使用等离子或激光切割时，操作人员必须佩戴防护面罩（遮光号≥12号）和防噪音耳罩。切割区域应安装排烟系统，及时排出金属烟尘和有害气体（如臭氧、氮氧化物）。火花隔离区应使用防火布或金属挡板，远离易燃物。禁止在无防护设施的情况下进行切割作业。

产品损坏或腐蚀后的应急处理：若发现传动轴表面严重腐蚀或开裂，应立即停机隔离，切断介质源（如海水、化工介质），防止泄漏扩散。操作人员应穿戴耐酸防护服、橡胶手套和护目镜，避免接触腐蚀性介质。泄漏介质应根据其性质进行中和（如用碳酸钠中和酸性介质）并收集至专用容器，按危险废物分类处理（如HW类腐蚀性废物）。废弃物应密封包装并贴标签，交由有资质的危废处理单位处置，禁止随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据实际应用场景匹配度选择产品。对于船用传动轴应用，应重点关注产品的耐点蚀当量（PREN值≥35）、室温屈服强度（≥380MPa）及低温冲击韧性（-196℃≥80J）。如涉及船级社认证（如DNV、ABS、CCS、BV等），请在订购时明确要求，上海墨钜可提供相应认证材料。建议客户在收货后核对上海墨钜原厂质保书，并可根据需要要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和耐腐蚀性能。对于关键安全部件，建议采购5%-10%的备品备件，以备替换。

## 十四、价格标准

本产品参考价格区间为每吨45000-75000元人民币（含税，不含运费），具体价格根据产品型号、牌号、规格尺寸（厚度、宽度、长度）、采购数量及附加技术要求确定。批量折扣政策：单次采购量≥5吨，可享受5%-12%的折扣；≥20吨，折扣幅度可达15%。小批量试样（单张板或≤1吨）加价规则通常上浮15%-20%。如需附加服务如双认证（船级社+第三方检测）、定制热处理、特殊公差控制等，将另行报价。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自产品交付之日起12个月，因材料内在质量缺陷（如化学成分偏离、内部裂纹、分层等）导致失效的，上海墨钜负责免费更换或全额退款。

技术资料：随货提供中英文质保书（含完整的化学成分分析、力学性能试验结果、无损检测报告及尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：提供24小时内远程技术指导服务；如需现场服务，48小时内安排工程师抵达客户现场，协助解决加工或使用中的技术问题。

检测服务：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、拉伸、冲击、硬度、晶间腐蚀等）费用由上海墨钜承担，非常规项目（如高温持久、疲劳试验等）费用另议。

备品保障：产品停产后五年内，仍可提供同质替代材料或按原图纸定制加工，确保客户备件供应不中断。

售后响应：质量相关问题2小时内回复客户，48小时内出具初步处理方案，重大问题由技术总监牵头成立专项小组，直至问题解决。
