XM16冷轧板航空无磁零件用高强度不锈钢公差

# XM16冷轧板航空无磁零件用高强度不锈钢公差产品介绍

## 一、产品概述与适用范围

XM16冷轧板属于沉淀硬化不锈钢大类，典型牌号为XM16（对应美标UNS S17700，亦称17-7PH）。该材料是一种通过沉淀硬化工艺获得高强度、同时保持无磁特性的不锈钢，专为航空无磁零件设计。其使用温度范围广泛，可在-253°C至+350°C的低温至中温环境下稳定服役，短时使用温度可达+450°C。核心优势包括：第一，高强度特性，室温抗拉强度可达1250MPa以上，屈服强度超过1100MPa；第二，优异的无磁性能，相对磁导率低于1.02，满足航空电子设备对无磁环境的要求；第三，良好的耐腐蚀性能，在海洋大气及弱酸环境中表现稳定；第四，冷轧板公差控制严格，可满足精密加工零件的尺寸要求；第五，冷热加工成型性良好，适合复杂形状零件的制造。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家拥有先进特种冶炼与精密加工能力的专业特殊钢供应商，公司严格遵循ASTM标准及GB国家标准组织生产，从原材料入厂到成品出库实施全流程工艺可追溯管理。公司配备真空感应熔炼炉、精密冷轧机及多道热处理设备，可确保XM16冷轧板在化学成分、力学性能、尺寸公差及表面质量方面均达到航空级要求。每批产品均附有原厂质保书，支持第三方检测验证。

## 三、核心功能

XM16冷轧板具备以下核心功能：

**高强承载功能**：在固溶时效状态下，室温抗拉强度典型值可达1250MPa至1450MPa，屈服强度可达1100MPa至1350MPa，延伸率保持在8%以上，能够承受航空结构件的高应力载荷，特别适用于紧固件、弹簧件及承力支架。

**无磁环境适应功能**：该材料在固溶时效状态下相对磁导率低于1.02，经过冷加工后仍能保持较低磁导率（典型值低于1.05），满足航空电子设备、陀螺仪、加速度计等精密仪器对无磁环境的要求，避免磁场干扰影响设备精度。

**耐腐蚀防护功能**：在海洋大气环境中，XM16的点蚀电位高于300mV（SCE），在3.5%氯化钠溶液中耐点蚀性能优于普通304不锈钢。该材料在航空燃油、液压油及部分有机酸介质中表现出良好的耐蚀性，可延长零件在复杂环境中的服役寿命。

**精密尺寸控制功能**：冷轧板厚度公差控制在±0.03mm至±0.05mm范围内（视厚度规格而定），平面度满足航空标准要求，可直接用于精密冲压、激光切割及数控加工，减少后续机加工余量，提高材料利用率。

## 四、技术特点

**合金设计思路**：XM16以铁为基体，通过加入17%的铬提供耐腐蚀基础，7%的镍稳定奥氏体组织并降低磁导率，1%的铝作为沉淀硬化元素。在时效处理过程中，铝与镍形成NiAl金属间化合物析出相，弥散分布于基体中，显著提升材料强度。同时，碳含量控制在0.09%以下，避免碳化物大量析出影响耐蚀性和韧性。

**冶炼工艺**：采用真空感应熔炼+真空自耗重熔双联工艺。首先在真空感应炉中精炼，去除气体和有害杂质，然后通过真空自耗重熔进一步净化，降低氧、氮、氢含量至极低水平（氧含量≤30ppm，氮含量≤50ppm），确保材料纯净度和组织均匀性，减少非金属夹杂物对疲劳性能的影响。

**热处理制度**：标准热处理分为三步。第一步为固溶处理，加热至1050°C±10°C，保温时间按板厚每毫米1.5分钟计算（不少于15分钟），随后水淬至室温，获得单相奥氏体组织。第二步为调整处理，加热至760°C±5°C，保温90分钟，空冷至室温，促使碳化物部分析出并调整基体成分。第三步为时效处理，加热至565°C±5°C，保温90分钟，空冷，使NiAl相均匀析出，达到最高强度状态。如需提高韧性，可选用510°C时效方案。

**显微组织控制**：固溶处理后组织为均匀的奥氏体晶粒，晶粒度控制在5至8级。时效处理后，NiAl析出相尺寸控制在10nm至30nm，分布密度为10^18至10^19个每立方厘米。严格控制δ铁素体含量不超过5%，避免对无磁性能和韧性的不利影响。每批产品均进行金相检验，确保组织合格。

**无损检测及质量保证**：所有冷轧板均进行超声波探伤，检测灵敏度为φ0.5mm当量平底孔，确保内部无裂纹、夹渣、气孔等缺陷。表面进行液体渗透检测，灵敏度等级为2级，确保无表面开口缺陷。每批产品均进行光谱分析验证化学成分，硬度检测采用洛氏硬度计，每张板材至少检测3个点。批次可追溯，每张板材标记有唯一批号。

## 五、应用领域

**航空电子设备领域**：用于制造陀螺仪框架、加速度计壳体、惯性导航系统支架等无磁零件，确保设备在强电磁环境下正常工作。

**航空发动机领域**：用于制造压气机叶片锁片、弹簧卡圈、密封环等高温高应力部件，工作温度可达350°C。

**航空结构件领域**：用于制造飞机起落架连杆、作动筒连接件、机翼调节机构支架等承力零件，要求高强度和耐疲劳。

**精密仪器领域**：用于制造医疗核磁共振设备中的无磁紧固件、科研实验用无磁夹具、高精度测量仪器底座等。

**海洋工程领域**：用于制造深海探测设备中的无磁外壳、水下连接器、传感器保护罩等，要求耐海水腐蚀和无磁。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：碳C≤0.09；硅Si≤1.00；锰Mn≤1.00；磷P≤0.040；硫S≤0.030；铬Cr 16.00至18.00；镍Ni 6.50至7.75；铝Al 0.75至1.50；铁Fe余量。

**力学性能（室温，典型值，以实际质保书为准）**：固溶时效状态：抗拉强度Rm≥1250MPa（典型值1350MPa）；屈服强度Rp0.2≥1100MPa（典型值1250MPa）；延伸率A≥8%（典型值12%）；硬度HRC 40至45。高温性能（350°C）：抗拉强度≥1050MPa；屈服强度≥950MPa。

**物理性能（典型值）**：密度7.81g/cm³；熔点1415°C至1450°C；热导率（20°C）15.5W/(m·K)；电阻率（20°C）0.82μΩ·m；线膨胀系数（20°C至100°C）10.8×10^-6/°C；弹性模量204GPa。

**耐腐蚀性能（典型值）**：在3.5%氯化钠溶液中，点蚀电位≥300mV（SCE）；临界点蚀温度CPT≥25°C（按ASTM G48方法A测试）；在海洋大气环境中暴露一年，腐蚀速率≤0.02mm/年。

**磁性能（典型值）**：固溶时效状态相对磁导率μ≤1.02；冷加工后（变形量50%）相对磁导率μ≤1.05。

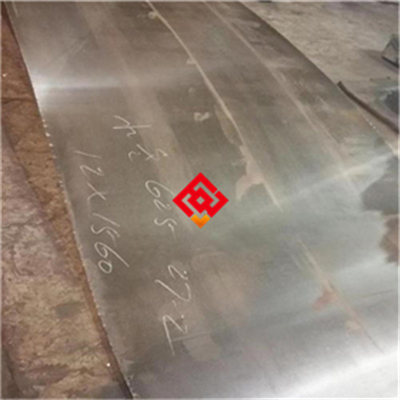

**产品规格范围**：冷轧板厚度0.3mm至6.0mm；宽度600mm至1250mm；长度1000mm至3000mm。可供应定尺或卷板。

**交货状态**：固溶处理+时效处理状态，表面经酸洗钝化处理，表面粗糙度Ra≤1.6μm。也可按客户要求供应固溶状态（未时效）或冷轧状态。

**批次溯源码解读**：编码规则为MJ-XM16-年月-炉号-热处理批号-规格代码。例如：MJ-XM16-202504-0512-HT08-0.5×1000×2000，表示上海墨钜生产，牌号XM16，2025年4月生产，炉号0512，热处理批号HT08，规格为厚度0.5mm、宽度1000mm、长度2000mm。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

第一，避免在370°C至480°C温度区间长期服役，该区间可能导致过时效，使NiAl析出相粗化，降低材料强度。第二，禁止在含氯离子浓度超过200ppm的酸性介质中使用，可能引发应力腐蚀开裂。第三，焊接后必须进行固溶+时效处理，否则焊缝区域强度下降且磁导率升高，无法满足无磁要求。第四，该材料加工硬化倾向明显，冷变形量超过20%时需进行中间退火（固溶处理），避免因加工硬化导致开裂。第五，表面划伤或磕碰会破坏钝化膜，降低耐腐蚀性能，加工和搬运过程中应使用软质垫层保护。第六，严禁在未进行充分预热的情况下进行快速加热或冷却，可能因热应力导致变形或开裂。第七，该材料对氢脆敏感，酸洗后必须进行去氢处理（加热至200°C保温2小时以上）。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥通风处，环境温度-10°C至+40°C，相对湿度不超过60%。板材应放置在木质或橡胶垫材上，距地面高度不低于200mm，避免与地面直接接触。禁止与酸、碱、盐、重金属粉末等腐蚀性物质混存，禁止与碳钢接触，防止铁离子污染导致点蚀。

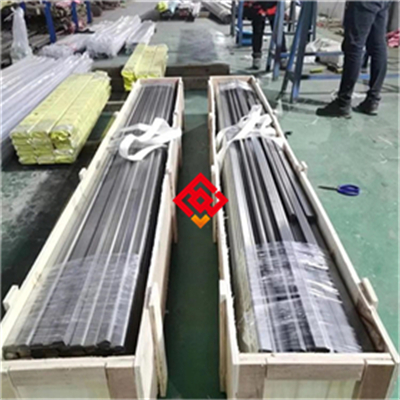

**包装规范**：每张板材之间夹入中性防锈纸，外层包裹塑料薄膜并加入干燥剂（硅胶包），最后装入木箱或编织袋。木箱内壁衬有泡沫板，防止运输中碰撞划伤。包装外标注牌号、规格、批号、重量及“防潮”“勿压”标识。

**运输注意事项**：运输过程中必须固定牢固，使用尼龙带或软质绑带固定，禁止使用钢丝绳直接接触板材表面。车辆应配备防雨篷布，严禁露天暴晒或雨淋。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳或铁钩直接接触板材。明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷板材、禁止用硬物刮擦表面。

## 九、加工操作规范

**切割操作**：推荐使用激光切割或水刀切割，切割精度高且热影响区小。激光切割参数：功率2kW至4kW，切割速度1m/min至3m/min，辅助气体为氮气（纯度≥99.99%）。水刀切割：压力350MPa至400MPa，磨料为石榴石砂，切割速度0.5m/min至1.5m/min。厚度超过3mm时，也可使用带锯切割，锯条齿距4至6齿/英寸，切割速度30m/min至50m/min，冷却液为乳化液。注意事项：切割后边缘必须打磨去除毛刺和熔渣，使用不锈钢专用砂轮片。禁止使用普通砂轮片，因其含铁杂质会嵌入材料表面，引发点蚀。详细切割参数表请向上海墨钜索取说明书。

**焊接操作**：推荐使用钨极氩弧焊（TIG）或手工电弧焊。TIG焊接：填充金属选用ER630或同材质焊丝，直径1.6mm至2.4mm；焊接电流60A至120A（视板厚而定），电压12V至16V，焊接速度80mm/min至150mm/min；保护气体为氩气（纯度≥99.99%），流量10L/min至15L/min；层间温度控制在100°C以下。手工电弧焊：焊条选用E630-16，直径2.5mm至3.2mm，焊接电流70A至110A，直流反接。焊后必须进行固溶+时效处理：加热至1050°C保温30分钟，水淬，再加热至565°C保温90分钟，空冷。注意事项：焊接前必须清除坡口及两侧20mm范围内的油污、氧化皮。禁止使用含硫或含氯的清洗剂。禁止在无保护气体的条件下进行焊接。详细焊接工艺参数包请向上海墨钜索取说明书。

**热处理操作**：固溶处理：加热至1050°C±10°C，保温时间按板厚每毫米1.5分钟计算（不少于15分钟），水淬，转移时间不超过10秒。调整处理：加热至760°C±5°C，保温90分钟，空冷。时效处理：加热至565°C±5°C，保温90分钟，空冷。注意事项：加热过程中应控制升温速率不超过200°C/小时，防止热应力过大。水淬时水温应保持在20°C至30°C，水槽容量应足够大，确保工件完全浸没。禁止在固溶处理时使用空冷或炉冷，否则无法获得单相奥氏体组织。禁止在时效处理时使用水淬，否则会降低时效效果。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件推荐使用同材质（XM16）或更高级别的不锈钢（如Inconel 718），避免异种金属接触引发电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的材料，如纯石墨垫片或聚四氟乙烯垫片（不含添加剂），禁止使用石棉垫片或含氯橡胶垫片。安装完成后，应对整个组件进行酸洗钝化处理：使用20%硝酸+2%氢氟酸溶液，在50°C至60°C下浸泡20分钟至30分钟，然后彻底冲洗并干燥。注意事项：安装过程中避免使用铁锤直接敲击，应使用铜锤或橡胶锤。

**日常维护方法**：清洁周期为每三个月一次，使用中性清洗剂（pH值6至8）或去离子水，配合软布或海绵擦拭。对于顽固污渍，可使用不锈钢专用清洗剂，禁止使用含氯的漂白剂或盐酸类清洗剂。清洁后需用清水冲洗并擦干。长期停用时应涂抹防锈油保护，防锈油应为中性不含氯类型。

**常见故障及解决方法**：第一，表面点蚀：原因多为氯离子污染或钝化膜破坏。解决方法：使用10%硝酸溶液在50°C下浸泡30分钟进行重新钝化，严重时需打磨去除点蚀坑后重新钝化。第二，焊缝开裂：原因为焊后未进行热处理或热处理参数不当。解决方法：重新进行固溶+时效处理，如裂纹已扩展则需切除焊缝区域重新焊接并热处理。第三，变形：原因为热处理冷却不均或加工应力释放。解决方法：在500°C至600°C进行去应力退火，保温2小时至4小时，炉冷至200°C以下出炉。如变形严重，需进行校平处理。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理、焊接等高温作业时，必须佩戴耐高温手套（耐温≥300°C）、面罩（遮光号≥11）和阻燃服。严禁在未冷却至室温的情况下触碰工件，工件表面温度可能超过800°C，会造成严重烧伤。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能引发爆炸或产生氢气。

**切割加工安全**：激光切割操作人员必须佩戴专用防护眼镜（波长1064nm，遮光号≥5），普通眼镜无法防护。等离子切割必须使用遮光号≥12的面罩，并安装排烟系统，防止金属烟尘吸入。火花隔离：切割区域周围2米内不得放置可燃物，使用防火毯隔离。

**产品损坏或腐蚀后的应急处理**：若发现产品因腐蚀导致泄漏或断裂，应立即停机隔离，切断介质源（如关闭阀门、断开管路）。操作人员必须穿戴防酸碱手套、护目镜和防护服，避免直接接触泄漏介质。泄漏介质应根据其性质进行中和（如酸性介质使用碳酸氢钠溶液中和）并收集，放入专用容器。废弃物分类：沾染腐蚀性介质的废弃物属于危险废物（HW类），应按照当地环保法规交由有资质的处理公司处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择XM16冷轧板时，建议从以下方面进行评估：第一，应用场景匹配度：确认使用温度、环境介质及磁导率要求是否与产品参数匹配，特别是无磁要求严格的航空电子设备，需确认磁导率≤1.02。第二，关键性能参数：对于承力件，重点核对屈服强度和延伸率；对于耐腐蚀要求，可要求提供PREN值（点蚀当量，XM16典型值约17至19）或临界点蚀温度数据。第三，认证要求：航空领域应用需确认是否满足AMS 5528标准，如涉及船级社认证（如DNV、ABS）或NACE标准，需在下单时明确注明。第四，备品备件比例：建议首次采购时增加10%至15%的备品量，以应对加工损耗和后续维修需求。建议客户在收货后核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和磁导率。

## 十四、价格标准

XM16冷轧板的价格根据产品规格、采购数量及附加技术要求确定。参考价格区间：厚度0.5mm至1.5mm规格，单价为120元至180元/公斤；厚度1.5mm至3.0mm规格，单价为100元至150元/公斤；厚度3.0mm至6.0mm规格，单价为90元至130元/公斤。批量折扣政策：采购量≥5吨可享受5%至12%的折扣；≥10吨可享受12%至20%的折扣。小批量试样（≤50公斤）加价规则：通常上浮15%至20%，最低起订量为5公斤。如需附加特殊要求（如双认证、SGS第三方检测、定制热处理），需额外加收费用，具体金额根据项目确定。提示：具体报价请联系曾先生获取精确订单报价，最终价格以书面报价单为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。如因材料内在质量缺陷（如化学成分超标、内部裂纹、非金属夹杂物超标等）导致产品失效，上海墨钜承诺免费更换或全额退款，但不包括因客户加工不当或使用环境不当造成的损坏。

**技术资料**：随货提供中英文质保书，内容包括：化学成分分析报告、力学性能检测报告、超声波探伤报告、尺寸检验记录、磁导率检测报告（如有要求）。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户在加工或使用过程中遇到技术问题，上海墨钜提供24小时内远程技术指导；如需现场服务，工程师可在48小时内抵达客户现场，协助解决工艺问题。

**检测服务**：可根据客户要求安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担。特殊检测项目（如高温持久、疲劳试验、磁导率精确测量）费用可协商。

**备品保障**：该产品停产后五年内，上海墨钜仍提供同质替代产品（如通过调整工艺达到相同性能）或定制加工服务，确保客户备件供应不间断。

**售后响应**：质量问题反馈后2小时内回复确认，48小时内给出初步解决方案。重大质量问题（如批次性缺陷）启动专项处理流程，7个工作日内完成调查并出具处理方案。
