SUS F6NM锻板水轮机叶片用低碳马氏体不锈钢探伤

# SUS F6NM锻板水轮机叶片用低碳马氏体不锈钢探伤产品介绍

## 一、产品概述与适用范围

本产品属于低碳马氏体不锈钢大类，典型牌号为SUS F6NM（对应中国牌号06Cr13Ni4Mo，亦称为CA6NM）。SUS F6NM是一种专为水轮机叶片等大型水力发电核心部件开发的高性能不锈钢锻板，兼具马氏体不锈钢的高强度与低碳设计带来的优良焊接性和韧性。该材料在回火状态下形成回火马氏体组织，同时含有少量逆转变奥氏体，从而在保证抗拉强度不低于760MPa的同时，延伸率可达18%以上，并具备优异的抗空蚀和抗泥沙磨损能力。其适用温度范围通常在-29℃至350℃之间，在低温环境下仍能保持良好的冲击韧性。核心优势包括：一是低碳马氏体设计降低了焊接冷裂纹敏感性；二是通过镍、钼元素的复合添加显著提升耐腐蚀性和淬透性；三是经调质处理后硬度与韧性达到良好平衡，适宜制造大型复杂截面锻件；四是全板超声波探伤合格，满足水轮机叶片对内部致密性的严苛要求；五是具有优良的抗疲劳性能，可承受交变水压冲击。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产供应，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，可执行ASTM A240、ASTM A182、GB/T 4237、NB/T 47008等国内外标准。公司配备真空感应熔炼（VIM）与电渣重熔（ESR）双联工艺，配合大型锻压机和精密热处理炉，实现从钢锭到成品锻板的全流程工艺可追溯。每张锻板均经过严格的无损检测和尺寸检验，确保满足水轮机行业对材料纯净度与力学一致性的高要求。

## 三、核心功能

SUS F6NM锻板具备以下四项核心功能：

第一，抗空蚀与抗泥沙磨损功能。该材料通过合理的硬度与韧性匹配，在水轮机高速水流环境中可有效抵抗气泡溃灭造成的空蚀破坏，同时其表面硬化层能抵御含沙水流的冲刷磨损，实测在含沙量5kg/m³的工况下，年磨损率低于0.15mm（典型值，以实际使用数据为准）。

第二，优异的焊接性能。由于碳含量控制在0.06%以下，并添加4%至6%的镍元素，该材料在焊接热影响区不易产生淬硬马氏体组织，冷裂纹敏感性显著降低。厚度50mm以下板材可不预热直接焊接，焊后经消氢或回火处理即可恢复综合性能。

第三，良好的低温冲击韧性。在-29℃条件下，夏比V型缺口冲击功可达60J以上（典型值，以实际产品质保书为准），适合寒冷地区水电站户外运行环境。

第四，高纯净度与内部致密性。通过真空冶炼和电渣重熔工艺，钢中非金属夹杂物级别控制在细系1.5级以下，气体含量（氧、氢、氮）极低，锻板经100%超声波探伤，符合NB/T 47013.3中I级或II级要求，可确保水轮机叶片在长期交变应力下不发生内部缺陷扩展。

## 四、技术特点

在合金设计思路上，SUS F6NM采用低碳加镍、钼的复合强化方案。碳含量控制在0.06%以下，避免了传统高碳马氏体不锈钢焊接热影响区的脆化问题；镍含量控制在3.5%至5.5%之间，可扩大奥氏体相区，使材料在淬火后获得完全马氏体组织，同时在回火过程中形成少量稳定的逆转变奥氏体，显著提高韧性；钼含量控制在0.4%至1.0%，可增强耐氯化物点蚀能力并提高回火稳定性。

在冶炼工艺方面，采用真空感应熔炼（VIM）加电渣重熔（ESR）的双联工艺路线。VIM可有效脱除钢液中的气体和有害杂质，ESR可进一步细化晶粒、均匀成分并改善偏析，最终获得高纯净度的钢锭。

在热处理制度上，典型工艺为：首先进行奥氏体化，加热至950℃至1050℃保温后空冷或油冷淬火，得到马氏体组织；随后进行第一次回火，温度控制在580℃至620℃，空冷；第二次回火（如有需要）在560℃至600℃进行，以稳定组织并调整力学性能。最终获得回火马氏体加少量逆转变奥氏体的双相组织。

在显微组织控制方面，通过优化锻造比和热处理参数，晶粒度可控制在5级至7级，逆转变奥氏体含量约5%至15%，呈薄膜状分布于马氏体板条边界，有效阻碍裂纹扩展。δ铁素体含量控制在1%以下，避免降低韧性和耐蚀性。

在无损检测及质量保证方面，每张锻板均进行100%超声波探伤（UT），检测标准按NB/T 47013.3或ASTM A578执行，可探出直径1.2mm以上当量缺陷；同时进行液体渗透检测（PT）检查表面开口缺陷，必要时附加涡流探伤（ET）。化学成分采用直读光谱仪分析，力学性能采用万能试验机和冲击试验机验证，确保每批产品数据可追溯。

## 五、应用领域

水力发电行业：用于制造混流式、轴流式水轮机的转轮叶片、上下冠、泄水锥等核心过流部件，直接承受高速水流冲击和空蚀磨损。

泵阀制造行业：用于制造大型离心泵叶轮、导叶、泵壳以及高压阀门阀瓣、阀座，适用于含泥沙或腐蚀性介质的水体输送。

海洋工程领域：用于制造海水淡化装置中的泵类部件、海洋平台海水提升泵叶轮，利用其良好的耐海水腐蚀性能。

船舶制造领域：用于制造螺旋桨、舵叶及艉轴密封件等，要求高强度与抗空蚀性能兼备的部件。

石油化工领域：用于制造含硫化氢或二氧化碳介质的阀门和泵体，在不超过350℃的工况下替代部分奥氏体不锈钢以降低成本。

## 六、产品详细参数

化学成分（质量分数，%）：碳C≤0.06；硅Si≤0.80；锰Mn≤1.00；磷P≤0.030；硫S≤0.025；铬Cr 11.5~14.0；镍Ni 3.5~5.5；钼Mo 0.4~1.0；其余为铁Fe。残余元素铜Cu≤0.50，钒V≤0.05（典型值，以实际产品质保书为准）。

力学性能（室温，典型值）：抗拉强度Rm≥760MPa；屈服强度Rp0.2≥550MPa；延伸率A≥18%；断面收缩率Z≥50%；硬度HBW 240~300；夏比V型冲击功（-29℃）KV2≥60J。高温性能（350℃）：抗拉强度Rm≥620MPa（典型值，以实际产品质保书为准）。

物理性能：密度7.75g/cm³；熔点约1470℃；热导率（20℃）约24.5W/(m·K)，（100℃）约26.0W/(m·K)；电阻率（20℃）约0.65μΩ·m；线膨胀系数（20℃~100℃）约10.8×10⁻⁶/℃，（20℃~300℃）约11.6×10⁻⁶/℃；弹性模量约200GPa。

耐腐蚀性能：在氯化物环境中临界点蚀温度CPT（1M NaCl溶液）约15℃至20℃（典型值，以实际测试报告为准）；在含CO₂和微量H₂S的油田水中均匀腐蚀速率低于0.05mm/年；抗应力腐蚀开裂性能优于普通410型马氏体不锈钢。

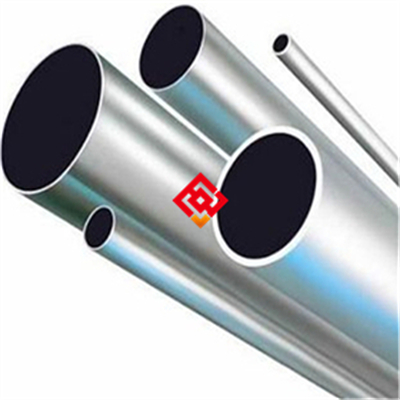

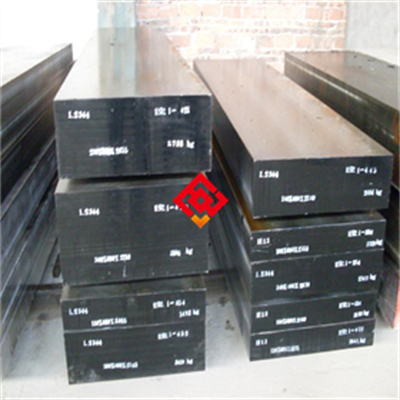

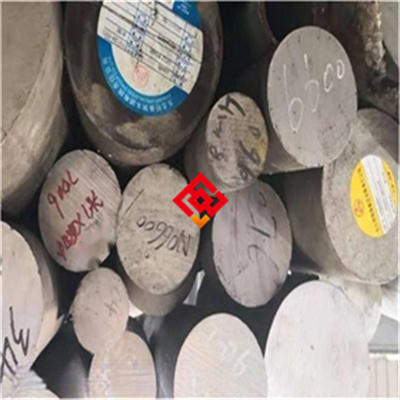

产品规格范围：锻板厚度10mm至300mm，宽度600mm至3000mm，长度1000mm至6000mm；也可按图纸定制异形锻件。棒材直径20mm至600mm，长度3000mm至6000mm。管材外径60mm至500mm，壁厚5mm至50mm。

交货状态：调质（淬火+回火）或回火态交货，表面经酸洗或磨光处理，可根据要求进行粗加工或精加工。

批次溯源码解读：编码规则为MJ-SUSF6NM-年月-炉号-热处理批号-规格代码。例如：MJ-SUSF6NM-202503-2405-HT03-50X2000X4000表示上海墨钜生产的SUS F6NM锻板，生产年月2025年3月，炉号2405，热处理批号03，规格厚度50mm、宽度2000mm、长度4000mm。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

第一，避免在475℃至525℃温度区间长期服役，该区间会导致马氏体不锈钢产生475℃脆性，显著降低冲击韧性。第二，禁止在未经预热或焊后热处理的情况下对厚度超过50mm的锻板进行焊接，否则可能产生冷裂纹。第三，在含氯化物且pH值低于3的强酸性环境中，SUS F6NM的耐蚀性下降，不建议用于盐酸或稀硫酸介质。第四，加工过程中切削量过大时易产生加工硬化，应采用低速大进给策略，必要时进行中间退火。第五，表面划伤或磕碰会破坏钝化膜，在腐蚀性介质中可能诱发点蚀，因此运输和安装过程中应使用保护垫层。第六，焊接后必须进行消氢处理（300℃至350℃保温2小时）或回火处理，否则焊缝区氢致延迟裂纹风险较高。

## 八、存储与运输指南

存储环境要求：温度控制在-10℃至40℃之间，相对湿度不超过70%。锻板应放置在平整的木质或橡胶垫木上，离地至少150mm，防止地面潮气侵蚀。禁止与酸、碱、盐类化学品及重金属粉末混放，避免发生电化学腐蚀。

包装规范：锻板表面涂覆防锈油或气相防锈剂，外层包裹塑料薄膜，内部放置干燥剂，最外层采用木箱或钢带加固的编织袋包装。对于出口或海运，应增加真空包装或铝箔复合袋。

运输注意事项：运输过程中锻板应平放并用绑带固定，防止滑动碰撞。车辆顶部需加盖防雨布，严禁暴晒或雨淋。吊装时使用尼龙吊带或带有橡胶衬垫的钢丝绳，禁止钢丝绳直接接触锻板表面，以免造成划伤。明确标注禁止行为：禁止与腐蚀性物质混装；禁止露天存放；禁止踩踏或抛掷锻板；禁止在未经防护的条件下使用叉车货叉直接顶撞板面。

## 九、加工操作规范

切割：推荐采用等离子切割或带锯切割。等离子切割时电流根据板厚调整，厚度30mm以下建议电流150A至250A，切割速度300mm/min至500mm/min；厚度50mm以上建议电流300A至400A，速度200mm/min至300mm/min。切割后热影响区需用砂轮打磨去除至少2mm，消除淬硬层。禁止使用普通氧化铝砂轮片，应使用锆刚玉或碳化硅砂轮。激光切割适用于厚度20mm以下板材，水刀切割适用于所有厚度且无热影响区。

焊接（适用时）：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属应选用同材质焊丝如ER410NiMo或更高等级的ER410NiMo-1。焊接电流TIG为90A至180A，MIG为180A至280A；焊接电压TIG为12V至16V，MIG为22V至28V；焊接速度100mm/min至200mm/min。层间温度控制在150℃至200℃。保护气体采用纯度99.99%的氩气，流量12L/min至18L/min。焊后应立即进行消氢处理（300℃至350℃保温2小时），然后在580℃至620℃回火保温2小时，空冷。禁止在无保护气体或层间温度超过250℃的情况下施焊。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理：固溶（淬火）温度980℃至1020℃，保温时间按板厚每25mm保温1小时计算，空冷或油冷；第一次回火温度590℃至610℃，保温时间每25mm保温1.5小时，空冷；第二次回火（如需要）温度570℃至590℃，保温时间每25mm保温1.5小时，空冷。禁止在淬火后未回火状态下放置超过4小时，否则有开裂风险。禁止使用水淬冷却，以免产生过大的热应力。

## 十、安装与维护建议

安装要点：连接件材质应选用同级别或更高级别的SUS F6NM或17-4PH不锈钢，避免使用碳钢螺栓以防电偶腐蚀。密封垫片应选用不含卤素的柔性石墨或聚四氟乙烯（PTFE）垫片，禁止使用含氯橡胶。安装完成后应对焊缝及热影响区进行酸洗钝化处理（使用硝酸与氢氟酸混合液，浓度硝酸15%至20%，氢氟酸2%至5%），以恢复钝化膜。

日常维护方法：每季度进行一次表面清洁，使用中性清洗剂（pH值6至8）或去离子水冲洗，禁止使用含氯洗涤剂。每年检查一次表面状态，如发现锈斑或点蚀，应使用不锈钢专用钝化膏局部处理。对于水轮机叶片，建议每个检修周期进行超声波测厚，监测磨损量。

常见故障及解决方法：第一，表面点蚀：若发现微小点蚀坑，应使用细砂纸打磨至光亮，然后重新钝化处理；若点蚀密集且深度超过1mm，需评估是否更换部件。第二，焊缝开裂：首先停机并泄压，清除开裂焊缝，重新焊接并按规范进行焊后热处理，同时检查焊接工艺参数是否合规。第三，变形：若锻板在使用中出现弯曲或扭曲，应停机检查是否存在超温或过载情况，必要时进行热矫形处理（温度控制在550℃至600℃），然后重新回火。

## 十一、安全警示与应急处理

高温操作安全：在进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温不低于300℃）、防护面罩（遮光号10至12）和阻燃服。禁止触碰未冷却至室温的工件，现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火以防触电或蒸汽烫伤。

切割加工安全：等离子切割或磨光作业时，操作人员应佩戴遮光号至少11的防护面罩，并确保排烟系统正常运行，及时排除金属烟尘。火花隔离区应设置防火毯，周围不得放置易燃物。

产品损坏或腐蚀后的应急处理：若发现锻板发生严重腐蚀或开裂导致介质泄漏，应立即停机并切断介质源。人员应穿戴防酸手套、护目镜和防化服，禁止直接接触泄漏介质。对于泄漏的酸性或碱性介质，应使用中和剂（如碳酸氢钠或稀醋酸）处理，然后收集至专用容器。废弃物应分类为危险废物（HW类），交由有资质的处理机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购SUS F6NM锻板时，建议从以下方面评估匹配度：首先，确认应用场景是否属于水力发电、泵阀或海洋工程等本材料适用领域，重点关注介质pH值、氯离子浓度及温度是否在产品耐受范围内。其次，核对关键性能参数，如PREN值（耐点蚀当量，按公式Cr+3.3Mo+16N计算，SUS F6NM典型PREN约17至20）、抗拉强度、低温冲击功及硬度，确保满足设计图纸要求。第三，根据项目认证需求，确认是否需要提供船级社认证（如CCS、DNV、ABS）、NACE MR0175/ISO 15156认证或ISO 9001体系认证。第四，建议采购量中预留5%至10%的备品备件，用于后期维修更换。最后，务必核对上海墨钜原厂质保书，要求提供第三方检测报告（如SGS、BV）以验证力学性能和化学成分，确保产品符合标准。

## 十四、价格标准

SUS F6NM锻板的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求浮动。常规厚度50mm至100mm的锻板，参考价格区间为每吨35000元至55000元（人民币，含税）。具体价格受以下因素影响：厚度小于30mm或大于200mm的规格加价10%至20%；长度超过5000mm的加价5%至10%；要求双认证（如CCS+ABS）或第三方检测（SGS/BV）的，每项附加费用约2000元至5000元；定制热处理（如特殊回火制度）加价5%至10%。批量折扣政策：采购量≥5吨可享受5%至12%的折扣，≥20吨可享受12%至18%的折扣。小批量试样（单批次＜1吨）加价规则通常上浮15%至20%。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、内部裂纹、成分偏析）导致失效的，上海墨钜将免费更换或退款。

技术资料：随货提供中英文质保书（包含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：提供24小时内远程技术指导；如需现场服务，承诺48小时内安排工程师抵达现场。

检测服务：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学分析、拉伸、冲击、硬度、超声波探伤）费用由上海墨钜承担，非常规项目（如高温持久、腐蚀试验）费用另议。

备品保障：该产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保备件供应不断档。

售后响应：质量问题2小时内给予初步回复，48小时内出具初步处理方案，确保客户生产进度不受影响。
