# SUH616冷轧板超超临界汽轮机叶片用耐热钢公差 产品介绍

## 一、产品概述与适用范围

本产品属于耐热钢大类，典型牌号为SUH616（亦称为1Cr11MoNiW1VNbN或AISI 616型马氏体耐热不锈钢）。该材料专为超超临界汽轮机末级及次末级动叶片、静叶片设计，具有优异的高温强度、抗蠕变性能及抗蒸汽氧化能力。适用工作温度范围覆盖550℃至650℃，在超临界及超超临界火电机组的高温高压蒸汽环境中表现稳定。核心优势包括：一、在620℃下仍能保持较高的持久强度，满足长周期运行要求；二、具有优良的抗氧化和抗蒸汽腐蚀性能，表面氧化膜致密；三、冷轧板厚度公差控制严格，可达±0.05mm以内，满足精密加工需求；四、组织均匀，晶粒度控制在6-8级，保证叶片疲劳寿命；五、加工硬化程度适中，冷轧后可不经中间退火直接进行后续冲压或机加工。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）和电渣重熔（ESR）双联工艺线，冷轧生产线采用西门子控制系统，厚度自动调节精度达微米级。上海墨钜严格执行ASTM A565、GB/T 1221及JB/T 11018等国内外标准，全流程从钢锭到冷轧成品实施批次可追溯管理，确保每批次SUH616冷轧板性能一致。

## 三、核心功能

1. **抗高温蠕变与持久强度**：在600℃/100MPa条件下，持久寿命不低于1000小时（典型值，以实际产品质保书为准），延伸率大于15%，满足叶片在高温应力下的长期服役需求。

2. **抗蒸汽氧化与腐蚀**：在650℃饱和蒸汽环境中，氧化增重率低于0.5mg/cm²·100h，表面形成Cr₂O₃和少量Nb、V复合氧化膜，有效阻止蒸汽腐蚀向基体扩展。

3. **精密尺寸公差**：冷轧板厚度公差可控制在±0.05mm以内（0.5-3.0mm厚度范围），宽度公差±0.5mm，满足叶片型线数控铣削的毛坯余量要求。

4. **良好的冷加工成形性**：在退火态（硬度≤HB 240）下，可进行冷冲压、冷弯及精密下料，加工后不产生微裂纹，冷变形率可达15%而不需中间退火。

5. **优异的高温组织稳定性**：在长达10万小时的服役过程中，马氏体板条组织不发生明显粗化，Laves相和MX相（Nb、V碳氮化物）弥散分布，阻止位错运动，延缓蠕变第三阶段。

## 四、技术特点

**合金设计思路**：SUH616在传统1Cr11MoV基础上加入W、Nb、N等强化元素。W固溶强化基体，提高再结晶温度；Nb与C、N形成纳米级MX相（碳氮化物），钉扎晶界与位错；N替代部分C，降低δ铁素体形成倾向，同时提高抗蠕变能力。Mo和V形成MC型碳化物（M代表金属元素，C代表碳），在回火过程中二次析出，增强高温强度。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM脱除气体和低熔点杂质，ESR进一步净化钢液，降低硫、磷、氧含量（S≤0.008%，P≤0.015%，O≤20ppm），确保钢锭组织致密，无宏观偏析。

**热处理制度**：产品出厂前执行正火+回火处理。正火温度：1020-1050℃，保温1小时/25mm，空冷至室温；回火温度：720-760℃，保温2-4小时，空冷。最终组织为回火马氏体+弥散碳化物，硬度控制在HB 220-260之间，兼顾强度与加工性。

**显微组织控制**：晶粒度控制在6-8级（ASTM E112标准），δ铁素体含量≤1%，无连续网状碳化物析出。通过控制终轧温度（≥950℃）和冷却速度，避免粗大马氏体形成。每批次采用金相显微镜和扫描电镜（SEM）检验析出相类型与分布。

**无损检测及质量保证**：冷轧板逐张进行超声波探伤（UT），按ASTM A578 C级验收，确保无分层、夹杂及裂纹。厚度采用在线激光测厚仪连续监控，每张板附带独立的探伤报告。化学成分采用直读光谱仪（OES）分析，每炉取样。全流程数据录入批次追溯系统。

## 五、应用领域

- **火力发电行业**：超超临界汽轮机末级动叶片、次末级动叶片，工作温度580-620℃，承受离心应力和蒸汽腐蚀。

- **燃气轮机行业**：压气机后段叶片及涡轮盘隔板，要求抗高温氧化和热疲劳。

- **核电常规岛**：汽水分离再热器（MSR）中的支撑结构件，需抗湿蒸汽腐蚀。

- **化工与石化装备**：高温高压阀门密封件、锅炉管夹持件，温度范围550-650℃。

- **精密模具行业**：要求耐热、耐磨的压铸模具镶件，工作温度600℃左右。

- **航空航天**：发动机高温紧固件及支架（非关键件），替代部分镍基合金以降低成本。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

C 0.10-0.20；Si ≤0.50；Mn 0.30-0.80；P ≤0.020；S ≤0.010；Cr 10.00-12.00；Mo 0.50-1.00；Ni 0.30-0.80；W 0.70-1.20；V 0.15-0.30；Nb 0.15-0.35；N 0.03-0.08；Fe 余量。

**力学性能（室温，典型值，以实际产品质保书为准）**：

抗拉强度Rm ≥760 MPa；屈服强度Rp0.2 ≥620 MPa；延伸率A ≥18%；断面收缩率Z ≥50%；硬度HB 220-260；冲击功Akv（20℃）≥40J。

**高温力学性能（600℃，典型值）**：

抗拉强度Rm ≥450 MPa；屈服强度Rp0.2 ≥350 MPa；持久强度（1000小时）≥180 MPa。

**物理性能**：

密度 7.78 g/cm³（20℃）；熔点 1450-1500℃；热导率 28.5 W/(m·K)（20℃），32.0 W/(m·K)（600℃）；电阻率 0.62 μΩ·m（20℃）；线膨胀系数 11.2×10⁻⁶/K（20-600℃）；弹性模量 210 GPa（20℃），165 GPa（600℃）。

**耐腐蚀/高温性能**：

临界点蚀温度（CPT）≥35℃（3.5% NaCl溶液，典型值）；高温氧化增重率 ≤0.3 mg/cm²·100h（650℃静态空气）；蒸汽氧化速率 ≤0.05 mm/年（600℃/10MPa蒸汽，典型值）。

**产品规格范围**：

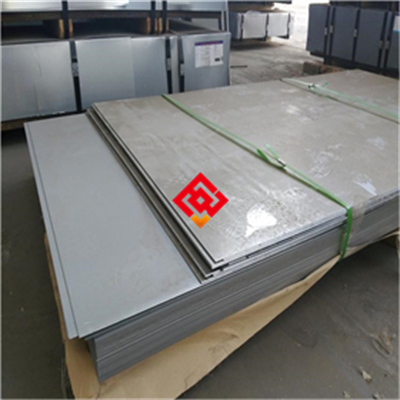

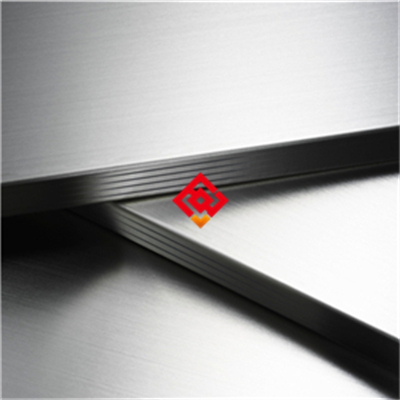

冷轧板厚度 0.3-6.0mm，宽度 600-1500mm，长度 1000-4000mm。可定制卷材，卷重≤5吨。特殊厚度公差要求（如±0.03mm）需协商。

**交货状态**：

冷轧+退火（A态），表面为酸洗或磨光处理，粗糙度Ra≤1.6μm。可提供贴膜防划伤处理。

**批次溯源码解读**：

编码规则示例：MJ-SUH616-202503-356-08-3.0

- MJ：上海墨钜公司代码

- SUH616：牌号

- 202503：生产年月（2025年3月）

- 356：炉号（冶炼炉次编号）

- 08：热处理批次号（第8批正火+回火）

- 3.0：规格代码（厚度3.0mm）

用户可通过编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

1. **避免长期服役在450-550℃区间**：该温度区间易导致回火脆性，冲击韧性下降，建议通过调整回火工艺或避免在该温度范围停留超过1000小时。

2. **禁止接触含氯离子介质**：在高温蒸汽环境中，氯离子会引发应力腐蚀开裂（SCC），蒸汽系统应控制氯离子含量≤0.1ppm。

3. **焊接后必须进行去应力热处理**：若需焊接修复，焊后应在720-760℃进行去应力退火，保温2小时，缓慢冷却，否则焊缝热影响区易产生冷裂纹。

4. **冷加工变形率超过15%需中间退火**：冷轧或冲压变形率超过15%时，应安排中间退火（760℃/1小时空冷），否则材料加工硬化严重，后续加工易开裂。

5. **表面划伤风险**：冷轧板表面如有深度超过0.03mm的划伤，在高温服役中会成为疲劳裂纹源，搬运及加工时必须使用橡胶垫或软质夹具，禁止硬质金属直接接触。

6. **热处理敏感性**：回火温度低于720℃时，碳化物析出不充分，导致高温强度不足；回火温度高于780℃则晶粒粗化，冲击韧性下降。用户自行热处理时必须严格控制温度。

## 八、存储与运输指南

**存储环境要求**：仓库温度应保持在5-40℃，相对湿度≤60%。板材必须放置在木质或橡胶垫材上，垫材高度≥100mm，避免地面潮气。禁止与酸、碱、盐、重金属粉末（如铜粉、锌粉）混存，防止电偶腐蚀或化学污染。

**包装规范**：每张冷轧板间夹中性纸或塑料薄膜，外层用防锈纸包裹，内放干燥剂（硅胶包，每平方米不少于2包），整体装入木箱或钢带捆扎的编织袋中。木箱内壁衬防水塑料布，箱体标注“防潮”“勿压”标识。出口包装需符合IPPC（国际植物保护公约）熏蒸标准。

**运输注意事项**：运输过程中板材必须平放，避免立放或倾斜。使用尼龙吊带或带橡胶护角的钢丝绳吊装，禁止钢丝绳直接接触板面。车辆顶部加盖防水篷布，防止雨水和暴晒。装载高度不超过车厢板，防止急刹车时板材移位。严禁抛掷、踩踏或坐在包装件上。

**明确标注禁止行为**：禁止与腐蚀性物质（酸、碱、氯盐）混放；禁止露天存放；禁止用金属钩直接钩取；禁止叠放超过3层（超过3层需加隔板支撑）。

## 九、加工操作规范

**切割方法**：

推荐采用带锯切割或激光切割。带锯时使用双金属带锯条，线速度15-25m/min，进给量0.05-0.10mm/齿，切削液使用水基乳化液。激光切割推荐光纤激光器，功率2-4kW，切割速度1-3m/min，辅助气体为氮气（纯度≥99.99%），气压0.8-1.2MPa。切割后边缘需用细砂轮（粒度≥120#）打磨去除热影响区氧化皮和毛刺。禁止使用普通树脂砂轮片切割，因其易产生过热裂纹和表面渗碳。

**焊接（如适用）**：

推荐采用钨极氩弧焊（TIG）或手工电弧焊（SMAW）。填充金属牌号推荐ERNiCr-3（镍基焊丝）或与母材同质的SUH616焊条。TIG焊接参数：电流80-120A，电压12-16V，焊接速度60-100mm/min，层间温度≤150℃。保护气体为氩气（纯度≥99.999%），流量10-15L/min。焊后立即在720-760℃进行去应力退火，保温2小时，空冷。禁止在无保护气体或潮湿环境下焊接，禁止使用酸性焊条。详细焊接工艺参数包请向上海墨钜索取说明书。

**热处理**：

用户如需调整硬度或组织，可按以下制度执行：固溶处理（正火）：1020-1050℃，保温时间按厚度1小时/25mm，空冷；回火处理：720-760℃，保温2-4小时，空冷。注意事项：加热前必须清洁表面油污，防止渗碳；冷却方式必须为空冷，禁止水淬，否则产生马氏体裂纹；回火后应缓慢冷却至室温后方可吊运。禁止在无保护气氛的炉中加热，避免表面氧化脱碳。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐使用同材质SUH616或更高级别的镍基合金（如Inconel 718），避免使用普通不锈钢螺栓，防止高温接触电位腐蚀。密封垫片应选用无石棉、无卤素的高温石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装完毕后，对焊缝及热影响区进行酸洗钝化处理，酸洗液推荐10%硝酸+2%氢氟酸（体积比），温度40-50℃，浸泡10-15分钟，后用去离子水冲洗干燥。

**日常维护方法**：每三个月进行一次外观检查，重点观察叶片表面是否有锈斑、点蚀或氧化皮剥落。清洁周期为半年，清洗剂使用中性pH7-8的专用不锈钢清洗液，禁止使用含氯、含氟的酸性清洗剂。若表面出现轻微氧化，可用2000#细砂纸轻轻打磨后重新钝化。防锈处理：长期停运期间，表面涂覆高温防锈油（耐温≥150℃），并用塑料薄膜覆盖。

**常见故障及解决方法**：

1. **表面点蚀**：若出现直径0.5-2mm的点蚀坑，通常由蒸汽中氯离子超标或表面钝化膜破损引起。处理措施：停机后清除点蚀区域，用不锈钢焊条补焊，磨平后重新钝化；同时检查蒸汽系统氯离子含量并调整水处理工艺。

2. **焊缝开裂**：多因焊后未及时热处理或层间温度过高。处理措施：切除开裂部分，重新焊接并严格执行焊后去应力退火（720℃/2小时），若裂纹深入基体则需更换部件。

3. **叶片变形**：超温或超负荷运行导致蠕变变形。处理措施：测量变形量，若小于设计余量可继续使用；若超标则更换新叶片，同时核查运行工况是否超出设计温度范围。

## 十一、安全警示与应急处理

**高温操作安全**：操作热处理炉或接触高温工件时，必须佩戴耐高温手套（耐温≥300℃）、面罩及阻燃服。禁止徒手触碰未冷却工件（表面温度可高达700℃）。现场灭火器必须为干粉或二氧化碳型，严禁使用水或泡沫灭火器，防止触电或蒸汽爆炸。

**切割加工安全**：激光切割操作人员必须佩戴遮光号≥5的防护面罩，防止激光反射损伤眼睛。现场应配备排烟系统，及时抽除金属烟尘。火花隔离：切割区域周围1米内不得放置易燃物，地面铺设防火毯。禁止在无通风条件下切割，防止粉尘积聚爆炸。

**产品损坏或腐蚀后的应急处理**：

- 发现产品开裂或腐蚀泄漏时，立即停机并隔离故障区域。

- 切断蒸汽或介质源，关闭上下游阀门。

- 人员穿戴防酸服、防碱手套及护目镜，避免接触泄漏介质（可能为高温蒸汽或腐蚀性液体）。

- 对泄漏介质进行中和（如酸性介质用碳酸氢钠中和）并收集，禁止直接排入下水道。

- 废弃物（如腐蚀产物、废弃板材、废酸液）按危险废物（HW类）分类，交由有资质的处理公司处置，严禁混入普通垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度进行选型：对于超超临界汽轮机末级叶片，需重点核对高温持久强度（600℃/100MPa条件下≥1000小时）及抗蒸汽氧化速率指标；对于燃气轮机压气机叶片，需关注室温冲击韧性和疲劳极限。关键性能参数方面，可要求提供PREN值（点蚀当量，SUH616典型值≥18）或高温持久强度数据。认证要求：如用于出口或核电项目，需确认是否提供船级社认证（如DNV、BV）、NACE MR0175或ISO 9001证书。建议用户核对上海墨钜原厂质保书中的炉号和批次号，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能。备品备件比例建议按实际安装量的10-15%储备，以防突发更换需求。

## 十四、价格标准

SUH616冷轧板参考价格区间：厚度0.5-3.0mm，普通公差等级，单价为45-65元/公斤（含税，不含运费）；精密公差（±0.05mm）加价15-20%。批量折扣政策：单批次采购量≥5吨，可享受5-12%折扣，具体折扣比例根据规格复杂度和交货期协商。小批量试样（≤100公斤）加价15-20%，最小起订量为10公斤。附加技术要求（如双认证、第三方检测、定制表面处理）另计费用。具体报价请联系曾先生获取精确订单报价，报价有效期15天。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、内部裂纹、分层等）导致产品失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话/视频）；如需现场服务，48小时内工程师抵达客户工厂。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、力学、探伤）费用由上海墨钜承担，特殊项目（如高温持久、蠕变）费用另议。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户设备维护需求不受影响。

**售后响应**：质量问题2小时内回复，48小时内出具初步处理方案，重大质量问题启动快速换货流程。
