# Rene41锻板火箭发动机涡轮盘用镍基高温合金探伤产品介绍

## 一、产品概述与适用范围

本产品属于**镍基高温合金**大类，典型牌号为**Rene41**。Rene41是一种沉淀硬化型镍基高温合金，通过在镍基体中加入钴、铬、钼、钛、铝等元素，形成γ‘强化相（Ni3(Al,Ti)型金属间化合物），使合金在高温下保持优异的强度与抗氧化性能。该合金长期使用温度范围可达650°C至980°C，短时极限使用温度可达1040°C。核心优势包括：一、高温抗拉强度与屈服强度优异，在760°C时抗拉强度仍可保持在1100MPa以上；二、良好的抗热疲劳性能，适应火箭发动机涡轮盘频繁启停的剧烈热循环工况；三、优异的抗高温氧化与热腐蚀能力，表面可形成致密的Cr2O3与Al2O3复合氧化膜；四、组织均匀致密，经真空冶炼与严格锻造工艺后，可满足超声波探伤A级或B级要求，确保内部无冶金缺陷；五、良好的长期组织稳定性，在服役温度下γ‘相粗化速率低，延长部件寿命。该产品专为火箭发动机涡轮盘、航天发动机热端部件、高温紧固件及核反应堆结构件等极端工况场景设计。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地为**中国上海**。上海墨钜特殊钢有限公司是一家专业从事特殊钢及镍基、钴基高温合金材料研发、冶炼、锻造与精密加工的高新技术企业。公司拥有真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）、电渣重熔炉（ESR）等先进冶炼设备，以及万吨级锻造压机、精密轧机、热处理炉群和全自动超声波探伤系统。公司严格执行ASTM B637、AMS 5712、GB/T 14992等国内外标准，从原材料入厂到成品出厂实施全流程工艺可追溯管理，每件产品均配备唯一批次编码及原厂质保书。

## 三、核心功能

1. **耐高温氧化与热腐蚀**：Rene41合金在980°C以下可形成稳定的Cr2O3与Al2O3保护膜，抗氧化增重率低于0.1mg/cm²·h（1000°C，100h），可有效抵抗燃气中的硫、钒等腐蚀介质，适用于火箭发动机燃烧室出口等高温燃气冲刷环境。

2. **高强韧性兼顾**：室温抗拉强度可达1350MPa以上，屈服强度≥1050MPa，延伸率≥12%；在760°C高温下抗拉强度仍≥1100MPa，屈服强度≥950MPa，延伸率≥10%，兼具高强度与一定塑性，避免脆性断裂。

3. **优异抗热疲劳与抗蠕变性能**：经标准热处理后，合金在760°C/550MPa条件下持久寿命超过100小时，蠕变延伸率≤5%，可承受火箭发动机涡轮盘从点火到关机过程中的剧烈温度梯度与离心应力。

4. **良好的冷热加工性能**：合金在固溶状态下具有良好塑性，可进行热锻、热轧、冷拉等加工。锻造温度范围控制在1050°C至1180°C，终锻温度不低于950°C，锻后需立即进行固溶处理以消除加工应力。

5. **探伤级内部质量**：通过真空自耗重熔（VAR）工艺去除气体与夹杂物，再经多向锻造破碎碳化物与氮化物，最终产品可满足ASTM E213或GB/T 4162超声波探伤A级要求，缺陷当量直径≤0.5mm，确保涡轮盘等关键转动件服役安全。

## 四、技术特点

### 合金设计思路

Rene41合金的设计核心是通过添加钴（Co，10-12%）提高基体固溶强化效果，并降低基体堆垛层错能，抑制高温蠕变；铬（Cr，18-20%）提供抗氧化与耐腐蚀能力，同时形成碳化物强化晶界；钼（Mo，9-11%）进一步强化固溶体并提高高温强度；钛（Ti，3.0-3.5%）与铝（Al，1.4-1.8%）共同形成γ’相（Ni3(Al,Ti)），体积分数约30-35%，是主要的沉淀强化相；碳（C，0.06-0.12%）与硼（B，0.003-0.010%）用于控制晶界碳化物形态，提升晶界强度与持久寿命。

### 冶炼工艺

采用“真空感应熔炼+真空自耗重熔”双联工艺。首先在VIM炉中精炼脱除气体与有害杂质（氧、氮、氢），合金化后浇注成自耗电极；再经VAR二次熔炼，进一步降低夹杂物含量，改善铸锭凝固组织，减轻宏观偏析。对于探伤级产品，必要时增加电渣重熔（ESR）环节，以进一步净化钢液。

### 热处理制度

标准热处理制度为：**固溶处理**：1080°C±10°C，保温1小时，油淬或快速空冷；**时效处理**：760°C±5°C，保温16小时，空冷。固溶处理使γ‘相重新溶解，获得过饱和固溶体，时效过程中析出均匀细小的γ’相（尺寸约0.1-0.3μm），同时晶界析出断续分布的M23C6碳化物，提升高温性能。对于涡轮盘等大截面锻件，可采用阶梯固溶（先低温后高温）以控制晶粒度。

### 显微组织控制

目标晶粒度控制在ASTM 4-6级，避免粗晶导致疲劳性能下降。通过控制锻造温度与变形量，实现动态再结晶细化晶粒。γ‘相体积分数约30%，形态以球形与立方体混合为主，分布均匀。δ相（Ni3Nb）含量应严格控制，因其会降低持久强度。碳化物主要为MC型（TiC、NbC）与M23C6型，呈断续链状分布于晶界，防止晶界滑移。

### 无损检测及质量保证

每件产品均进行100%超声波探伤，采用水浸法或接触法，频率5-10MHz，灵敏度校准至φ0.8mm平底孔当量，验收标准按N类或A级执行。表面缺陷采用荧光渗透检测（FPI）或磁粉探伤（若材料有磁性）。化学成分采用直读光谱仪与碳硫分析仪检测；力学性能在室温与高温下分别测试；显微组织采用金相显微镜与扫描电镜评估。所有数据记录于批次质保书，可追溯至冶炼炉号与热处理批次。

## 五、应用领域

- **航空航天**：火箭发动机涡轮盘、涡轮叶片、燃烧室壳体、高温螺栓与螺母，用于液体火箭发动机及固体火箭发动机热端部件。

- **燃气轮机**：地面及舰船燃气轮机涡轮盘、导向叶片、密封环，工作温度可达950°C。

- **核工业**：核反应堆控制棒驱动机构、高温气冷堆换热器管板，要求耐高温与中子辐照稳定性。

- **石油化工**：乙烯裂解炉管支撑件、催化裂化装置高温阀门，用于含硫、含氯的高温腐蚀环境。

- **汽车工业**：高性能赛车发动机排气阀、涡轮增压器转子，要求轻量化与耐热疲劳。

- **模具工业**：高温热作模具（如铜合金挤压模具）、压铸模具镶块，利用其高红硬性。

## 六、产品详细参数

### 化学成分（wt%，典型范围，以实际质保书为准）

碳C：0.06-0.12%；锰Mn：≤0.10%；硅Si：≤0.50%；磷P：≤0.015%；硫S：≤0.010%；铬Cr：18.0-20.0%；钴Co：10.0-12.0%；钼Mo：9.0-11.0%；钛Ti：3.0-3.5%；铝Al：1.4-1.8%；铁Fe：≤1.0%；硼B：0.003-0.010%；锆Zr：≤0.05%；镍Ni：余量。

### 力学性能（典型值，以实际产品质保书为准）

- 室温：抗拉强度≥1350MPa；屈服强度≥1050MPa；延伸率≥12%；断面收缩率≥15%；硬度HRC 38-44（时效态）。

- 760°C高温：抗拉强度≥1100MPa；屈服强度≥950MPa；延伸率≥10%；断面收缩率≥12%。

- 持久性能（760°C/550MPa）：断裂时间≥100h；延伸率≥5%。

- 冲击功（室温）：≥20J（夏比V型缺口）。

### 物理性能（典型值）

- 密度：8.25 g/cm³（室温）

- 熔点：1315-1370°C（固相线-液相线）

- 热导率：11.3 W/(m·K)（100°C）；18.5 W/(m·K)（800°C）

- 电阻率：1.25 μΩ·m（室温）

- 线膨胀系数：12.6×10⁻⁶/°C（20-100°C）；15.8×10⁻⁶/°C（20-800°C）

- 弹性模量：210 GPa（室温）；165 GPa（760°C）

### 耐腐蚀/高温性能

- 抗氧化增重率：≤0.08 mg/cm²·h（1000°C，100h，静态空气）

- 高温持久强度：760°C/550MPa条件下持久寿命≥100h

- 热疲劳抗力：在800-200°C循环条件下，循环次数≥500次（无裂纹）

- 抗硫化腐蚀：在H2S/H2混合气氛中，900°C腐蚀速率≤0.5mm/年

### 产品规格范围

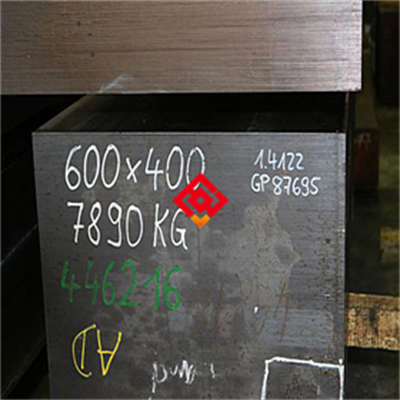

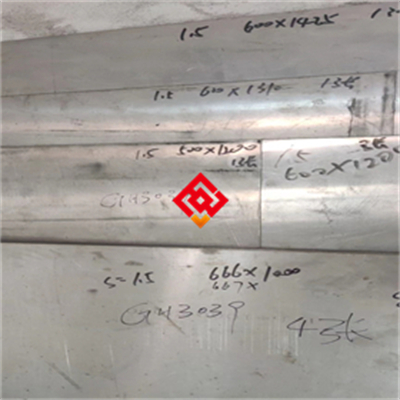

- 锻板（扁钢）：厚度10-200mm，宽度200-1000mm，长度500-3000mm

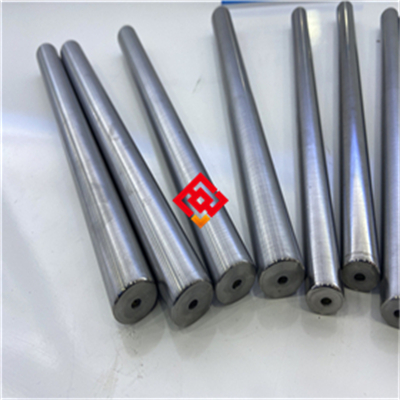

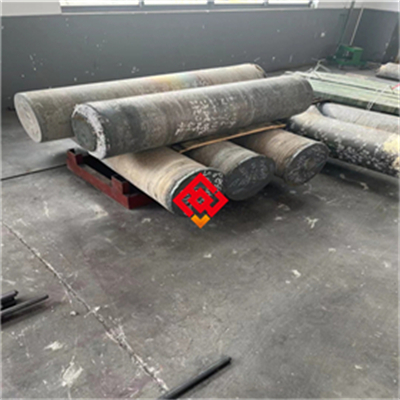

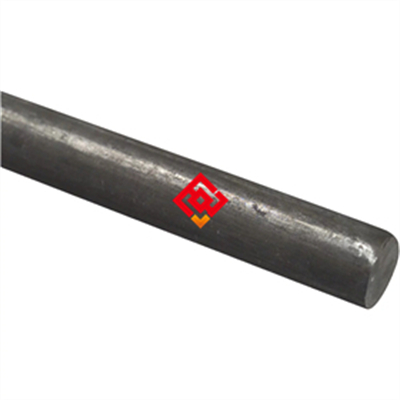

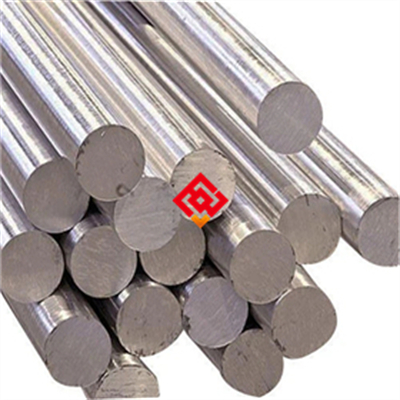

- 圆棒（锻棒/轧棒）：直径20-300mm，长度1000-6000mm

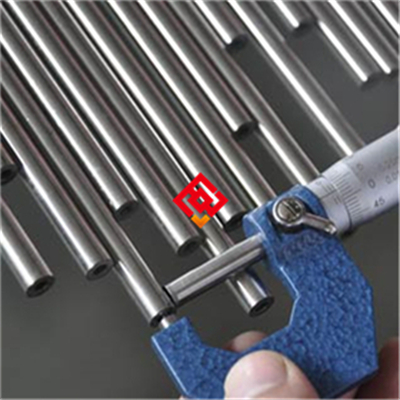

- 管材（无缝管）：外径30-200mm，壁厚5-30mm，长度1000-6000mm

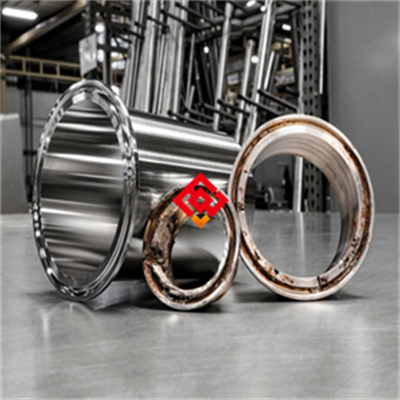

- 锻件（饼/环/块）：按图纸定制，最大单重可达2000kg

- 丝材：直径0.5-8.0mm，盘卷或直条

### 交货状态

- 锻板/棒材：固溶+时效态（或固溶态），表面经车光或磨光处理，粗糙度Ra≤3.2μm

- 管材：固溶+酸洗态，内外表面无氧化皮

- 锻件：固溶+粗加工态，预留加工余量

### 批次溯源码解读

编码规则示例：MJ-R41-202503-A012-H01-SP150

- MJ：上海墨钜特殊钢有限公司代码

- R41：产品牌号Rene41

- 202503：生产年月（2025年3月）

- A012：冶炼炉号（A系列第12炉）

- H01：热处理批次号

- SP150：规格代码（厚度150mm锻板）

客户可通过编码向上海墨钜索取原厂质保书，包含完整化学成分、力学性能、探伤报告及热处理记录。

## 七、注意事项

1. **避免长期服役于650-750°C区间**：该温度区间γ’相易粗化并转化为η相（Ni3Ti），导致强度下降。若必须在该温度区间使用，应缩短检修周期或降低应力水平。

2. **禁止接触含硫、含氯介质**：在高温下硫与氯会破坏氧化膜，引发晶间腐蚀与热腐蚀。若接触，应选用更高铬含量的合金（如Hastelloy X）。

3. **焊接后必须进行焊后热处理**：Rene41焊接热影响区易产生微裂纹，焊后应在760°C进行消除应力热处理（保温4-6小时，空冷），否则服役时可能发生应力腐蚀开裂。

4. **加工硬化倾向显著**：冷加工（如车削、钻孔）后表面硬化层可达HRC 50以上，后续加工前应进行中间退火（1080°C，30分钟，空冷），禁止强行切削导致刀具崩刃。

5. **表面划伤与缺口敏感**：涡轮盘等疲劳部件表面划伤深度超过0.1mm即可能成为疲劳裂纹源。搬运与加工时应用软质材料包裹，禁止使用铁锤直接敲击。

6. **热处理冷却速度敏感**：固溶后若冷却速度过慢（如空冷），会析出粗大γ‘相，降低时效后强度。大截面锻件应确保油淬或强力风冷，避免心部冷速不足。

## 八、存储与运输指南

### 存储环境要求

- 温度范围：5°C至40°C，避免高温高湿

- 相对湿度上限：≤60%

- 地面垫材：木质托盘或橡胶垫，距地面高度≥100mm，防止地面潮气

- 禁止混存物质：酸、碱、盐、重金属粉末、活性硫化物，防止接触腐蚀

### 包装规范

- 防潮防锈：每件产品先用塑料薄膜缠绕包裹，内置干燥剂（硅胶或分子筛），外层用木箱或高强度编织袋封装。锻板类产品表面涂覆防锈油或气相防锈纸。

- 标识：外包装标明产品牌号、规格、批次号、净重、生产日期及“防潮”“勿压”警示标志。

### 运输注意事项

- 固定方式：使用尼龙绑带或柔性吊带固定于运输架，禁止使用钢丝绳直接接触产品表面

- 防雨防暴晒：车辆应配备防雨篷布，避免阳光直射导致包装内温度升高

- 吊装要求：使用专用吊钩或吊带，吊点对称布置，避免单点起吊造成弯曲变形

- 禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用叉车货叉直接顶撞产品表面

## 九、加工操作规范

### 切割

- 推荐方法：厚度≤50mm时采用激光切割或水刀切割；厚度>50mm时采用带锯切割或等离子切割。等离子切割推荐参数：电流200-400A，切割速度200-500mm/min，保护气体为氩气+氢气（混合比80:20）。

- 切割后打磨：切割面必须用氧化铝砂轮或硬质合金旋转锉去除热影响区（深度≥1mm），打磨后表面粗糙度Ra≤6.3μm。

- 注意事项：切割前应确认材料已处于固溶态，避免时效态切割产生微裂纹。

- 禁止：禁止使用普通碳化硅砂轮片（易污染表面）；禁止在切割过程中用水冷却（热应力开裂风险）。

### 焊接（如适用）

- 推荐方法：钨极氩弧焊（TIG）或熔化极气体保护焊（MIG），优先选用TIG。

- 填充金属：推荐使用Rene41同材质焊丝（AMS 5800）或Inconel 718焊丝。

- 焊接参数：TIG焊接电流80-150A，电压10-15V，焊接速度50-100mm/min；层间温度控制在100°C以下。

- 保护气体：高纯氩气（纯度≥99.99%），流量10-15L/min，背面需充氩保护。

- 焊后热处理：760°C±5°C，保温4-6小时，空冷。

- 注意事项：焊前清理坡口及两侧20mm范围内油污、氧化皮，采用丙酮擦拭；焊接过程中应控制热输入，避免过热导致晶粒粗化。

- 禁止：禁止使用含硅、含硫的焊丝；禁止焊后不进行热处理直接服役。

### 热处理

- 固溶处理：1080°C±10°C，保温时间按截面厚度1小时/25mm计算，最少1小时。冷却方式：油淬（推荐）或强力空冷（厚度≤30mm时）。注意事项：固溶后应在24小时内进行时效处理，避免室温时效。

- 时效处理：760°C±5°C，保温16小时，空冷。注意事项：时效后应缓慢冷却至室温，避免急冷导致残余应力。

- 禁止：禁止在固溶后采用水淬（产生裂纹）；禁止时效温度超过770°C（γ’相粗化）。

*详细操作示意图及参数表请向上海墨钜索取说明书。*

## 十、安装与维护建议

### 安装要点

- 连接件材质：螺栓、螺母等紧固件推荐使用同材质Rene41或更高级别合金（如Mar-M247），避免异种金属接触导致电偶腐蚀。

- 密封垫片选型：禁止使用含卤素（氟、氯、溴）的聚四氟乙烯垫片，推荐使用膨胀石墨垫片或云母垫片，防止高温下释放腐蚀性气体。

- 安装后清洁：涡轮盘安装前应用丙酮或无水乙醇擦拭表面，去除防锈油与粉尘；安装完成后，若部件需长期密封，应充入高纯氮气保护。

- 酸洗钝化：若表面存在轻微氧化，可用硝酸+氢氟酸混合液（10% HNO3 + 3% HF）进行酸洗，然后钝化（20% HNO3，40°C，30分钟）。

### 日常维护方法

- 清洁周期：每运行100小时或每次停机检修时清洁一次。

- 清洗剂类型：使用中性水基清洗剂（pH 6-8）或不含氯的有机溶剂（如异丙醇）。禁止使用含氯溶剂（如三氯乙烯）或酸性清洗剂。

- 防锈/防氧化处理：短期存储（≤30天）可涂覆防锈油；长期存储（>30天）应真空包装或充氮密封。

### 常见故障及解决方法

1. **表面点蚀**：若在高温高湿环境中发现表面出现点状腐蚀坑，通常为氯离子或硫化物污染所致。处理方法：用氧化铝微粉打磨去除腐蚀坑（深度≤0.2mm），重新钝化处理；若点蚀深度超过壁厚10%，应更换部件。

2. **焊缝开裂**：焊接后或服役中出现沿焊缝的纵向裂纹，多为焊后未热处理或冷却速度过快导致。处理方法：立即停止服役，用荧光渗透检测确认裂纹范围，打磨清除后重新焊接并严格执行焊后热处理。

3. **变形**：涡轮盘在长期高温服役后出现翘曲或尺寸超差，通常为蠕变或应力松弛所致。处理方法：返厂进行固溶处理（1080°C，1h，油淬）再重新时效，可部分恢复尺寸；若变形量超过设计允许值，应报废更换。

## 十一、安全警示与应急处理

### 高温操作安全

- 必须佩戴的防护装备：耐高温手套（耐温≥200°C）、防溅面罩（聚碳酸酯材质）、阻燃服（NOMEX或类似材料）、高温防护鞋。

- 禁止触碰未冷却工件：热处理出炉后，即使表面温度降至500°C，内部温度仍可能高达800°C，必须等待工件冷却至室温（用接触式测温仪确认）后方可搬运。

- 现场灭火器类型：配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器（水遇高温金属会急剧汽化导致爆炸）。

### 切割加工安全

- 防护面罩：激光切割或等离子切割时，必须佩戴遮光号≥5的防护面罩，防止弧光灼伤眼睛。

- 排烟系统：切割过程中会产生金属烟尘（含镍、铬、钴化合物），必须开启局部排风系统，操作人员佩戴防尘口罩（N95或以上级别）。

- 火花隔离：切割区域应设置防火毯或防火板，隔离可燃物（油布、纸箱等），防止火花引发火灾。

### 产品损坏或腐蚀后的应急处理

- 停机隔离：发现产品泄漏、开裂或严重腐蚀时，立即停止设备运行，关闭上下游阀门，隔离故障区域。

- 切断介质源：若涉及高温燃气或腐蚀性介质，应迅速切断介质供应，并开启紧急排放系统。

- 人员防护：处理泄漏介质时，操作人员必须穿戴防酸/防碱防护服、防化手套与护目镜。若介质为高温气体，应佩戴自给式呼吸器（SCBA）。

- 泄漏介质中和与收集：酸液泄漏用碳酸氢钠中和，碱液泄漏用稀醋酸中和，中和后收集至专用废液桶。固体废弃物（如腐蚀产物、打磨碎屑）按HW类危险废物处置。

- 废弃物处置：分类收集后，委托有资质的危废处理单位进行固化填埋或焚烧处理，禁止随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

- **应用场景匹配度**：请确认您的使用温度、介质腐蚀性及应力水平。Rene41适用于980°C以下的氧化或弱腐蚀环境，若介质中含大量硫、钒或氯，建议选用Hastelloy X或Inconel 625。

- **关键性能参数**：关注PREN值（耐点蚀当量，Rene41的PREN≈36，基于Cr+3.3Mo+16N计算）、高温持久强度（760°C/550MPa条件下持久寿命）、硬度（HRC 38-44）及超声波探伤等级（A级或B级）。

- **认证要求**：若用于航空航天或核工业，需确认提供船级社认证（如CCS、DNV）、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001/AS9100体系认证。

- **备品备件比例**：建议首次采购时按10-15%比例增加备品备件，用于维修更换。批量采购时，可要求上海墨钜提供同批次预留料。

- **质保书核对**：收到产品后，请核对原厂质保书上的批次码与产品标签是否一致，并检查化学成分、力学性能及探伤报告是否满足订单要求。建议要求提供第三方检测报告（如SGS、BV）以验证性能。

## 十四、价格标准

- **参考价格区间**：Rene41锻板产品，厚度10-50mm，单价为280-420元/公斤；厚度50-150mm，单价为350-500元/公斤；棒材（直径20-100mm）单价为300-450元/公斤；定制锻件（按图纸）单价为400-600元/公斤。以上价格为固溶+时效态，含常规探伤与包装费用。

- **批量折扣**：采购量≥1吨，可享3-5%折扣；≥5吨，可享5-12%折扣；≥10吨，可享12-18%折扣。

- **小批量试样加价**：单次采购量<100公斤视为小批量试样，价格上浮15-20%，但可免费提供原厂质保书与推荐加工工艺。

- **附加技术要求加价**：要求双认证（如船级社+NACE）加价5-8%；要求第三方检测（SGS/BV）加价3-5%；要求定制热处理（如阶梯固溶）加价8-12%。

- **提示**：具体报价请联系曾先生获取精确订单报价，因镍、钴等原材料价格波动，报价有效期通常为7个工作日。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离、内部裂纹等）导致产品失效的，上海墨钜负责免费更换或全额退款，但不包括因客户加工或使用不当造成的损坏。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（包含切割、焊接、热处理参数）。

- **技术支持**：客户在加工或使用过程中遇到问题，可拨打技术支持热线，上海墨钜承诺24小时内提供远程指导；如需现场服务，48小时内安排工程师抵达客户现场。

- **检测服务**：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（如化学成分、力学性能、探伤）费用由上海墨钜承担；非常规项目（如高温持久、蠕变、疲劳）费用由客户承担，但可享受优惠价格。

- **备品保障**：产品停产后五年内，上海墨钜仍可为老客户提供同质替代材料或定制加工服务，确保备件供应不中断。

- **售后响应**：质量问题投诉，上海墨钜承诺2小时内回复，48小时内出具初步解决方案。对于紧急停机事故，可启动绿色通道，优先处理。
