PH13-8Mo固溶板飞机结构件用超高强不锈钢公差

# PH13-8Mo固溶板飞机结构件用超高强不锈钢公差

## 一、产品概述与适用范围

PH13-8Mo属于沉淀硬化不锈钢大类，典型牌号为PH13-8Mo（对应UNS S13800、AMS 5629标准）。该产品是一种通过析出强化机制获得超高强度的马氏体时效不锈钢，在固溶状态下供货，具有优异的加工成形性和后续时效硬化潜力。其使用温度范围通常为-196℃至+315℃（短时可达+400℃），在低温环境下仍能保持良好的韧性和抗冲击性能。核心优势包括：一是抗拉强度可达1300MPa以上，时效后典型值在1400-1600MPa级别，属于超高强度不锈钢范畴；二是耐腐蚀性能优于普通马氏体不锈钢，在海洋大气和航空燃油环境中表现出良好的抗均匀腐蚀和应力腐蚀开裂能力；三是具有优良的横向韧性和抗疲劳性能，适合承受交变载荷的结构件；四是固溶状态下硬度适中（HRC 28-35），便于机械加工和冷成形；五是尺寸稳定性好，时效处理后变形量极小，满足精密公差要求。该产品专为飞机结构件设计，特别适用于对强度、韧性和抗疲劳性能有严格要求的承力部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺生产线，严格执行ASTM A693、AMS 5629及GB/T 1220等国内外标准。公司建立了从原材料入厂检验、冶炼过程控制、轧制热处理到成品检测的全流程质量追溯体系，每批次产品均可通过批次编码查询完整的工艺参数和检验记录。PH13-8Mo固溶板的生产过程经过严格的公差控制，厚度公差可达到ASTM A480标准的1/2公差要求，确保飞机结构件装配精度。

## 三、核心功能

第一，超高强度承载功能：PH13-8Mo在时效状态下抗拉强度可达1550MPa，屈服强度不低于1400MPa，延伸率仍保持12%以上，能够承受飞机起落架、机翼接头等关键结构的高应力载荷。第二，优异的抗应力腐蚀开裂功能：在3.5%氯化钠溶液中的抗应力腐蚀门槛值（KISCC）可达30MPa·m^1/2以上，显著优于普通高强度钢，适合在海洋环境服役的飞机部件。第三，良好的低温韧性功能：在-196℃条件下，夏比V型缺口冲击功仍可保持40J以上，满足高空低温环境下的安全要求。第四，精确的尺寸稳定性功能：固溶处理后组织为板条马氏体加少量残余奥氏体，后续时效处理变形量控制在0.05%以内，适合加工精密公差要求的飞机结构件。第五，优异的焊接性能功能：可通过TIG或电子束焊接实现连接，焊后经简单时效处理即可恢复强度，无需复杂的焊后热处理工艺。

## 四、技术特点

在合金设计思路方面，PH13-8Mo通过控制碳含量（≤0.05%）以降低碳化物析出对韧性的损害，同时添加铬（12.0-13.5%）保证耐腐蚀性，镍（7.5-8.5%）稳定奥氏体并促进马氏体转变，钼（2.0-2.5%）增强二次硬化效果并提高抗点蚀能力，铝（0.9-1.35%）作为主要时效强化元素，与镍形成NiAl析出相。冶炼工艺采用真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺，有效降低气体含量（氧≤20ppm、氮≤50ppm）和非金属夹杂物级别，满足航空级纯净度要求。热处理制度：固溶处理温度为925℃±10℃，保温时间按截面厚度每25mm不少于30分钟计算，随后油淬或空冷至室温；时效处理温度为510℃±5℃，保温4小时，空冷。显微组织控制方面，固溶态组织为板条马氏体加少量残余奥氏体（≤5%），晶粒度控制在ASTM 5-8级；时效后析出细小弥散的NiAl相（尺寸约5-10nm），同时控制δ铁素体含量≤1%。无损检测及质量保证方面，每张板材均进行100%超声波探伤（按AMS 2630 Class A级要求），表面进行液体渗透检测（按ASTM E1417），化学成分采用直读光谱仪分析，力学性能按ASTM A370标准进行室温及高温拉伸试验。

## 五、应用领域

航空工业领域：用于飞机起落架结构件，如主起落架外筒、活塞杆、扭力臂等，要求超高强度和抗疲劳性能。航天器结构领域：用于火箭发动机支架、卫星结构连接件，要求轻量化与高强度兼顾。海洋工程领域：用于深海潜水器耐压壳体、海洋平台高强度紧固件，要求耐海水腐蚀和抗应力腐蚀。精密模具领域：用于注塑模具的滑块、顶杆等高耐磨部件，要求尺寸稳定和长寿命。医疗器械领域：用于骨科植入物和手术器械，要求生物相容性和高强度。核工业领域：用于反应堆内部结构件，要求抗辐照和耐高温性能。

## 六、产品详细参数

化学成分（wt%，典型值，以实际质保书为准）：碳C≤0.05；硅Si≤0.10；锰Mn≤0.10；磷P≤0.010；硫S≤0.008；铬Cr 12.0-13.5；镍Ni 7.5-8.5；钼Mo 2.0-2.5；铝Al 0.9-1.35；氮N≤0.05；余量为铁Fe。

力学性能（室温典型值，以实际质保书为准）：固溶状态：抗拉强度1000-1150MPa，屈服强度700-850MPa，延伸率18-22%，硬度HRC 28-33；时效状态（510℃×4h）：抗拉强度1500-1600MPa，屈服强度1400-1500MPa，延伸率12-16%，断面收缩率45-55%，硬度HRC 45-48，夏比V型冲击功40-60J（纵向）。高温力学性能（时效态，典型值）：+315℃时抗拉强度1300MPa，屈服强度1200MPa。

物理性能（典型值，以实际质保书为准）：密度7.80g/cm³；熔点约1400-1440℃；热导率（20℃）15.0W/(m·K)，（300℃）18.5W/(m·K)；电阻率（20℃）0.72μΩ·m；线膨胀系数（20-100℃）10.6×10^-6/℃，（20-300℃）11.2×10^-6/℃；弹性模量200GPa（室温）。

耐腐蚀/高温性能（典型值）：临界点蚀温度CPT在3.5%NaCl溶液中为35-40℃；在5%盐雾试验中500小时无红锈产生；高温持久强度（315℃/1000h）不低于800MPa；氧化增重率（315℃/200h）≤0.05mg/cm²。

产品规格范围：厚度1.5-50mm，宽度600-2000mm，长度1000-6000mm。可提供定尺切割服务。

交货状态：固溶处理状态（925℃固溶+油淬/空冷），表面经酸洗并钝化处理，表面粗糙度Ra≤3.2μm。

批次溯源码解读：编码规则为MJ-PH13-8Mo-年月-炉号-热处理批号-规格代码，例如：MJ-PH13-8Mo-202401-A1234-HT01-10x1500x3000。其中“MJ”代表上海墨钜，“PH13-8Mo”为牌号，“202401”为生产年月，“A1234”为冶炼炉号，“HT01”为热处理批次编号，“10x1500x3000”为厚度×宽度×长度。客户可通过编码向上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

第一，避免在370-480℃温度区间长期服役，该区间可能产生回火脆性，导致韧性显著下降。第二，禁止在含硫化氢（H₂S）的酸性介质中使用，PH13-8Mo在硫化物应力腐蚀环境中可能发生开裂。第三，焊接后必须在8小时内进行时效处理，否则焊缝区域可能产生延迟裂纹，焊后时效温度不得低于500℃。第四，冷加工变形量超过15%时需进行中间固溶退火，否则加工硬化可能导致开裂，退火温度不低于900℃。第五，表面划伤或磕碰后必须进行打磨修复并重新钝化，否则划伤部位会成为点蚀和疲劳裂纹的萌生源。第六，热处理时严禁使用含硫或含氯的保护气氛，防止表面渗硫或渗氯导致脆化。

## 八、存储与运输指南

存储环境要求：温度应保持在5-35℃范围内，相对湿度不超过60%。板材应存放在干燥、通风的室内仓库，地面铺设木质垫板或橡胶垫，严禁直接接触水泥地面。禁止与酸、碱、盐类化学品及重金属粉末混存，防止电化学腐蚀。包装规范：每张板材之间用中性防锈纸隔离，外层包裹聚乙烯塑料薄膜，内置干燥剂（硅胶包，每平方米不少于2包），然后用木箱或编织袋封装。木箱内壁需衬有防水油毡。运输注意事项：板材在运输车辆上需用尼龙绑带固定，严禁使用钢丝绳直接接触表面。车辆必须配备防雨篷布，运输过程中避免暴晒雨淋。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触板面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用金属工具敲击板面。

## 九、加工操作规范

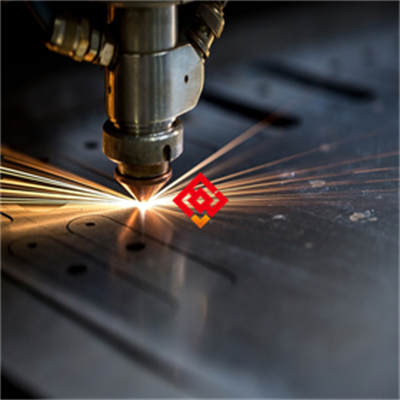

切割操作：推荐使用带锯切割（锯条齿距4-6齿/英寸，线速度15-25m/min）或激光切割（功率2-4kW，切割速度1-3m/min，辅助气体为氮气或氩气）。等离子切割也可使用，但需控制切割电流（100-300A），切割后必须去除热影响区（至少3mm）。禁止使用普通氧化铝砂轮片切割，因砂轮片中的杂质可能嵌入材料表面导致腐蚀。切割后的毛刺需用锉刀或砂带打磨光滑，打磨方向应沿轧制方向。

焊接操作（如适用）：推荐采用钨极氩弧焊（TIG）或电子束焊。TIG焊接时填充金属选用PH13-8Mo同材质焊丝（AMS 5829），焊接电流80-180A（直流正接），电压12-18V，焊接速度100-200mm/min，层间温度控制在100℃以下，保护气体为99.99%纯氩气，流量10-15L/min。焊后需在4小时内进行时效处理（510℃×4h），若无法及时时效则需在-20℃以下冷存。禁止使用手工电弧焊（SMAW）焊接厚度小于6mm的板材，因热输入过大可能导致晶粒粗化。

热处理操作：固溶处理温度925℃±10℃，保温时间按截面厚度每25mm不少于30分钟计算，冷却方式为油淬（油温≤60℃）或空冷（厚度≤6mm）。时效处理温度510℃±5℃，保温4小时，空冷。注意事项：升温速率不超过200℃/h，防止热应力过大导致变形；禁止在固溶处理中使用含硫或含氯的气氛；禁止在时效处理前对固溶态板材进行冷加工。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质推荐使用同牌号PH13-8Mo或更高等级的沉淀硬化不锈钢（如Custom 465），避免使用碳钢或普通不锈钢连接件以防电偶腐蚀。密封垫片应选用不含卤素的聚四氟乙烯（PTFE）或石墨垫片，禁止使用含氯橡胶垫片。安装完成后，对焊接区和加工区进行酸洗钝化处理（酸洗液为20%硝酸+5%氢氟酸水溶液，温度40-50℃，浸泡15-30分钟），然后用去离子水冲洗干净并干燥。日常维护方法：每季度进行一次表面清洁，使用中性清洗剂（pH值6-8）或去离子水，禁止使用含氯溶剂（如三氯乙烯）或酸性清洗剂。清洁后用压缩空气吹干，并在表面喷涂防锈油（如WD-40）进行临时防护。常见故障及解决方法：第一，表面点蚀现象，可能由氯离子污染或钝化膜破损引起，处理方法为用200目砂纸打磨点蚀区域，重新进行酸洗钝化。第二，焊缝开裂现象，可能由焊后未及时时效或焊接热输入过大引起，解决方法为去除裂纹区域，重新焊接并严格按工艺时效。第三，变形超差现象，可能由热处理升温过快或冷却不均引起，解决方法为在夹具约束下进行去应力退火（450℃×2h，炉冷）。

## 十一、安全警示与应急处理

高温操作安全：进行热处理时必须佩戴耐高温手套（耐温≥300℃）、防护面罩（聚碳酸酯材质）和阻燃工作服。严禁在未冷却至室温前触碰工件，工件冷却时间按截面厚度每25mm不少于1小时计算。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能产生爆炸性蒸汽。切割加工安全：激光或等离子切割时操作人员必须佩戴遮光号≥5的防护面罩，防止强光灼伤眼睛。切割区域必须配备排烟系统（风量≥2000m³/h），及时排出金属烟尘。火花隔离距离不小于5米，周围禁止堆放可燃物。产品损坏或腐蚀后的应急处理：若发现PH13-8Mo部件出现裂纹或腐蚀泄漏，应立即停机隔离，切断介质源，疏散无关人员。操作人员需穿戴防酸手套、防护服和护目镜，使用中和剂（如碳酸氢钠溶液）处理泄漏介质，收集废弃物并分类存放。废弃的PH13-8Mo材料属于一般工业固废（HW类中不含危险成分），但仍需按金属废料回收处理，禁止随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包含您所采购批次的专用工艺参数和检验报告。

## 十三、购买建议

建议客户根据具体应用场景匹配度选择产品规格。对于飞机结构件，需重点核对关键性能参数：时效态抗拉强度不低于1500MPa、屈服强度不低于1400MPa、延伸率不低于12%、夏比冲击功（纵向）不低于40J。同时应关注耐腐蚀性能指标，如PREN值（点蚀当量，计算公式为Cr+3.3Mo+16N，PH13-8Mo典型PREN值约20-22）。认证要求方面，航空领域需提供AMS 5629或Nadcap认证，海洋工程需提供NACE MR0175/ISO 15156认证。建议采购时预留5-10%的备品备件比例，用于加工试制和替换。强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能。对于首次使用的客户，建议先采购小批量试样进行工艺验证。

## 十四、价格标准

PH13-8Mo固溶板价格根据产品牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间：厚度3-10mm标准规格板材，采购量1-5吨时，价格约为180-250元/公斤；采购量5-10吨时，可享受约8-12%的批量折扣，价格约为160-220元/公斤；厚度10-30mm规格因轧制难度增加，价格上浮10-15%。小批量试样（单批次≤100公斤）加价规则通常上浮15-20%。附加技术要求如双认证（AMS+NACE）、第三方检测（SGS/BV）、定制热处理（特殊时效制度）等，根据具体项目另行报价。具体报价请联系曾先生获取精确订单报价，批量订单可协商更优惠价格。

## 十五、服务与保障

质保期：自交付之日起12个月，如因材料内在质量缺陷（非加工或使用不当）导致失效，上海墨钜承诺免费更换或全额退款。技术资料：随货提供中英文质保书（包含完整化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。技术支持：接到客户咨询后24小时内提供远程技术指导；如需现场服务，48小时内安排工程师抵达客户现场。检测服务：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温拉伸、硬度）费用由上海墨钜承担。备品保障：该牌号停产后五年内，仍可提供同质替代材料或定制加工服务。售后响应：客户提出的质量问题，2小时内给予初步回复，48小时内出具初步解决方案。
