# Nitronic50冷轧板海水泵轴用高强度奥氏体不锈钢公差产品介绍

## 一、产品概述与适用范围

本产品属于奥氏体不锈钢大类，典型牌号为Nitronic 50（亦称为XM-19或S20910）。Nitronic 50是一种氮强化奥氏体不锈钢，通过添加氮、钼、铌等合金元素，在保持良好塑韧性的同时实现了远高于常规304L、316L不锈钢的强度水平。该材料特别适用于海水泵轴、阀门杆、紧固件等需要同时承受高机械载荷和严苛腐蚀环境的部件。其使用温度范围覆盖-196℃至+650℃，在低温环境下仍保持良好的冲击韧性，在高温环境下具有稳定的抗蠕变能力。核心优势包括：一是抗拉强度可达800MPa以上，是常规奥氏体不锈钢的两倍；二是临界点蚀温度（CPT）高于40℃，在含氯离子海水中表现出优异的抗点蚀和缝隙腐蚀能力；三是无磁性或弱磁性，适用于对磁导率有严格要求的精密设备；四是冷热加工性能良好，可通过冷轧获得精确的公差控制；五是焊接性能优于同类高强度不锈钢，裂纹敏感性低。

## 二、品牌与产地

本产品品牌为上海墨钜特殊钢有限公司，生产产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉及多辊冷轧机，严格执行ASTM A240、A276及GB/T 3280等标准，全流程工艺可追溯，每一批次产品均附有原厂质保书。公司长期为船舶制造、海洋工程、石油化工及核电领域提供高品质特殊钢材料，在海水泵轴用不锈钢领域积累了丰富的生产与应用经验。

## 三、核心功能

1. **高强度承载能力**：Nitronic 50冷轧板在室温下抗拉强度典型值可达830MPa，屈服强度550MPa，硬度HRC 28-35，能够承受海水泵轴在高速旋转和频繁启停过程中产生的高应力冲击，显著延长泵轴使用寿命。

2. **优异的耐海水腐蚀性能**：在3.5%氯化钠溶液浸泡试验中，Nitronic 50的临界点蚀温度（CPT）不低于45℃，缝隙腐蚀温度（CCT）不低于25℃，腐蚀速率低于0.05mm/年，远优于316L不锈钢。其耐腐蚀当量（PREN = %Cr + 3.3%Mo + 16%N）典型值超过38，在含氯离子环境中表现出卓越的抗点蚀和应力腐蚀开裂能力。

3. **精确的尺寸公差控制**：通过多道次冷轧工艺和精密矫平处理，本产品厚度公差可控制在±0.05mm以内，宽度公差±0.5mm，平面度≤1mm/m，满足海水泵轴对装配精度的严格要求，减少后续机加工余量。

4. **良好的冷弯与成型性能**：Nitronic 50冷轧板在固溶状态下延伸率可达35%以上，可进行90°冷弯、冲压、卷圆等成型操作，且成型后不产生微裂纹，适用于复杂形状泵轴部件的制造。

5. **稳定的高温力学性能**：在400℃高温下，Nitronic 50的抗拉强度仍能保持600MPa以上，高温持久强度（1000小时）不低于350MPa，适合在高温海水或蒸汽环境中长期稳定运行。

## 四、技术特点

**合金设计思路**：Nitronic 50通过提高铬（Cr 20.5-23.5%）、镍（Ni 11.5-13.5%）、钼（Mo 1.5-3.0%）含量确保耐腐蚀性，同时添加氮（N 0.2-0.4%）和铌（Nb 0.1-0.3%）进行固溶强化和析出强化。氮元素在奥氏体基体中形成间隙固溶体，显著提高强度而不降低塑性；铌元素在时效过程中形成细小的Nb(C,N)析出相，进一步提升高温强度和抗蠕变性能。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，配合电渣重熔（ESR）精炼，有效降低钢中氧、硫、氢含量及非金属夹杂物等级，确保材料纯净度。冶炼过程严格控制氮含量在目标范围内，避免氮气逸出造成成分偏差。

**热处理制度**：冷轧板出厂前执行固溶处理，加热温度1050-1120℃，保温时间按板厚每毫米1-2分钟计算，随后快速水冷至室温。固溶处理使碳化物和氮化物充分溶解，获得均匀的单相奥氏体组织，同时消除冷加工应力。用户如需进一步强化，可进行时效处理（650-750℃保温4-8小时，空冷），使铌的碳氮化物弥散析出，提升硬度10-15%。

**显微组织控制**：固溶处理后晶粒度控制在5-8级（ASTM标准），确保晶粒细小均匀。组织中无δ铁素体或少量δ铁素体（含量≤2%），避免δ相降低耐腐蚀性和冲击韧性。通过控制冷轧变形量（20-50%）和退火工艺，可获得理想的再结晶组织。

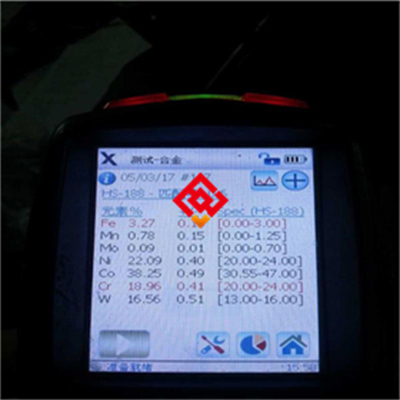

**无损检测及质量保证**：每张冷轧板均进行100%超声波探伤（UT），按ASTM A578标准C级验收，确保内部无裂纹、分层、夹杂等缺陷。同时进行液体渗透检测（PT）检查表面开口缺陷。化学成分采用直读光谱仪和氮氧分析仪联合检测，力学性能采用万能试验机测试，所有检测数据录入批次追溯系统。

## 五、应用领域

1. **船舶与海洋工程**：用于海水泵轴、螺旋桨轴、舵杆、阀门杆等关键传动部件，承受海水腐蚀和交变应力。

2. **石油化工**：用于含氯离子介质中的泵轴、搅拌器轴、换热器管束，替代316L和双相不锈钢。

3. **海水淡化**：用于反渗透海水淡化装置的高压泵轴、多级闪蒸设备的轴类部件。

4. **核电领域**：用于核电站循环水泵轴、阀门组件，要求材料在含硼酸水中具有低腐蚀速率和低磁导率。

5. **食品与制药**：用于接触含盐溶液的泵轴和搅拌轴，满足卫生级表面光洁度要求。

6. **造纸工业**：用于造纸机中的泵和搅拌器轴，抵抗纸浆中的氯化物和硫酸盐腐蚀。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳C ≤0.06%；硅Si ≤1.00%；锰Mn 4.0-6.0%；磷P ≤0.040%；硫S ≤0.030%；铬Cr 20.5-23.5%；镍Ni 11.5-13.5%；钼Mo 1.5-3.0%；氮N 0.20-0.40%；铌Nb 0.10-0.30%；钒V 0.10-0.30%；其余为铁Fe。

**力学性能（室温，典型值，以实际产品质保书为准）**：

抗拉强度Rm：830-950MPa；屈服强度Rp0.2：550-650MPa；延伸率A：35-45%；硬度HRC：28-35；冲击功Akv（-40℃）：≥60J。高温性能（400℃）：抗拉强度Rm≥620MPa；屈服强度Rp0.2≥400MPa。

**物理性能（典型值）**：

密度：7.88g/cm³；熔点：1370-1400℃；热导率：100℃时14.5 W/(m·K)，500℃时19.0 W/(m·K)；电阻率：20℃时0.89 μΩ·m；线膨胀系数：20-100℃时15.5×10⁻⁶/K，20-500℃时17.0×10⁻⁶/K；弹性模量：200 GPa；磁导率：≤1.02（退火态）。

**耐腐蚀性能（典型值）**：

临界点蚀温度CPT（6%FeCl₃溶液）：≥45℃；缝隙腐蚀温度CCT（6%FeCl₃溶液）：≥25℃；盐雾试验（5%NaCl，35℃）：1000小时无点蚀；应力腐蚀开裂试验（42%MgCl₂沸腾溶液）：无开裂。

**产品规格范围**：

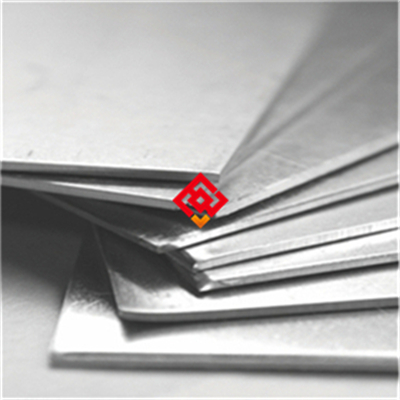

冷轧板厚度：0.5-6.0mm；宽度：600-1500mm；长度：1000-4000mm。可提供定尺切割服务，公差按用户要求控制。

**交货状态**：

固溶处理+酸洗表面（2B表面），或固溶处理+磨光表面（No.4表面），或冷轧态（2D表面）。表面粗糙度Ra≤1.6μm（磨光态），Ra≤0.8μm（抛光态可选）。

**批次溯源码解读**：

编码规则示例：MJ-N50-202503-0123-HT01-3.0×1200×2000。其中MJ代表上海墨钜；N50代表Nitronic 50牌号；202503代表生产年月（2025年3月）；0123代表炉号；HT01代表热处理批号；3.0×1200×2000代表规格尺寸（厚度×宽度×长度，单位mm）。用户可通过此编码向我司索取原厂质保书，质保书包含化学成分、力学性能、探伤结果、尺寸检验等完整数据。

## 七、注意事项

1. **避免长期服役在400-600℃区间**：该温度范围内可能析出σ相（一种脆性金属间相），导致材料韧性和耐腐蚀性下降。若必须在高温下使用，建议进行稳定化处理或选择更耐高温的牌号。

2. **禁止接触含氟化物或溴化物的强氧化性介质**：如浓硝酸（浓度>65%）与氯离子共存环境，可能引发快速腐蚀。

3. **焊接后必须进行固溶处理或消除应力处理**：焊接热影响区可能出现氮化物析出和晶界敏化，降低耐腐蚀性。对于厚板或复杂结构，推荐焊后1050-1100℃固溶并水冷。

4. **冷加工硬化倾向显著**：进行弯曲、冲压等冷成型时，变形量超过15%后强度急剧上升，需注意模具载荷和回弹控制。如变形量较大，应安排中间退火（1050℃×10-15分钟，水冷）。

5. **表面划伤和压痕会降低耐腐蚀性**：在搬运和加工过程中必须保护表面，划伤深度超过0.1mm的部位可能成为点蚀的起点。若出现划伤，应打磨至表面粗糙度Ra≤1.6μm并进行酸洗钝化处理。

6. **不宜在含硫化氢的酸性油气田环境中长期使用**：在酸性介质（pH<3.5）且含H₂S的条件下，可能出现硫化物应力腐蚀开裂（SSCC），建议选用更耐SSCC的镍基合金。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-20℃至+40℃；相对湿度上限60%；地面应铺设木质垫板或橡胶垫，高度不低于100mm，避免直接接触水泥地面；禁止与酸、碱、盐、重金属粉末、活性炭等物质混存，防止化学腐蚀或表面污染。

**包装规范**：每张冷轧板之间夹入中性防锈纸，外层包裹聚乙烯塑料薄膜，内置干燥剂（硅胶包，每平方米不少于2包），最外层采用木箱或编织袋加固。木箱内壁衬垫泡沫板防止碰撞划伤。对于出口或海运产品，增加气相防锈纸（VCI）和铝箔袋真空包装。

**运输注意事项**：板材应平放运输，使用尼龙吊带或橡胶包裹的钢丝绳固定，禁止钢丝绳直接接触板面。车厢必须加盖防雨篷布，避免暴晒和雨淋。吊装时使用专用吊具，单张板材吊装时吊点间距不小于板宽的1/3，防止板材弯曲变形。严禁抛掷、踩踏或重物压放。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止用铁质钩具或尖锐工具接触板面；禁止在板面上直接进行切割、焊接等热加工操作。

## 九、加工操作规范

**切割**：

推荐方法：厚度≤3mm时采用激光切割（功率2000-4000W，速度2-4m/min，氮气辅助）；厚度3-6mm时采用等离子切割（电流80-150A，速度1-3m/min，氩气保护）或带锯切割（锯条齿距4-6TPI，速度30-60m/min，冷却液为乳化液）。切割后热影响区宽度应控制在2mm以内，切割面硬度不超过基体硬度20%。切割后必须用不锈钢专用砂轮片打磨切割边缘，去除氧化层和毛刺，打磨深度0.2-0.5mm，然后进行酸洗钝化处理（20%硝酸+5%氢氟酸溶液，40-50℃，浸泡15-30分钟）。禁止使用普通砂轮片（含铁质颗粒），否则会导致表面铁污染，引发点蚀。

**焊接（适用时）**：

推荐方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号：选用Nitronic 50同质焊丝（AWS ER209）或更高合金的Inconel 625焊丝。焊接参数：TIG焊电流80-150A，电压12-18V，焊接速度100-200mm/min；MIG焊电流150-250A，电压20-28V，焊接速度200-400mm/min。层间温度控制在100℃以下，避免过热。保护气体：氩气纯度≥99.99%，流量10-20L/min（TIG）或20-30L/min（MIG）。焊后热处理：对于厚度≥6mm或结构复杂的焊件，必须进行焊后固溶处理（1050-1100℃，水冷）或消除应力处理（850-900℃，空冷）。注意事项：焊接前需清理焊缝两侧各30mm范围内的油污、氧化皮；焊接时采用小线能量（≤1.0kJ/mm）和窄焊道技术；禁止使用含氯的清洗剂；禁止在无保护气体的情况下焊接；禁止焊后快速水冷（除固溶处理外）。

**热处理**：

固溶处理：加热温度1050-1120℃，保温时间按板厚每毫米1-2分钟，但不少于10分钟，随后快速水冷（水温≤30℃，冷却速度≥100℃/min）。时效处理（如需强化）：650-750℃，保温4-8小时，空冷。注意事项：热处理前必须清除表面油污和标记；加热过程中应使用保护气氛（氩气或氮气）或真空炉，防止氧化；升温速度不宜过快（≤200℃/h），避免热应力过大导致变形；禁止在氧化性气氛中长时间加热，否则会形成富铬氧化皮，降低表面耐腐蚀性。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同级别Nitronic 50或更高级别的双相不锈钢（如2507）或镍基合金（如Inconel 625），避免使用碳钢或低合金钢，防止电偶腐蚀。密封垫片选型应避免含卤素（氯、氟）的垫片（如聚四氟乙烯PTFE垫片需确认不含卤素添加剂），推荐使用柔性石墨垫片或三元乙丙橡胶（EPDM）垫片。安装完成后，对焊接接头和加工表面进行酸洗钝化处理（20%硝酸溶液，室温，浸泡30-60分钟），然后用去离子水冲洗干净并干燥。

**日常维护方法**：清洁周期一般每3个月一次，在海水环境中建议每月一次。清洗剂选用中性不含氯的清洁剂（pH 6-8），禁止使用盐酸、硫酸或含氯漂白剂。清洁后用软布或海绵擦洗，避免使用钢丝刷或含铁磨料。对于长期停用的设备，应排空介质并用去离子水冲洗，干燥后涂覆防锈油（不含氯和硫）。

**常见故障及解决方法**：

1. **表面点蚀**：表现为板面出现直径0.1-1mm的锈斑。原因多为表面铁污染或氯离子浓缩。处理方法：用不锈钢专用打磨砂纸（400-600目）打磨点蚀区域，深度去除腐蚀产物，然后进行酸洗钝化处理。预防措施：确保加工和使用过程中避免铁污染，定期清洁表面。

2. **焊缝开裂**：表现为焊缝或热影响区出现纵向或横向裂纹。原因多为焊接线能量过大、层间温度过高或焊后未及时热处理。处理方法：清除裂纹区域（打磨或碳弧气刨），重新焊接并严格控制参数，焊后立即进行固溶处理。预防措施：严格遵守焊接工艺规范，控制层间温度。

3. **变形**：表现为板材翘曲或弯曲，影响装配精度。原因多为不均匀加热或冷加工应力释放。处理方法：在压力机上进行冷矫平（压力≤50吨，垫橡胶垫），或进行低温消除应力处理（850℃，保温2小时，炉冷至300℃后空冷）。预防措施：加工过程中合理安排工序，避免单侧过加热。

## 十一、安全警示与应急处理

**高温操作安全**：进行固溶处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥11）和阻燃工作服。工件在热处理后表面温度可达1000℃以上，必须设置警示标志，禁止触碰未冷却工件（冷却至室温至少需要30分钟）。现场灭火器类型必须为干粉灭火器或二氧化碳灭火器，严禁使用水或泡沫灭火器，因为水接触高温金属会瞬间汽化爆炸，且可能引发触电风险。

**切割加工安全**：使用激光或等离子切割时，操作人员必须佩戴符合EN 169标准的防护面罩（激光切割遮光号≥5，等离子切割遮光号≥11）。现场必须配备排烟系统，及时抽走金属烟尘和有害气体（如臭氧、氮氧化物）。切割区域必须设置火花隔离屏，防止飞溅火花引燃周围易燃物。禁止在无防护措施的情况下进行切割作业。

**产品损坏或腐蚀后的应急处理**：若发现Nitronic 50板材出现严重腐蚀或开裂导致介质泄漏，应立即停机并隔离故障区域，切断介质源（关闭阀门或断开管路）。操作人员必须穿戴防酸手套、护目镜和防护服，避免直接接触泄漏介质。对于泄漏的酸性或含盐介质，使用碳酸氢钠粉末或石灰进行中和，然后用大量清水冲洗并收集至废水桶。废弃的腐蚀产物、打磨粉尘、酸洗废液等属于危险废物（HW类，代码HW17/34），必须分类收集并交由有资质的危废处理单位处置，禁止倒入下水道或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择Nitronic 50冷轧板用于海水泵轴时，建议从以下几个方面进行匹配：首先确认应用场景的腐蚀环境，计算所需耐腐蚀当量PREN值，本产品PREN≥38，适用于中等至高氯离子浓度（≤2000ppm Cl⁻）的海水环境；其次核对关键性能参数，如泵轴设计应力是否低于材料的屈服强度（550MPa）和疲劳极限（约300MPa，10⁷循环），高温工况需确认持久强度是否满足设计寿命；第三，若产品需通过船级社认证（如DNV、ABS、Lloyd's）或NACE MR0175/ISO 15156标准，请在下单时注明，上海墨钜可提供相应认证文件；第四，建议备品备件比例为10-15%，以应对维修替换需求。购买时务必核对上海墨钜原厂质保书，质保书上的炉号和批次号应与产品实物标签一致。对于重要项目，建议要求提供第三方检测报告（如SGS、BV），验证化学成分、力学性能和耐腐蚀性能是否达标。

## 十四、价格标准

Nitronic 50冷轧板的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：厚度0.5-3.0mm冷轧板，单张采购（≤100kg）价格为120-180元/公斤；批量采购（≥1吨）价格为85-120元/公斤；厚度3.0-6.0mm冷轧板，单张采购价格为100-150元/公斤，批量采购价格为70-100元/公斤。批量折扣政策：采购量≥5吨可享5-12%折扣，≥10吨可享10-18%折扣。小批量试样（≤50kg）加价规则：通常上浮15-20%。附加技术要求如双认证（船级社+NACE）、第三方检测（SGS/BV）、定制热处理（如时效处理）等，每项加收5-10%费用。具体报价请联系曾先生获取精确订单报价，报价有效期一般为15个工作日。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、非金属夹杂物超标等）导致产品在使用过程中失效的，经第三方检测确认后，上海墨钜将免费更换同等规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书加盖公司公章和检验章，具有法律效力。

**技术支持**：用户在加工或使用过程中遇到任何技术问题，可随时致电，我司技术人员将在24小时内提供远程指导（电话或视频）。如需现场服务，我司工程师承诺在48小时内抵达用户现场，提供焊接指导、故障分析、工艺优化等服务。

**检测服务**：我司可安排SGS、BV等国际权威第三方检测机构对产品进行复检，常规检测项目（化学成分、力学性能、硬度、晶粒度、超声波探伤）费用由上海墨钜承担。用户如需增加特殊检测项目（如应力腐蚀试验、高温持久试验等），我司可协助安排，费用按实际发生协商。

**备品保障**：对于已停产的牌号或规格，我司承诺在停产后五年内仍可提供同质替代材料或定制加工服务，确保用户设备维护不受影响。

**售后响应**：对于质量问题投诉，我司承诺2小时内回复用户，48小时内出具初步解决方案。重大质量问题（如批量开裂、严重腐蚀等）将启动紧急处理程序，由技术总监带队赴现场处理。
