# Nilo42热轧板激光器准直仪用定膨胀尺寸精度

## 一、产品概述与适用范围

本产品属于镍基定膨胀合金大类，典型牌号为Nilo42（又称4J42、FeNi42）。该合金以其独特的低膨胀系数特性而著称，在-60℃至+300℃的温度范围内，其线膨胀系数与硅、硼硅玻璃及陶瓷材料高度匹配，能够有效避免因热应力引起的尺寸漂移和密封失效。本产品专为激光器准直仪等精密光学仪器设计，提供卓越的尺寸稳定性和长期可靠性。

核心优势包括：一是极低的热膨胀系数（约4.0-5.0×10⁻⁶/℃），确保在宽温度范围内保持精密尺寸；二是优异的尺寸稳定性，长期服役后形变量小，满足高精度对准要求；三是良好的加工性能，可进行精密轧制、切割和表面处理；四是与玻璃及陶瓷材料匹配的封接性能，适用于气密性封装；五是良好的耐蚀性和抗氧化性，在洁净环境中表现稳定。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、真空自耗重熔（VAR）及精密热轧生产线，严格执行ASTM F30、GB/T 15018及客户定制标准。全流程工艺可追溯，确保每批次产品化学成分、尺寸精度和物理性能高度一致。公司长期服务于精密仪器、航空航天、电子封装等高端领域，具备完善的质量管理体系和检测手段。

## 三、核心功能

第一，定膨胀匹配功能：Nilo42合金在-60℃至+300℃范围内，线膨胀系数稳定在4.0-5.0×10⁻⁶/℃，与常用光学玻璃及陶瓷的膨胀曲线高度吻合，可有效防止激光器准直仪因温度变化产生光路偏移。

第二，高尺寸稳定性功能：经过特殊热处理和稳定化处理后，合金内部残余应力极小，长期存放或反复热循环后尺寸变化率低于0.001%，满足准直仪亚微米级精度要求。

第三，优良的机械加工性功能：该合金硬度适中，抗拉强度约500-600MPa，延伸率大于30%，可进行精密剪切、冲压、钻孔和磨削加工，加工后边缘毛刺少，表面粗糙度可达Ra0.4μm以下。

第四，良好的封接及气密性功能：与玻璃或陶瓷进行匹配封接时，热应力小，封接界面强度高，气密性可达1×10⁻⁹ Pa·m³/s，适用于高真空或充气密封的激光器腔体。

## 四、技术特点

合金设计思路方面，Nilo42以镍和铁为基体，镍含量约41.5-43.0wt%，通过精确控制镍铁比例，使其居里点附近膨胀曲线产生拐点，实现与玻璃材料的膨胀匹配。添加微量锰、硅等元素用于脱氧和改善加工性，严格控制碳、硫等杂质含量，避免形成有害析出相。

冶炼工艺采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效去除气体和夹杂物，确保合金纯净度和成分均匀性。热轧板经过多道次精密轧制，板厚公差可控制在±0.02mm以内，板面平整度良好。

热处理制度为：在850-900℃进行稳定化退火，保温2-4小时后炉冷至300℃以下出炉，以消除加工应力并稳定膨胀系数。对于高精度应用，可追加一次循环稳定化处理（加热至300℃保温1小时，空冷至室温，重复2-3次）。

显微组织控制方面，最终组织为单相奥氏体，晶粒度控制在5-8级，无明显的碳化物或δ相析出。晶粒均匀细小，有利于提高尺寸稳定性和加工表面质量。

无损检测及质量保证方面，热轧板逐张进行超声波探伤（符合ASTM A435或GB/T 2970标准），确保无分层、夹杂等内部缺陷。表面进行液体渗透检测，杜绝裂纹、划伤等缺陷。每批次抽取试样进行膨胀系数测定、力学性能测试和化学成分光谱分析，检测报告随货提供。

## 五、应用领域

激光及光电领域：用于激光器准直仪的光学镜头座、镜筒及外壳，确保光路系统热稳定性。

光通信行业：用于光纤耦合器、波分复用器（WDM）的金属-玻璃封接部件，保证气密性和光学对准。

精密测量仪器：用于三坐标测量机、干涉仪等设备的结构件，减少温度引起的测量误差。

电子封装领域：用于集成电路的金属引线框架、陶瓷基板封接环，实现热膨胀匹配。

航空航天光学系统：用于卫星遥感器、星载激光雷达的精密光学安装座，耐受太空环境温度波动。

## 六、产品详细参数

化学成分（wt%）：镍41.5-43.0；锰0.30-0.60；硅0.15-0.30；碳≤0.05；磷≤0.020；硫≤0.020；铁余量（典型值，以实际产品质保书为准）。

力学性能（室温典型值）：抗拉强度≥520MPa；屈服强度≥240MPa；延伸率≥35%；硬度HRB 75-85（或HV 140-170）。无特殊高温力学性能要求，但建议使用温度不超过400℃。

物理性能（典型值）：密度8.12g/cm³；熔点约1430℃；热导率（20℃）约16.7W/(m·K)；电阻率（20℃）约0.49μΩ·m；线膨胀系数（20-300℃）约4.2×10⁻⁶/℃；弹性模量约147GPa。

耐腐蚀/高温性能：本产品主要关注尺寸稳定性而非耐腐蚀性，在干燥洁净环境中表现良好。氧化增重率（300℃×100h）≤0.02mg/cm²。导电率约3.5%IACS（国际退火铜标准）。

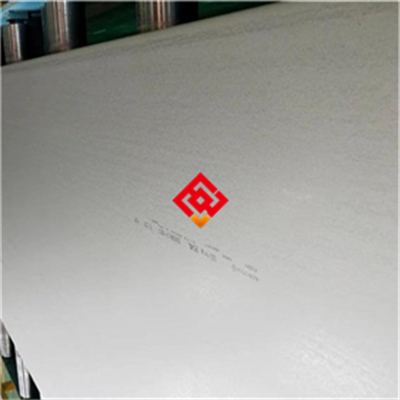

产品规格范围：热轧板厚度0.5-6.0mm，宽度100-600mm，长度200-2000mm。可定制圆片、方片、异形冲片等半成品。

交货状态：热轧+稳定化退火+酸洗表面。表面粗糙度Ra≤1.6μm（可进一步磨光至Ra0.4μm）。板面平整，无氧化皮、锈蚀、划伤等缺陷。

批次溯源码解读：编码规则为MJ-42-年月-炉号-热处理批号-规格代码。例如：MJ-42-202405-A123-HT01-1.5×300×500。客户可通过编码向上海墨钜追溯生产全流程数据，并索取原厂质保书。

## 七、注意事项

第一，避免长期服役于超过400℃的环境，否则合金膨胀系数将发生不可逆变化，影响定膨胀匹配性。第二，禁止接触含硫、含氯的腐蚀性介质（如酸雾、盐雾、氯气），否则可能引起晶间腐蚀或表面点蚀。第三，在剪切或冲裁加工时，应使用锋利模具，避免产生过大毛刺或边缘裂纹，否则可能影响后续封接质量。第四，焊接时需注意热影响区膨胀系数变化，建议采用低热输入焊接方法，焊后如有必要进行稳定化退火。第五，表面划伤或磕碰会破坏尺寸精度，搬运和加工过程中应使用软质衬垫，严禁与硬质金属直接接触。

## 八、存储与运输指南

存储环境要求：温度10-35℃，相对湿度不超过70%。板材应平放于木质或塑料垫板上，禁止直接接触地面。库房内禁止存放酸、碱、盐类化学品及重金属粉末。

包装规范：每张板材之间用中性防锈纸隔离，外层包裹塑料薄膜并放入干燥剂（硅胶包），然后装入木箱或高强度编织袋。木箱内壁衬有泡沫板防震。包装外注明“精密金属”、“防潮”、“轻放”等标识。

运输注意事项：运输过程中应平放固定，避免颠簸和倾斜。车辆应有防雨篷布，禁止暴晒。吊装时使用尼龙吊带或带橡胶护套的钢丝绳，禁止钢丝绳直接接触板面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏或抛掷包装件。

## 九、加工操作规范

切割：推荐使用精密带锯或激光切割。激光切割参数建议：功率800-1500W，切割速度1-3m/min，辅助气体为氮气（纯度99.99%）。切割后边缘毛刺应用细锉或砂纸打磨光滑，去除热影响区。禁止使用普通砂轮片切割，因其可能产生过热和氧化层。

焊接（如适用）：推荐采用钨极氩弧焊（TIG）或激光焊。填充金属选用同材质Nilo42焊丝或镍基合金焊丝（如ERNiFe-2）。焊接电流：TIG焊40-80A（直流正接），电压10-15V，焊接速度5-10cm/min。层间温度控制在100℃以下。保护气体为高纯氩气（99.999%），流量8-12L/min。焊后建议进行稳定化退火（850℃×1h，炉冷），以消除焊接应力。注意事项：焊接前需清理油污及氧化膜；禁止使用含氯溶剂清洗。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理：稳定化退火温度850-900℃，保温时间按厚度计算（每1mm约30分钟），炉冷至300℃以下出炉。若需消除加工应力，可在400-500℃保温1-2小时，空冷。禁止快速冷却，否则会产生热应力导致变形。

## 十、安装与维护建议

安装要点：连接件材质建议选用同牌号Nilo42或不锈钢304L，避免因热膨胀差异产生应力。密封垫片应选用不含卤素的材料（如纯铝垫、石墨垫），禁止使用含氯的聚四氟乙烯（PTFE）垫片。安装后需用中性清洗剂（如无水乙醇）擦拭表面，去除油污和指纹，必要时进行钝化处理（20%硝酸溶液，室温浸泡30分钟）。

日常维护方法：清洁周期建议每季度一次。清洗剂选用中性或微碱性清洁剂，禁止使用含氯、含氟的清洗剂。清洁后用去离子水冲洗并吹干。长期停用时，表面可涂覆防锈油（不含氯、硫）进行保护。

常见故障及解决方法：第一，表面点蚀：多因接触含氯介质引起，应立即停机清洁，用细砂纸（600#以上）打磨后重新钝化，并排查环境中的氯源。第二，焊缝开裂：若发现微裂纹，应清除裂纹区域并重新焊接，焊后做稳定化退火；焊接时注意控制层间温度。第三，尺寸变形：若使用过程中出现尺寸变化，可能是残余应力释放导致，建议重新进行稳定化退火处理，并检查使用温度是否超过上限。

## 十一、安全警示与应急处理

高温操作安全：进行退火或焊接时，必须佩戴耐高温手套、防护面罩和阻燃工作服。工件冷却至室温前禁止触碰。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能产生蒸汽爆炸。

切割加工安全：激光切割或带锯切割时，操作人员必须佩戴防护面罩（激光切割需遮光号5-7级），车间需配备排烟系统，及时排出金属粉尘和烟气。火花区域应设置防火隔离，清除易燃物。

产品损坏或腐蚀后的应急处理：若发现产品严重腐蚀或损坏，应立即停机隔离，切断相关介质源。操作人员需穿戴防酸碱手套和护目镜。泄漏的腐蚀介质用碳酸氢钠溶液中和，并用吸附材料收集。废弃物按HW类危险废物分类，交由有资质的处理机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

客户在选购时，应根据激光器准直仪的实际工作温度范围（-60℃至+300℃）确认膨胀系数匹配需求，重点关注线膨胀系数典型值（20-300℃约4.2×10⁻⁶/℃）及板厚公差（±0.02mm）。对于需要船级社认证或ISO认证的项目，请在询价时说明。建议要求供应商提供原厂质保书，并安排第三方检测（如SGS、BV）验证膨胀系数和化学成分。备品备件建议按使用量的10-15%储备，以应对紧急更换需求。

## 十四、价格标准

参考价格区间：常规规格（厚度1.0-3.0mm，宽度200-400mm）产品，单价约150-280元/公斤（含税）。精密规格（厚度公差±0.01mm，表面磨光）产品，单价约280-450元/公斤。批量折扣政策：单批次采购量≥5吨，可享5-12%折扣；≥10吨，折扣可至15%。小批量试样（≤50公斤）加价规则：通常上浮15-20%。附加技术要求（如双认证、第三方检测、定制热处理）另行计价。具体报价请致电曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、膨胀系数不合格、内部裂纹）导致失效的，上海墨钜承诺免费更换或全额退款。

技术资料：随货提供中英文质保书（含化学成分、力学性能、膨胀系数、探伤报告、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：提供7×24小时远程技术指导；如需现场服务，承诺48小时内工程师抵达客户现场。

检测服务：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、膨胀系数、力学性能）费用由上海墨钜承担。

备品保障：产品停产后五年内，仍可提供同质替代材料或定制加工服务。

售后响应：质量问题2小时内给予回复，48小时内出具初步处理方案。
