# Nilo36冷轧板航天复合材料模具用低膨胀公差产品介绍

## 一、产品概述与适用范围

本产品属于镍基合金大类，典型牌号为Nilo36（又称Invar 36或4J36）。Nilo36是一种具有极低热膨胀系数的铁镍合金，在宽温度范围内尺寸稳定性极高，特别适用于对热膨胀变形有严格要求的精密部件制造。该合金在-60℃至+280℃范围内线膨胀系数极低（典型值约1.5×10⁻⁶/℃），仅为普通钢材的十分之一左右，因此被广泛应用于航天复合材料成型模具、精密光学仪器、标准量具、液化天然气储运设备等领域。产品核心优势包括：第一，低膨胀系数确保模具在高温固化工艺中尺寸几乎不变；第二，良好的冷加工塑性，可制备高精度薄板；第三，组织均匀稳定，批次一致性好；第四，与复合材料热匹配性优异，减少残余应力；第五，可提供严格厚度公差控制（如±0.02mm），满足航天级装配要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等核心设备，严格执行ASTM F1684、GB/T 15018及AMS 5225等国际国内标准。公司拥有全流程工艺可追溯体系，从原料检验、冶炼、锻造、热轧、冷轧到成品检测，每一环节均记录在案，确保产品性能稳定可靠。Nilo36冷轧板采用专有控轧控冷工艺，板形平直度优异，表面光洁度可达Ra≤0.8μm，满足航天复合材料模具对高精度、高表面质量的要求。

## 三、核心功能

Nilo36冷轧板具备以下核心功能：第一，低热膨胀功能，在-60℃至+280℃范围内平均线膨胀系数≤1.5×10⁻⁶/℃，确保复合材料在高温固化过程中的尺寸一致性；第二，高尺寸稳定性功能，经适当热处理后，合金内部残余应力极低，长期使用无蠕变变形；第三，良好冷加工成形功能，可进行冲压、弯曲、拉伸等冷加工，减薄率可达50%以上而无需中间退火；第四，抗氧化功能，在300℃以下空气环境中表面氧化膜致密，不会产生明显氧化皮；第五，与碳纤维复合材料热匹配功能，热膨胀系数与碳纤维铺层方向高度接近，避免固化后脱模困难或模具变形。

## 四、技术特点

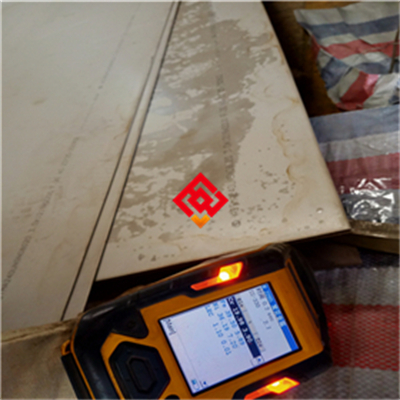

Nilo36冷轧板的技术特点体现在合金设计、冶炼工艺、热处理制度、显微组织控制及质量保证五个方面。在合金设计上，镍含量控制在35.0%~37.0%范围内，通过精确控制镍与铁的比例，使合金在居里点（约230℃）附近获得最低热膨胀系数；同时添加微量碳、锰、硅以改善加工性能，控制杂质元素硫、磷含量分别低于0.015%和0.010%，避免热脆性。冶炼工艺采用真空感应熔炼加电渣重熔双联工艺，有效去除气体和夹杂物，铸锭纯净度高。热处理制度为均匀化退火（800℃~850℃保温2~4小时后炉冷），然后进行冷轧变形，最终成品进行去应力退火（300℃~350℃保温1~2小时空冷），以消除冷加工应力同时保持低膨胀特性。显微组织控制方面，成品晶粒度控制在7~9级（ASTM标准），组织为单一奥氏体相，无有害析出相，晶界纯净。无损检测及质量保证方面，每张冷轧板均经100%超声波探伤（按ASTM E127标准，灵敏度为φ0.8mm平底孔当量）及表面渗透检测，确保无裂纹、夹杂、分层等缺陷；光谱分析仪逐张检测化学成分，确保符合标准要求。

## 五、应用领域

Nilo36冷轧板主要应用于以下领域：航天复合材料模具制造，用于碳纤维预浸料热压罐成型模具，利用低膨胀特性保证大型复杂曲面模具的尺寸精度；精密光学仪器领域，作为望远镜镜筒、激光干涉仪基座等要求热稳定性高的结构件；标准量具制造，用于千分尺、卡尺、块规等计量器具的基体材料，避免温度变化引起测量误差；液化天然气（LNG）储罐内胆及管道，在-162℃超低温环境下保持尺寸稳定；电子工业中用于精密掩膜板框架、半导体设备腔体等要求低热变形的部件；航空航天惯性导航系统，用于陀螺仪支架、加速度计基座等对温度敏感度极高的核心零件。

## 六、产品详细参数

化学成分（wt%，典型值，以实际产品质保书为准）：镍Ni 35.0~37.0；碳C≤0.05；锰Mn 0.20~0.60；硅Si 0.15~0.30；磷P≤0.015；硫S≤0.010；铁Fe余量。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度Rm≥450MPa；屈服强度Rp0.2≥240MPa；延伸率A≥30%；硬度≤180HBW（或≤85HRB）；冲击功Akv≥60J（纵向试样，20℃）。

物理性能：密度8.15g/cm³；熔点1430℃；热导率10.5W/(m·K)（20℃）；电阻率0.78μΩ·m（20℃）；线膨胀系数α（20~100℃）≤1.5×10⁻⁶/℃；弹性模量141GPa（20℃）；居里点约230℃。

耐腐蚀/高温性能：在300℃以下空气中氧化增重率≤0.01mg/(cm²·h)；耐海洋大气腐蚀性能良好；在弱酸性环境中（pH≥4）腐蚀速率≤0.05mm/年。

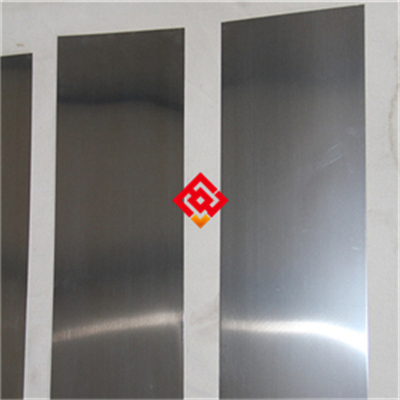

产品规格范围：冷轧板厚度0.5mm~6.0mm，宽度500mm~1250mm，长度1000mm~3000mm；可定制更小尺寸或分条窄带。

交货状态：冷轧态+去应力退火，表面经酸洗钝化处理，表面粗糙度Ra≤0.8μm；可提供磨光表面（Ra≤0.2μm）定制服务。

批次溯源码解读：编码规则为MJ-36-年月-炉号-热处理批号-规格代码。例如：MJ-36-202403-1234-HT01-1.5x1000x2000，表示上海墨钜生产的Nilo36冷轧板，2024年3月生产，炉号为1234，热处理批号为HT01，规格为厚度1.5mm、宽度1000mm、长度2000mm。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、无损检测报告及尺寸检测记录。

## 七、注意事项

使用Nilo36冷轧板时需注意以下限制：第一，避免长期服役于300℃以上温度，超过居里点后热膨胀系数会急剧增大，丧失低膨胀特性；第二，禁止在含硫、含氯的高温气氛中使用，硫和氯会沿晶界渗透导致脆化；第三，焊接后必须进行去应力退火处理（300℃~350℃保温1~2小时），否则焊接残余应力会导致尺寸不稳定；第四，冷加工变形量超过30%时建议进行中间退火，以避免加工硬化过度导致开裂；第五，表面划伤会降低抗疲劳性能，搬运和加工过程中应使用软质衬垫保护表面；第六，该合金在浓盐酸、浓硫酸等强还原性酸中耐蚀性较差，应避免接触此类介质。

## 八、存储与运输指南

存储环境要求：温度范围5℃~35℃，相对湿度上限60%，地面铺设木质垫板或橡胶垫，禁止直接接触水泥地面。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。包装规范：每张冷轧板之间用中性防锈纸隔离，外层包裹塑料薄膜，内置干燥剂（硅胶包），然后装入木箱或编织袋，木箱内壁衬有泡沫板防震。运输注意事项：运输车辆应有防雨篷布，禁止暴晒和雨淋；板材应平放固定，用尼龙绑带或软质绳索紧固，禁止使用钢丝绳直接接触板材表面；吊装时使用专用吊具或真空吸盘，禁止抛掷或倾斜堆放。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用尖锐工具撬动。

## 九、加工操作规范

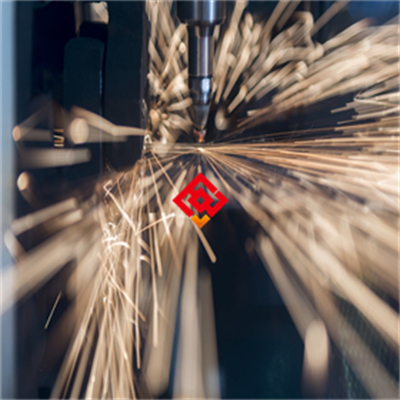

切割：推荐采用激光切割（光纤激光，功率2~4kW，切割速度1~3m/min，辅助气体为氮气，压力0.8~1.2MPa）或精密带锯（锯条齿距4~6齿/英寸，切削速度20~30m/min，冷却液为乳化液）。切割后切口应用锉刀或砂纸去除毛刺，打磨时使用氧化铝砂轮片，禁止使用普通碳化硅砂轮片，以免嵌入杂质。等离子切割仅适用于厚度≥3mm的板材，但热影响区较大，需后续机加工去除热影响层。

焊接（如适用）：推荐采用钨极氩弧焊（TIG），填充金属选用同材质Nilo36焊丝（直径1.6mm或2.4mm），也可选用ERNiFe-2焊丝。焊接电流80~120A，电压12~16V，焊接速度100~150mm/min，层间温度≤100℃。保护气体为纯度≥99.99%的氩气，流量10~15L/min。焊后必须进行去应力退火：300℃~350℃保温1小时，空冷。注意事项：焊接前需清理焊道两侧20mm范围内的油污和氧化膜；禁止使用含卤素的清洗剂；多层焊时每层焊后应清理焊渣。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理：去应力退火温度300℃~350℃，保温时间按板厚计算（每1mm厚度保温15分钟），空冷。均匀化退火温度800℃~850℃，保温2~4小时，炉冷至300℃后空冷。注意事项：退火温度不能超过居里点（约230℃）过多，否则会破坏低膨胀特性；禁止快速冷却（禁止水淬），否则会产生内应力。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：模具连接件推荐使用同材质Nilo36螺栓或更高等级的Inconel 718螺栓，避免因热膨胀系数差异导致松动或应力集中。密封垫片应选用不含卤素的聚四氟乙烯（PTFE）垫片或石墨垫片，禁止使用含氯橡胶垫片。安装后若用于复合材料模具，建议进行空载热循环测试（从室温升至固化温度再降至室温，循环3~5次），以释放装配应力并验证尺寸稳定性。日常维护方法：清洁周期为每使用10次或每月一次，清洗剂选用中性清洁剂（pH值6~8）或去离子水，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。清洁后用干净软布擦干，表面可涂覆薄层防锈油（不含氯、硫添加剂）。常见故障及解决方法：第一，表面点蚀——通常由氯离子污染引起，处理方法为用氧化铝微粉抛光去除点蚀坑，然后重新钝化处理（10%硝酸溶液浸泡30分钟）；第二，焊缝开裂——多因未进行焊后去应力退火导致，处理措施为打磨掉裂纹后重新焊接并立即进行去应力退火；第三，模具变形——可能由局部过热或受力不均引起，应检查加热系统均匀性，并在模具背面增加加强筋或采用真空吸盘固定。

## 十一、安全警示与应急处理

高温操作安全：在退火或焊接过程中，操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩和阻燃工作服。禁止在未冷却（温度≤40℃）前触碰工件。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能产生蒸汽爆炸。切割加工安全：激光切割或等离子切割时，操作人员必须佩戴遮光号≥5的防护面罩，切割区域应配备排烟系统，火花飞溅区域应设置防火隔离帘。产品损坏或腐蚀后的应急处理：若发现产品表面严重腐蚀或出现裂纹，应立即停机隔离，切断与之连接的介质源。人员应佩戴防酸手套和护目镜进行清理。泄漏的腐蚀介质（如酸液）应用碳酸氢钠溶液中和，然后用大量水冲洗，收集废液按危险废物（HW类）处置。废弃的Nilo36板材应分类回收，严禁混入普通垃圾，建议由专业金属回收公司处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Nilo36冷轧板时，建议客户从以下方面进行评估：首先，根据应用场景匹配度选择合适规格，航天复合材料模具建议优先选择厚度公差≤±0.02mm、表面Ra≤0.4μm的高精度板；其次，关注关键性能参数，如低膨胀系数是否在1.5×10⁻⁶/℃以下（20~100℃），力学性能是否满足模具对刚性和耐磨性的要求；第三，如有出口或船舶类项目，需确认是否具备船级社认证（如DNV、ABS、CCS）或NACE MR0175认证；第四，建议备品备件比例按实际用量的10%~15%储备，以应对加工损耗或紧急更换需求。强烈建议客户在收货后核对上海墨钜原厂质保书，要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及热膨胀系数。

## 十四、价格标准

Nilo36冷轧板的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间：标准规格（厚度1.0~3.0mm，宽度1000~1250mm）单吨价格约为180,000~250,000元/吨；超薄规格（厚度0.5~0.8mm）或高精度公差（±0.02mm）需上浮10%~15%。批量折扣政策：单次采购≥5吨可享受5%~12%的折扣；≥10吨可享受12%~18%的折扣。小批量试样（≤50kg）加价规则：通常上浮15%~20%，且最低起订量为10kg。如需定制表面磨光（Ra≤0.2μm）或特殊包装（如真空包装），需额外收取加工费。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如化学成分不符、内部裂纹、分层等）导致失效的，上海墨钜免费更换或全额退款。技术资料：随货提供中英文质保书（含化学成分、力学性能、无损检测报告、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。技术支持：提供24小时内远程技术指导；如需现场服务，48小时内安排工程师抵达现场。检测服务：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温力学性能、热膨胀系数）费用由上海墨钜承担。备品保障：产品停产后五年内，仍可提供同质替代材料或定制加工服务。售后响应：对于质量问题，2小时内给予回复，48小时内出具初步处理方案。
