Nickel48冷轧板精密模具用高导磁软磁合金公差

# Nickel48冷轧板精密模具用高导磁软磁合金公差产品介绍

## 一、产品概述与适用范围

本产品属于**软磁合金**大类，典型牌号为**Nickel48**（亦称4J48或Ni48，即含镍量约为48%的铁镍合金）。该合金是一种具有高磁导率、低矫顽力、低磁滞损耗的精密软磁材料，专为精密模具、电磁屏蔽及高灵敏度磁路元件设计。Nickel48冷轧板在弱磁场中表现出极高的初始磁导率（μi≥10000），饱和磁感应强度适中（Bs约1.5T），同时具备优异的冷轧加工性能，可制成厚度公差严格（±0.005mm以内）的精密薄板。核心优势包括：极高初始磁导率确保低磁场下快速响应；低矫顽力（Hc≤1.6A/m）降低磁滞损耗；优异的尺寸稳定性与低热膨胀系数（α≈8.5×10⁻⁶/℃）适配精密模具；良好的耐蚀性可抵御一般工业大气环境；冷加工硬化率低，适合多次轧制与冲压成型。适用温度范围为-40℃至+300℃，在高温下磁性能略有衰减但仍保持软磁特性。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地为**中国上海**。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）与真空自耗重熔（VAR）双联工艺，可确保合金成分纯净、气体含量极低。公司严格执行ASTM A753、GB/T 15018及客户定制公差标准，全流程工艺可追溯，从原材料入库到成品出厂均配备光谱分析、磁性能检测及尺寸精密测量设备，确保每一批次Nickel48冷轧板均满足高导磁与高精度要求。

## 三、核心功能

1. **高磁导率功能**：在频率50Hz、磁场强度0.8A/m条件下，初始磁导率μi≥10000（典型值可达12000），最大磁导率μmax≥60000，适用于电磁阀、继电器、磁屏蔽罩等需要快速磁化与退磁的精密部件。

2. **低矫顽力与低磁滞损耗**：矫顽力Hc≤1.6A/m，磁滞回线窄，可有效降低交变磁场中的能量损耗，提升设备效率与响应速度，尤其适用于高频（≤10kHz）弱信号磁路。

3. **精密尺寸稳定性**：冷轧板厚度公差控制在±0.005mm以内，平面度≤0.05mm/m，热膨胀系数与模具钢（如Cr12MoV）接近，在模具嵌件、磁极片等应用中可避免因热变形导致的配合间隙变化。

4. **良好冷加工与冲压性能**：该合金在退火态下硬度HRB≤85，延伸率≥30%，可进行深冲、弯曲、冲裁等复杂成型，冷加工后无需中间退火即可继续加工，显著提升模具制造效率。

5. **抗腐蚀与抗氧化**：在潮湿空气、弱酸（如pH≥5的有机酸）及盐雾环境中表面钝化膜稳定，不会产生锈蚀，适用于医疗设备、精密仪器等对洁净度要求高的场景。

## 四、技术特点

**合金设计思路**：Nickel48以镍（Ni48%）与铁（Fe余量）为基体，通过精确控制镍含量（47.5%~48.5%）使合金处于高磁导率成分窗口。添加少量锰（Mn≤0.6%）和硅（Si≤0.3%）脱氧并细化晶粒，同时控制碳（C≤0.03%）和硫（S≤0.015%）含量以降低磁滞损耗。不含钴、铬等元素，避免引入磁晶各向异性，确保各向同性软磁性能。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，在真空度≤10⁻¹Pa下脱除气体与杂质，随后进行真空自耗重熔（VAR）二次精炼，进一步降低氧、氮含量（O≤30ppm，N≤50ppm），确保合金纯净度。冶炼全程采用光谱在线分析，成分偏差控制在±0.1%以内。

**热处理制度**：推荐最终热处理为**退火+缓冷**。退火温度：1050℃~1100℃，保温2~4小时（根据板厚调整），随后以≤100℃/h速率缓冷至600℃以下，再空冷至室温。该制度可消除冷加工应力，促进晶粒长大至ASTM 4~6级，同时析出少量有序相（Ni₃Fe）以优化磁畴结构。注意：严禁快速冷却（如油淬、水淬），否则会引入内应力导致磁导率下降。

**显微组织控制**：退火后组织为单相奥氏体（γ相），晶粒度控制在ASTM 4~6级，晶界清晰无析出相。通过控制保温时间与冷却速率，可避免δ相（富铁相）析出，确保磁性能均匀。每批次进行金相检验，确认无夹杂物、裂纹及异常偏析。

**无损检测及质量保证**：每张冷轧板均进行100%超声波探伤（UT，频率5MHz，灵敏度FBH φ0.8mm），确保无内部缺陷；涡流探伤（ET）检测表面缺陷深度≥0.05mm；液体渗透检测（PT）抽检边缘及冲孔区域。同时，每批次提供光谱分析（OES）、磁性能测试（环形试样，参照GB/T 3656）及尺寸检验报告，质保书可追溯至冶炼炉号。

## 五、应用领域

- **精密模具制造**：用于注塑模具、冲压模具中的磁极嵌件、导向块、定位销，利用其高导磁与低热膨胀特性实现模具快速闭合与脱模。

- **电磁屏蔽与磁路元件**：制造电磁继电器衔铁、磁屏蔽罩、磁放大器铁芯、传感器磁轭，在弱磁场（0.1~1A/m）下提供高灵敏度磁响应。

- **医疗设备**：用于核磁共振（MRI）设备中的磁屏蔽组件、磁疗仪磁路部件，要求材料无磁滞干扰且生物相容性好。

- **精密仪器仪表**：制造电流互感器铁芯、磁电式仪表指针、地震仪磁阻尼器，需低磁滞损耗与高尺寸稳定性。

- **航空航天**：用于惯导系统磁屏蔽罩、陀螺仪磁路元件，适应宽温域（-40℃~+200℃）且磁性能稳定。

- **汽车电子**：用于电动助力转向（EPS）传感器、电子节气门磁路、ABS轮速传感器磁极，要求高可靠性与长寿命。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：镍Ni：47.5~48.5；铁Fe：余量；锰Mn：≤0.60；硅Si：≤0.30；碳C：≤0.03；硫S：≤0.015；磷P：≤0.020；铜Cu：≤0.20；氧O：≤0.0030；氮N：≤0.0050。

**力学性能（室温，退火态，典型值）**：抗拉强度Rm：480~550MPa；屈服强度Rp0.2：180~240MPa；延伸率A：30%~40%；硬度HRB：80~90（或HV150~170）；冲击功（V型缺口）：≥60J。

**物理性能（典型值，以实际产品质保书为准）**：密度：8.2g/cm³；熔点：1420~1460℃；热导率（20℃）：15W/(m·K)；电阻率（20℃）：0.45μΩ·m；线膨胀系数（20~100℃）：8.5×10⁻⁶/℃；弹性模量：180GPa；居里温度：450℃。

**磁性能（退火态，环形试样，典型值）**：初始磁导率μi（0.8A/m，50Hz）：≥10000（典型12000）；最大磁导率μmax：≥60000（典型80000）；矫顽力Hc：≤1.6A/m（典型1.2A/m）；饱和磁感应强度Bs（8000A/m）：1.5T；剩磁Br：0.5T；铁损P1.0/50（1.0T，50Hz）：≤1.2W/kg。高温磁性能（200℃）：μi≥6000，Hc≤3.0A/m。

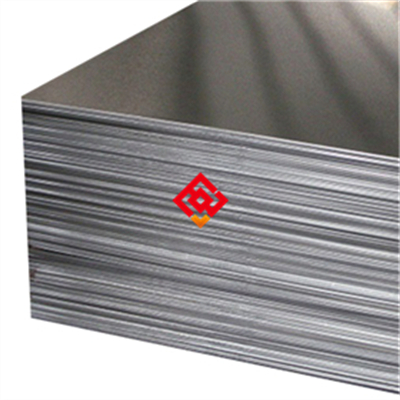

**产品规格范围**：冷轧板：厚度0.05~2.0mm，宽度10~600mm，长度100~2000mm（或按客户定制卷料）。厚度公差：±0.005mm（厚度≤0.5mm），±0.008mm（厚度0.5~1.0mm），±0.015mm（厚度1.0~2.0mm）。平面度：≤0.05mm/m。边缘毛刺：≤0.02mm。其他规格（棒材、带材、丝材）可协商供应。

**交货状态**：冷轧+退火+酸洗/抛光表面。表面粗糙度Ra≤0.4μm（镜面级），无氧化皮、划伤、油污。包装：每张板间垫中性纸，外层塑料薄膜+干燥剂，装入木箱或编织袋，附防潮标签。

**批次溯源码解读**：编码规则为“MJ-Ni48-年月-炉号-热批号-规格代码”。例如：“MJ-Ni48-202503-A1234-HT05-0.3×200×500”，其中“MJ”为上海墨钜代码，“Ni48”为牌号，“202503”为生产年月（2025年3月），“A1234”为冶炼炉号，“HT05”为热处理批次号，“0.3×200×500”为板厚×宽×长（mm）。客户可通过此码向上海墨钜索取原厂质保书，质保书包含成分、性能、探伤、尺寸检验及磁性能数据，并加盖检验章。

## 七、注意事项

1. **避免长期服役于居里温度以上**：Nickel48居里温度为450℃，若长期在高于400℃环境使用，磁导率会急剧下降（降至常温值的30%以下），且不可逆。建议使用温度不超过300℃。

2. **禁止与强酸性或含氯介质接触**：虽有一定耐蚀性，但盐酸、硫酸及氯化物溶液（如海水）会破坏钝化膜，导致点蚀。避免接触pH<3的酸性环境。

3. **焊接后必须进行退火处理**：若需焊接（如TIG焊接），焊后应在1050℃下退火30分钟并缓冷，否则焊接热影响区会产生应力与组织变化，导致磁性能下降30%~50%。

4. **冷加工硬化后需及时退火**：虽然加工硬化率低，但多次冷轧（累计变形量>60%）后硬度会升至HRB≥95，延伸率降至<10%，此时需进行中间退火（1050℃，1小时，缓冷），否则继续加工易产生裂纹。

5. **表面划伤与污染风险**：冷轧板表面粗糙度Ra≤0.4μm，轻微划伤（深度>0.02mm）会形成应力集中点，在交变磁场中产生附加涡流损耗，同时划伤处易成为腐蚀起点。严禁使用硬质工具（如钢刷、锉刀）接触表面，搬运须戴棉质手套。

6. **磁性能对热处理敏感**：严禁在非指定温度下进行热处理（如低于1000℃退火会导致晶粒过细，磁导率下降；高于1150℃则晶粒粗化，脆性增加）。客户如需自行热处理，建议先取小样试验。

## 八、存储与运输指南

**存储环境要求**：温度：-10℃~+40℃；相对湿度：≤60%RH。地面垫材：使用木质或橡胶垫板，离地≥30cm，严禁直接接触水泥地面。禁止混存物质：酸、碱、重金属粉末（如铁粉、铜粉）、氯化物（如漂白粉）、硫化物（如硫化橡胶制品），防止腐蚀或磁性能干扰。

**包装规范**：内层：每张板之间垫中性硫酸纸（pH=7.0），随后包裹防锈塑料薄膜（气相防锈VCI膜，有效期为24个月）；中层：放置干燥剂（硅胶包，每立方米≥200g）；外层：木箱（四面胶合板，内衬泡沫板）或高强度编织袋（适用于板厚≤0.3mm卷料）。包装外粘贴“防潮”、“轻放”、“勿压”标识。

**运输注意事项**：运输工具（货车、集装箱）内须保持干燥，铺塑料布防雨。板材堆叠高度≤1.5m，层间用橡胶垫隔开，使用尼龙绑带固定（禁止钢丝绳直接接触表面，防止划伤）。吊装时使用专用吊具（如真空吸盘或带橡胶护套的吊钩），严禁单点起吊。明确禁止行为：禁止与腐蚀性物质（如酸桶、盐包）混放；禁止露天存放（即使有雨棚，需加盖防雨布）；禁止踩踏、抛掷包装箱。

## 九、加工操作规范

**切割**：推荐方法：精密剪切（适用于板厚≤0.5mm）、带锯（适用于板厚0.5~2.0mm，锯条齿距4~6mm，线速度25~30m/min）、激光切割（适用于复杂形状，功率1.5~3kW，氧气辅助，切割速度0.5~2m/min）。切割后打磨：使用氧化铝砂轮（粒度120~240#）或金刚石锉刀去除毛刺，打磨后表面粗糙度Ra≤0.8μm。注意事项：切割前去除油污，切割后立即清洁表面；禁止使用普通碳化硅砂轮片（会嵌入杂质导致磁性能下降），禁止用锤击方式分割（会产生应力集中）。

**焊接（如适用）**：推荐方法：TIG焊（钨极氩弧焊，直流正接）。填充金属：使用同牌号Nickel48焊丝（直径1.0~2.0mm）或ERNi-1纯镍焊丝（适用于非磁性能关键部位）。焊接参数：电流80~120A，电压12~16V，焊接速度8~15cm/min，层间温度≤100℃。保护气体：纯氩（纯度≥99.99%），流量8~12L/min，背面保护气体流量5~8L/min。焊后热处理：立即进行退火（1050℃×30min，缓冷），消除焊接应力与组织变化。注意事项：焊接前必须清除表面氧化膜（用不锈钢刷+丙酮清洗），焊接区域禁止有油污；禁止使用含硅或钛的焊丝（会形成低熔点共晶，降低磁性能）；禁止在无保护气体环境下焊接（会产生严重氧化）。

**热处理**：退火：升温速率≤200℃/h，在1050~1100℃保温2~4小时（板厚每增加1mm，延长30分钟），随后以≤100℃/h速率缓冷至600℃以下，再空冷至室温。注意事项：热处理炉内气氛须为氢气（露点≤-40℃）或真空（≤10⁻²Pa），防止氧化；冷却速率严禁过快（如吹风冷却），否则会引入内应力；禁止在氧化性气氛（如空气炉）中加热，否则表面会形成Fe₂O₃氧化层，需后续酸洗去除。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质：推荐使用同牌号Nickel48或SUS304不锈钢（非磁性），避免使用碳钢（磁导率高，会干扰磁路）。密封垫片选型：使用纯PTFE（聚四氟乙烯）或硅橡胶垫片，禁止使用含卤素（如氯、氟）的垫片，以免腐蚀。安装后处理：若接触环境有腐蚀风险，建议进行酸洗钝化处理（10%硝酸+3%氢氟酸，50℃，10分钟），形成致密钝化膜。注意：酸洗后需用去离子水冲洗至中性，烘干。

**日常维护方法**：清洁周期：每月一次（洁净环境可延长至每季度）。清洗剂类型：中性清洗剂（pH=7~8，如肥皂水）或无水乙醇，严禁使用含氯溶剂（如四氯化碳）、酸类（如草酸）或碱类（如氢氧化钠）。清洗后立即用软布擦干，并涂覆防锈油（如WD-40薄层）。防锈/防氧化：长期停用（>6个月）时，表面涂覆气相防锈油（VCI油），并用塑料薄膜密封。

**常见故障及解决方法**：

1. **表面点蚀**：表现为直径0.1~0.5mm的锈点。原因：接触了含氯介质（如汗液、清洗剂）。处理：用氧化铝微粉（粒度1000#）抛光去除锈点，随后进行钝化处理（20%硝酸，室温，30分钟），并更换清洗剂。

2. **焊缝开裂**：多发生在TIG焊后热影响区。原因：焊后未及时退火或层间温度过高。处理：清除裂纹区域（用砂轮打磨至裂纹消失），重新焊接并严格按规范进行焊后退火。

3. **磁性能下降**：表现为初始磁导率降低>20%。原因：冷加工应力未消除或热处理不当。处理：进行退火处理（1050℃，2小时，缓冷），若仍不恢复，可能是成分偏差，需联系上海墨钜进行成分复验。

## 十一、安全警示与应急处理

**高温操作安全**：进行退火或焊接时，必须佩戴耐高温手套（耐温≥500℃）、防热辐射面罩（遮光号≥10）及阻燃服（如Nomex材质）。严禁在工件未冷却至室温（低于60℃）时触碰。现场灭火器类型：干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水（水遇高温工件会瞬间汽化，引发飞溅与烫伤）。

**切割加工安全**：激光切割时，须佩戴激光防护眼镜（波长1064nm，OD≥5）及防护面罩（遮光号≥5）。带锯切割时，须安装防护罩，防止锯条断裂伤人。排烟系统：必须开启排烟装置（风量≥1000m³/h，过滤精度≤0.5μm），防止金属烟尘（如NiO、Fe₂O₃）吸入。火花隔离：切割区域周围1.5m内不得放置易燃物（如纸板、油布），地面铺设防火毯。

**产品损坏或腐蚀后的应急处理**：若发现产品表面有腐蚀或破损，立即停机隔离，切断介质源（如酸液、盐水），使用中性清洗剂（10%碳酸钠溶液）中和泄漏介质（若为酸性）。人员防护：佩戴防酸手套（丁基橡胶）、护目镜及防毒面具（过滤酸性气体）。泄漏介质收集：用吸附棉或沙土围堵，收集后密封于HDPE桶中，标识为“腐蚀性废物”。废弃物分类：按HW34（废酸）或HW49（其他废物）分类，交有资质单位处置，严禁倒入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括针对您模具具体尺寸的工艺建议。

## 十三、购买建议

从应用场景匹配度出发，若您的模具需在弱磁场（<1A/m）下工作，Nickel48的初始磁导率（≥10000）优于普通纯铁（μi≈5000），是更优选择。关键性能参数：请核对PREN值（耐点蚀当量，Nickel48约12，低于不锈钢，故不适用于强酸环境），但磁性能参数（μi、Hc、Bs）为核心指标。认证要求：若用于医疗或航空航天，需提供船级社认证（如DNV）或NACE MR0175（抗硫化物应力腐蚀）；若为一般工业，ISO 9001认证即可。建议备品备件比例：易损件（如磁极片）按10%~15%备货，非易损件（如屏蔽罩）按5%备货。强烈建议核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证磁性能与化学成分，确保符合ASTM A753标准。

## 十四、价格标准

Nickel48冷轧板价格根据牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间：标准退火态冷轧板（厚度0.1~0.5mm，常规尺寸）为180~260元/公斤；精密公差板（厚度公差±0.005mm）为260~350元/公斤；需双认证（如船级社+ISO）或第三方检测（SGS）时，加价10%~15%。批量折扣政策：单批次采购≥1吨，享5%折扣；≥5吨，享8%~12%折扣；≥10吨，享15%折扣。小批量试样加价规则：单批次≤50公斤，价格上浮15%~20%（因需单独安排生产与检测）。提示：具体报价请联系曾先生（021-67898711）获取精确订单报价，并提供尺寸图纸与技术要求。

## 十五、服务与保障

**质保期**：自交付之日起12个月。若因材料内在质量缺陷（如成分偏差、内部夹杂、磁性能不达标）导致失效，经上海墨钜技术确认后，免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能、无损探伤及尺寸检验报告）、产品说明书（含热处理曲线）、MSDS（材料安全数据表）及推荐加工工艺规程（含焊接参数包）。

**技术支持**：售后技术问题，24小时内提供远程指导（电话/视频）；如需现场服务，48小时内工程师抵达客户现场，协助解决加工或使用问题。

**检测服务**：可安排SGS、BV等第三方检测，常规项目（化学成分、磁性能、硬度、尺寸）费用由上海墨钜承担（每批次限1次）；若客户指定特殊检测（如高温磁性能、疲劳试验），费用双方协商。

**备品保障**：该牌号停产后五年内，仍提供同质替代材料或定制加工（如按原尺寸重新轧制），确保客户模具维护不受影响。

**售后响应**：质量问题投诉，2小时内回复确认，48小时内出初步解决方案（含检测或换货计划）。
