N10675冷轧板高温盐酸换热器用哈氏B3抗蚀公差

# N10675冷轧板高温盐酸换热器用哈氏B3抗蚀公差产品介绍

## 一、产品概述与适用范围

本产品属于镍基合金大类，典型牌号为哈氏合金B3（UNS N10675）。该合金是一种通过优化合金成分设计，在哈氏B2基础上进一步降低碳、硅、铁含量，并稳定控制锰、钼、钨等元素比例的耐强还原性介质腐蚀的镍基合金。其核心特性表现为在高温、高浓度盐酸环境下具有卓越的均匀腐蚀抗力，同时显著抑制了热影响区和焊接热裂纹的敏感性。产品适用温度范围为-196℃至+450℃，特别适用于化工流程中盐酸换热器、蒸发器、反应釜等设备在高温盐酸工况下的长期服役。核心优势包括：在沸腾盐酸中腐蚀速率低于0.1mm/年；对氯化氢气体及湿氯气具有优异抵抗能力；焊接后无需强制固溶处理即可保持耐蚀性；冷轧板厚度公差精确控制在±0.05mm以内，满足高精度换热板片制造要求；良好的冷弯成形性能，可加工复杂波纹板型。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有从真空感应熔炼（VIM）到电渣重熔（ESR）的全流程特种冶炼装备，配备进口冷轧精密板带轧机及连续固溶热处理线，严格执行ASTM B333、ASTM B619及GB/T 15009等国内外标准。所有产品均实现从炉号到交货批次的全程工艺可追溯，并附带原厂质保书及第三方检测报告。

## 三、核心功能

1. **耐高温盐酸均匀腐蚀**：在20%浓度沸腾盐酸中，腐蚀速率典型值小于0.08mm/年（按ASTM G28A方法测试），远优于普通不锈钢及哈氏B2合金。

2. **抗氯化物应力腐蚀开裂**：在含氯离子高温水溶液中，表现出极高的抗应力腐蚀开裂能力，临界应力强度因子KISCC大于30 MPa·m¹/²。

3. **优异焊接性能**：采用匹配的ERNiMo-14焊丝（AWS A5.14）进行钨极氩弧焊（TIG）后，焊缝及热影响区耐蚀性接近母材，无需焊后固溶处理即可在盐酸环境中使用。

4. **高尺寸精度与表面质量**：冷轧板厚度公差可控制在±0.05mm以内，表面粗糙度Ra≤0.8μm，满足板式换热器密封面及流道精度要求。

5. **良好冷加工成形性**：固溶态下延伸率≥45%，可承受大变形量的冷弯、冲压及胀形工艺，适用于制造波纹板、膨胀节等复杂形状部件。

## 四、技术特点

### 合金设计思路

哈氏B3合金通过将碳含量控制在≤0.01%（质量分数，下同），硅≤0.10%，铁≤1.5%，同时添加约28.5%钼和少量钨（≤3.0%），形成以镍为基体、钼为主要强化元素的单相奥氏体组织。钼元素在还原性介质中形成致密的MoO₂钝化膜，而极低的碳、硅含量则有效抑制了晶界碳化物和金属间化合物的析出，从而避免了晶间腐蚀和焊接热裂纹。锰含量控制在≤3.0%用于稳定硫杂质，钴≤3.0%用于改善热加工性。

### 冶炼工艺

采用真空感应熔炼（VIM）初炼，再经电渣重熔（ESR）二次精炼，有效去除气体（氧、氮、氢）及非金属夹杂物，确保钢锭纯净度。冶炼全过程采用氩气保护，防止合金元素氧化烧损。

### 热处理制度

固溶处理温度：1060℃~1090℃，保温时间按板厚每毫米1~2分钟计算，随后快速水淬或快速空冷（板厚≤3mm时可采用强制风冷）。严禁炉冷，以避免有害相（如μ相、P相）析出。产品以固溶态交货，用户无需再次热处理即可直接加工。

### 显微组织控制

固溶态组织为等轴奥氏体晶粒，晶粒度按ASTM E112控制在5~8级。晶界无连续碳化物或σ相析出，确保耐蚀性。通过控制终轧温度在950℃以上，避免晶粒异常长大。

### 无损检测及质量保证

每张冷轧板均进行100%超声波探伤（按ASTM E114或GB/T 2970，验收等级为纵波直探头Φ5mm平底孔当量直径≤1.5mm），表面进行液体渗透检测（按ASTM E165或GB/T 18851，验收等级为无线性缺陷）。每批次抽取试样进行光谱分析（OES）和气体分析（LECO），确保成分符合要求。批次溯源码编码规则：MJ-N10675-YYYYMM-炉号-热处理批号-规格代码（例如：MJ-N10675-202503-A1234-HT01-1.5x1200x2400），用户可凭此码向上海墨钜索取原厂质保书。

## 五、应用领域

- **化工行业**：高温盐酸换热器、再沸器、冷凝器管板及板片，用于氯碱、有机氯化物、农药中间体生产流程。

- **制药行业**：盐酸介质下的反应釜内衬、搅拌器及蒸馏塔内件，要求耐腐蚀且不污染药品。

- **环保工程**：废酸回收装置、酸洗废液处理系统，处理含高浓度盐酸及氯化物的腐蚀性废水。

- **石油化工**：烷基化装置中的酸冷却器、酸性气洗涤塔部件，承受含HCl、H₂S的强还原性介质。

- **精细化工**：染料、颜料生产中氯化反应设备，要求耐次氯酸及湿氯气腐蚀。

- **海洋工程**：海水淡化装置中盐酸清洗系统管道，需耐受浓盐酸及氯化物环境。

## 六、产品详细参数

**化学成分（质量分数，wt%，典型值，以实际质保书为准）**：

镍（Ni）：余量；钼（Mo）：27.0~32.0；铁（Fe）：≤1.5；铬（Cr）：≤1.0；锰（Mn）：≤3.0；硅（Si）：≤0.10；碳（C）：≤0.01；钨（W）：≤3.0；钴（Co）：≤3.0；磷（P）：≤0.030；硫（S）：≤0.010；铜（Cu）：≤0.20；铝（Al）：≤0.50；钛（Ti）：≤0.20；铌（Nb）+钽（Ta）：≤0.20。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度Rm：≥760 MPa；屈服强度Rp0.2：≥350 MPa；延伸率A：≥45%；硬度：≤100 HRB（或≤200 HV）；冲击功KV₂（-196℃）：≥150 J（纵向）。

**物理性能（典型值）**：

密度：9.22 g/cm³；熔点：1370~1410℃；热导率（20℃）：10.2 W/(m·K)；电阻率（20℃）：1.35 μΩ·m；线膨胀系数（20~100℃）：11.2×10⁻⁶ /K；弹性模量（20℃）：210 GPa。

**耐腐蚀性能（典型值）**：

在20%沸腾盐酸中腐蚀速率：≤0.08 mm/年（按ASTM G28A）；在10%沸腾硫酸中腐蚀速率：≤0.10 mm/年；临界点蚀温度CPT（在6%FeCl₃溶液中）：≥50℃（按ASTM G48方法C）；高温持久强度（450℃/1000h）：≥200 MPa。

**产品规格范围**：

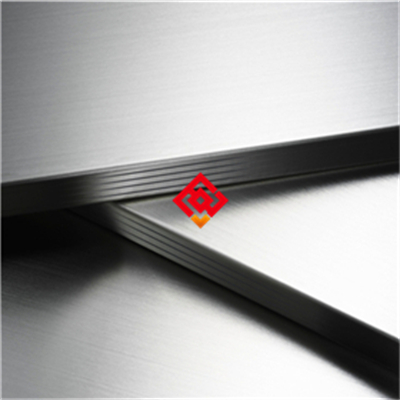

冷轧板：厚度0.5~6.0mm，宽度600~1500mm，长度1000~4000mm。也可根据用户要求提供定尺切割或卷板。

**交货状态**：

固溶处理态，表面经酸洗钝化处理，表面粗糙度Ra≤0.8μm。板边经铣削或剪切，无毛刺。包装为塑料薄膜缠绕+防潮纸+木箱（或钢带捆扎+编织袋）。

## 七、注意事项

1. 本合金在650~850℃温度区间长期停留时，可能析出μ相和P相，导致韧性和耐蚀性下降，应避免在此温度区间进行热加工或热处理。

2. 严禁在含氧化性介质（如硝酸、浓硫酸、Fe³⁺、Cu²⁺离子）的环境中使用，因其会破坏MoO₂钝化膜，引发快速腐蚀。

3. 冷加工（如冷弯、冲压）后若变形量超过15%，建议进行中间退火（1060~1090℃，水淬）以消除加工硬化，避免应力腐蚀开裂。

4. 焊接时严禁使用含硅或含氟的焊剂，推荐采用纯氩气保护（纯度≥99.99%），且焊前需彻底清除坡口及周围油污、水分及含氯污染物。

5. 表面划伤、凹坑、压痕等机械损伤会破坏钝化膜，成为腐蚀源，加工及搬运过程中必须使用软质垫料（如橡胶垫、毛毡）保护表面。

## 八、存储与运输指南

**存储环境要求**：

温度范围：-20℃~+40℃；相对湿度：≤60%。板材应存放在清洁、干燥、通风的室内库房，地面铺设木质或橡胶垫板，高度不低于100mm。严禁与酸、碱、盐、重金属粉末、氯离子源（如漂白粉、含氯清洁剂）等腐蚀性物质混存。

**包装规范**：

每张冷轧板之间夹入中性防锈纸，整体用PE塑料薄膜密封缠绕，内置干燥剂（硅胶包，每立方米不少于2包）。外层用木箱或钢带加固编织袋包装，木箱内衬防潮膜。包装箱外标注产品牌号、规格、批号、数量及“防潮”、“勿压”、“向上”等标识。

**运输注意事项**：

运输过程中必须采用封闭式车厢，严禁露天运输。板材应平放固定，层间垫橡胶垫，防止滑动及磕碰。吊装时使用尼龙吊带或吊索，禁止钢丝绳直接接触板面，以防划伤。严禁抛掷、踩踏或重物挤压包装箱。

## 九、加工操作规范

**切割**：

推荐采用激光切割（光纤激光，功率≥4kW，切割速度1~3m/min，辅助气体为氮气，纯度≥99.99%）或高压水刀切割（水压≥380MPa，加石榴砂）。切割后需用锉刀或砂带打磨边缘毛刺及氧化皮，打磨后用清水冲洗并干燥。禁止使用普通树脂砂轮片切割，因其可能引入硫、氯等有害杂质，且产生的高温会使切边微裂纹。

**焊接（如适用）**：

推荐焊接方法：钨极氩弧焊（TIG）；填充金属牌号：ERNiMo-14（AWS A5.14）或对应国产焊丝；焊接电流：80~120A（直流正接）；电压：10~15V；焊接速度：80~120mm/min；层间温度：≤100℃；保护气体：纯氩（纯度≥99.99%），流量10~15L/min；焊后可不进行热处理。注意事项：焊前用丙酮或酒精彻底清洁坡口及两侧各30mm区域，去除油污、水分及氧化物。禁止使用含硅或含氟的焊剂、焊条及防飞溅剂。多层焊时每层焊后需用不锈钢丝刷清理焊道。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶温度：1060~1090℃；保温时间：板厚每1mm保温1~2分钟；冷却方式：水淬（板厚≤3mm时也可快速空冷）。注意事项：加热炉气氛应为中性或微还原性，避免氧化；水淬时水温≤40℃，工件入水后需充分搅动，确保快速均匀冷却。禁止采用炉冷或缓冷，否则会析出有害相。

## 十、安装与维护建议

**安装要点**：

换热器板片连接件（螺栓、螺母、垫圈）推荐采用同材质（N10675）或更高级别耐蚀合金（如C-276），避免异种金属电偶腐蚀。密封垫片应选用无卤素、无石墨的纯PTFE或改性PTFE垫片，严禁使用含氯橡胶（如氯丁橡胶）。安装后，若设备用于盐酸介质，建议先用去离子水冲洗，再用10%稀盐酸进行预钝化处理（循环30分钟，室温），以形成稳定钝化膜。

**日常维护方法**：

每运行3~6个月检查一次板片表面，用软布或海绵蘸中性清洗剂（pH 6~8）擦拭，忌用含氯、含氟或含磨料的清洁剂。若发现表面轻微锈蚀，可用10%柠檬酸溶液（60℃）循环清洗30分钟，再用去离子水冲洗至中性。长期停用时应排空介质，用干燥氮气吹扫并密封。

**常见故障及解决方法**：

1. **表面点蚀**：多因介质中氧化性离子（Fe³⁺、Cu²⁺）超标引起。处理方法：停机后更换介质，用10%盐酸（加缓蚀剂）循环清洗，去除蚀坑后重新钝化；严重时更换板片。

2. **焊缝开裂**：通常由焊接热输入过大或层间温度过高导致。处理方法：停机后打磨开裂焊缝至母材，重新按规范焊接，严格控制层间温度≤100℃。

3. **板片变形**：多因换热器内部压力波动或温度骤变导致。处理方法：停机检查，若变形量小于板片厚度，可尝试在固溶温度下加压矫形；若变形严重，需更换板片。

## 十一、安全警示与应急处理

**高温操作安全**：

热处理及焊接作业时，操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩（焊接用遮光号≥10）及阻燃工作服。严禁徒手触碰未冷却工件（表面温度可达300℃以上）。现场应配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火，以防触电或蒸汽烫伤。

**切割加工安全**：

激光切割、等离子切割时，操作人员必须佩戴激光防护眼镜或等离子切割面罩（遮光号≥8），并确保排烟系统（风量≥3000m³/h）正常运转，及时排出金属烟尘。切割区域应设置火花隔离挡板，周围不得放置易燃物（如油布、纸箱）。

**产品损坏或腐蚀后的应急处理**：

若发现设备泄漏或材料严重腐蚀，应立即停机并切断介质源，佩戴防酸手套、护目镜及耐酸围裙，用大量清水冲洗泄漏区域（注意收集冲洗水，避免直接排入下水道）。若介质为浓盐酸，可用石灰或碳酸氢钠中和后收集。废弃物（含金属屑、废液、废垫片等）应按危险废物（HW类）分类，交由有资质的处理单位处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购N10675冷轧板时，建议用户根据具体应用场景匹配以下关键参数：对于高温盐酸换热器，应重点关注合金的耐均匀腐蚀性能（按ASTM G28A测试）及焊接后耐蚀性保持率；对于涉及氯化物环境的设备，需确认PREN值（耐点蚀当量，N10675的PREN≈45~50）及临界点蚀温度CPT；若设备需承受压力或疲劳载荷，应核对高温持久强度及疲劳极限数据。建议要求上海墨钜提供原厂质保书，并委托SGS、BV等第三方机构进行批次抽检（成分、力学、腐蚀速率），以验证性能是否满足设计规范。对于需要船级社认证（如DNV、Lloyd‘s）或NACE MR0175/ISO 15156认证的海洋工程或油气项目，请在下单时特别注明，上海墨钜可提供对应认证材料。

## 十四、价格标准

N10675冷轧板参考价格区间为480~680元/公斤（根据厚度、宽度及公差要求浮动）。批量折扣政策：单次订货≥5吨可享5~12%折扣；≥10吨可享12~18%折扣。小批量试样（≤100公斤）加价15~20%。附加技术要求（如双认证、第三方检测报告、定制热处理、特殊包装）将根据具体项目核算附加费用。具体报价请直接联系曾先生（电话021-67898711或13472787990）获取精确订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏析、夹杂、气孔、裂纹）导致设备失效的，上海墨钜承诺免费更换或全额退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：提供24小时内远程技术指导（电话、视频）；如需现场服务，48小时内工程师抵达用户现场。

- **检测服务**：可安排SGS、BV等权威第三方检测机构进行批次抽检，常规检测项目（成分、力学、腐蚀速率）费用由上海墨钜承担。

- **备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保用户设备维护及备件更换需求。

- **售后响应**：质量问题反馈后2小时内回复处理意见，48小时内出具初步解决方案及处理时间表。
