# N08120热轧板乙烯裂解炉管用抗结焦及厚度精度产品介绍

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为N08120（UNS N08120）。N08120是一种铁镍铬基固溶强化型高温合金，专为乙烯裂解炉管等高温苛刻环境设计。该材料在900℃至1150℃范围内表现出优异的抗结焦性能，能够显著延长炉管清焦周期，同时兼具良好的高温强度与抗氧化能力。产品核心优势包括：其一，抗结焦性能突出，表面催化活性低，可减少焦炭沉积；其二，高温持久强度高，在1000℃下仍保持稳定的抗蠕变能力；其三，热加工塑性优良，可轧制厚度精度控制严格的板材；其四，焊接性能良好，适用于现场安装及修补；其五，抗氧化及渗碳抗力优异，适用于含碳氢化合物的裂解气氛。该产品主要适用于乙烯裂解炉辐射段炉管、转化炉管、高温换热器及化工反应器内构件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及精密热轧生产线，严格执行ASTM B409、ASME SB409及GB/T 15007等标准。公司建立了全流程工艺可追溯体系，从原材料入厂到成品出厂均实施批次编码管理，确保每一张板材的性能一致性与质量稳定性。

## 三、核心功能

1. **抗结焦功能**：N08120合金表面具有较低的碳沉积催化活性，在乙烯裂解工况下，焦炭生成速率较传统HK40或HP40合金降低40%至60%，清焦周期可延长至原有周期的1.5倍以上，有效降低停炉频率。

2. **高温强度保持功能**：在1000℃条件下，该合金的抗拉强度仍可维持在100MPa以上（典型值，以实际产品质保书为准），长期服役过程中蠕变断裂寿命显著优于同类铁镍基合金，适用于炉管承受内压与自重的高温工况。

3. **抗氧化与抗渗碳功能**：合金中铬含量约21%，铝含量约0.2%，可在表面形成致密的Cr2O3保护膜；同时镍含量约40%，有效抑制渗碳反应，防止碳化物过度析出导致的脆化。

4. **厚度精度控制功能**：采用精密热轧工艺，热轧板厚度公差可控制在±0.3mm以内（厚度≤12mm时），满足炉管卷制及焊接装配对板材尺寸一致性的严苛要求。

## 四、技术特点

**合金设计思路**：N08120合金以铁镍铬为基体，通过添加约21%的铬保证抗氧化与抗腐蚀能力，约40%的镍稳定奥氏体组织并提高抗渗碳性，同时加入少量铝和钛形成弥散强化相。碳含量控制在0.05%至0.10%之间，既保证一定碳化物强化，又避免过多碳化物导致脆性。氮元素（约0.15%）的加入进一步提高了高温强度与组织稳定性。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM阶段去除有害气体及非金属夹杂物，ESR阶段进一步净化钢液，控制硫含量低于0.008%，氧含量低于30ppm，确保材料纯净度。

**热处理制度**：热轧后采用固溶处理，加热温度1150℃至1180℃，保温时间按板材厚度每毫米1.5分钟计算，随后快速水淬。固溶处理使碳化物充分溶解，获得均匀的奥氏体组织，同时消除轧制应力。

**显微组织控制**：固溶态组织为单一奥氏体晶粒，晶粒度控制在5级至7级（ASTM标准）。严格控制δ相含量低于1%，避免因δ相析出导致的韧性下降。通过优化热轧终轧温度与冷却速度，确保板材厚度方向组织均匀。

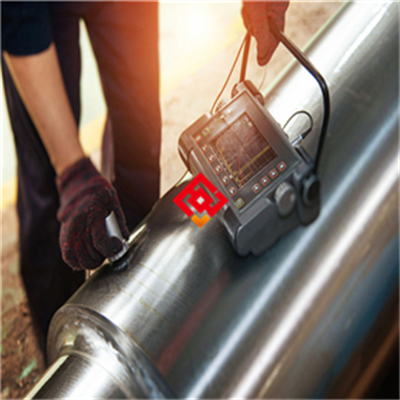

**无损检测及质量保证**：每张板材均进行100%超声波探伤（UT），按ASTM A435标准执行，合格等级为一级。同时进行液体渗透检测（PT）检查表面开口缺陷。光谱分析仪逐张检查化学成分，确保元素含量在标准范围内。

## 五、应用领域

- **乙烯裂解行业**：用于乙烯裂解炉辐射段炉管，承受高温碳氢化合物裂解环境，要求抗结焦与抗渗碳。

- **化工转化行业**：用于合成氨转化炉、甲醇转化炉炉管，在高温高压水蒸气重整气氛中服役。

- **高温换热设备**：用于化工装置中的高温换热器管束，介质温度可达1000℃。

- **石油化工反应器**：用于催化裂化、延迟焦化等装置的高温内构件，如分布器、支撑格栅。

- **冶金工业**：用于连续退火炉、热处理炉的辐射管及马弗罐，要求高温抗氧化。

## 六、产品详细参数

**化学成分**（wt%，典型值，以实际产品质保书为准）：镍Ni 38.0-42.0；铬Cr 20.0-22.0；铁Fe余量；碳C 0.05-0.10；锰Mn≤1.0；硅Si≤0.50；磷P≤0.020；硫S≤0.008；铝Al 0.10-0.30；钛Ti 0.10-0.30；氮N 0.10-0.20。

**力学性能**（室温，典型值，以实际产品质保书为准）：抗拉强度Rm≥620MPa；屈服强度Rp0.2≥280MPa；延伸率A≥30%；硬度HBW≤200。高温性能（1000℃，典型值）：抗拉强度Rm≥100MPa；屈服强度Rp0.2≥55MPa。

**物理性能**（典型值，以实际产品质保书为准）：密度8.0g/cm³；熔点1350℃至1400℃；热导率（1000℃）约26W/(m·K)；电阻率（室温）约1.05μΩ·m；线膨胀系数（20℃至1000℃）约16.5×10⁻⁶/K；弹性模量（室温）约195GPa。

**耐腐蚀及高温性能**（典型值，以实际产品质保书为准）：抗渗碳深度（1000℃，1000小时）≤0.3mm；氧化增重率（1000℃，500小时）≤0.5mg/cm²；高温持久强度（1000℃，1000小时断裂应力）约25MPa。

**产品规格范围**：热轧板厚度6mm至50mm，宽度1000mm至2500mm，长度2000mm至6000mm。也可按用户要求定制非标尺寸。

**交货状态**：固溶处理加酸洗表面。板材表面呈银灰色，无氧化皮，粗糙度Ra≤6.3μm。

**批次溯源码解读**：编码规则为MJ-N08120-年月-炉号-热处理批号-规格代码。例如：MJ-N08120-202501-ESR2156-HT03-12X2000X6000。其中MJ代表上海墨钜，N08120为牌号，202501代表生产年月，ESR2156为电渣重熔炉号，HT03为热处理批次，12X2000X6000代表厚度12mm×宽度2000mm×长度6000mm。用户可通过提供批次号向上海墨钜索取原厂质保书。

## 七、注意事项

1. 避免在650℃至850℃温度区间长期服役，该温度范围可能导致σ相析出，降低材料韧性与耐腐蚀性能。

2. 禁止接触含氯离子浓度超过100ppm的介质，氯离子可破坏表面氧化膜，引发点蚀或应力腐蚀开裂。

3. 焊接后必须进行固溶热处理（1150℃至1180℃水淬），以消除焊接应力并恢复组织均匀性，否则焊缝区可能产生应力腐蚀裂纹。

4. 热加工或冷加工后若出现明显硬化，应在中间工序安排退火处理（1050℃至1100℃空冷），防止继续加工导致开裂。

5. 板材表面应避免划伤、磕碰等机械损伤，表面缺陷可能成为应力集中源，在高温服役中发展为裂纹。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-10℃至40℃；相对湿度上限60%；板材应存放在木质或橡胶垫材上，距地面高度不小于200mm；禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：每张板材之间用中性防锈纸隔开，外层包裹塑料薄膜，内加干燥剂袋，最后用木箱或钢带捆扎。包装外表面标注牌号、规格、批次号及“防潮”“防压”标识。

**运输注意事项**：运输过程中板材应平放，用绑带固定，防止滑动；车辆顶部加盖防水篷布，避免雨水直接接触；吊装时使用尼龙吊带或带橡胶护套的钢丝绳，禁止钢丝绳直接接触板材。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：推荐采用等离子切割或带锯切割。等离子切割参数：电流200A至400A，切割速度500mm/min至1500mm/min，保护气体为氩气加氮气。切割后需用砂轮机打磨切割面，去除热影响区及氧化层，打磨深度不小于2mm。禁止使用普通砂轮片（含铁质砂轮），应使用不锈钢专用砂轮片。

**焊接**：推荐采用钨极氩弧焊（TIG）或手工电弧焊（SMAW）。填充金属牌号选用ERNiCrCoMo-1（AWS A5.14）或同等级别焊丝。焊接电流：TIG焊80A至120A，电弧电压12V至16V；层间温度控制在100℃以下。保护气体为纯度99.99%以上的氩气，流量10L/min至15L/min。焊接完成后应立即进行焊后热处理：加热至1150℃，保温30分钟，水淬。注意事项：焊接前需清除坡口及两侧20mm范围内的油污、氧化皮；禁止在潮湿环境或风速超过2m/s的条件下施焊。

**热处理**：固溶处理温度1150℃至1180℃，保温时间按板材厚度计算（每毫米1.5分钟），保温后快速水淬。时效处理一般不适用，若需调整硬度可进行稳定化处理（900℃保温2小时空冷）。注意事项：加热过程中应控制升温速率不超过200℃/h，防止热应力过大；禁止采用炉冷方式，炉冷会导致碳化物沿晶界析出。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐选用N08120同材质或更高级别镍基合金（如Inconel 625）；密封垫片应选用不含卤素的高温垫片，如膨胀石墨垫片或陶瓷纤维垫片；安装完成后，应对焊缝及热影响区进行酸洗钝化处理，酸洗液配方为硝酸（20%体积分数）加氢氟酸（3%体积分数），钝化后用大量去离子水冲洗并干燥。

**日常维护方法**：清洁周期为每运行1000小时或每次停车检修时；清洗剂选用中性不含氯的清洗液（pH值6至8），禁止使用盐酸、硫酸等强酸清洗；若发现表面出现氧化色或轻微结焦，可采用机械清焦（如喷砂）配合化学清洗（碱性脱脂剂），清洗后立即干燥并涂抹抗氧化涂层。

**常见故障及解决方法**：

- 表面点蚀：原因可能为介质中含氯离子。处理方法为停机后打磨去除点蚀坑，补焊后重新进行固溶处理。

- 焊缝开裂：原因可能为焊接后未及时热处理。处理方法为清除裂纹区域，重新焊接并立即进行焊后固溶处理。

- 板材变形：原因可能为热处理冷却不均匀或服役中热应力过大。处理方法为在1000℃下进行校形处理，加压校正后缓慢冷却。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温不低于200℃）、面罩及阻燃服；禁止触碰未冷却至室温的工件，工件温度低于80℃后方可进行搬运；现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能发生爆炸或产生蒸汽烫伤。

**切割加工安全**：操作人员必须佩戴遮光号不低于10号的防护面罩，防止电弧光灼伤眼睛；切割区域应配备排烟系统，及时排出金属烟尘及有害气体；火花隔离区应设置防火布，防止飞溅火花引燃周边可燃物。

**产品损坏或腐蚀后的应急处理**：立即停机并隔离故障区域，切断介质源（如裂解气、蒸汽等）；操作人员穿戴防酸碱服、防腐蚀手套及护目镜；若介质泄漏，使用沙土或吸收棉围堵，防止扩散；泄漏介质应收集至专用容器，按危险废物分类（HW类，如HW08废矿物油、HW34废酸等）处理；废弃物严禁随意倾倒，应交由有资质的危废处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议用户根据具体应用场景匹配产品性能：乙烯裂解炉管优先关注抗结焦性能及高温持久强度，可要求提供1000℃条件下持久强度数据；化工转化炉管需验证PREN值（点蚀当量，PREN=Cr%+3.3×Mo%+16×N%，N08120典型PREN值约25）及抗渗碳性能。对于出口项目或高端用户，建议要求提供船级社认证（如DNV、BV、ABS）或NACE MR0175认证。备品备件建议按安装总量的10%至15%储备，确保检修时及时更换。采购时务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分及力学性能。

## 十四、价格标准

N08120热轧板价格根据厚度规格、尺寸及采购数量浮动。参考价格区间：厚度6mm至12mm板材，单吨价格约8万元至12万元；厚度12mm至30mm板材，单吨价格约7万元至10万元；厚度30mm以上板材，单吨价格约6万元至9万元。批量折扣政策：采购量≥5吨可享受5%至12%折扣；≥10吨可享受10%至15%折扣。小批量试样（单张或总重≤500kg）加价15%至20%。如有附加技术要求（如双认证、第三方检测、定制热处理），价格另行协商。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离标准、内部裂纹等）导致产品失效的，上海墨钜提供免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤结果、尺寸检验记录）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内通过电话或视频远程指导；如需现场服务，48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行复核检测，常规检测项目（化学成分、室温拉伸、硬度、超声波探伤）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户备件供应不间断。

**售后响应**：质量问题投诉2小时内回复，48小时内出具初步解决方案。
