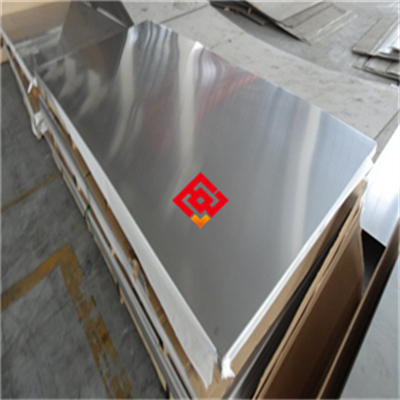

# N07718冷轧板火箭液氧涡轮泵用抗氧化及公差

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为N07718（对应商业牌号Inconel 718）。该合金是一种以镍-铬为基体，通过钼、铌、钛、铝等元素进行沉淀强化的奥氏体高温合金，在-253℃至700℃温度范围内兼具优异的抗氧化性能、高强度和良好的疲劳寿命。本产品专用于火箭液氧涡轮泵关键部件，针对液氧环境下的抗氧化需求及精密装配公差要求进行专项工艺优化。核心优势包括：一、在液氧介质中具有极低的化学活性与优异的抗氧化能力，可有效抑制氧反应引发的材料失效；二、650℃时抗拉强度可达1000MPa以上，满足涡轮泵高温高压工况；三、冷轧板厚度公差控制在±0.05mm以内，满足精密装配需求；四、具备良好的冷热加工性能，可进行冲压、弯曲等复杂成形；五、全流程按AMS 5662及GJB 1951标准执行，批次质量一致性强。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的真空感应熔炼（VIM）与真空自耗重熔（VAR）双联冶炼装备，以及精密冷轧、连续固溶热处理生产线，严格执行ASTM、AMS、GB/T及GJB等国内外标准。从原材料入库到成品出厂，全流程实施可追溯化管理，每批次产品均保留完整的工艺记录与检验数据，确保交付产品的化学成分、力学性能、尺寸公差及表面质量满足火箭发动机关键零部件的严苛要求。

## 三、核心功能

一、耐高温氧化功能：在650℃高温空气中，氧化增重率低于0.05mg/cm²·h，表面形成致密且稳定的氧化铬及氧化铝复合膜，有效阻止氧向基体内部扩散，适用于液氧涡轮泵高温燃气通道环境。

二、高强度与抗疲劳功能：室温抗拉强度≥1200MPa，屈服强度≥1000MPa，在650℃下持久强度（100小时）可达700MPa以上，同时具有优异的高周疲劳性能，能够承受涡轮泵高速旋转下的交变载荷。

三、精密尺寸公差功能：冷轧板厚度公差可控制在±0.05mm以内，板形平直度≤1mm/m，满足涡轮泵叶轮、密封件等部件对装配间隙的严格要求，减少加工余量，降低制造成本。

四、低温韧性功能：在-253℃液氧温度下，合金仍保持较高的延伸率（≥12%）和冲击韧性，不会出现低温脆化现象，确保火箭发动机启动与关机过程中结构完整性。

五、抗应力腐蚀功能：在含氯离子及氧化性环境中具有出色的抗应力腐蚀开裂能力，临界应力强度因子KISCC≥30MPa·m¹/²，适用于液氧介质中可能存在的微量水汽及杂质环境。

## 四、技术特点

合金设计思路：N07718合金通过添加约5%的铌（Nb）和约1%的钛（Ti）、0.6%的铝（Al），在时效过程中析出体心四方结构的γ"相（Ni₃Nb）和面心立方结构的γ'相（Ni₃(Al,Ti)），实现沉淀强化。其中γ"相是主要的强化相，在650℃以下具有良好的热稳定性。钼（Mo）的加入进一步提高了基体的固溶强化效果和抗蠕变能力。

冶炼工艺：采用真空感应熔炼（VIM）+真空自耗重熔（VAR）双联工艺。VIM阶段完成合金化与精炼，有效去除气体和低熔点杂质；VAR阶段通过二次熔炼进一步降低氧、氮含量，改善铸锭的宏观与微观组织均匀性，减少偏析和夹杂物。

热处理制度：标准热处理工艺为固溶处理+双时效处理。固溶温度980℃±10℃，保温1小时后空冷或快速水冷；随后进行第一级时效720℃±5℃，保温8小时，以50℃/h炉冷至620℃；第二级时效620℃±5℃，保温8小时后空冷。该工艺可使γ"相和γ'相充分析出并粗化至最佳尺寸，获得最高的强度与塑性匹配。

显微组织控制：固溶处理后晶粒度控制在ASTM 6级或更细，δ相（Ni₃Nb正交结构）含量控制在不大于5%，避免δ相过量导致韧性下降。时效后γ"相尺寸控制在20-50nm，γ'相尺寸控制在10-30nm，确保沉淀强化的效率。

无损检测及质量保证：产品逐张进行超声波探伤（UT），按AMS 2154标准执行，检测灵敏度可达Φ0.8mm平底孔当量；表面进行液体渗透检测（PT），按ASTM E1417标准执行；化学成分采用直读光谱仪（OES）及碳硫分析仪检测；力学性能每批次至少抽取2个试样进行室温及高温拉伸、硬度及冲击试验。每张冷轧板均标注唯一批次号，可追溯至冶炼炉号、热处理炉次及轧制工艺参数。

## 五、应用领域

一、航天火箭发动机：用于液氧涡轮泵的叶轮、导叶、密封环、轴承座等高温高转速部件，要求材料在液氧环境中具有极低化学反应活性及高强度。

二、航空发动机：用于涡轮盘、压气机盘、叶片等热端部件，工作温度可达650℃，需要材料具有优异的高温强度与抗氧化性。

三、核电站：用于反应堆控制棒驱动机构、主泵密封件等，要求材料在高温高压水环境中具有抗应力腐蚀和抗辐照能力。

四、石油化工：用于酸性油气田的井下工具、阀门、泵轴等，在含H₂S、CO₂及高浓度氯离子环境中具有抗硫化物应力腐蚀开裂能力。

五、船舶动力：用于燃气轮机热端部件，如燃烧室衬套、过渡段等，要求材料具有抗高温氧化和热疲劳性能。

## 六、产品详细参数

化学成分（wt%，典型值，以实际产品质保书为准）：镍Ni：50.0-55.0；铬Cr：17.0-21.0；铁Fe：余量；铌Nb：4.75-5.50；钼Mo：2.80-3.30；钛Ti：0.65-1.15；铝Al：0.20-0.80；碳C：≤0.08；锰Mn：≤0.35；硅Si：≤0.35；磷P：≤0.015；硫S：≤0.015；硼B：≤0.006；铜Cu：≤0.30。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度Rm≥1200MPa；屈服强度Rp0.2≥1000MPa；延伸率A≥12%；硬度HRC 38-44；冲击功（室温）KV≥40J。650℃高温性能：抗拉强度≥1000MPa；屈服强度≥860MPa；延伸率≥15%；持久强度（650℃/100h）≥700MPa。

物理性能：密度8.19g/cm³；熔点1260-1336℃；热导率（20℃）11.4W/(m·K)；（650℃）18.3W/(m·K)；电阻率（20℃）1.25μΩ·m；线膨胀系数（20-650℃）14.0×10⁻⁶/℃；弹性模量（20℃）200GPa。

耐腐蚀/高温性能：在液氧介质中，氧化增重率≤0.03mg/cm²·h（按GJB 1951标准）；临界点蚀温度（CPT）≥50℃（在6%FeCl₃溶液中，按ASTM G48方法）；高温持久强度（650℃/100h）≥700MPa；抗氧化等级（650℃/100h）为1级（氧化增重≤0.1mg/cm²）。

产品规格范围：冷轧板厚度0.5-6.0mm，宽度600-1250mm，长度1000-3000mm。可定制宽度与长度，最小起订量按实际询价。

交货状态：固溶+双时效处理（时效硬化状态），表面经酸洗+抛光处理，表面粗糙度Ra≤0.8μm。也可按用户要求提供固溶态（未时效）交货，由用户自行进行时效处理。

批次溯源码解读：编码规则为MJ-N07718-年月-炉号-热处理批号-规格代码。例如：MJ-N07718-202503-A1234-HT01-1.5x1000x2000，其中MJ代表上海墨钜，N07718为牌号，202503为生产年月，A1234为冶炼炉号，HT01为热处理批次号，1.5x1000x2000为厚度x宽度x长度。原厂质保书随货提供，也可通过公司官网输入批次号查询下载电子版质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

一、避免在700℃以上长期服役：N07718合金在700℃以上时，γ"强化相会逐渐粗化并转变为稳定的δ相，导致强度显著下降。若需在700℃以上使用，建议选用N07725或N07706等更高温度级别的合金。

二、禁止在含氟或强碱环境中使用：液氧环境中若存在微量氟化物，会与合金中的铬、铝元素发生剧烈反应，导致点蚀和应力腐蚀开裂。同时应避免与强碱（如NaOH浓度>30%）接触。

三、焊接后必须进行焊后热处理：若需对冷轧板进行焊接，焊后应在720℃±10℃进行去应力退火处理，保温2-4小时后空冷，以防止焊接热影响区产生微裂纹和应力腐蚀倾向。

四、加工硬化倾向显著：冷轧板在冷加工（如冲压、弯曲）过程中加工硬化率较高，若变形量超过15%，建议进行中间退火（980℃/1小时/空冷）以恢复塑性，避免产生裂纹。

五、表面划伤需严格控制：冷轧板表面如有深度超过0.05mm的划伤，在液氧环境中可能成为应力集中源，诱发疲劳裂纹。搬运及加工过程中应使用软质衬垫，禁止金属工具直接接触板面。

## 八、存储与运输指南

存储环境要求：存放于室内干燥、通风良好的仓库，环境温度5-40℃，相对湿度不超过60%。板材应平放在木质或橡胶垫板上，垫板间距不超过500mm，避免板材变形。禁止与酸、碱、盐、重金属粉末、氯化物等腐蚀性物质混存。

包装规范：每张冷轧板之间用中性防锈纸隔开，整体采用塑料薄膜缠绕密封，内置干燥剂（硅胶包，每平方米不少于2包），外层用木箱或高强度编织袋包装。木箱内壁衬有泡沫板防震，包装箱外标注“防潮”、“轻放”、“勿压”标识及批次号。

运输注意事项：运输过程中应使用封闭式货车，避免雨淋和暴晒。板材平放固定，使用尼龙绑带或橡胶带捆绑，禁止使用钢丝绳直接接触板面。装卸时使用吊带或吸盘吊具，严禁抛掷、踩踏或重物挤压。吊装时两吊点间距不小于板长的1/3，防止板材弯折。

## 九、加工操作规范

切割：推荐采用激光切割或精密带锯切割。激光切割参数：功率2-4kW，切割速度1-3m/min，辅助气体为高纯氮气（纯度≥99.99%），切割后切口热影响区宽度控制在0.5mm以内。带锯切割：锯条齿距4-6TPI，切割速度15-25m/min，冷却液为水基乳化液。切割后边缘应使用细锉或砂纸打磨去除毛刺和氧化皮，打磨后表面粗糙度Ra≤3.2μm。禁止使用普通氧化铝砂轮片切割，因砂轮中的粘结剂可能引入杂质，且切割热量会导致边缘组织过热。

焊接（如适用）：推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属选用同材质焊丝ERNiFeCr-2（对应Inconel 718焊丝）。焊接参数：TIG焊电流80-120A，电压10-14V，焊接速度100-150mm/min；MIG焊电流150-220A，电压20-26V，焊接速度200-300mm/min。层间温度控制在100℃以下，保护气体为高纯氩气（纯度≥99.999%），流量TIG焊8-12L/min，MIG焊15-20L/min。焊后需进行去应力退火：720℃±10℃，保温2小时，炉冷至300℃后空冷。注意事项：焊接前需彻底清除坡口及两侧20mm范围内的油污、氧化皮和水分；禁止使用含硫或氯的清洗剂。焊接过程中应避免电弧过长和焊接速度过快，防止产生未熔合和咬边缺陷。

热处理：固溶处理温度980℃±10℃，保温时间按板材厚度计算（每1mm厚度保温5分钟，但不少于30分钟），冷却方式为快速空冷或水淬。时效处理：第一级时效720℃±5℃，保温8小时，以50℃/h炉冷至620℃；第二级时效620℃±5℃，保温8小时后空冷。注意事项：固溶处理后应在2小时内进行时效处理，避免室温停留时间过长导致γ"相在室温下缓慢析出。禁止在固溶后直接进行快速水淬，以免产生过大热应力导致板材变形。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件（螺栓、螺母、垫片）应选用同材质N07718或更高级别的镍基合金（如N07725），避免异种金属接触引发电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的纯石墨垫片或聚四氟乙烯垫片（PTFE），禁止使用含氯橡胶垫片。安装前应对接触面进行脱脂清洗，使用丙酮或异丙醇擦拭，确保无油污和颗粒残留。安装后如用于液氧系统，需进行酸洗钝化处理：用20%硝酸+3%氢氟酸溶液在50℃浸泡30分钟，随后用去离子水彻底冲洗并干燥，以形成均匀的钝化膜。

日常维护方法：每3个月进行一次外观检查，重点检查表面有无点蚀、变色或裂纹。清洁周期为每6个月或每次系统停机检修时，使用中性清洗剂（pH 6-8）或去离子水进行清洗，禁止使用含氯、含硫的清洗剂。清洗后用洁净的压缩空气吹干，或使用无纺布擦干。对于长期停用的设备，应在表面涂覆防锈油（如WD-40或专用防锈油），并用防锈纸包裹。

常见故障及解决方法：一、表面点蚀：原因通常为液氧中混入微量水汽或氯离子。处理措施：立即停机排空介质，用去离子水清洗表面，干燥后检查点蚀深度，若深度超过板厚10%需更换部件。二、焊缝开裂：原因可能为焊接参数不当或焊后热处理未执行。处理措施：清除裂纹区域，重新焊接并严格执行焊后去应力退火，必要时进行液体渗透检测确认无裂纹。三、板材变形：原因可能为热处理冷却速度不均或机械加工应力释放。处理措施：在980℃进行校平处理（加压校平后空冷），随后重新进行时效处理。若变形量超过板长的1%，建议更换板材。

## 十一、安全警示与应急处理

高温操作安全：在进行热处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）和阻燃工作服。严禁在未冷却至室温前触碰工件，工件冷却至100℃以下方可接触。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，因水与高温金属接触可能引发剧烈蒸汽爆炸或氢氧爆炸。

切割加工安全：进行激光切割或带锯切割时，操作人员应佩戴防护面罩（激光切割遮光号≥5，带锯切割遮光号≥2）和防噪音耳塞。现场需配备排烟系统，及时抽除切割产生的金属烟尘和有害气体（如臭氧、氮氧化物）。切割区域周围2米内应设置火花隔离帘，禁止堆放易燃物品。

产品损坏或腐蚀后的应急处理：若发现液氧涡轮泵中N07718部件出现点蚀、裂纹或断裂，应立即停机并隔离故障部件，切断液氧供应源。操作人员需穿戴防静电服、防静电手套和防护面罩，使用铜制或防爆工具进行拆卸。泄漏的液氧应通过专用管路排至室外安全区域，禁止在密闭空间内排放。拆卸后的废弃部件应放入专用金属容器，标注为“HW08类危险废物”（废矿物油与含矿物油废物，因部件可能吸附液氧中的微量油污），交由有资质的危废处理公司处置。禁止将废弃部件随意丢弃或混入普通金属废料中。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括但不限于冷轧板加工工艺指导书、液氧环境应用指南、焊接工艺评定报告模板等。

## 十三、购买建议

建议用户在选购N07718冷轧板时，重点评估以下方面：一、应用场景匹配度：确认工作温度是否在-253℃至700℃范围内，介质是否为液氧或含氧环境，是否需要同时满足抗氧化和高强度要求。二、关键性能参数：核对PREN值（点蚀当量，N07718典型值为28-32），高温持久强度（650℃/100h≥700MPa），以及厚度公差（是否满足±0.05mm）。三、认证要求：若用于航天领域，需确认产品是否符合GJB 1951或AMS 5662标准；若用于出口，需确认是否提供NACE MR0175/ISO 15156认证或船级社（如DNV、ABS）认证。四、备品备件比例：建议首次采购时额外订购10-15%的备品，用于加工试制和后续维修替换。五、要求供应商提供上海墨钜原厂质保书，并建议安排SGS或BV等第三方检测机构进行化学成分、力学性能和尺寸公差的复检，以验证产品性能与质保书的一致性。

## 十四、价格标准

N07718冷轧板的价格受产品牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间为：厚度0.5-2.0mm冷轧板，单价约380-520元/公斤；厚度2.1-6.0mm冷轧板，单价约350-480元/公斤。批量折扣政策：单次采购量≥5吨，可享受5-12%的折扣；≥10吨，可享受10-18%的折扣。小批量试样（单规格≤50公斤）加价规则：通常在标准单价基础上上浮15-20%。若需附加双认证（如GJB+AMS）、第三方检测（如SGS报告）或定制热处理工艺，需额外收取认证费及检测费，具体费用按实际成本核算。以上价格为含税出厂价，不含运费及包装费。具体报价请致电曾先生（021-67898711或13472787990）获取精确订单报价。

## 十五、服务与保障

质保期：自产品交付之日起12个月。因材料内在质量缺陷（如化学成分偏离、内部裂纹、非金属夹杂物超标等）导致产品在使用过程中失效的，上海墨钜将免费更换同规格产品或按合同金额退款，并承担由此产生的直接经济损失（不含间接损失）。

技术资料：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书每批次一式两份，加盖公司质检章。

技术支持：提供24小时远程技术指导服务，可通过电话、微信或邮件咨询。如需现场技术支持，承诺在48小时内派遣工程师到达用户现场，协助解决加工、焊接、热处理或使用中的技术问题。

检测服务：可安排SGS、BV等国际权威第三方检测机构进行产品复检，常规检测项目（化学成分、室温拉伸、硬度、尺寸公差）的检测费用由上海墨钜承担。用户只需提供样品或指定检测批次，我们负责协调检测机构并支付费用。

备品保障：本产品停产后五年内，仍可提供同材质、同规格的替代产品或定制加工服务，确保用户设备的长期维护需求。

售后响应：对于用户提出的质量问题，承诺2小时内给予初步回复，48小时内出具书面处理方案。如确需退换货，在确认问题后7个工作日内完成退换手续。
