N06690冷轧板多晶硅还原炉用抗氢脆及尺寸公差

# N06690冷轧板多镍基合金产品介绍——多晶硅还原炉用抗氢脆及尺寸公差解决方案

## 一、产品概述与适用范围

本产品属于镍基合金大类，典型牌号为N06690（UNS N06690）。该合金是一种专为多晶硅还原炉及氢氟酸环境设计的镍铬铁合金，具有优异的抗氢脆性能、耐高温氟化物腐蚀能力以及严格的尺寸公差控制能力。适用温度范围为-196℃至1000℃，在400℃至800℃的高温氢氟酸气氛中表现尤为突出。核心优势包括：1）在高温含氟气氛中具有极低的氢渗透率，有效抑制氢脆断裂；2）冷轧板厚度公差可控制在±0.05mm以内，满足精密装配需求；3）抗应力腐蚀开裂（SCC）性能优异，特别适用于含氯离子及氟离子的混合介质；4）良好的冷热加工成形性，可进行冲压、弯曲、深拉伸等复杂成型；5）焊接性能稳定，无需焊后热处理即可获得可靠的接头强度。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密冷轧加工能力，配备真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，确保合金纯度和组织均匀性。公司严格执行ASTM B168、B906及GB/T 15007标准，从炼钢、热轧、冷轧到成品检验全流程可追溯，每批次产品均附带原厂质保书。冷轧板生产线配备在线厚度检测及表面缺陷自动识别系统，确保成品尺寸精度和表面质量达到多晶硅行业最高要求。

## 三、核心功能

1. **抗氢脆功能**：在400-800℃高温含氢氟酸气氛中，合金表面形成致密的Cr₂O₃及少量Al₂O₃氧化膜，有效阻挡氢原子渗透，氢扩散系数低于1×10⁻¹² m²/s（典型值），远低于常规奥氏体不锈钢，显著降低氢致延迟断裂风险。

2. **耐高温氟化物腐蚀**：在HF气体及含氟粉尘环境下，合金中约29%的铬含量形成稳定的氟化物保护层，腐蚀速率低于0.1mm/年（800℃条件下测试），使用寿命可达5年以上。

3. **高尺寸精度**：冷轧板厚度公差可控制在±0.05mm，不平度≤2mm/m，表面粗糙度Ra≤0.8μm，满足还原炉内衬及导流板的精密装配要求，减少安装应力。

4. **抗应力腐蚀开裂**：在含Cl⁻及F⁻的混合湿气氛中，临界应力腐蚀门槛值（KISCC）≥30 MPa√m（典型值），优于大部分镍基合金，特别适用于存在残余应力的焊接结构件。

5. **良好冷热加工性**：固溶态下延伸率≥40%，可进行冲压、弯曲、翻边等冷成型，热加工温度范围900-1150℃，热塑性良好，不易出现开裂。

## 四、技术特点

### 合金设计思路

N06690合金的设计核心是“高铬+低硅”原则。铬含量控制在28.0-31.5wt%，在高温含氟气氛中形成稳定的Cr₂O₃保护膜，同时抑制碳化铬析出。硅含量严格控制在0.50wt%以下，降低晶界脆性相形成倾向。添加适量铁（8.0-11.0wt%）和微量铝（0.15-0.60wt%），铝可进一步稳定氧化膜，铁则改善热加工塑性。碳含量控制在0.05wt%以下，避免晶界碳化物敏化。

### 冶炼工艺

采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM阶段在真空条件下脱除气体及有害杂质，ESR阶段进一步提纯并细化凝固组织，使非金属夹杂物（如氧化物、硫化物）等级控制在ASTM E45细系1.0级以内，确保材料纯净度。

### 热处理制度

固溶热处理温度范围为1050-1150℃，保温时间按板厚每毫米1-2分钟计算，随后快速水淬至室温。固溶处理后组织为单一奥氏体相，晶粒度控制在ASTM 5-8级。不进行时效处理，避免析出相导致脆化。

### 显微组织控制

通过控制固溶温度和冷却速度，获得均匀的等轴奥氏体组织，晶界无连续碳化物或σ相析出。δ相含量控制在0.5%以下（体积分数），避免氢致裂纹沿δ相扩展。每批次进行金相检验，确保组织合格。

### 无损检测及质量保证

冷轧板100%进行超声波探伤（UT），按ASTM A578 C级验收，确保内部无分层、裂纹、夹杂等缺陷。表面采用液体渗透检测（PT），按ASTM E165执行，确保无表面裂纹、划伤、凹坑。化学成分采用直读光谱仪（OES）和碳硫分析仪联合检测，力学性能按ASTM E8/E8M标准室温拉伸试验。

## 五、应用领域

- **多晶硅还原炉行业**：用于还原炉内衬板、导流板、电极护套，承受高温HF气体和氢气的腐蚀及氢脆风险。

- **太阳能光伏产业**：用于硅料清洗设备、氟化氢回收系统管道及容器，抵抗含氟酸性介质腐蚀。

- **化工与石油化工**：用于含氟催化剂反应器、氢氟酸烷基化装置，耐高温氢氟酸及氯离子混合环境。

- **核工业**：用于含氟核燃料后处理设备，耐高温氟化物及放射性介质腐蚀。

- **环保与废气处理**：用于焚烧炉烟气换热器、脱氟除尘设备，耐高温含氟酸性烟气腐蚀。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：镍Ni：余量（≥58.0）；铬Cr：28.0-31.5；铁Fe：8.0-11.0；铝Al：0.15-0.60；碳C≤0.05；硅Si≤0.50；锰Mn≤0.50；硫S≤0.015；磷P≤0.020；铜Cu≤0.50；钛Ti≤0.30；钴Co≤0.50。

**力学性能（室温典型值，以实际质保书为准）**：抗拉强度Rm≥586 MPa；屈服强度Rp0.2≥241 MPa；延伸率A≥40%；硬度HRB≤95；冲击功（V型缺口）≥120 J（室温）。

**物理性能（典型值，以实际质保书为准）**：密度8.19 g/cm³；熔点1350-1400℃；热导率（20℃）13.4 W/(m·K)；电阻率（20℃）1.18 μΩ·m；线膨胀系数（20-100℃）13.7×10⁻⁶/℃；弹性模量（20℃）206 GPa。

**耐腐蚀/高温性能（典型值）**：在800℃含HF气体（体积分数1-5%）中腐蚀速率≤0.1 mm/年；临界点蚀温度（CPT）≥60℃（在1M HCl+0.5M NaCl溶液中测试）；氢渗透率（600℃）≤5×10⁻¹³ mol/(m·s·Pa^0.5)；高温持久强度（700℃/1000h）≥80 MPa。

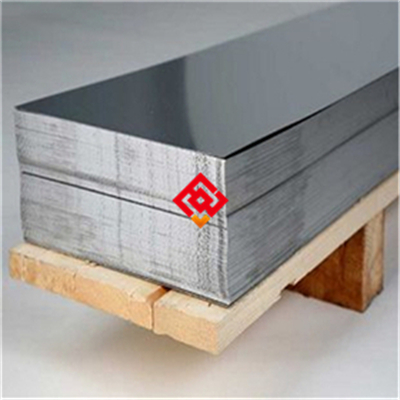

**产品规格范围**：冷轧板厚度0.5-6.0mm，宽度600-1250mm，长度1000-4000mm（可定尺）；也可供应冷轧带材（厚度0.3-3.0mm，宽度50-600mm）。

**交货状态**：固溶处理+酸洗表面（表面呈银白色金属光泽），可附加表面磨光（Ra≤0.4μm）或抛光处理。

**批次溯源码解读**：编码规则为“MJ-N06690-年月-炉号-热处理批号-规格代码”。例如MJ-N06690-202506-A1234-HT01-2.0×1200×3000，其中MJ代表上海墨钜，N06690为牌号，202506为生产年月，A1234为炉号，HT01为热处理批次，2.0×1200×3000为板厚×宽×长。客户可通过编码向上海墨钜索取原厂质保书，质保书包含全流程检测数据。

## 七、注意事项

1. 避免长期服役在650-850℃温度区间，该区间可能析出σ相（一种脆性金属间化合物），导致材料韧性和抗氢脆性能下降。若必须在此温度范围使用，建议缩短检验周期。

2. 禁止在含硫或含氯的高温还原性气氛中长时间暴露，硫和氯会破坏表面氧化膜，加速腐蚀和氢渗透。

3. 冷加工变形量超过15%后，应在固溶温度下进行中间退火（1050-1100℃，水淬），消除加工硬化，避免后续氢脆开裂。

4. 焊接后若需酸洗钝化，应使用不含氯离子的酸洗液（推荐硝酸+氢氟酸混合液），避免氯离子残留引起点蚀。

5. 表面划伤、凹坑等机械损伤会破坏氧化膜的完整性，成为氢渗透和腐蚀的优先通道，加工和搬运过程中必须保护表面。

6. 该合金对焊接热输入敏感，焊接线能量应控制在1.5 kJ/mm以下，避免过热导致晶粒粗化和抗氢脆性能下降。

## 八、存储与运输指南

**存储环境要求**：存储温度范围为-20℃至50℃，相对湿度上限为60%。板材应放置在木质或橡胶垫材上，禁止直接接触地面。禁止与酸、碱、重金属粉末、硫化物、氯化物等腐蚀性物质混存。

**包装规范**：冷轧板采用防潮防锈包装，内层为聚乙烯薄膜（厚度≥0.05mm），中间放置干燥剂（硅胶或分子筛，每平方米不少于50g），外层为木箱或编织袋。木箱内壁衬有泡沫缓冲层，确保板材在运输中不相互滑动。包装外标注“防潮”“防压”“勿倒置”标识。

**运输注意事项**：运输过程中板材需水平放置，使用尼龙或聚酯捆扎带固定，禁止使用钢丝绳直接接触板面。车厢需有防雨篷布覆盖，避免暴晒和雨淋。吊装时使用尼龙吊带或专用夹具，严禁钢丝绳直接接触板边，防止压痕和划伤。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷、碰撞；禁止在未保护状态下叠压不同牌号的板材。

## 九、加工操作规范

**切割加工**：推荐采用等离子切割（电流150-250A，切割速度0.5-1.5m/min，使用氩气+氢气混合气体）或激光切割（光纤激光，功率3-6kW，切割速度1-3m/min）。切割后必须用锉刀或砂轮机打磨切割面，去除氧化皮和熔渣，打磨后表面粗糙度Ra≤3.2μm。禁止使用普通碳钢砂轮片，应使用专用不锈钢或镍基合金砂轮片（氧化铝或碳化硅材质），避免铁离子污染。注意事项：切割面禁止产生裂纹或毛刺，切割后24小时内完成打磨。

**焊接加工**：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号为ERNiCrFe-7或ERNiCr-3（AWS A5.14）。焊接电流（TIG）80-120A，电压12-16V，焊接速度100-150mm/min。层间温度控制在100℃以下，保护气体为纯度≥99.99%的氩气，流量10-15L/min。焊后无需热处理，但建议进行酸洗钝化（20%硝酸+3%氢氟酸，50-60℃，10-20分钟）。注意事项：焊接前必须清理坡口及两侧各20mm范围内的油污、水分、氧化皮，使用丙酮或酒精擦拭。禁止使用含硫或含氯的清洗剂。焊接过程中禁止使用敲击或急冷。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶温度1050-1150℃，保温时间按板厚每毫米1-2分钟，随后快速水淬至室温。注意事项：热处理炉内气氛应控制为中性或微氧化性，避免还原性气氛导致表面渗碳或渗氢。禁止在固溶后缓慢冷却（如空冷或炉冷），慢冷会导致碳化物析出和抗氢脆性能下降。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号N06690或更高级别镍基合金（如N06625、N06022），避免使用碳钢或低合金钢，防止电偶腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的石墨垫片或PTFE垫片，禁止使用含氯的橡胶垫片。安装完成后，应对焊缝及热影响区进行酸洗钝化处理，去除焊接氧化色，恢复表面钝化膜。对于还原炉内衬板，安装前应确认板面清洁无油污，用去离子水冲洗后烘干。

**日常维护方法**：清洁周期为每3个月一次，使用中性清洗剂（pH值6-8）或不含氯的碱性清洗剂，配合软布或海绵擦拭。严禁使用含氯、含氟的酸性清洗剂或钢丝球。清洁后用去离子水冲洗干净，自然干燥或低温烘干（≤100℃）。长期停炉时，应在表面喷涂防锈油或气相防锈剂，并用塑料薄膜覆盖。

**常见故障及解决方法**：1）表面点蚀：若发现微小坑点，应立即停机，用砂纸打磨至露出金属光泽，再用10%硝酸溶液钝化处理30分钟。若点蚀深度超过板厚10%，建议更换板材。2）焊缝开裂：若焊缝出现微裂纹，应先打磨清除裂纹，补焊后重新进行酸洗钝化。若裂纹延伸至母材，需评估氢脆风险，必要时整体更换。3）板面变形：因热应力或安装应力导致的变形，可在固溶温度（1050℃）下进行校平处理，保温15分钟后水淬，但需注意校平后表面氧化皮的处理。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防强光面罩（遮光号≥10）、阻燃工作服和防烫围裙。禁止触碰未冷却至室温的工件，工件冷却至80℃以下方可接触。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，水遇高温工件会瞬间汽化爆炸，且水会加速表面腐蚀。

**切割加工安全**：操作等离子或激光切割时，必须佩戴遮光号≥14的防护面罩，防止弧光灼伤眼睛。切割区域应安装排烟系统，及时排出金属烟尘（如铬、镍氧化物）。火花隔离区应使用防火布覆盖，禁止在易燃物（如油布、纸张）附近切割。

**产品损坏或腐蚀后的应急处理**：若发现产品因腐蚀或氢脆导致开裂泄漏，应立即停机隔离，切断介质源（如HF气体、氢气）。人员必须佩戴防氟化氢面罩、耐酸手套和防护服，避免接触泄漏介质。泄漏的HF气体应使用碳酸氢钠溶液中和吸收，收集后的废弃物按危险废物（HW类，如HW32无机氟化物废物）处理，交由有资质的处置机构。禁止将废弃物直接排入下水道或环境。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括针对多晶硅还原炉的专用加工指南。

## 十三、购买建议

建议客户根据应用场景匹配度选择产品：对于多晶硅还原炉内衬，重点验证抗氢脆性能（氢渗透率）和尺寸公差（厚度公差±0.05mm）；对于化工管道，重点关注CPT值（≥60℃）和PREN值（耐点蚀当量，N06690的PREN≈40，典型值）；对于核工业，需确认是否通过相关认证（如ASME BPVC Section III或RCC-M）。建议客户在采购时核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和抗氢脆指标。对于首次使用该牌号的客户，建议先采购小批量试样（1-2张板）进行工艺验证，确认冷加工和焊接性能后再批量采购。

## 十四、价格标准

N06690冷轧板参考价格区间为220-350元/公斤（含税，不含运费），具体价格根据产品规格尺寸（厚度、宽度、长度）、采购数量及附加技术要求浮动。常规厚度（1.0-3.0mm）和标准尺寸（1250×2500mm）价格较低，超薄（<0.5mm）或超厚（>4.0mm）以及非标尺寸价格上浮10-20%。批量折扣政策：单批次采购≥5吨可享受5-12%折扣，≥10吨可享受12-18%折扣。小批量试样（≤100公斤）加价15-20%。如需附加双认证（如ASME、NACE）、第三方检测（SGS、BV）或定制热处理（如特殊固溶温度），需另行报价。具体报价请联系上海墨钜曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分不合格、内部裂纹等）导致失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验报告）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：客户遇到加工或使用问题，24小时内提供远程技术指导；如需现场服务，48小时内工程师抵达现场协助解决。

**检测服务**：可安排SGS、BV等第三方检测机构进行见证检测或独立检测，常规检测项目（化学成分、力学性能、尺寸）费用由上海墨钜承担。非常规检测（如氢渗透率、高温持久强度）按实际成本收取。

**备品保障**：该型号停产后五年内，仍可根据原批次化学成分和工艺参数提供同质替代产品或定制加工服务。

**售后响应**：质量问题反馈2小时内回复，48小时内出初步处理方案，涉及产品更换的，7个工作日内完成退换货流程。
