# N05500锻板舰船推进器用镍铜合金探伤及公差产品介绍

## 一、产品概述与适用范围

本产品属于镍基合金大类，典型牌号为N05500，亦称Monel K500（蒙乃尔K500），是一种沉淀硬化型镍铜合金。该合金在蒙乃尔400的基础上通过添加铝、钛等元素实现时效强化，兼具优异的耐腐蚀性能与高强度特性。产品适用于舰船推进器、螺旋桨轴、海水泵轴、阀门及海洋工程关键结构件，尤其适用于长期服役于海水、盐雾及含硫化氢介质的苛刻环境。使用温度范围为-200℃至600℃，在低温环境下仍保持良好的韧性与抗冲击性能。

核心优势包括：一、海水及海洋大气环境下具有极低的均匀腐蚀速率，耐点蚀与缝隙腐蚀性能优异；二、经沉淀硬化热处理后，室温抗拉强度可达1100MPa以上，屈服强度超过800MPa，远高于普通奥氏体不锈钢；三、无应力腐蚀开裂敏感性，适用于含硫化氢的酸性油气环境；四、在600℃以下具有良好的抗氧化与抗热腐蚀能力；五、非磁性材料，适用于对磁导率有严格要求的舰船及精密仪器部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等高端装备，严格执行ASTM B865、ASTM A494、GB/T 15007及GB/T 2054等国内外标准，全流程工艺可追溯，每批次产品均附有完整的炉号及热处理批号标识体系。公司在舰船用镍铜合金领域积累了丰富的技术经验，可提供探伤、公差控制、定制化热处理等增值服务。

## 三、核心功能

第一，耐海水腐蚀功能。在静止及流动海水中，年腐蚀速率低于0.02mm/年，抗点蚀当量PREN值（耐点蚀当量，由Cr+3.3Mo+16N计算）约为32，远高于普通304不锈钢的18-20，可有效抵御海洋生物附着与氯离子侵蚀。

第二，高强度与高硬度功能。经固溶与时效处理后，室温抗拉强度典型值1100-1250MPa，屈服强度800-950MPa，延伸率15-25%，硬度HRC 28-35，满足舰船推进器在高扭矩、高冲击载荷下的强度需求。

第三，抗应力腐蚀开裂功能。在含硫化氢的酸性介质（如NACE TM0177标准环境）中，不产生硫化物应力腐蚀开裂，适用于海底管线、井口装置及酸性油气田设备。

第四，良好冷热加工性能。热加工温度范围为950℃至1150℃，可进行自由锻、模锻及轧制；冷加工状态具有良好的塑性，允许冷弯、冷冲及冷拉成形，冷加工后可通过中间退火恢复塑性。

第五，非磁性功能。相对磁导率小于1.01，适用于舰船消磁系统、声纳设备及精密仪器周边部件，避免磁场干扰。

## 四、技术特点

本产品在合金设计上，以镍为基体（约63-70%），铜为主要合金元素（约27-33%），并添加铝（2.0-4.0%）和钛（0.25-1.0%）作为时效强化元素。铝与钛在时效过程中形成弥散分布的Ni3(Al,Ti)型γ′相（一种面心立方结构的金属间化合物），显著提高强度与硬度；铜元素赋予合金优异的耐还原性介质腐蚀能力，尤其在海水及非氧化性酸中表现突出。合金中严格控制碳含量（≤0.18%），避免碳化物析出导致晶间腐蚀。

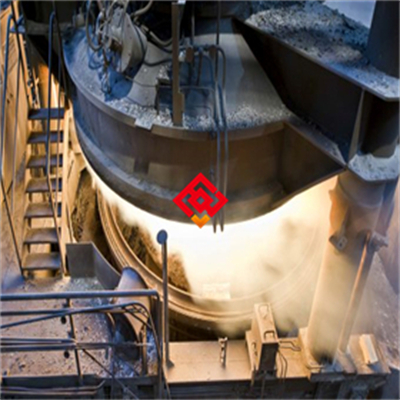

冶炼工艺采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效降低气体含量（氧≤20ppm、氮≤50ppm）及非金属夹杂物级别，确保材料纯净度。对于探伤要求严格的舰船用锻板，还可选配真空自耗重熔（VAR）进一步提升均匀性。

热处理制度分为两步：首先进行固溶处理，温度范围为980-1020℃，保温时间按截面厚度每25mm不少于1小时，随后水淬快速冷却，使合金元素充分固溶；随后进行时效处理，温度范围为525-550℃，保温时间6-8小时，空冷，使γ′相充分析出。对于大截面锻件，可增加稳定化处理（约620℃保温4小时）以消除残余应力。

显微组织控制方面，固溶态为单相奥氏体组织，晶粒度控制在ASTM 5级或更细（典型值5-7级），时效后γ′相尺寸约10-30nm，呈均匀弥散分布。严格控制δ相（一种有害的脆性相）析出，确保材料韧性。每批次产品均进行金相检验，记录晶粒度及析出相形态。

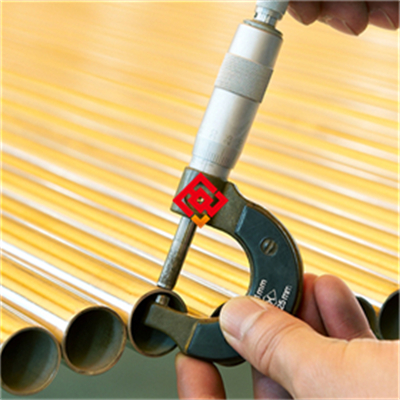

无损检测及质量保证体系完备。锻板出厂前100%进行超声波探伤（UT），按ASTM A578或GB/T 2970标准执行，灵敏度不低于φ2mm平底孔当量；表面及近表面缺陷采用液体渗透检测（PT），按ASTM E165或GB/T 18851标准执行。此外，可根据客户要求增加涡流探伤（ET）或磁粉探伤（MT，仅适用于非磁性材料验证）。全流程尺寸公差控制严格，厚度公差可达±0.5mm，平面度不超过2mm/m，满足精密加工要求。

## 五、应用领域

一、舰船制造领域：用于螺旋桨轴、推进器桨叶、舵杆、海水泵叶轮及泵体，利用其高强度与耐海水腐蚀性能，延长部件寿命。

二、海洋工程领域：用于海底管线连接件、井口装置、采油树阀门、海水淡化设备换热器管板，承受高压及腐蚀性介质。

三、石油化工领域：用于酸性油气田的阀门、泵轴、法兰及密封件，抵抗硫化氢及氯化物应力腐蚀。

四、航空航天领域：用于发动机燃油系统部件、液压管路及紧固件，利用其非磁性及高强度特性。

五、精密仪器领域：用于磁屏蔽组件、传感器外壳及陀螺仪部件，避免磁场干扰。

六、造纸及制盐工业：用于蒸煮器、蒸发器及盐水管道，抵抗氯化物及碱性介质的腐蚀。

## 六、产品详细参数

化学成分（wt%，典型值，以实际质保书为准）：镍Ni 63.0-70.0；铜Cu 27.0-33.0；铝Al 2.0-4.0；钛Ti 0.25-1.0；铁Fe ≤2.0；锰Mn ≤1.5；硅Si ≤0.5；碳C ≤0.18；硫S ≤0.01；磷P ≤0.01；杂质总和 ≤0.5。

力学性能（室温典型值，以实际质保书为准）：抗拉强度Rm 1100-1250MPa；屈服强度Rp0.2 800-950MPa；延伸率A 15-25%；断面收缩率Z 40-55%；布氏硬度HB 280-350；洛氏硬度HRC 28-35。高温性能（400℃典型值）：抗拉强度Rm 900-1050MPa；屈服强度Rp0.2 650-800MPa；延伸率A 20-30%。

物理性能：密度8.44 g/cm³；熔点约1350-1390℃；热导率（20℃）约17.5 W/(m·K)，（100℃）约19.0 W/(m·K)；电阻率（20℃）约0.54 μΩ·m；线膨胀系数（20-100℃）约13.8×10⁻⁶/K，（20-500℃）约15.5×10⁻⁶/K；弹性模量约179 GPa；相对磁导率<1.01。

耐腐蚀性能：在3.5%氯化钠溶液中的临界点蚀温度CPT（临界点蚀温度，按ASTM G48方法A测试）≥60℃；缝隙腐蚀温度CCT（缝隙腐蚀温度，按ASTM G48方法B测试）≥50℃；在流动海水中年腐蚀速率<0.02mm/年；在10%硫酸溶液中（室温）年腐蚀速率<0.5mm/年；在NACE TM0177标准A溶液中无硫化物应力腐蚀开裂。

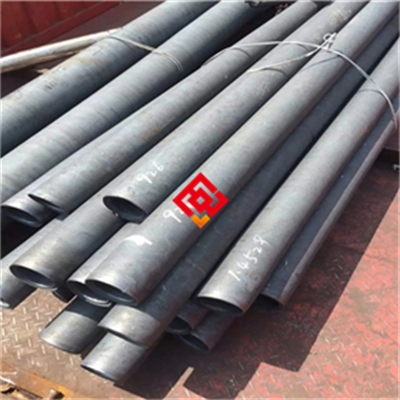

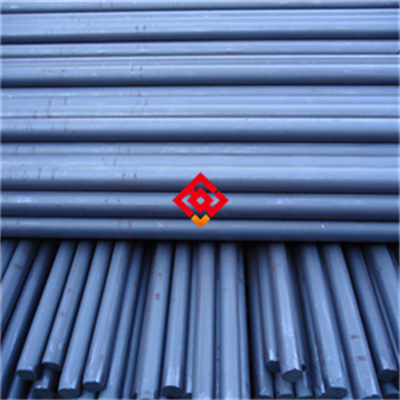

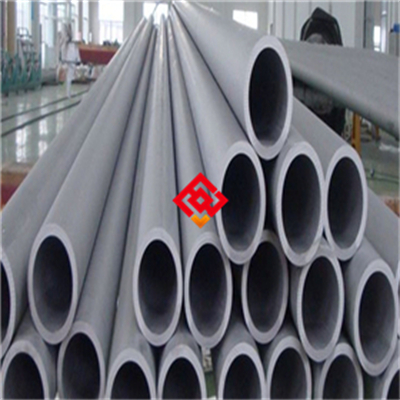

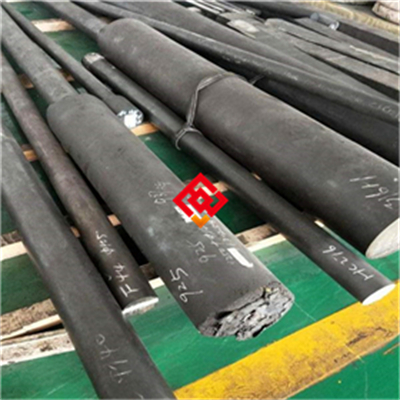

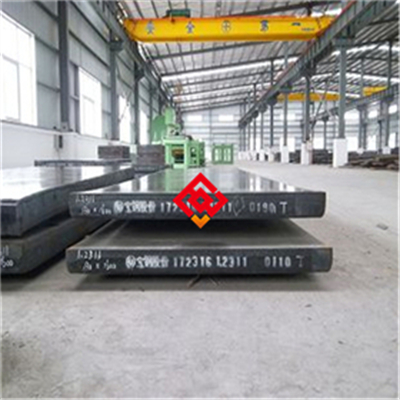

产品规格范围：锻板厚度10-200mm，宽度500-3000mm，长度1000-6000mm；锻件单件重量可达5吨；棒材直径20-500mm，长度3000-6000mm；管材外径50-500mm，壁厚5-50mm；也可按客户图纸定制异形锻件。

交货状态：固溶加时效状态（STA，即Solution Treatment and Aging），或根据客户要求提供固溶态（仅固溶未时效，便于后续加工）。表面处理：锻板表面经酸洗或磨光处理，表面粗糙度Ra≤3.2μm；棒材表面可提供磨光或车光状态，粗糙度Ra≤1.6μm；管材内外表面经酸洗或抛光处理。

批次溯源码解读：编码规则为MJ-N05500-年月-炉号-热处理批号-规格代码。例如：MJ-N05500-202503-ESR2401-STA05-50X2000X6000，其中MJ代表上海墨钜，N05500为牌号，202503表示生产年月，ESR2401为电渣重熔炉号，STA05为热处理批号，50X2000X6000为厚度50mm、宽度2000mm、长度6000mm的规格代码。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

第一，避免在650-750℃温度区间长时间服役。该温度区间会促使γ′相粗化及有害相析出，导致强度与韧性下降。若必须在此区间使用，应咨询上海墨钜进行特殊热处理调整。

第二，禁止在含强氧化性介质（如浓硝酸、浓硫酸、铬酸）的环境中服役。镍铜合金在强氧化性酸中腐蚀速率显著增加，建议选用哈氏合金或纯镍材料。

第三，焊接后必须进行焊后热处理。推荐采用固溶处理（980-1020℃水淬）加时效处理（525-550℃空冷）恢复性能。若无法进行完整热处理，至少应进行稳定化退火（620℃保温4小时空冷），否则焊缝区强度与耐腐蚀性能下降。

第四，冷加工变形量超过15%后，必须进行中间退火（980℃保温30分钟水淬），避免加工硬化导致裂纹。冷加工后应及时退火，不宜长期存放于冷加工状态。

第五，表面划伤及磕碰是应力腐蚀的诱发源。加工、搬运及安装过程中应使用软质垫层保护，严禁使用铁锤直接敲击，推荐使用铜锤或尼龙锤。划伤深度超过0.1mm时应进行打磨修复并酸洗钝化。

第六，热处理过程中严格控制冷却速度。固溶处理后必须快速水淬，水淬延迟时间不得超过30秒，否则会导致碳化物沿晶界析出，降低耐腐蚀性能。禁止采用空冷代替水淬。

第七，探伤过程中注意耦合剂的选择。超声波探伤时推荐使用水基耦合剂，禁止使用含氯或含硫的耦合剂，避免残留物引起腐蚀。

## 八、存储与运输指南

存储环境要求：温度范围-10℃至40℃，相对湿度上限60%。锻板及棒材应存放于干燥、通风的室内仓库，地面铺设木质或橡胶垫板，离地高度不低于20cm。禁止与酸、碱、盐、重金属粉末、活性硫化物及氯离子化合物混存，避免交叉污染。

包装规范：锻板采用防潮塑料薄膜包裹，内放置硅胶干燥剂（用量按每立方米空间不少于200g），外层用木箱或钢带加固。棒材采用编织袋或麻布包裹，两端加装塑料保护帽。管材内外表面涂覆防锈油，两端密封，外套编织袋。每件包装上粘贴标签，注明牌号、规格、炉号、批号、重量及生产日期。

运输注意事项：运输过程中采用固定支架或绑带固定，防止滑动碰撞。车厢顶部需加盖防水篷布，防止雨水及暴晒。吊装时使用尼龙吊带或柔性吊索，禁止钢丝绳直接接触产品表面，避免压痕及划伤。严禁抛掷、踩踏或重压。

明确标注禁止行为：禁止与腐蚀性物质混放；禁止露天存放超过24小时；禁止在包装破损状态下长期存储；禁止使用铁质工具直接接触产品表面；禁止在未防护状态下叠放不同材质的产品。

## 九、加工操作规范

切割加工推荐方法：厚度小于25mm的板材可采用等离子切割，推荐电流100-200A，切割速度1-3m/min，使用氮气或氩氢混合气体作为等离子气；厚度25-100mm的板材推荐带锯切割，锯条齿距4-6TPI（每英寸齿数），切割速度20-40m/min，进给量0.02-0.05mm/齿；厚度超过100mm或精度要求高的部件推荐激光切割或水刀切割。切割后切割面需用锉刀或砂轮打磨去除热影响区及毛刺，打磨深度不小于0.5mm。禁止使用普通氧化铝砂轮片，应使用碳化硅或立方氮化硼砂轮，避免铁元素污染。详细操作参数表请向上海墨钜索取说明书。

焊接方法推荐：采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG），填充金属选用同材质焊丝ERNiCu-7（牌号如Monel K500焊丝）。焊接电流：TIG焊直流正接，电流80-180A，电压12-18V，焊接速度5-15cm/min；MIG焊电流150-300A，电压24-30V，送丝速度5-10m/min。层间温度控制在100℃以下，推荐使用水冷铜垫板加速冷却。保护气体：99.99%纯氩或氩+2%氮气混合气，流量15-25L/min。焊后应立即进行固溶处理（980-1020℃水淬）加时效处理（525-550℃空冷），或至少进行稳定化退火（620℃保温4小时空冷）。禁止在焊后未热处理状态下直接投入使用。详细焊接工艺参数包请向上海墨钜索取说明书。

热处理操作规范：固溶处理温度980-1020℃，保温时间按截面厚度每25mm不少于1小时，升温速度不超过100℃/小时。保温结束后立即水淬，水槽容量需保证工件入水后水温不超过40℃，工件入水后应上下摆动以加速冷却。时效处理温度525-550℃，保温时间6-8小时，空冷。对于大截面锻件（厚度超过100mm），可在固溶后增加稳定化处理（620℃保温4小时空冷），再进行时效。禁止在固溶处理后采用空冷或炉冷，禁止在时效过程中超过550℃。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质推荐选用同材质N05500或更高级别的镍基合金（如Inconel 625），避免异种金属接触导致电偶腐蚀。密封垫片选型应避免含卤素（氟、氯、溴）的垫片，推荐使用纯石墨垫片或PTFE（聚四氟乙烯）垫片，安装前确认垫片无氯离子残留。安装完成后，若表面存在加工痕迹或焊接飞溅，应进行酸洗钝化处理：采用10-20%硝酸加2-5%氢氟酸混合液，温度40-60℃，浸泡10-30分钟，随后用去离子水冲洗干净并干燥。禁止使用含盐酸的酸洗液，避免氯离子引发点蚀。

日常维护方法：清洁周期根据服役环境确定，海洋环境建议每3个月清洁一次，一般工业环境每6个月一次。清洗剂推荐使用中性清洁剂（pH值6-8）或专用不锈钢清洗剂，禁止使用含氯漂白剂、盐酸或硫酸类酸性清洗剂。清洁后用清水冲洗并擦干。对于高温或腐蚀性环境服役的部件，可定期（每12个月）进行表面防锈/防氧化处理，涂覆专用防锈油或耐高温防护涂层。

常见故障及解决方法：故障一，表面出现点蚀。原因多为氯离子浓度过高或表面附着污染物。处理方法：清除腐蚀产物，打磨至基体金属光泽，重新进行酸洗钝化处理，并检查环境氯离子浓度是否超标。故障二，焊缝区域出现裂纹。原因多为焊后未及时热处理或焊接热输入过大。处理方法：将裂纹区域打磨去除，重新焊接并严格执行焊后热处理，控制层间温度在100℃以下。故障三，部件变形或尺寸超差。原因多为热处理冷却不均匀或安装应力过大。处理方法：进行稳定化退火（620℃保温4小时空冷）消除应力，必要时重新加工至设计尺寸，安装时确保对中及间隙合理。若故障无法自行解决，请联系上海墨钜获取技术支持。

## 十一、安全警示与应急处理

高温操作安全：进行固溶处理、时效处理及热加工时，操作人员必须佩戴耐高温手套（耐温不低于300℃）、防护面罩（防热辐射及飞溅）及阻燃服。工件在热处理后表面温度极高，禁止在未冷却至100℃以下时触碰。现场必须配置干粉灭火器或二氧化碳灭火器，严禁使用水扑救电气或金属火灾，避免发生爆炸或触电事故。热处理区域应设置警示标识及隔离护栏。

切割加工安全：操作等离子切割、激光切割及带锯时，必须佩戴防护面罩（等离子切割建议遮光号9-12，激光切割建议遮光号5-8），防止弧光及飞溅伤害眼睛。切割区域必须配备排烟系统，及时排出金属粉尘及有害气体（如臭氧、氮氧化物）。火花隔离要求：切割区域周围2米内不得放置可燃物，地面铺设防火毡，切割完毕后检查有无残留火花。禁止在未通风的密闭空间内进行切割作业。

产品损坏或腐蚀后的应急处理：若发现产品出现严重腐蚀、开裂或泄漏，应立即停机并隔离相关区域，切断介质源（如海水、酸液、油气等），防止事故扩大。操作人员必须穿戴防酸防碱手套、防护服及护目镜，避免直接接触腐蚀性介质。对于泄漏的腐蚀性介质，应根据介质性质进行中和（如酸液用碳酸氢钠中和，碱液用稀醋酸中和）并收集于专用容器中。废弃物应分类处理，含镍铜合金的废弃物属于HW类（危险废物类别，如HW17表面处理废物、HW49其他废物），应委托有资质的危废处理单位处置，严禁随意倾倒或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从材料选择到加工安装的全流程指导。

## 十三、购买建议

在选型时，建议从以下角度评估产品与应用的匹配度：一、应用场景匹配度。舰船推进器部件优先选用N05500锻板，因其兼具高强度与耐海水腐蚀性能；若服役温度超过600℃，建议升级至Inconel 718或Inconel 625。二、关键性能参数。耐点蚀性能可参考PREN值（典型值32），高温强度可参考400℃持久强度（约500MPa/1000h），硬度按设计要求选择HRC 28-35或更高。三、认证要求。若用于船级社认证项目（如DNV、Lloyd's、CCS），需确认产品附带相应船级社证书；用于酸性油气环境需提供NACE MR0175/ISO 15156合规证明；用于国际项目建议要求ISO 9001及PED（压力设备指令）认证。四、备品备件比例。建议首次采购时按实际用量的10-15%预留备品，用于替换或应急维修，避免因材料断供影响生产。

建议用户在收到产品后，核对上海墨钜原厂质保书上的炉号、批号与实物标签是否一致，并检查化学成分、力学性能及探伤报告是否满足合同要求。对于关键应用，建议要求提供第三方检测报告（如SGS、BV）以验证性能，检测项目可包括化学成分、力学性能、晶粒度、超声波探伤及点蚀试验等。

## 十四、价格标准

本产品N05500锻板的价格受型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：标准规格（厚度20-50mm，宽度1500-2000mm）的固溶加时效状态锻板，单吨价格约为15万至25万元人民币；超厚规格（厚度超过100mm）或特殊尺寸（宽度超过2500mm）需加价10-20%；若需附加双认证（如船级社及NACE）、第三方检测（SGS或BV）或定制热处理，每项加价约为基础价格的5-10%。

批量折扣政策：采购量≥5吨可享受5-12%折扣，具体折扣幅度根据牌号、规格及付款方式确定；采购量≥20吨可进一步协商优惠。小批量试样加价规则：单次采购量低于1吨时，价格通常上浮15-20%，以覆盖小批量生产的工装调整及检验成本。具体报价请联系曾先生获取精确订单报价，报价单将明确标注含税与否、交货期及付款条件。

## 十五、服务与保障

质保期：自产品交付之日起12个月，因材料内在质量缺陷（如化学成分不合格、力学性能未达标、内部裂纹或夹杂物超标等）导致失效的，上海墨钜将免费更换或退款，不收取任何额外费用。

技术资料：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书具有可追溯性，可通过批次溯源码查询。

技术支持：客户在使用过程中遇到任何技术问题，上海墨钜承诺24小时内提供远程指导（电话或视频）；如需现场服务，48小时内安排工程师抵达现场，协助解决加工、安装或失效分析问题。

检测服务：可根据客户要求安排SGS、BV等第三方检测，常规检测项目（如化学成分、室温力学性能、超声波探伤）的费用由上海墨钜承担。非常规检测（如高温持久、点蚀试验、应力腐蚀试验）费用双方协商。

备品保障：本产品停产后五年内，上海墨钜仍可提供同质替代产品或定制加工服务，确保客户设备的持续运行与维护需求。

售后响应：客户反馈质量问题后，上海墨钜将在2小时内回复确认，48小时内出具初步处理方案，包括失效分析、更换计划或修复建议，确保问题得到及时解决。
