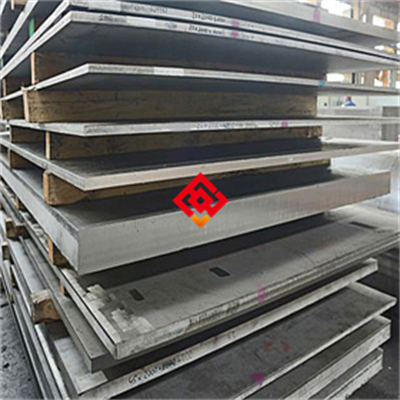

N04400冷轧板船舶海水管路用蒙乃尔尺寸精度

# N04400冷轧板船舶海水管路用蒙乃尔尺寸精度产品介绍

## 一、产品概述与适用范围

本产品属于镍基合金大类，典型牌号为N04400，商业名称为蒙乃尔（Monel）合金。N04400是一种以镍和铜为主要成分的单相固溶强化型镍基合金，具有优异的耐海水腐蚀性能、良好的抗应力腐蚀开裂能力以及中等强度和高塑性。该合金在海洋环境中表现出卓越的耐点蚀、耐缝隙腐蚀和耐冲刷腐蚀性能，特别适用于船舶海水管路系统。其适用温度范围为-196℃至538℃，在低温下仍保持良好韧性。核心优势包括：第一，在流动海水中几乎不受腐蚀，年腐蚀率极低；第二，对氢氟酸、盐酸等还原性酸具有良好耐受性；第三，无应力腐蚀开裂倾向，适合复杂管路结构；第四，冷热加工性能优良，可制成精密尺寸的冷轧板材；第五，焊接性能良好，无需特殊预热或后热处理。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉及多辊精密冷轧机组，严格执行ASTM B127、GB/T 15009等国内外标准，全流程工艺可追溯，确保每一批N04400冷轧板的化学成分、力学性能及尺寸精度均达到船舶海水管路系统的高标准要求。

## 三、核心功能

N04400冷轧板在船舶海水管路应用中具备以下核心功能：

第一，卓越的耐海水腐蚀功能。在静止和流动海水中，N04400的年腐蚀率通常低于0.025毫米/年，远优于普通不锈钢和铜合金，可长期服役于海水管路、泵阀及热交换器。

第二，抗应力腐蚀开裂功能。该合金在含氯化物环境中几乎不发生应力腐蚀开裂，特别适用于焊接管路和冷弯成型部件，在海洋平台压载水管路中已得到广泛应用。

第三，良好的冷加工成型功能。N04400具有优异的冷弯、冷冲压和深拉延性能，冷轧板可精确成型为复杂管路弯头、三通及异径管，且冷加工后无需立即进行固溶处理。

第四，稳定的尺寸精度保持功能。通过精密冷轧工艺和严格的板形控制，产品厚度公差可达±0.05毫米，宽度公差±0.5毫米，确保管路系统装配时的密封性和互换性。

## 四、技术特点

N04400冷轧板的技术特点体现在合金设计、冶炼工艺、热处理制度、显微组织控制及质量检测等多个方面。

在合金设计思路上，N04400以镍为基体，加入约30%的铜元素，形成单相奥氏体组织。镍提供了对还原性介质的耐蚀性，铜则显著提高了在海水和氢氟酸中的抗腐蚀能力。同时，合金中添加少量铁、锰和硅，改善冶炼工艺性和焊接性能，但严格控制碳含量（≤0.15%）以避免晶间腐蚀。

在冶炼工艺方面，上海墨钜采用真空感应熔炼（VIM）结合电渣重熔（ESR）的双联工艺。VIM可有效去除钢液中的气体和低熔点杂质，ESR进一步净化组织，降低非金属夹杂物含量，确保板材的纯净度和致密性，从源头保障耐腐蚀性能。

热处理制度为固溶处理：加热至980℃至1050℃，保温时间按板材厚度每毫米1.5分钟计算，随后快速水淬。固溶处理使合金元素充分溶解，获得均匀的单相奥氏体组织，消除加工硬化，恢复塑性。

显微组织控制方面，固溶后组织为等轴奥氏体晶粒，晶粒度通常控制在5至8级（ASTM标准），无δ相或碳化物析出。细小的晶粒有助于提高强度和抗腐蚀性能，同时保证良好的冷加工塑性。

无损检测及质量保证方面，每张冷轧板均经过超声波探伤（UT）检测，按ASTM A578标准C级验收，确保无分层、夹杂或裂纹等内部缺陷。同时进行涡流探伤检测表面缺陷，并使用直读光谱仪进行化学成分复核，确保批次间成分一致性。全流程数据编码存档，实现从冶炼到成品的可追溯性。

## 五、应用领域

N04400冷轧板在船舶海水管路系统中应用广泛，具体包括以下领域：

船舶制造领域：用于海水冷却管路、消防水管路、压载水管路及生活用水管路，耐海水腐蚀寿命可达20年以上。

海洋工程领域：用于海上石油平台的海水提升管、注水管路及海底管道系统，抵抗高流速海水的冲刷腐蚀。

化工装备领域：用于氢氟酸生产装置、盐酸储罐及换热器管束，耐受还原性酸的强烈腐蚀。

海水淡化领域：用于反渗透海水淡化装置的高压管路及阀门部件，耐氯离子腐蚀性能优异。

电力行业领域：用于核电站和火电厂的循环冷却水管路，特别是滨海电厂的海水直冷系统。

船舶配件领域：用于海水泵轴、螺旋桨轴密封件、舷侧阀及海底阀等关键部件，保证长期可靠运行。

## 六、产品详细参数

化学成分（重量百分比，典型值）：镍（Ni）余量，铜（Cu）28.0%至34.0%，铁（Fe）≤2.5%，锰（Mn）≤2.0%，硅（Si）≤0.5%，碳（C）≤0.15%，硫（S）≤0.024%。实际成分以产品质保书为准。

力学性能（室温典型值）：抗拉强度Rm≥480兆帕，屈服强度Rp0.2≥195兆帕，延伸率A≥35%，硬度HBW 110至150。高温性能（300℃）：抗拉强度Rm≥430兆帕，屈服强度Rp0.2≥170兆帕。

物理性能：密度8.83克/立方厘米，熔点1300℃至1350℃，热导率21.8瓦/（米·开尔文）（20℃），电阻率51.0微欧·厘米（20℃），线膨胀系数13.9×10的负6次方/℃（20℃至100℃），弹性模量179吉帕。

耐腐蚀性能：在流动海水中年腐蚀率≤0.025毫米，临界点蚀温度（CPT）≥60℃（在3.5%氯化钠溶液中测试），对氢氟酸（40%浓度，80℃）年腐蚀率≤0.5毫米。

产品规格范围：冷轧板厚度0.5毫米至6.0毫米，宽度600毫米至1500毫米，长度1000毫米至4000毫米。可定制其他尺寸。

交货状态：固溶处理态，表面经酸洗钝化处理，表面粗糙度Ra≤3.2微米。板材边缘经倒角处理，无毛刺。

批次溯源码解读：编码规则为MJ-N04400-年月-炉号-热处理批号-规格代码。例如，MJ-N04400-202503-1234-HT05-3.0×1200×2500，其中MJ代表上海墨钜，N04400为牌号，202503为生产年月，1234为炉号，HT05为热处理批号，3.0×1200×2500为规格尺寸。客户可通过编码向上海墨钜索取原厂质保书，质保书包含全流程检测数据。

## 七、注意事项

使用和加工N04400冷轧板时需注意以下限制：

第一，避免长期服役于含硫化物或氨的腐蚀介质中，这些介质可能导致合金发生选择性腐蚀。

第二，焊接时需注意控制热输入，层间温度不宜超过100℃，否则可能引起热影响区晶粒粗化，降低耐腐蚀性能。

第三，冷加工后若需恢复塑性，应进行中间退火处理，加热温度870℃至980℃，保温后水淬。禁止在400℃至600℃区间长期加热，该温度范围可能引起时效脆化。

第四，表面划伤或凹坑会破坏钝化膜，在腐蚀环境中成为点蚀起源。搬运和加工时应使用软质垫材，禁止使用铁质工具直接敲击。

第五，该合金在含氯环境中对缝隙腐蚀敏感，管路连接时应避免形成狭窄缝隙，密封垫片宜选用非金属材料。

## 八、存储与运输指南

存储环境要求：温度范围-10℃至40℃，相对湿度上限60%。板材应放置在木质或橡胶垫架上，离地至少20厘米。禁止与酸、碱、盐类物质及重金属粉末混存。

包装规范：每张板间夹入中性防锈纸，外层包裹塑料薄膜，内置干燥剂（硅胶），最外层采用木箱或编织袋加固。木箱内壁衬有泡沫缓冲层，防止运输中碰撞划伤。

运输注意事项：运输中板材应平放固定，使用尼龙绑带或柔性吊带，禁止钢丝绳直接接触表面。车辆应有防雨篷布，避免暴晒和雨淋。吊装时使用专用吊具，严禁抛掷。

明确禁止行为：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷冷轧板；禁止在表面书写或粘贴标签。

## 九、加工操作规范

切割操作规范：推荐使用等离子切割或带锯切割。等离子切割参数：电流100至200安培，切割速度500至1500毫米/分钟，选用氮气或氩氢混合气作为保护气体。带锯切割使用高速钢或硬质合金锯条，线速度15至25米/分钟。切割后必须用锉刀或砂纸打磨边缘毛刺，去除热影响区氧化层。禁止使用普通砂轮片进行切割，因其可能造成表面过热和微裂纹。

焊接操作规范（如适用）：推荐采用钨极惰性气体保护焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用ERNiCu-7焊丝，直径1.6毫米或2.4毫米。焊接参数：TIG焊电流80至150安培，电压10至15伏，焊接速度100至200毫米/分钟。层间温度控制在100℃以下，保护气体使用纯度99.99%的氩气，流量10至15升/分钟。焊后无需热处理，但若服役环境苛刻，可进行870℃去应力退火。注意事项：焊接前必须清洁坡口及两侧20毫米范围，去除油污和氧化皮。禁止使用含硫或铅的润滑剂。

热处理操作规范：固溶处理温度980℃至1050℃，保温时间按板厚每毫米1.5分钟计算，但不少于15分钟。冷却方式为水淬，水温≤40℃，转移时间≤15秒。时效处理一般不适用，若需强化可进行480℃×3小时时效，但会降低塑性。注意事项：加热炉内气氛应保持中性或微氧化性，避免渗碳或渗氮。禁止使用还原性气氛，以防表面增碳。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：管路连接件推荐使用同材质N04400或更高级别的镍基合金（如N06625）法兰和螺栓，避免异种金属接触引起的电偶腐蚀。密封垫片应选用不含卤素的聚四氟乙烯（PTFE）或柔性石墨垫片，禁止使用含氯橡胶垫片。安装后应对管路系统进行酸洗钝化处理，使用硝酸（10%至20%）和氢氟酸（1%至2%）混合液，温度50℃至60℃，时间20至30分钟，然后清水冲洗至中性。

日常维护方法：清洁周期为每季度一次，使用中性清洗剂（pH值6至8）配合软布擦拭，禁止使用含氯清洁剂或钢丝刷。长期停用时应排空管路内介质，干燥后用氮气吹扫，并涂抹防锈油保护内表面。

常见故障及解决方法：第一，表面点蚀，通常由氯离子浓缩或表面划伤引起。处理方法为打磨去除点蚀坑，重新酸洗钝化，并检查介质中氯离子浓度是否超标。第二，焊缝开裂，多由焊接热输入过大或层间温度过高导致。处理方法为打磨去除裂纹区域，重新焊接并控制热输入，必要时进行焊后热处理。第三，管路变形，可能由安装应力或温度波动引起。处理方法为冷矫直或局部加热矫直，加热温度不超过600℃，避免影响耐蚀性。

## 十一、安全警示与应急处理

高温操作安全：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥200℃）、焊接面罩（遮光号10至12）及阻燃工作服。禁止触碰未冷却至60℃以下的工件。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，以防触电或蒸汽烫伤。

切割加工安全：等离子切割时必须佩戴防护面罩（遮光号11至14），并开启排烟系统，及时排出金属烟尘。切割区域周围应设置火花隔离屏障，防止引燃可燃物。

产品损坏或腐蚀后的应急处理：若发现管路泄漏或腐蚀破损，应立即停机隔离，切断介质源。操作人员需穿戴防酸手套、护目镜及防腐蚀围裙。泄漏介质应使用中和剂（如碳酸氢钠溶液）中和，然后收集至专用容器。废弃物分类为危险废物HW类（代码HW17表面处理废物），交由有资质的单位处置。禁止直接排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购N04400冷轧板时，建议从以下方面评估匹配度：第一，对照应用场景，确认服役环境中的介质种类、温度、压力及流速，确保合金的耐腐蚀等级满足要求。关键性能参数包括PREN值（本合金PREN≈32，典型值）、高温持久强度及尺寸公差等级。第二，如有船级社认证要求（如DNV、ABS、CCS），需确认产品附带相应认证证书。第三，用于承压管路时，应要求提供第三方检测报告（如SGS、BV）验证力学性能和耐腐蚀性能。第四，建议按实际用量增加5%至10%的备品备件，以应对维修更换需求。最终采购前，务必核对上海墨钜原厂质保书，确认批次信息与实物一致。

## 十四、价格标准

N04400冷轧板价格受产品型号、规格尺寸、采购数量及附加技术要求影响。参考价格区间：厚度1.0毫米至3.0毫米标准尺寸板材，单价为每公斤180元至260元（人民币，含税）。厚度小于1.0毫米或大于4.0毫米的规格，单价上浮10%至15%。采购数量≥5吨可享受5%至12%的批量折扣。小批量试样（≤100公斤）需加价15%至20%。若需附加双认证（如船级社+第三方检测）或定制热处理，额外费用另计。具体报价请联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、成分偏析、内部裂纹）导致产品失效的，上海墨钜免费更换或全额退款。

技术资料：随货提供中英文质保书（含化学成分、力学性能、超声波探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：提供24小时内远程技术指导；如需现场服务，承诺48小时内工程师抵达客户现场。

检测服务：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温力学性能、硬度）费用由上海墨钜承担。

备品保障：产品停产后五年内，仍提供同质替代材料或按图纸定制加工服务。

售后响应：质量问题反馈后2小时内回复，48小时内出具初步处理方案，确保客户生产进度不受影响。
