# Kovar冷轧板微波管壳用可伐合金与玻璃封接公差产品介绍

## 一、产品概述与适用范围

本产品属于铁镍钴定膨胀合金（Kovar合金），典型牌号为4J29（对应ASTM F15、Kovar）。Kovar合金是一种专门设计用于与硬玻璃（如DM305、DM308）及陶瓷进行匹配封接的精密膨胀合金，其核心特性是在-60℃至+600℃温度范围内，热膨胀系数与硼硅玻璃高度匹配，从而确保封接界面在冷热循环中不产生应力开裂或漏气。该产品以冷轧板形式供应，专用于微波管壳、电子管、继电器底座、半导体封装外壳等对气密性和尺寸公差要求极高的电子元器件制造。

核心优势包括：一是热膨胀系数可调可控，在室温至450℃范围内线膨胀系数为4.6-5.2×10⁻⁶/℃，与硬玻璃高度匹配；二是冷轧板表面光洁度优异，厚度公差可控制在±0.02mm以内，满足微波管壳精密冲压需求；三是具有良好的深冲性能和可焊性，适合制造复杂形状的管壳组件；四是封接后气密性可达1×10⁻⁹Pa·m³/s以上，满足真空电子器件要求；五是经过严格的热处理制度优化，消除加工应力，确保封接后尺寸稳定性。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）以及多辊精密冷轧机组，可执行ASTM F15、GB/T 15018、SJ/T 10583等国内外标准。公司全流程工艺可追溯，从原料配比、熔炼、锻造、热轧、冷轧到成品退火，每道工序均设有质量控制点，确保每一批次Kovar冷轧板性能稳定、封接合格率高。

## 三、核心功能

第一，热膨胀匹配封接功能：在-60℃至+600℃范围内，Kovar合金的线膨胀系数与硼硅玻璃（如DM305）的膨胀曲线高度重合，封接后冷热冲击不脱裂，满足军用及航天级电子管封接要求。

第二，气密性保障功能：冷轧板经精密清洗和氧化处理（预氧化工艺）后，表面形成致密的FeO·NiO·CoO复合氧化膜，该氧化膜与玻璃熔融体发生化学键合，形成原子级密封，漏率低于1×10⁻⁹Pa·m³/s。

第三，精密尺寸加工功能：冷轧板厚度公差可控制在±0.02mm，宽度公差±0.5mm，板面平整度≤0.1mm/100mm，适合微波管壳的精密冲压、蚀刻和激光切割。

第四，抗热疲劳性能：经过固溶处理（850-900℃保温后快速冷却）和稳定化处理（450-550℃保温2-4小时空冷），合金内部组织均匀，消除了残余应力，在反复封接加热和冷却循环中不发生尺寸变形。

## 四、技术特点

合金设计思路方面，Kovar合金以铁为基体，加入29%镍和17%钴（典型成分），镍降低奥氏体相变温度，钴提高居里点并调节膨胀系数，使合金在宽温区内保持稳定的低膨胀特性。关键元素碳含量控制在0.03%以下，避免碳化物析出影响封接性能。

冶炼工艺采用真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺，有效去除气体（氧、氮、氢）和非金属夹杂物，确保合金纯净度。锭坯经高温均匀化退火（1150-1200℃）后，通过多道次热轧和冷轧获得所需厚度，冷轧变形量控制在60-80%之间。

热处理制度包括：中间退火（750-800℃保温30-60分钟，氢气保护）消除冷加工硬化；最终热处理为光亮退火（850-900℃保温30分钟，露点-40℃以下氢气气氛），获得均匀的奥氏体组织。显微组织控制方面，晶粒度要求5-7级，不允许有粗大晶粒或混晶，δ相（FeNi₃）析出量控制在1%以下，避免影响封接强度。

无损检测及质量保证方面，每张冷轧板均进行超声波探伤（按ASTM A578 C级标准），检测内部分层、夹杂和微裂纹；表面涡流探伤（按ASTM E309标准）检测表面裂纹和划伤；尺寸检测采用激光测厚仪，厚度公差自动分选。每批次产品附带光谱分析报告和机械性能报告。

## 五、应用领域

微波电子管领域：用于制造行波管、速调管、磁控管的金属-玻璃封接外壳，要求高气密性和低漏率。

半导体封装领域：用于集成电路陶瓷封装基座、金属盖板，匹配封接氧化铝陶瓷（Al₂O₃）和可伐玻璃。

继电器与接插件领域：用于高可靠性密封继电器底座、航空接插件绝缘子封接，要求耐热冲击和耐振动。

真空器件领域：用于X射线管、光电倍增管、真空电容器的金属-玻璃封接部件，工作真空度需达到1×10⁻⁷Pa。

光通信器件领域：用于激光器管壳、探测器管壳，要求封接后光路对准精度高，热变形小。

## 六、产品详细参数

化学成分（wt%，典型值，以实际质保书为准）：镍Ni 28.5-29.5；钴Co 16.8-17.8；铁Fe余量；碳C ≤0.03；硅Si ≤0.30；锰Mn ≤0.50；磷P ≤0.020；硫S ≤0.020；铝Al ≤0.10；镁Mg ≤0.10；锆Zr ≤0.10；氧O ≤0.005；氮N ≤0.005。

力学性能（室温，典型值）：抗拉强度Rm 480-560 MPa；屈服强度Rp0.2 280-350 MPa；延伸率A 30-40%；硬度HV 140-170；冲击功Akv 80-100 J。

物理性能：密度8.36 g/cm³；熔点1450℃；热导率17.3 W/(m·K)（25℃）；电阻率49 μΩ·cm（25℃）；线膨胀系数α（20-450℃）4.6-5.2×10⁻⁶/℃；弹性模量138 GPa；居里点430-450℃。

耐腐蚀与封接性能：封接后气密性≤1×10⁻⁹ Pa·m³/s；氧化膜厚度控制在1-3μm；可承受封接温度950-1050℃；玻璃润湿角≤30°；抗热冲击温度差≥400℃（从封接温度急冷至室温不开裂）。

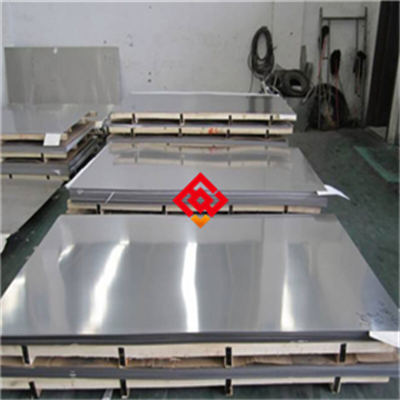

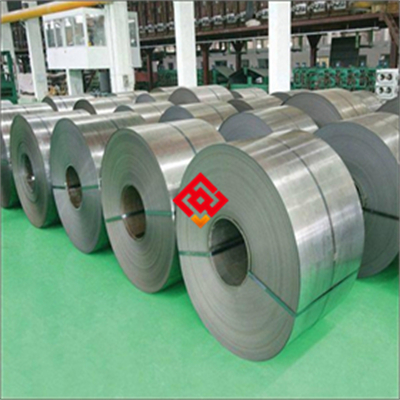

产品规格范围：冷轧板厚度0.05-3.0mm，宽度20-400mm，长度500-2000mm；可定制卷带（厚度0.05-0.5mm，卷重≤500kg）；特殊尺寸可协商。

交货状态：光亮退火态（Bright Annealed），表面粗糙度Ra≤0.8μm；可提供预氧化处理（Pre-oxidized）产品，表面形成均匀氧化膜；包装采用中性防潮纸+塑料薄膜+干燥剂+木箱。

批次溯源码解读：编码规则为MJ-4J29-年月-炉号-热处理批号-规格代码。例如MJ-4J29-202505-2405-HT12-0.25×200，表示上海墨钜生产的4J29合金，2025年5月批次，炉号2405，热处理批号HT12，规格0.25mm厚×200mm宽。客户可通过编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、尺寸检验、探伤报告及封接试验数据。

## 七、注意事项

第一，避免在400-600℃长期服役，该温度区间可能发生时效脆化（因Ni₃(Al,Ti)析出），导致冲击韧性下降，若需在此温度区间使用，应提前进行稳定化处理。

第二，禁止与含硫、含氯介质接触，包括含硫气氛、氯化物溶液、酸性清洗剂等，否则会发生晶间腐蚀，破坏封接界面。

第三，焊接后必须进行去应力退火（550-600℃保温1-2小时，空冷），否则焊接残余应力会导致封接后玻璃开裂或延迟断裂。

第四，冷轧板在冲压或深拉过程中，变形量超过50%时必须进行中间退火（750-800℃氢气保护），否则会出现加工硬化裂纹和厚度不均。

第五，表面划伤是封接失效的常见原因，划伤深度超过板厚的5%即可成为漏气通道，因此搬运和加工过程中必须使用软质夹具，板材间用无硫纸隔开。

第六，预氧化处理后的产品应尽快封接，存放时间不宜超过72小时，否则氧化膜吸附水分和污染物，影响封接质量。

## 八、存储与运输指南

存储环境要求：库房温度5-35℃，相对湿度≤60%，地面铺设木质或橡胶垫板，禁止直接接触水泥地面。禁止与酸、碱、重金属粉末、卤素化合物（如氯化钠、溴化钾）混存，防止腐蚀。

包装规范：内层用中性防锈纸包裹，外层用聚乙烯塑料薄膜密封，内置干燥剂（硅胶或分子筛），然后装入木箱或高强度编织袋。木箱内衬泡沫垫，防止运输振动。每件包装贴有防潮标签和产品标识卡。

运输注意事项：运输车辆需有防雨篷布，禁止暴晒、雨淋。板材应平放固定，使用木条或橡胶垫隔开，防止滑动和碰撞。吊装时使用吊带或软绳，禁止钢丝绳直接接触板材表面，避免压痕和划伤。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止使用铁质挂钩吊装。

## 九、加工操作规范

切割方面，推荐采用精密带锯（锯条齿距6-10齿/英寸，线速度30-50m/min）或激光切割（光纤激光，功率500-1500W，切割速度1-3m/min）。切割后边缘需用锉刀或砂纸倒角，去除毛刺。禁止使用普通砂轮片切割，因砂轮片中的杂质（如硫、氯）可能嵌入板材边缘，导致封接时产生气泡或漏气。注意事项：激光切割时需使用氮气或氩气作为辅助气体，避免氧化。

焊接方面（适用于管壳组装），推荐采用氩弧焊（TIG）或等离子弧焊。填充金属推荐使用同牌号Kovar焊丝（直径0.5-1.6mm）。焊接参数：电流20-80A（直流正接），电压10-15V，焊接速度100-300mm/min，层间温度≤150℃，保护气体为高纯氩气（纯度≥99.999%），流量8-15L/min。焊后必须进行去应力退火：550-600℃保温1小时，炉冷至300℃以下空冷。禁止使用含硅、含铝的焊丝，禁止在无保护气氛下焊接，禁止焊后急冷。注意事项：焊接前需清除板材表面油污和氧化膜，使用丙酮或酒精清洗。

热处理方面，固溶处理：850-900℃保温30-60分钟，氢气保护或真空（真空度≤1×10⁻³Pa），快速冷却（水淬或高速氩气冷却）。时效处理（稳定化）：450-550℃保温2-4小时，空冷。预氧化处理：在露点控制的湿氢气氛（氢气露点+20至+30℃）中加热至950-1050℃保温5-15分钟，形成厚度1-3μm的氧化膜。禁止在空气中直接加热氧化，禁止超过1100℃加热，禁止氧化后快速冷却。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：与玻璃或陶瓷封接时，推荐使用同材质Kovar合金作为连接件，密封垫片选用无石棉、无卤素的柔性石墨垫片或聚四氟乙烯垫片。安装前必须对Kovar部件进行脱脂清洗（丙酮或碱性清洗剂），并在100-150℃烘干30分钟。封接后建议进行酸洗钝化（10%硝酸+3%氢氟酸，50-60℃，3-5分钟），去除表面氧化皮，提高耐蚀性。

日常维护方法：清洁周期根据使用环境确定，一般每季度一次。清洗剂选用中性不含氯的清洁剂（pH值6-8），禁止使用盐酸、硫酸、氯化物溶剂。清洁后用去离子水冲洗，并在80-100℃烘干。长期停用的产品应涂抹防锈油（无硫、无氯型）并密封包装。

常见故障及解决方法：第一，表面点蚀：通常由氯离子或硫化物引起，应检查工作环境是否含有卤素气体或酸性蒸汽，更换为更高耐蚀的镀层或涂覆保护层。第二，焊缝开裂：多为焊接应力未消除或填充金属不匹配导致，应重新焊接并严格执行焊后去应力退火，检查填充金属牌号是否与基体一致。第三，封接后变形：可能因热处理温度过高或冷却速度过快，应调整固溶温度至850-900℃并采用缓冷工艺，必要时增加稳定化处理步骤。第四，漏气：检查封接界面是否存在氧化膜过厚或污染，重新进行预氧化处理并控制氧化时间。

## 十一、安全警示与应急处理

高温操作安全：进行封接或热处理时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防辐射热）和阻燃工作服。禁止触碰未冷却工件，工件需在指定区域自然冷却至室温（或使用惰性气体强制冷却至100℃以下）方可移动。现场必须配备干粉灭火器（ABC型）和二氧化碳灭火器，严禁使用水灭火，因高温金属遇水会剧烈汽化导致爆炸。

切割加工安全：激光切割或等离子切割时，操作人员必须佩戴遮光号≥10的激光防护面罩，车间需配备排烟系统（抽风量≥3000m³/h），切割区域设置火花隔离帘（防火阻燃材料），防止火花引燃周围物品。禁止在无防护情况下直视切割弧光，禁止在易燃物附近切割。

产品损坏或腐蚀后的应急处理：若发现Kovar部件因腐蚀或机械损伤导致漏气，应立即停机隔离，切断介质源（如真空系统、冷却水、工艺气体）。人员需穿戴防酸手套和护目镜进行处置。泄漏介质（如酸液、碱液）应使用碳酸氢钠中和（酸性介质）或稀醋酸中和（碱性介质），然后用大量水冲洗并收集废水。废弃物（如腐蚀残渣、清洗废液）按危险废物（HW类，如HW17表面处理废物）分类收集，交有资质单位处置，禁止随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括但不限于封接工艺指导书、冲压模具设计建议、预氧化工艺参数及失效分析案例。

## 十三、购买建议

从应用场景匹配度考虑，微波管壳用Kovar冷轧板应优先选择厚度公差±0.02mm、表面粗糙度Ra≤0.8μm的产品，并确认线膨胀系数与所用玻璃（如DM305、DM308）的匹配数据。关键性能参数包括：封接后气密性（应≤1×10⁻⁹Pa·m³/s）、氧化膜厚度（1-3μm）、抗热冲击温差（≥400℃）。若用于军品或航天，需提供第三方检测报告（如SGS、BV）验证化学成分、力学性能和膨胀系数。认证要求方面，建议核对上海墨钜原厂质保书，并确认是否满足船级社认证（如DNV、ABS）或NACE MR0175标准（若涉及含H₂S环境）。备品备件比例建议按年用量的10-15%储备，以防交期延误。

## 十四、价格标准

Kovar冷轧板4J29的参考价格区间为：厚度0.1-0.5mm规格，单价280-450元/公斤；厚度0.5-2.0mm规格，单价220-380元/公斤；厚度2.0-3.0mm规格，单价260-420元/公斤。批量折扣政策：单批次采购量≥5吨可享5-12%折扣，≥10吨可享10-18%折扣。小批量试样（≤50公斤）加价15-20%，最低起订量为5公斤。附加技术要求（如双认证、第三方检测、定制热处理）需另行报价。提示：具体报价请联系曾先生获取精确订单报价，因镍、钴价格波动频繁，实际价格以当日询价为准。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如成分偏析、内部裂纹、非金属夹杂物超标）导致封接失效或机械性能不达标的，上海墨钜承诺免费更换或全额退款。质保期内客户需提供失效样品和原厂质保书，经双方确认后启动理赔流程。

技术资料：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验结果）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。质保书加盖公司质量检验章，支持扫码验证。

技术支持：提供24小时内远程技术指导（电话、视频会议）；如需现场服务，48小时内工程师抵达客户工厂，协助解决封接工艺、焊接缺陷、尺寸公差等问题。

检测服务：可安排SGS、BV等第三方检测机构对产品进行复检，常规检测项目（化学成分、力学性能、膨胀系数、气密性）费用由上海墨钜承担。特殊检测项目（如高温持久、疲劳寿命、腐蚀试验）费用协商确定。

备品保障：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户在产线升级或设备维修期间有充足的备件供应。

售后响应：质量问题2小时内回复，48小时内出具初步解决方案。如需现场处理，承诺在72小时内完成问题定位并给出处理意见。
