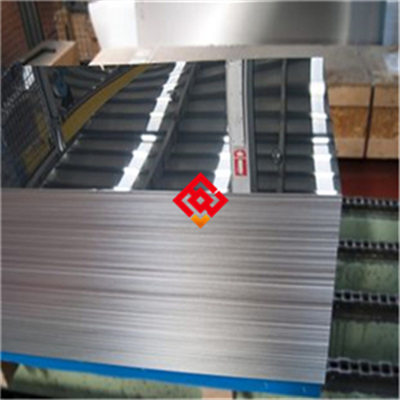

K94610冷轧板精密电容器用定膨胀合金公差

# K94610冷轧板精密电容器用定膨胀合金公差产品介绍

## 一、产品概述与适用范围

本产品属于精密定膨胀合金大类，典型牌号为K94610。该合金是一种专为精密电容器设计开发的铁镍钴系定膨胀合金，其核心特性是在较宽温度范围内具有可控且稳定的低热膨胀系数，能够与陶瓷、玻璃及半导体材料实现良好匹配。该合金适用温度范围为－60℃至＋600℃，在此区间内线膨胀系数稳定维持在特定低值范围内，确保电容器在温度变化工况下保持尺寸稳定，避免因热应力导致介质层开裂或电极脱落。

核心优势如下：第一，热膨胀系数精准可控，与陶瓷介质材料匹配度高，有效降低内应力；第二，冷轧板材厚度公差严格，满足精密电容器对薄板尺寸一致性的苛刻要求；第三，表面光洁度优良，无划伤、氧化皮等缺陷，可直接用于叠片组装；第四，具有良好的冲压加工性能，可制成超薄异形电极片；第五，批次间性能一致性强，适合大批量自动化生产线使用。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、精密冷轧机组及全自动热处理生产线，严格执行ASTM F15及GB/T 15018标准组织生产。从原料进厂到成品交付，全流程工艺可追溯，每批次产品均附有完整的生产记录与检验报告，确保产品品质稳定可靠。

## 三、核心功能

第一，低膨胀匹配功能：在－60℃至＋600℃范围内，平均线膨胀系数控制在4.5至5.5乘10的负6次方每摄氏度（典型值，以实际产品质保书为准），与95%氧化铝陶瓷及多种玻璃介质的热膨胀曲线高度吻合，有效防止温度循环过程中发生界面剥离。

第二，高尺寸精度功能：冷轧板厚度公差控制在正负0.005毫米以内（典型值，以实际产品质保书为准），板形平直度小于每米0.5毫米，满足精密电容器对电极片厚度一致性及叠片平整性的严格要求。

第三，表面质量保障功能：成品板面经酸洗及精密抛光处理，表面粗糙度Ra不大于0.4微米，无氧化皮、锈斑、油污及机械划伤，可直接进入清洗及组装工序，无需二次处理。

第四，良好加工成型功能：合金在退火状态下具有优异的塑性，可进行精密冲裁、弯曲及深拉延加工而不产生开裂或回弹，适合制作薄壁异形电容器电极及引线框架。

## 四、技术特点

合金设计思路方面，K94610采用铁镍钴三元体系，通过精确控制镍含量在42%至44%（质量分数）、钴含量在5.5%至6.5%（质量分数）的范围，使合金的居里点（磁性转变温度）处于300℃至400℃区间，从而在室温至600℃范围内获得低而稳定的热膨胀系数。碳含量控制在0.05%以下，以减少碳化物析出对膨胀性能的干扰。

冶炼工艺采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM阶段去除钢液中的气体及低熔点杂质，ESR阶段进一步净化钢质，降低硫、磷含量至0.010%以下，同时细化凝固组织，确保板材内部致密无偏析。

热处理制度为：在850℃至900℃进行完全退火，保温时间按板厚每毫米1.5分钟计算，然后以不大于每分钟10℃的速率炉冷至300℃以下出炉空冷。该工艺可充分消除冷轧加工应力，获得均匀的再结晶组织，同时避免晶粒过度粗化。

显微组织控制方面，最终退火态晶粒度控制在5至8级（ASTM E112），晶粒均匀等轴，无明显的带状组织或粗大碳化物析出。对于有特殊要求的批次，可实施稳定化处理（650℃±10℃，保温4小时，炉冷），以进一步稳定膨胀性能。

无损检测及质量保证方面，每张冷轧板均进行100%超声波探伤，检测灵敏度不低于直径0.5毫米平底孔当量。表面缺陷采用液体渗透检测（PT）检查，确保无裂纹、折叠、夹杂等缺陷。化学成分采用直读光谱仪及碳硫分析仪进行全分析，力学性能及膨胀系数按批次抽样检验。

## 五、应用领域

电子电容器行业：用于制造多层陶瓷电容器（MLCC）的内部电极片及引线框架，确保电容器在焊接及使用过程中尺寸稳定。

电力电子模块：用于制造IGBT模块（绝缘栅双极型晶体管）中的散热基板与陶瓷衬底之间的过渡层，缓解热失配应力。

航空航天电子系统：用于制造高可靠性密封连接器中的玻璃封接组件，保证气密性及耐热冲击性能。

精密仪器仪表：用于制造光学传感器及激光器中的支撑结构件，防止热变形影响测量精度。

半导体封装：用于制造陶瓷封装外壳的金属引线及封接环，匹配氧化铝或氮化铝基板的热膨胀特性。

## 六、产品详细参数

化学成分（质量分数，典型值，以实际产品质保书为准）：镍42.0%至44.0%；钴5.5%至6.5%；碳不大于0.05%；锰不大于0.60%；硅不大于0.30%；磷不大于0.010%；硫不大于0.010%；铁余量。

力学性能（室温，典型值，以实际产品质保书为准）：抗拉强度490至590兆帕；屈服强度（0.2%残余变形）不小于240兆帕；延伸率不小于30%；硬度（维氏）不大于200HV。高温性能（300℃）：抗拉强度不小于380兆帕；屈服强度不小于180兆帕。

物理性能（典型值，以实际产品质保书为准）：密度8.15克每立方厘米；熔点1430℃至1450℃；热导率（20℃）约17.5瓦每米开尔文；电阻率（20℃）约0.48微欧米；平均线膨胀系数（20℃至400℃）4.6至5.2乘10的负6次方每摄氏度；弹性模量约140吉帕。

耐腐蚀或高温性能指标：抗氧化增重率（600℃×100小时）不大于0.10毫克每平方厘米；在常规大气及干燥环境中具有良好的抗锈蚀能力，但不宜长期暴露于高湿度含氯环境。

产品规格范围：冷轧板厚度0.05毫米至2.0毫米；宽度10毫米至400毫米；长度按用户要求定尺，最大长度可达2000毫米。可提供卷料或定尺板料。

交货状态：软态退火（冷轧后经退火处理），表面经酸洗及钝化处理，板面光洁无油。可根据用户要求提供覆膜保护或裁切成指定尺寸。

批次溯源码解读：编码规则为MJ-K94610-年月-炉号-热处理批号-规格代码。例如：MJ-K94610-202503-C1285-HT03-0.1×200×500。其中MJ代表上海墨钜，K94610为牌号，202503为生产年月，C1285为炉号，HT03为热处理批次号，0.1×200×500为厚度×宽度×长度（毫米）。用户可凭此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、膨胀系数、探伤结果及尺寸检验数据。

## 七、注意事项

第一，本合金在450℃至550℃区间长期服役时，可能发生组织时效脆化（因有序相析出），导致冲击韧性下降，因此应避免在此温度区间长期使用。

第二，焊接时需注意热影响区膨胀系数变化，推荐采用低热输入焊接方法（如激光焊或微束等离子焊），焊后应进行去应力退火（650℃±10℃，保温1小时，炉冷），以恢复膨胀性能均匀性。

第三，冷轧板在冲压加工过程中易产生加工硬化，当变形量超过50%时，应安排中间退火（850℃±10℃，保温10至15分钟，空冷），防止开裂。

第四，板材表面应避免划伤、磕碰及压痕，任何表面缺陷均可能成为应力集中点，在后续热处理或使用中引发裂纹。

第五，本合金不宜在含硫、含氯或还原性气氛中加热处理，否则可能发生晶间腐蚀或表面变色，影响使用性能。

## 八、存储与运输指南

存储环境要求：应存放于干燥、通风的室内仓库，环境温度控制在5℃至40℃，相对湿度上限为60%。板材必须平放在木质或塑料垫板上，严禁直接接触地面。禁止与酸、碱、盐、重金属粉末及化学试剂混存，防止腐蚀或污染。

包装规范：每张板材或每卷料之间用中性防锈纸隔开，外层用聚乙烯薄膜包裹并加入干燥剂（硅胶包，每立方米不少于5包），最外层采用木箱或高强度编织袋封装。木箱内壁衬有泡沫板防震，编织袋外标注“防潮”“轻放”标识。

运输注意事项：运输过程中板材必须平放固定，避免倾斜或立放。车辆应有防雨篷布遮盖，严禁暴晒或雨淋。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触板材表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止在包装上堆放重物。

## 九、加工操作规范

切割推荐方法：对于厚度0.1毫米至0.5毫米的薄板，采用高精度激光切割，激光功率200至500瓦，切割速度每分钟1至5米，辅助气体为高纯氮气（纯度99.99%），切割后边缘光滑无需打磨。对于厚度0.5毫米至2.0毫米的板材，可采用精密带锯或水刀切割，切割后边缘用细锉或400目以上砂纸去除毛刺。禁止使用普通砂轮片切割，因其可能造成边缘过热氧化及微裂纹，同时禁止使用含硫或含氯的切割液。

焊接（如适用）：推荐采用微束等离子焊或激光焊。微束等离子焊参数：焊接电流5至20安培，电压15至20伏，焊接速度每分钟200至400毫米，保护气体为氩气（纯度99.99%），流量每分钟8至12升。填充金属选用同材质K94610焊丝或更高等级的定膨胀合金焊丝。焊后必须进行去应力退火（650℃±10℃，保温1小时，炉冷至300℃以下出炉）。注意事项：焊接前需将板材表面油污及氧化膜彻底清除（使用丙酮或酒精擦拭）；禁止在焊接区使用含氯清洗剂；禁止在无保护气氛条件下进行电弧焊。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理：退火温度为850℃至900℃，保温时间按板厚每毫米1.5分钟计算，但最短不少于10分钟。冷却方式为炉冷，冷却速率不大于每分钟10℃，冷至300℃以下方可出炉空冷。注意事项：热处理前板材必须清洁干燥，避免残留油污或水分；禁止在未密封的箱式炉中直接加热，推荐使用保护气氛炉（氢气或氩气气氛）或真空炉（真空度不低于10的负2次方帕）；禁止快速水淬，否则会引起变形及膨胀性能不稳定。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：当K94610合金板作为电容器电极或引线使用时，连接件材质推荐选用同牌号K94610或更高等级的定膨胀合金（如4J29），避免因热膨胀差异导致焊接点疲劳开裂。密封垫片选型应避免使用含卤素（如氟、氯、溴）的橡胶或塑料垫片，推荐使用纯铝垫片或石墨复合垫片，防止卤素离子在高温下引发应力腐蚀。安装完成后，若接触介质为洁净空气或惰性气体，可直接使用；若接触腐蚀性介质，应进行酸洗钝化处理（15%硝酸加5%氢氟酸，40℃至50℃，浸泡10至15分钟，然后清水冲洗并干燥），以形成均匀的钝化膜。

日常维护方法：清洁周期建议每3个月一次，使用中性清洗剂（pH值6至8）或去离子水擦拭表面，严禁使用含氯、含氟或含硫的清洗剂。清洁后用洁净软布擦干，必要时涂抹防锈油（适用于库存件）。对于长期暴露于潮湿环境的产品，建议每半年进行一次外观检查，确认无锈蚀或变色。

常见故障及解决方法：第一，表面点蚀：通常由氯离子污染或酸洗钝化不充分引起。解决方法为清除点蚀区域，重新进行酸洗钝化处理，并改善存储环境。第二，焊缝开裂：多因焊接热输入过大或焊后未及时热处理所致。解决方法为打磨去除裂纹区域，采用低热输入重新焊接，并立即进行去应力退火。第三，板材变形：可能由不当搬运或热处理冷却不均引起。解决方法为在平板压机下进行校平处理（压力不大于10兆帕，保压时间不少于30分钟），然后重新退火。若变形严重无法校正，应予报废更换。

## 十一、安全警示与应急处理

高温操作安全：在进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温不低于300℃）、面罩（防红外线及紫外线）及阻燃工作服。禁止触碰未冷却工件，工件温度降至50℃以下方可徒手接触。现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水基灭火器，因水遇热工件可能引发蒸汽爆炸或工件骤冷开裂。

切割加工安全：激光切割操作人员必须佩戴专用防护面罩（遮光号不低于5级），并确保切割区域有良好的排烟系统，及时排出金属烟尘及臭氧。火花隔离要求：切割区域周围1米内不得放置易燃物品，地面铺设防火毯。

产品损坏或腐蚀后的应急处理：若发现产品因腐蚀或机械损伤导致泄漏或碎屑飞溅，应立即停机隔离、切断介质源。人员防护：操作人员须佩戴防酸手套、护目镜及防尘口罩。泄漏介质若为酸性清洗液，应使用小苏打粉或石灰粉进行中和，然后收集于专用容器中。废弃物分类：含金属碎屑及腐蚀产物的废弃物属于HW类（危险废物），应按照当地环保法规交由有资质的废物处理公司处置，严禁随意丢弃或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购K94610冷轧板时，首先应从应用场景匹配度出发，确认产品所需热膨胀系数范围及使用温度区间是否与K94610的典型性能吻合。对于精密电容器制造，关键性能参数为线膨胀系数（20℃至400℃）及厚度公差，建议要求供应商提供每批次膨胀系数实测值及尺寸检验报告。如产品需用于航空或军工领域，应确认供应商是否具备相应认证（如AS9100、Nadcap），并可要求提供船级社认证（如DNV、ABS）或NACE MR0175标准符合性声明。备品备件比例建议按设备用量的10%至15%储备，以应对生产损耗或紧急更换需求。强烈建议用户在收货后核对上海墨钜原厂质保书，确认化学成分、力学性能、膨胀系数及探伤结果与订单要求一致。对于关键应用，可要求安排第三方检测（如SGS、BV）进行性能复验，验证批次质量。

## 十四、价格标准

K94610冷轧板的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间为每公斤180元至350元（人民币，含税），其中厚度0.1毫米以下超薄板因加工难度大，价格上浮至每公斤300元至350元；厚度0.5毫米至2.0毫米的常规板，价格区间为每公斤180元至250元。批量折扣政策：单批次采购量达到5吨及以上，可享受5%至12%的折扣，具体折扣比例根据牌号及规格协商确定。小批量试样（单批次小于100公斤）加价规则为在基础价格上浮15%至20%，以覆盖换线及检验成本。对于有附加技术要求（如双认证、第三方检测报告、定制包装或特殊热处理）的订单，需根据实际工作量加收技术服务费。具体报价请联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

质保期：自产品交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、膨胀性能不合格、内部裂纹等）导致产品失效的，上海墨钜承诺免费更换或全额退款。

技术资料：随货提供中英文质保书，内容包括批次溯源码、化学成分全分析、力学性能测试数据、膨胀系数实测值、无损检测结果及尺寸检验记录。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：对于加工或使用过程中出现的技术问题，上海墨钜承诺24小时内提供远程指导（电话或视频）。如需现场服务，工程师将在48小时内抵达客户现场进行技术协助。

检测服务：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、膨胀系数、尺寸检验）的费用由上海墨钜承担。如需非常规检测（如高温持久、疲劳、腐蚀等），费用由双方协商。

备品保障：若该牌号产品停产，上海墨钜承诺在停产后五年内仍可提供同质替代材料或定制加工服务，确保用户设备维护不受影响。

售后响应：对于产品质量投诉，上海墨钜将在2小时内回复用户，并在48小时内给出初步解决方案，包括但不限于退货、换货、赔偿或技术整改措施。
