# Inconel738冷轧板工业燃气轮机叶片用耐热公差产品介绍

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为Inconel738（UNS N07738）。Inconel738是一种沉淀硬化型镍基高温合金，专门设计用于在高温环境下承受复杂应力与腐蚀介质的苛刻工况。该合金在980℃以下具有优异的抗高温氧化、抗热腐蚀及抗蠕变性能，特别适用于工业燃气轮机叶片、导向叶片及燃烧室等热端部件。产品特性核心优势如下：第一，在760℃至980℃范围内保持较高的拉伸强度和持久强度；第二，抗热腐蚀性能优于同类合金如Inconel713和Inconel100；第三，具有良好的组织稳定性，长期服役后γ′强化相粗化速率较低；第四，冷轧板产品尺寸公差控制严格，满足精密叶片成型需求；第五，通过特殊热处理可获得细晶组织，提高低周疲劳寿命。该产品主要适用于工业燃气轮机、航空发动机及地面发电机组的高温部件制造。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉及电渣重熔设备，可严格按ASTM B670、AMS 5391及GB/T 14992标准组织生产。公司建立了全流程质量追溯体系，从原料进厂到成品出库，每一道工序均有详细记录，确保产品性能稳定可靠。上海墨钜在高温合金领域积累了十余年生产经验，产品已广泛应用于国内外燃气轮机及航空零部件制造企业。

## 三、核心功能

Inconel738冷轧板具备以下核心功能：第一，耐高温氧化功能，在980℃空气介质中氧化增重率小于0.10mg/cm²·h，可长期服役于900℃以上环境而不发生严重氧化剥落；第二，抗热腐蚀功能，对含硫燃气及熔盐腐蚀介质具有优良抵抗能力，在模拟燃气轮机工况的燃烧腐蚀试验中，腐蚀深度仅为普通镍基合金的1/3；第三，高强韧性功能，室温抗拉强度可达1000MPa以上，屈服强度不低于800MPa，同时保持8%以上的延伸率，满足叶片在高温离心力作用下的形变要求；第四，良好冷热加工性，冷轧板在退火状态下可进行冲压、弯曲及拉伸成型，且焊接裂纹敏感性较低，适合制造复杂形状叶片；第五，组织稳定性功能，经长期时效后γ′强化相体积分数保持稳定，不产生有害的σ相或Laves相，确保部件使用寿命。

## 四、技术特点

Inconel738合金的设计思路基于高铝高钛成分体系，关键合金元素作用如下：铝和钛是γ′相（Ni3(Al,Ti)）形成元素，二者总含量约6.5%，保证了高温下足够的强化相体积分数；铬含量约16%，主要提供抗氧化和抗腐蚀能力；钴含量约8.5%，可提高基体固溶强度并降低堆垛层错能；钼和钨含量合计约4.5%，通过固溶强化提升高温蠕变抗力；碳和硼含量控制在较低水平，用于强化晶界。冶炼工艺采用真空感应熔炼加真空自耗重熔双联工艺，有效去除气体及非金属夹杂物，降低硫和氧含量。热处理制度为两步固溶处理加时效处理：第一步固溶温度1120℃保温2小时空冷，第二步固溶温度1050℃保温4小时空冷，随后在845℃保温24小时空冷进行时效处理。显微组织控制目标为晶粒度ASTM 5级或更细，γ′相呈球形或立方体形均匀分布，尺寸控制在0.3至0.5微米，晶界无连续碳化物膜。无损检测方面，每张冷轧板均进行超声波探伤，检测灵敏度达到Φ0.8mm平底孔当量，表面采用液体渗透检测，确保无裂纹、折叠及夹杂缺陷。质量保证体系涵盖光谱分析、气体分析及力学性能全项检验，每批产品出具原厂质保书。

## 五、应用领域

第一，工业燃气轮机领域：用于制造涡轮叶片、导向叶片及护环等热端部件，工作温度可达950℃。第二，航空发动机领域：用于制造低压涡轮叶片及燃烧室衬套，承受高温燃气冲刷。第三，地面发电设备领域：用于制造燃气轮机联合循环机组的热通道部件，要求长期稳定运行。第四，化工工业领域：用于制造高温反应器内件及加热器管束，接触腐蚀性工艺气体。第五，海洋工程领域：用于制造船用燃气轮机热端部件，抵抗海洋大气与高温联合腐蚀。第六，石油化工领域：用于制造催化裂化装置的高温阀门及管道部件。

## 六、产品详细参数

化学成分（wt%）：碳0.10至0.15；锰0.20以下；硅0.30以下；磷0.015以下；硫0.010以下；铬15.5至16.5；钴8.0至9.0；钼1.5至2.0；钨2.0至3.0；铝3.2至3.7；钛3.2至3.7；铌0.6至1.1；硼0.005至0.015；锆0.05至0.15；铁1.0以下；镍余量。

力学性能典型值（以实际产品质保书为准）：室温抗拉强度1000至1150MPa；屈服强度800至950MPa；延伸率8%至15%；硬度HRC 32至38。高温性能（760℃）：抗拉强度750至850MPa；屈服强度650至750MPa；延伸率12%至20%。高温持久性能（760℃/400MPa）：持久寿命不低于100小时。

物理性能：密度8.1g/cm³；熔点范围1260℃至1335℃；热导率（室温）10.5W/m·K；（500℃）14.8W/m·K；（900℃）20.3W/m·K；电阻率（室温）1.25μΩ·m；线膨胀系数（20至100℃）12.0×10^-6/℃；（20至900℃）16.5×10^-6/℃；弹性模量（室温）205GPa。

耐腐蚀及高温性能指标：临界点蚀温度CPT（在1mol/L NaCl溶液中）大于50℃；高温氧化增重率（980℃/100h）小于0.10mg/cm²·h；热腐蚀深度（在75%Na2SO4+25%NaCl熔盐中900℃/100h）小于0.05mm。

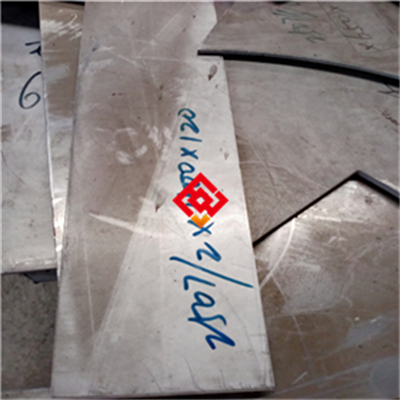

产品规格范围：冷轧板厚度0.5mm至4.0mm，宽度600mm至1200mm，长度1000mm至3000mm。其他规格可定制。

交货状态：固溶处理态（退火态），表面经酸洗处理，表面粗糙度Ra不大于3.2μm。

批次溯源码解读示例：MJ-IN738-202503-01-HT01-1.5。其中MJ代表上海墨钜；IN738代表牌号Inconel738；202503代表生产年月为2025年3月；01代表炉号；HT01代表热处理批号；1.5代表规格厚度1.5mm。用户可通过拨打业务电话021-67898711并提供批次号，向上海墨钜索取原厂质保书。

## 七、注意事项

第一，Inconel738对长期服役温度区间敏感，应避免在760℃至850℃区间长期停留，此温度范围易导致γ′相粗化及冲击韧性下降。第二，禁止接触含硫浓度过高的燃气或熔盐介质，特别是在高温条件下，硫化物会加速晶间腐蚀。第三，焊接后必须进行焊后热处理，推荐在845℃保温4小时空冷，以消除焊接残余应力并恢复组织性能，严禁焊后不热处理直接使用。第四，该合金具有明显的加工硬化倾向，冷加工变形量超过10%时应进行中间退火处理，退火温度1120℃保温30分钟空冷。第五，表面划伤和凹坑会显著降低叶片疲劳寿命，加工和搬运过程中应严格保护表面，禁止使用金属刮刀或粗糙夹具接触板面。第六，热处理过程中应严格控制升温速率，避免快速加热导致热应力开裂，升降温速率不宜超过10℃/分钟。

## 八、存储与运输指南

存储环境要求：温度范围5℃至35℃，相对湿度上限60%。板材应存放在干燥通风的库房内，地面垫材使用木质托盘或橡胶垫板，距地面高度不小于100mm。禁止与酸、碱、盐类腐蚀性物质及重金属粉末混存，特别是氯化物和硫化物。

包装规范：每张冷轧板之间夹入中性防锈纸，外层包裹塑料薄膜，内置干燥剂包，最后装入木箱或编织袋中。木箱内部衬垫泡沫板，防止运输中晃动碰撞。对于出口产品，使用防潮铝箔袋真空包装。

运输注意事项：运输过程中应固定牢靠，防止板材滑动或倾斜。车辆需加盖防水篷布，防止雨淋和暴晒。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触板面，避免产生压痕或划伤。明确标注禁止行为：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷包装件。

## 九、加工操作规范

切割操作：推荐使用激光切割或水刀切割方法。激光切割参数：功率3000至5000W，切割速度1.5至3.0m/min，辅助气体为氮气，纯度99.99%以上。水刀切割参数：压力350至400MPa，砂流量300至500g/min，使用石榴石砂。切割后边缘应使用细砂轮打磨光滑，去除热影响区氧化层，打磨后表面粗糙度Ra不大于6.3μm。禁止使用普通树脂砂轮片进行切割，因其可能引入杂质污染板材。

焊接操作（如适用）：推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号推荐使用Inconel738同质焊丝或Inconel625焊丝。焊接参数：焊接电流80至120A（TIG），电压12至16V，焊接速度100至150mm/min。层间温度控制在100℃以下，保护气体为高纯氩气，纯度99.996%，流量10至15L/min。焊后应立即进行消除应力热处理，热处理制度为845℃保温4小时空冷。注意事项：焊接前必须清除焊口处油污及氧化皮；禁止在强风环境下施焊；禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理操作：固溶处理分两步进行。第一步固溶温度1120℃±10℃，保温时间按板材厚度每1mm保温5分钟计算，最少不低于30分钟，冷却方式为空冷。第二步固溶温度1050℃±10℃，保温时间按每1mm保温8分钟计算，冷却方式为空冷。时效处理温度845℃±5℃，保温24小时，冷却方式为空冷。注意事项：热处理炉内气氛应为中性或弱还原性，禁止使用含硫燃料加热；工件进出炉时应缓慢，避免温度骤变引起变形。禁止将热处理后的工件直接接触水或潮湿地面。

## 十、安装与维护建议

安装要点：连接件材质推荐使用同级别Inconel738或更高级别高温合金，如Inconel792或Inconel939，避免使用低合金钢或不锈钢连接件，以防止电化学腐蚀。密封垫片应选用无卤素的高温陶瓷纤维垫片或膨胀石墨垫片，禁止使用含氯或含氟的聚四氟乙烯垫片。安装后应进行酸洗钝化处理，酸洗液配方为硝酸10%加氢氟酸1%的水溶液，温度50℃，浸泡时间20分钟，随后用去离子水冲洗干净并干燥。

日常维护方法：清洁周期建议每运行500小时或每季度一次。清洗剂类型推荐中性清洗剂或专用高温合金清洗剂，禁止使用含氯溶剂如三氯乙烯或四氯化碳。清洗后应检查表面是否有氧化皮剥落或腐蚀斑点，发现问题应及时处理。对于长期停机的设备，应在叶片表面涂覆防锈油，并保持环境干燥。

常见故障及解决方法：第一，表面点蚀故障，表现为局部出现小孔状腐蚀坑。处理方法为用细砂纸打磨去除腐蚀层，打磨深度不超过0.1mm，然后重新进行酸洗钝化处理。第二，焊缝开裂故障，表现为焊接接头处出现纵向或横向裂纹。处理方法为彻底清除裂纹区域，重新焊接并严格执行焊后热处理，必要时更换新件。第三，变形故障，表现为叶片尺寸超差或翘曲。处理方法为进行热校形处理，校形温度1050℃，加压保持30分钟，冷却方式为炉冷至600℃后空冷。

## 十一、安全警示与应急处理

高温操作安全：进行热处理或焊接作业时，操作人员必须佩戴耐高温手套、防护面罩及阻燃工作服。禁止触碰未冷却至100℃以下的工件，防止烫伤。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能引发水蒸气爆炸。

切割加工安全：激光切割或水刀切割操作时，操作人员必须佩戴防护面罩，激光切割面罩遮光号不低于5号。切割区域应安装排烟系统，及时排除金属烟尘和有害气体。火花隔离要求：切割区域周围2米内不得放置易燃物品，地面铺设防火毯。

产品损坏或腐蚀后的应急处理：若发现叶片出现严重腐蚀或开裂，应立即停机隔离该部件，切断燃气或工艺介质来源。操作人员应穿戴防酸防碱防护服、橡胶手套及护目镜。泄漏的腐蚀介质应用碳酸氢钠溶液中和，然后收集至专用容器中。废弃物按危险废物类别（如HW49类）进行分类，交由有资质的处理单位处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择Inconel738冷轧板时，建议从以下几个方面进行评估：第一，应用场景匹配度，确认使用温度是否在合金适用范围内，特别是长期工作温度不应超过950℃，短期峰值温度不应超过1000℃。第二，关键性能参数，包括PREN值（耐点蚀当量，本产品PREN值约为40）、高温持久强度（760℃/400MPa条件下持久寿命不低于100小时）以及室温硬度HRC 32至38。第三，认证要求，根据应用领域确认是否需要船级社认证（如DNV、ABS）、NACE MR0175认证或ISO 9001体系认证。第四，备品备件比例，建议按设备运行台数及检修周期计算备件数量，一般每台燃气轮机建议备2至3套叶片毛坯。建议用户仔细核对上海墨钜原厂质保书中的各项数据，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能。

## 十四、价格标准

Inconel738冷轧板价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间为每公斤350元至600元（人民币），具体价格视厚度和公差要求而定。批量折扣政策：采购量达到5吨及以上，可享受5%至12%的折扣优惠，具体折扣比例根据订单总额协商确定。小批量试样加价规则：单次采购量低于100公斤的试样订单，价格通常上浮15%至20%。附加技术要求如双认证、第三方检测或定制热处理方案，将另行核算费用。提示：具体报价请联系曾先生获取精确订单报价，业务电话021-67898711，私人电话13472787990。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如偏析、夹杂、成分不符等）导致产品失效的，上海墨钜承诺免费更换或全额退款。技术资料：随货提供中英文质保书，内容包括化学成分分析报告、力学性能检验报告、无损探伤报告及尺寸检验记录；同时提供产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。技术支持：提供24小时内远程技术指导服务；如需现场服务，承诺48小时内派遣工程师抵达客户现场。检测服务：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担。备品保障：产品停产后五年内，仍可提供同质替代材料或定制加工服务。售后响应：质量问题反馈后2小时内回复，48小时内出具初步处理方案。
