Inconel718锻板航空发动机关键转动件探伤标准

# Inconel718锻板航空发动机关键转动件探伤标准产品介绍

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为Inconel 718（UNS N07718）。该合金是一种沉淀硬化型镍铬铁基高温合金，在-253℃至700℃温度范围内兼具高强度、良好的抗氧化性和抗热疲劳性能。产品特性核心优势如下：第一，在650℃以下具有优异的抗拉强度和持久性能，抗拉强度可达1400MPa以上；第二，良好的抗热腐蚀和抗氧化能力，适用于高温燃气环境；第三，优异的焊接性能和加工塑性，便于复杂结构件的制造；第四，通过特殊热处理可实现细晶组织控制，满足航空发动机转动件对疲劳寿命的苛刻要求；第五，探伤标准严格按AMS 5596和ASTM E192执行，确保内部质量零缺陷。该产品特别适用于航空发动机涡轮盘、压气机盘、叶片、轴类等关键转动部件，也广泛应用于核电、石油化工、海洋工程等高温高压腐蚀环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）三联冶炼工艺，可有效控制气体含量和非金属夹杂物。公司严格执行ASTM、AMS、GB等国际标准，全流程工艺可追溯，每件产品均附有原厂质保书。Inconel 718锻板的生产过程从原料入厂到成品出库，历经化学成分分析、锻造比控制、热处理参数监控、超声波探伤、液体渗透检测等多道质量关卡，确保每一块锻板均满足航空发动机关键转动件的探伤要求。

## 三、核心功能

第一，耐高温氧化功能：在700℃以下空气中长期暴露，氧化增重率低于0.1mg/cm²，表面形成致密氧化铬膜，有效阻止进一步氧化。第二，抗热疲劳功能：通过控制晶粒度在ASTM 6级或更细，使合金在急冷急热循环中抗裂纹萌生能力显著增强，适用于航空发动机频繁启停工况。第三，高强度与韧性平衡功能：经双时效热处理后，室温抗拉强度可达1350-1500MPa，延伸率保持在12%以上，冲击功大于40J，满足转动件对强度与韧性的双重需求。第四，抗应力腐蚀功能：在含氯离子和硫化氢的高温高压环境中，合金的应力腐蚀开裂阈值应力高于600MPa，优于普通不锈钢。第五，探伤可靠性功能：锻板经超声波探伤（UT）按AMS 5596标准，平底孔当量直径不大于0.8mm，无任何白点、裂纹、缩孔等冶金缺陷，确保关键部件的长期安全运行。

## 四、技术特点

### 合金设计思路

Inconel 718的合金设计以镍为基体，加入约19%铬提供抗氧化和抗腐蚀能力，5%铌与钛、铝形成γ''相（Ni₃Nb）和γ'相（Ni₃(Al,Ti)）实现沉淀强化。钼的添加增强固溶强化效果，并提高抗点蚀性能。铁含量控制在18%左右，平衡成本与性能。碳含量严格控制在0.08%以下，避免形成过量碳化物影响韧性。

### 冶炼工艺

采用真空感应熔炼（VIM）初炼，随后进行真空自耗重熔（VAR）或电渣重熔（ESR）二次精炼，有效去除气体（氧、氮、氢）和非金属夹杂物。对于航空发动机转动件，通常采用VIM+VAR双联工艺，使氧含量控制在10ppm以下，氮含量低于50ppm，非金属夹杂物评级按ASTM E45满足A类≤1.0、B类≤0.5、C类≤0.5、D类≤1.0。冶炼过程全程记录，可追溯至每一炉批。

### 热处理制度

标准热处理制度分为固溶处理和双时效处理：固溶温度960-980℃，保温1小时，油冷或快速空冷；第一次时效720℃保温8小时，以50℃/小时炉冷至620℃；第二次时效620℃保温8小时，空冷。该制度可析出细小弥散的γ''和γ'相，同时避免δ相过多析出导致塑性下降。对于细晶要求，可采用低温固溶（940-960℃）配合大变形量锻造实现。

### 显微组织控制

晶粒度控制在ASTM 6级或更细，δ相含量控制在3%以下，且呈颗粒状或短棒状均匀分布，避免沿晶界形成连续薄膜。通过锻造比控制（≥3:1）和终锻温度控制（≥950℃），实现组织均匀化。对于航空发动机盘件，要求晶粒尺寸波动范围不超过两个级别号。

### 无损检测及质量保证

锻板100%进行超声波探伤，按AMS 5596标准，使用2.25MHz或5MHz探头，平底孔灵敏度当量直径0.8mm，扫描间距不大于10mm，覆盖整个板面。表面及近表面缺陷采用液体渗透检测（PT），按ASTM E1417执行，灵敏度等级不低于中等。每批次均抽取试样进行化学成分分析（直读光谱法）、力学性能测试（室温及高温拉伸、硬度、冲击）、显微组织检验（晶粒度、δ相含量）。所有检测报告随货提供，原厂质保书包含炉号、批号、规格、检测结果及可追溯编码。

## 五、应用领域

航空发动机领域：用于制造涡轮盘、压气机盘、叶片、轴类、机匣等关键转动件，工作温度可达650℃。核电领域：应用于核反应堆控制棒驱动机构、蒸汽发生器支撑件等高温高腐蚀部件。石油化工领域：用于酸性油气田的井下工具、阀门、泵轴等，耐H₂S和Cl⁻腐蚀。海洋工程领域：用于深海采油树、连接器、海底管道等，承受高静水压力和海水腐蚀。燃气轮机领域：用于地面燃气轮机的涡轮叶片、燃烧室部件，要求长期高温运行可靠性。航空航天结构件领域：用于火箭发动机推力室、高温紧固件等，要求轻量化和高强度。

## 六、产品详细参数

### 化学成分（wt%）

镍（Ni）：50.0-55.0；铬（Cr）：17.0-21.0；铁（Fe）：余量；铌（Nb）：4.75-5.50；钼（Mo）：2.80-3.30；钛（Ti）：0.65-1.15；铝（Al）：0.20-0.80；碳（C）：≤0.08；锰（Mn）：≤0.35；硅（Si）：≤0.35；磷（P）：≤0.015；硫（S）：≤0.015；硼（B）：≤0.006；铜（Cu）：≤0.30。以上为典型范围，以实际质保书为准。

### 力学性能（室温）

抗拉强度：1350-1500MPa；屈服强度（0.2%偏移）：1100-1250MPa；延伸率（标距50mm）：12-18%；断面收缩率：15-25%；硬度：35-45 HRC；冲击功（V型缺口，室温）：≥40J。高温性能（650℃）：抗拉强度≥1000MPa；持久强度（650℃/690MPa）≥100小时。以上为典型值，以实际产品质保书为准。

### 物理性能

密度：8.19 g/cm³；熔点：1260-1336℃；热导率（20℃）：11.4 W/(m·K)；热导率（500℃）：17.8 W/(m·K)；电阻率（20℃）：1.25 μΩ·m；线膨胀系数（20-100℃）：13.0×10⁻⁶/℃；线膨胀系数（20-600℃）：14.8×10⁻⁶/℃；弹性模量（20℃）：200 GPa；弹性模量（500℃）：176 GPa。以上为典型值，以实际产品质保书为准。

### 耐腐蚀与高温性能

临界点蚀温度（CPT）：在6%FeCl₃溶液中≥50℃（典型值，以实际检测为准）；高温氧化增重率（700℃/100h）：≤0.1 mg/cm²；高温持久强度（650℃/1000h）：≥550MPa；疲劳极限（10⁷次循环，R=0.1，室温）：≥500MPa。以上参数均按相关ASTM标准测试。

### 产品规格范围

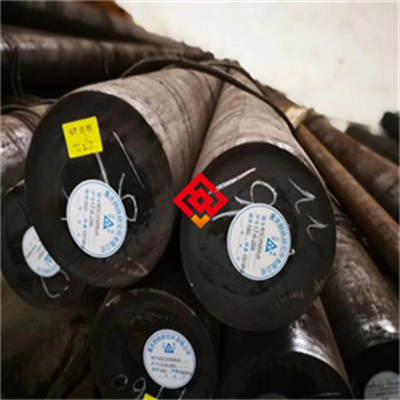

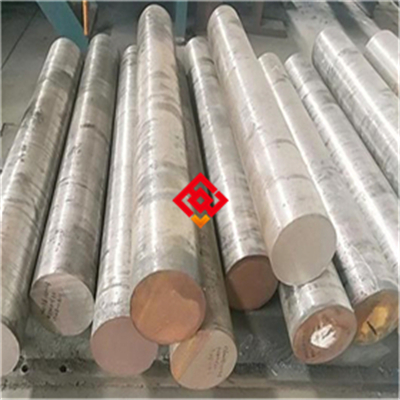

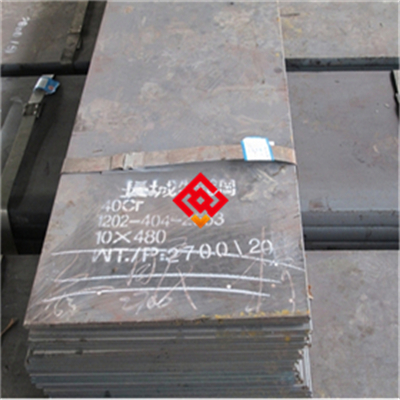

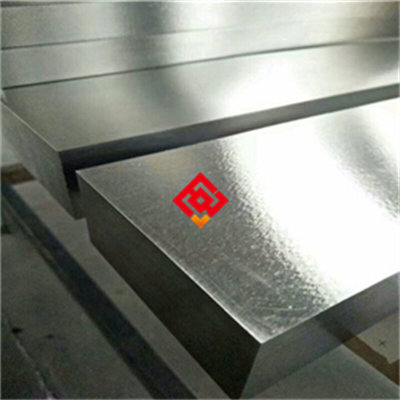

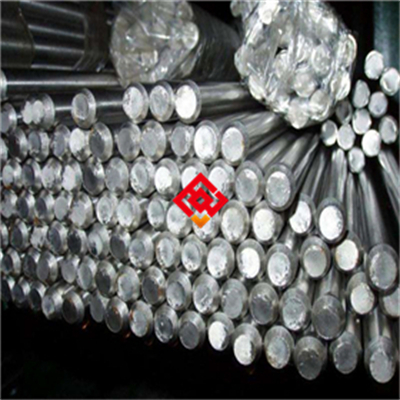

锻板厚度：10-200mm；宽度：500-2000mm；长度：1000-4000mm；也可按客户图纸定制非标尺寸。其他形态：圆棒（直径20-500mm）、管材（外径50-500mm，壁厚5-50mm）、锻件（按图加工）、丝材（直径0.5-10mm）。具体尺寸范围请向上海墨钜确认。

### 交货状态

锻板通常以固溶+时效状态交货，表面经磨光或酸洗处理。可根据客户要求提供固溶态、退火态或冷拉态。表面处理方式包括磨光（表面粗糙度Ra≤1.6μm）、酸洗（去除氧化皮）、喷砂（均匀粗糙度）等。

### 批次溯源码解读

编码规则：MJ-718-年月-炉号-热处理批号-规格代码。例如：MJ-718-202503-1234-HT05-50x1500x3000，代表上海墨钜生产，牌号Inconel 718，2025年3月生产，炉号1234，热处理批号HT05，规格为厚度50mm×宽度1500mm×长度3000mm。原厂质保书随货提供，客户可通过编码在官网查询完整检测数据。

## 七、注意事项

第一，避免在550-750℃长期服役，该温度区间会促进δ相沿晶界析出，导致冲击韧性显著下降，尤其对于航空发动机转动件，应严格控制使用温度上限。第二，禁止在含高浓度硫化物或熔融金属的环境中使用，Inconel 718在高温含硫气氛中可能发生晶间腐蚀。第三，焊接后必须进行焊后热处理（720℃/8小时+620℃/8小时时效），否则焊缝区域硬度过高，易产生应力腐蚀开裂。第四，加工过程中存在明显加工硬化倾向，冷变形量超过15%时必须进行中间退火（960℃/30分钟，空冷），否则后续加工易产生裂纹。第五，表面划伤或凹坑会显著降低疲劳寿命，尤其是转动件，任何表面缺陷深度超过0.1mm必须修磨并重新检测。第六，热处理时升温速度不宜过快，建议控制在100-150℃/小时，避免因热应力导致变形或开裂。第七，禁止使用含卤素的切削液或清洗剂，卤素离子可能引发应力腐蚀开裂。

## 八、存储与运输指南

### 存储环境要求

存储温度范围：-10℃至40℃；相对湿度上限：60%；地面必须铺设木垫板或橡胶垫，禁止直接接触水泥地面；禁止与酸、碱、重金属粉末、氯化物、硫化物等腐蚀性物质混存；存储区域应保持通风干燥，避免冷凝水形成。

### 包装规范

锻板先用防锈纸包裹，再用塑料薄膜密封，内放干燥剂（硅胶或分子筛），外层采用木箱或钢带加固的编织袋包装。对于厚度小于20mm的薄板，每层之间加隔板防止划伤。包装箱外标注“防潮”“勿压”“向上”等标识。批量发货时，每件产品独立包装并附带标签（含牌号、规格、炉号、重量）。

### 运输注意事项

运输过程中必须用绳索或绑带固定，防止滑动碰撞；车辆应配备防雨篷布，严禁暴晒或雨淋；吊装时使用吊带或专用夹具，禁止钢丝绳直接接触产品表面；装卸过程中轻拿轻放，禁止抛掷、踩踏或重压；运输车辆应保持清洁，无腐蚀性残留物。

### 明确禁止行为

禁止与腐蚀性物质混放；禁止露天存放（即使有遮盖，长期存放仍需室内）；禁止踩踏或抛掷产品；禁止在未做防护的情况下用金属工具敲击表面；禁止使用含氯或含硫的包装材料。

## 九、加工操作规范

### 切割

推荐方法：厚度小于50mm可采用等离子切割（电流200-400A，切割速度300-600mm/min，使用氩气/氮气混合气体）；厚度大于50mm推荐带锯切割（锯条齿距4-6齿/英寸，切削速度15-25m/min，使用冷却液）；高精度切割可采用激光（功率≥4kW，焦点位置调整至板厚1/3处）或水刀（压力350-400MPa，加石榴石砂）。切割后必须用砂轮打磨去除热影响区氧化层，打磨深度至少1mm。注意事项：切割前确认板材无应力集中；切割过程中保持冷却充分，避免过热；禁止使用普通砂轮片（含铁杂质），应使用专用不锈钢砂轮片。禁止在未固定板材的情况下切割。

### 焊接（如适用）

推荐方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号：Inconel 718焊丝（如AWS A5.14 ERNiFeCr-2）。焊接参数：TIG焊电流100-200A，电压12-18V，焊接速度80-150mm/min；MIG焊电流150-250A，电压20-28V，焊接速度200-400mm/min。层间温度控制在100℃以下，保护气体采用纯度≥99.99%的氩气，流量15-25L/min。焊后必须进行焊后热处理（720℃/8小时+620℃/8小时时效）。注意事项：焊接前清除坡口及两侧20mm范围内的油污、氧化皮；焊接过程中保持电弧稳定，避免断弧；禁止使用氧乙炔焊或手工电弧焊（易产生热裂纹）。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

固溶温度：960-980℃，保温时间按板厚每25mm保持1小时计算（最少30分钟），冷却方式：油冷或快速空冷（厚度小于50mm可空冷，大于50mm推荐油冷）。时效处理：第一次时效720℃±5℃，保温8小时，以50℃/小时炉冷至620℃；第二次时效620℃±5℃，保温8小时，空冷。注意事项：固溶加热前必须预热至300-400℃并保温30分钟，防止热冲击；时效过程中严格控制冷却速度，炉冷速度偏差不得超过±5℃/小时；禁止在水淬或缓冷（炉冷速度低于30℃/小时）条件下进行固溶处理。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

连接件材质推荐使用同牌号Inconel 718或更高级别的镍基合金（如Inconel 725），避免使用不锈钢螺栓（因热膨胀系数差异可能导致松动）。密封垫片应选用不含卤素的石墨垫片或PTFE垫片，禁止使用含氯橡胶垫片。安装前对所有接触面进行清洁，去除油污和金属屑。安装完成后，对于非转动件可进行酸洗钝化处理（20%硝酸+5%氢氟酸，50℃浸泡30分钟），形成均匀钝化膜；转动件则建议采用电解抛光去除表面应力层。

### 日常维护方法

清洁周期：根据工作环境每1-3个月清洁一次。清洗剂选用中性或弱碱性（pH值7-9）不含氯的清洗液，禁止使用盐酸、硫酸或含氯漂白剂。清洁后用去离子水冲洗并干燥。对于高温服役后的部件，表面氧化膜无需去除，但需检查是否有剥落或变色区域，如有异常需停机检测。防锈/防氧化处理：长期停用设备应在部件表面喷涂防锈油（不含卤素），并用防潮布覆盖。

### 常见故障及解决方法

故障一：表面点蚀。原因：环境中存在氯离子或硫化物。解决方法：立即停机，用中性清洗液清洁表面，用砂纸打磨至露出金属光泽后重新钝化；若点蚀深度超过0.5mm，需更换部件。故障二：焊缝开裂。原因：焊后未及时进行热处理或层间温度过高。解决方法：打磨去除裂纹，重新焊接并立即进行焊后热处理；若裂纹延伸至母材，需更换部件。故障三：变形。原因：热处理或焊接过程中热应力不均匀。解决方法：在热处理前增加预热工序；焊接时采用对称焊接或分段退焊；变形量小于1mm/m可进行冷矫直，超过则需热矫直（加热至700-800℃加压矫直后重新时效）。

## 十一、安全警示与应急处理

### 高温操作安全

操作高温工件（≥300℃）时，必须佩戴耐高温手套（耐温≥500℃）、防护面罩（防热辐射）和阻燃工作服。禁止用手直接触碰未冷却工件（即使表面不红热，内部温度仍可能超过200℃）。现场必须配备灭火器，类型为干粉灭火器或二氧化碳灭火器，严禁水基灭火器（水遇高温工件可能导致蒸汽爆炸）。热处理车间应设置紧急降温喷淋装置。

### 切割加工安全

操作等离子切割或激光切割时，必须佩戴遮光号≥10的防护面罩，防止弧光灼伤眼睛。切割区域应配备排烟系统，及时排出金属烟尘（含镍、铬氧化物，长期吸入有害健康）。切割火花需用防火毯隔离，防止引燃周边可燃物。禁止在无防护的情况下直接观察电弧。

### 产品损坏或腐蚀后的应急处理

若发现Inconel 718部件发生腐蚀开裂或泄漏（如用于压力容器），立即执行以下步骤：第一步，停机并隔离故障部件，切断介质源（如高温气体、腐蚀性液体）；第二步，操作人员穿戴防酸碱手套、护目镜和防护服，用中性吸收材料（如硅藻土）吸附泄漏介质，收集至专用容器；第三步，泄漏介质按危险废物分类（镍合金腐蚀产物属于HW类，需委托有资质单位处置）；第四步，对污染区域进行中和清洗（使用碳酸氢钠溶液），清洗废水收集后按重金属废水处理。禁止直接排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括航空发动机转动件专用探伤标准详解、锻板锻造比设计指南、以及针对您具体工况的选材建议。

## 十三、购买建议

在选购Inconel 718锻板时，建议从以下方面评估匹配度：第一，应用场景匹配度，确认使用温度范围是否在-253℃至700℃之间，环境介质是否含高浓度硫化物或熔融金属，转动件需重点关注疲劳寿命和探伤标准。第二，关键性能参数，对于航空发动机转动件，PREN值（点蚀当量，计算公式为Cr+3.3Mo+16N）应≥40；高温持久强度需满足设计寿命要求；导电率不作为主要指标，但若涉及电化学环境需关注。第三，认证要求，航空领域需提供AMS 5596或AMS 5663认证；核电领域需ASME BPVC认证；石油化工领域需NACE MR0175抗硫化物应力腐蚀认证；船用需船级社认证（如DNV、ABS、Lloyd's）。第四，备品备件比例，建议首批采购量包含10-15%的备件，用于加工试制和意外损坏更换。建议客户在收货后核对上海墨钜原厂质保书，并委托第三方检测机构（如SGS、BV）进行化学成分、力学性能和超声波探伤复验，以确保产品性能符合设计要求。

## 十四、价格标准

Inconel 718锻板的价格受多种因素影响，包括产品型号（标准牌号或特殊定制）、牌号（Inconel 718标准成分或微调成分）、规格尺寸（厚度、宽度、长度）、采购数量以及附加技术要求。参考价格区间如下：标准规格锻板（厚度20-100mm，宽度≤1500mm），采购量1-2吨，价格约为350-450元/公斤；采购量≥5吨，价格可降至300-380元/公斤。小批量试样（单件≤50公斤）价格通常上浮15-20%，约为420-540元/公斤。附加技术要求加价：双认证（如AMS+NACE）加价10-15%；第三方检测（SGS/BV）加价5-8%；定制热处理（非标准制度）加价8-12%。批量折扣政策：采购量≥5吨可享5-12%折扣，≥10吨可享12-20%折扣，具体折扣幅度与付款方式及交货周期相关。提示：具体报价请联系曾先生获取精确订单报价，我们将根据您的技术要求和采购量提供最优方案。

## 十五、服务与保障

### 质保期

自产品交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、非金属夹杂物超标、热处理不当导致性能不达标）导致产品失效的，上海墨钜承诺免费更换或全额退款。质保范围不包括因客户加工不当、使用环境超出设计范围或人为损坏导致的失效。

### 技术资料

随货提供中英文质保书，内容包括：化学成分分析结果、力学性能测试数据（室温及高温）、超声波探伤报告、尺寸检验记录。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料均加盖上海墨钜质量检验章，具有法律效力。

### 技术支持

提供24小时内远程技术指导，通过电话、视频或邮件解答加工、使用过程中的技术问题。如需现场服务，承诺48小时内派遣工程师抵达客户现场，协助解决焊接、热处理、安装等环节的技术难题。紧急情况（如产品使用中出现异常失效）可加急处理。

### 检测服务

可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、力学性能、硬度、晶粒度、超声波探伤）费用由上海墨钜承担。非常规检测（如高温持久、疲劳、应力腐蚀）费用另计，但可享受优惠价格。

### 备品保障

产品停产后五年内，仍可提供同质替代材料或按原图纸定制加工。如因工艺升级导致成分微调，将提前告知并提供性能对比数据，确保替代产品满足原设计要求。

### 售后响应

质量问题反馈后2小时内回复确认，48小时内出具初步解决方案。对于需要退换货的情况，确认后5个工作日内完成处理。设立专用售后热线，由资深工程师一对一跟进，确保问题闭环。
