# Inconel690冷轧板：压水堆蒸汽发生器U形管板公差专用镍基合金材料

## 一、产品概述与适用范围

上海墨钜特殊钢有限公司供应的Inconel690冷轧板，属于镍基合金大类，典型牌号为UNS N06690。该材料专为压水堆核电站蒸汽发生器U形管板制造而设计，具有优异的抗应力腐蚀开裂性能、高纯净度组织以及严格的尺寸公差控制。Inconel690在高温高压含氯离子和含氧水环境中表现出卓越的耐蚀性，尤其适用于核岛主设备中的关键传热部件。核心优势包括：一、在300℃至400℃的高温高压水中抗应力腐蚀开裂能力显著优于Inconel600；二、严格控制晶间析出相，保证长期服役稳定性；三、冷轧板厚度公差可控制在±0.05mm以内，满足U形管板精密加工需求；四、低杂质元素控制（硫、磷、硅含量极低），提升焊接及冷弯性能；五、全流程真空冶炼及热处理工艺可追溯，符合RCC-M及ASME核级材料认证要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端装备，严格执行ASTM B168、ASME SB-168及RCC-M M3301等国际标准。全流程工艺可追溯，每批次产品均附带原厂质保书及无损检测报告，确保材料性能的一致性与可靠性。

## 三、核心功能

1. **抗应力腐蚀开裂能力**：在模拟压水堆一回路水环境（含硼酸、氢氧化锂、溶解氢，温度约325℃）中，Inconel690的应力腐蚀开裂阈值应力超过250MPa，远优于传统镍基合金。

2. **高温高压水环境耐蚀性**：在含氯离子（<100ppb）及含氧（<5ppb）的高温水中，点蚀电位高于+0.3V（SCE），均匀腐蚀速率低于0.01mm/年。

3. **良好的冷加工成型性**：冷轧板延伸率≥40%，允许进行大变形量的U形弯曲、扩口及翻边加工，且无需中间退火即可完成典型管板成型。

4. **稳定的显微组织**：通过精确的热处理制度（固溶+稳定化处理），控制晶粒度在5-8级，晶界碳化物呈断续颗粒状分布，避免连续网状析出导致的脆化风险。

5. **严格的尺寸公差控制**：冷轧板厚度公差按ASTM B168的1/2标准执行，平面度≤0.5mm/m，边部毛刺高度≤0.1mm，满足数控加工中心自动装夹要求。

## 四、技术特点

**合金设计思路**：Inconel690以镍为基体（Ni≥58%），添加约30%的铬（Cr）以提高在氧化性介质中的钝化能力，同时控制铁（Fe）含量在7-11%以平衡热加工性。铬含量显著高于Inconel600，使得在高温水中形成致密富铬氧化膜，有效阻滞氯离子侵蚀。碳含量严格控制在0.02%以下，配合钛（Ti）和铝（Al）的微合金化，抑制晶界铬碳化物连续析出。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，或VIM+真空自耗重熔（VAR）工艺，确保气体含量（氧≤20ppm、氮≤50ppm、氢≤2ppm）及非金属夹杂物级别（A、B、C、D类均≤1.0级）。钢锭经多火次锻造开坯，消除铸态组织偏析。

**热处理制度**：固溶处理温度1080℃~1120℃，保温时间按板厚每25mm不少于1小时，快速水淬；稳定化处理温度700℃~750℃，保温时间4-8小时，空冷。该制度使晶界析出细小、断续的M23C6型碳化物，同时基体保持过饱和固溶状态，获得最佳抗应力腐蚀性能。

**显微组织控制**：成品晶粒度控制在5-8级（ASTM E112），δ相（Ni3Nb）析出量低于1%（体积分数），避免对韧性的不利影响。通过电子背散射衍射（EBSD）检测，确保再结晶组织均匀，无异常粗大晶粒及混晶现象。

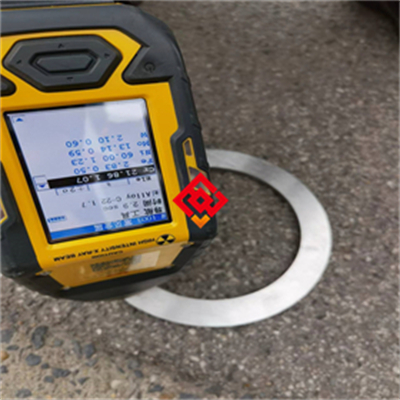

**无损检测及质量保证**：每张冷轧板均进行100%超声波探伤（UT），按ASME SA-578标准C级验收，缺陷当量直径≤1.2mm。表面进行液体渗透检测（PT），确保无裂纹、折叠、划伤等表面缺陷。光谱分析（OES）逐张检验化学成分，拉伸及硬度试验按批次抽样，晶间腐蚀试验按ASTM A262 Practice C（沸腾硝酸法）进行，腐蚀速率≤0.5mm/月。

## 五、应用领域

1. **核电站蒸汽发生器**：用于制造U形传热管管板，连接一回路冷却剂与二回路给水系统，承受高温高压及辐照环境。

2. **核岛主设备管道**：用于反应堆冷却剂系统主管道、波动管等关键承压部件，要求抗热老化及应力腐蚀。

3. **化工高温高压反应器**：用于含氯离子及硫化氢的酸性介质环境，如醋酸、磷酸等有机酸生产装置中的换热器管板。

4. **海洋工程热交换器**：用于海水冷却系统或深海油气平台中的换热器组件，抵抗氯离子点蚀及缝隙腐蚀。

5. **航空航天发动机**：用于燃烧室及涡轮盘等高温部件，要求抗高温氧化及热疲劳性能（使用温度上限约700℃）。

6. **核废料处理设备**：用于高放废液玻璃固化容器及贮存容器，抵抗辐照及腐蚀性裂变产物侵蚀。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：镍（Ni）：余量（≥58.0）；铬（Cr）：28.0-31.0；铁（Fe）：7.0-11.0；碳（C）：≤0.02；硅（Si）：≤0.50；锰（Mn）：≤0.50；磷（P）：≤0.015；硫（S）：≤0.010；钛（Ti）：0.15-0.50；铝（Al）：0.15-0.50；铜（Cu）：≤0.50；钴（Co）：≤0.10；硼（B）：≤0.005。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度（Rm）：≥620 MPa；屈服强度（Rp0.2）：≥300 MPa；延伸率（A50mm）：≥40%；硬度（HRB）：≤95；冲击功（KV2，室温）：≥100 J。

**高温力学性能（325℃，典型值）**：抗拉强度（Rm）：≥520 MPa；屈服强度（Rp0.2）：≥230 MPa；延伸率（A50mm）：≥30%；持久强度（10000h，325℃）：≥150 MPa。

**物理性能（典型值）**：密度：8.19 g/cm³（20℃）；熔点：1350℃-1410℃；热导率：12.5 W/(m·K)（20℃），16.5 W/(m·K)（300℃）；电阻率：1.18 μΩ·m（20℃）；线膨胀系数：13.5×10⁻⁶/℃（20-300℃）；弹性模量：206 GPa（20℃），195 GPa（300℃）。

**耐腐蚀/高温性能**：临界点蚀温度（CPT，6% FeCl₃溶液）：≥85℃；缝隙腐蚀温度（CCT，6% FeCl₃溶液）：≥50℃；高温持久强度（325℃，100000h）：≥120 MPa；氧化增重率（700℃，100h）：≤0.05 mg/cm²；导电率（IACS%）：约1.5%。

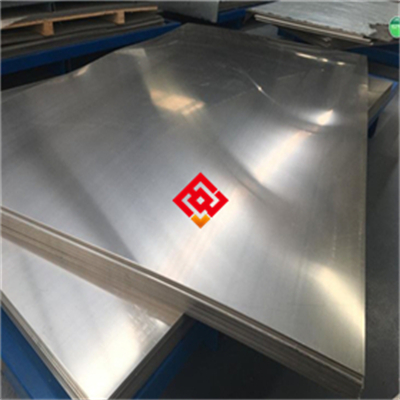

**产品规格范围**：冷轧板厚度：0.5mm-10mm；宽度：600mm-2000mm；长度：1000mm-6000mm；U形管板专用尺寸按图纸定制，厚度公差±0.05mm，平面度≤0.3mm/m。

**交货状态**：固溶+稳定化处理，表面经酸洗+钝化处理，表面粗糙度Ra≤1.6μm。边部倒角R0.5mm，去除毛刺。

**批次溯源码解读**：编码规则示例——MJ-N06690-202503-A12-HT01-3.0×1500×3000。其中“MJ”代表上海墨钜，“N06690”为牌号，“202503”为生产年月，“A12”为炉号，“HT01”为热处理批号，“3.0×1500×3000”为规格代码。客户可通过编码向上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、探伤报告、尺寸检验记录及热处理曲线。

## 七、注意事项

1. 避免在500℃-800℃温度区间长期服役，该温度范围易导致晶界铬碳化物连续析出，降低抗应力腐蚀性能。

2. 严禁接触含氟离子、溴离子及高浓度氯化物（>500ppm）的介质，特别是在酸性条件下，可能引发点蚀或应力腐蚀开裂。

3. 焊接后必须进行稳定化热处理（700℃-750℃/4-8h/空冷），否则焊缝热影响区易产生晶间腐蚀敏感性。

4. 冷加工（弯曲、冲压）后若变形量超过15%，应进行去应力退火（750℃/2h/空冷），防止后续服役中应力腐蚀开裂。

5. 表面划伤深度超过0.1mm时必须打磨修复并重新钝化，否则划伤处将成为腐蚀萌生点。

6. 禁止在含硫气氛（如H₂S、SO₂）中加热，硫会导致晶界脆化，降低热加工性及高温强度。

## 八、存储与运输指南

**存储环境**：室内干燥仓库，温度15℃-30℃，相对湿度≤60%。地面铺设木制或橡胶垫材，严禁直接接触水泥地面。禁止与酸、碱、盐类、重金属粉末（如铜粉、锌粉）及活性化学品混存。

**包装规范**：每张冷轧板之间夹中性纸隔离，外层包裹防锈纸+塑料薄膜+干燥剂（硅胶包），装入木箱或钢带捆扎的编织袋。对于出口或长期存储产品，增加气相防锈纸（VCI）及铝箔真空包装。

**运输注意事项**：运输过程中使用专用支架固定，板面倾斜角≤15°，防止滑动及碰撞。严禁雨淋、暴晒，车厢顶部需加防雨布。吊装时使用尼龙吊带或宽边吊具，禁止钢丝绳直接接触板面，避免压痕及划伤。严禁抛掷、踩踏或重物堆压。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止在包装上站立或放置重物；禁止使用铁质工具直接敲击板面。

## 九、加工操作规范

**切割**：推荐采用精密等离子切割（电流100-200A，切割速度500-1000mm/min）或激光切割（功率2-4kW，氮气辅助，速度3-8m/min）。切割后需用锉刀或砂轮打磨去除热影响区氧化皮及熔渣，打磨深度≥0.2mm。禁止使用普通碳化硅砂轮片（因含铁杂质可能造成表面污染），应使用白刚玉或氧化铝专用砂轮片。对于厚度≤3mm的薄板，推荐采用水刀切割（压力380-400MPa，磨料石榴石80目），热影响区最小。

**焊接（适用时）**：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用ERNiCrFe-7（AWS A5.14）或同牌号焊丝。焊接参数：直流正接，电流80-150A（TIG）或150-250A（MIG），电压12-18V，焊接速度100-200mm/min。层间温度控制在100℃以下。保护气体：99.999%高纯氩气，流量15-25L/min，背面保护气体流量10-15L/min。焊后必须进行稳定化热处理（700℃-750℃/4-8h/空冷）。注意事项：焊接前清理坡口及两侧20mm范围内的油污、氧化皮；禁止使用含氯清洗剂；禁止在无保护气体情况下引弧；禁止在焊缝表面敲击或急冷。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶温度1080℃-1120℃，保温时间按板厚每25mm不少于1小时，水淬（水温≤40℃，转移时间≤15秒）。稳定化处理温度700℃-750℃，保温时间4-8小时，空冷。注意事项：固溶处理时炉内气氛应保持中性或微氧化性，避免渗碳或渗氮；水淬时板面必须完全浸没，防止局部冷却不足；禁止在固溶后直接进行冷加工，需先完成稳定化处理。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐选用同牌号Inconel690或更高级别的镍基合金（如Inconel625），避免异种金属接触引发电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的石墨垫片或PTFE改性垫片，禁止使用含石棉或含氯橡胶垫片。安装完成后，应对焊接区域及加工表面进行酸洗钝化处理（硝酸+氢氟酸混合液，温度40-60℃，时间20-40分钟），然后用去离子水冲洗至中性，干燥后涂覆防锈油。

**日常维护方法**：清洁周期建议每季度一次，使用中性清洗剂（pH6-8）或去离子水，配合软布或海绵擦拭。禁止使用含氯、含氟、含酸的清洗剂。对于高温服役部件，每次停机后应检查表面氧化膜状态，如有剥落或变色，需重新进行钝化处理。长期停用时应充氮保护，保持干燥。

**常见故障及解决方法**：

- **表面点蚀**：可能因介质中含氯离子或表面钝化膜破损。处理措施：停机后打磨去除点蚀坑，深度≤0.5mm，重新酸洗钝化；更换介质或调整pH值；如点蚀密集，建议更换部件。

- **焊缝开裂**：多因焊后未进行稳定化处理或焊接热输入过大。处理措施：清除开裂焊缝，重新焊接并严格执行焊后稳定化处理；控制层间温度≤100℃；必要时进行焊后无损检测（PT+RT）。

- **变形超标**：冷加工或热处理过程中应力释放不均导致。处理措施：在专用校平机上进行冷校平（变形量<5%），校平后去应力退火（750℃/2h/空冷）；如变形量>10%，建议重新固溶处理并控制冷却均匀性。

## 十一、安全警示与应急处理

**高温操作安全**：在进行固溶、稳定化或焊接预热时，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（遮光号≥10）及阻燃服（符合NFPA 2112标准）。严禁触碰未冷却工件，工件冷却至室温前应设置警示隔离区。现场灭火器必须为干粉型或二氧化碳型，严禁使用水基灭火器（水遇高温金属可能引发蒸汽爆炸或氢脆）。

**切割加工安全**：激光或等离子切割时，操作人员必须佩戴激光防护眼镜（波长1064nm，OD≥5）或等离子切割面罩（遮光号≥12）。现场必须安装排烟系统（风量≥3000m³/h），及时排出金属烟尘及臭氧。切割区域周围1.5米内应设置防火帘，隔离火花飞溅。禁止在切割区域存放易燃易爆物品。

**产品损坏或腐蚀后的应急处理**：若发现Inconel690部件发生腐蚀穿孔或开裂泄漏，应立即停机隔离，切断介质源，排空系统内残留介质。人员必须穿戴防酸防碱手套、护目镜及防护服（符合ASTM D6978标准），避免接触泄漏介质。对于泄漏的含硼酸或氢氧化锂介质，应使用石灰或碳酸氢钠中和，收集后按HW06类（废有机溶剂与含有机溶剂废物）或HW34类（废酸）分类处置，交由有资质的危废处理单位处理。禁止将泄漏物直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括针对您具体工况的选材建议及加工工艺方案。

## 十三、购买建议

在选择Inconel690冷轧板时，建议从以下维度评估匹配度：一、应用场景匹配度：确认服役环境是否包含高温高压水、含氯离子介质或辐照条件，Inconel690尤其适用于核级蒸汽发生器管板，若仅用于一般化工换热器，可考虑性价比更高的Incoloy800。二、关键性能参数：核级应用需重点关注PREN值（Pitting Resistance Equivalent Number，PREN=Cr+1.5Mo+0.5Nb，Inconel690的PREN典型值≥32），以及高温持久强度（325℃，100000h≥120MPa）。三、认证要求：核电站项目需提供RCC-M或ASME NQA-1认证，化工项目需NACE MR0175/ISO 15156认证，建议要求供应商提供船级社（如DNV、BV）或第三方认证。四、备品备件比例：建议按运行部件数量的5%-10%采购备件，特别是U形管板等关键部件，需预留同批次材料用于维修更换。五、质保书核对：务必核对原厂质保书中的炉号、批次号与实物标记一致，要求提供光谱分析、拉伸、硬度、晶间腐蚀及超声探伤报告。六、第三方检测：建议委托SGS或BV进行抽样复检，重点检测化学成分（特别是C、S、P、Cr、Ni）及力学性能，检测费用通常由上海墨钜承担。

## 十四、价格标准

Inconel690冷轧板的价格受牌号、规格尺寸、采购数量及附加技术要求影响较大。参考价格区间：厚度0.5-3.0mm的冷轧板，单价约180-280元/公斤；厚度3.0-10.0mm的冷轧板，单价约150-250元/公斤。U形管板专用尺寸（公差严格，需定制加工）价格上浮20%-30%。批量折扣政策：单次采购量≥5吨可享受5%-12%折扣；≥10吨可享受10%-18%折扣。小批量试样（≤100公斤）加价规则：通常上浮15%-20%，包含额外检测费用及包装加固费用。如需双认证（如RCC-M+ASME）、第三方检测（SGS/BV）或定制热处理，每项附加服务加收8%-15%。具体报价请直接联系曾先生（电话021-67898711/13472787990）获取精确订单报价，报价有效期30天。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如化学成分偏差、非金属夹杂物超标、热处理组织不合格）导致失效的，上海墨钜承诺免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含完整化学成分、力学性能、无损检测报告、尺寸检验记录）、产品说明书（含热处理曲线、焊接参数、加工规范）、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户可通过电话或邮件获得24小时内远程技术指导；如需现场服务，上海墨钜承诺48小时内派遣工程师抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、拉伸、硬度、晶间腐蚀）费用由上海墨钜承担；非常规项目（如高温持久、应力腐蚀试验）费用另行协商。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备维护的连续性。

**售后响应**：质量问题反馈后2小时内给予回复，48小时内出具初步处理方案。对于紧急问题，可安排特快专递补发替代材料，确保客户生产不受影响。
