# Inconel617锻板超高温气冷堆中间换热器探伤：上海墨钜特殊钢有限公司产品介绍

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为Inconel617。Inconel617是一种固溶强化型镍铬钴钼合金，专为超高温环境设计，在高达1100摄氏度的氧化和还原性气氛中仍能保持优异的强度与抗腐蚀性能。该合金的核心优势包括：在980摄氏度至1100摄氏度范围内具有极高的抗蠕变和持久强度；优异的抗高温氧化和渗碳、渗氮能力；良好的抗硫化和熔盐腐蚀性能；热稳定性高，长期服役后组织退化缓慢；冷热加工成形性良好，可生产大规格锻板。本产品特别适用于超高温气冷堆（VHTR）中间换热器（IHX）的制造，工作温度可达950摄氏度至1000摄氏度，同时也可用于航空发动机燃烧室、工业炉管、化工裂解装置等极端高温部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专注于特殊钢及合金材料研发与制造的企业，拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼、电渣重熔、锻造开坯、精密轧制及热处理全流程生产线。公司严格执行ASTM B168、AMS 5881及GB/T 15007等国内外标准，所有产品均实现从原料到成品的全流程工艺可追溯，确保每一块锻板均具备稳定的化学成分、均匀的显微组织和优异的综合性能。

## 三、核心功能

1. **超高温持久强度**：在982摄氏度、1000小时持久条件下，抗拉强度典型值不低于110兆帕（MPa），可满足气冷堆中间换热器在高温高压氦气环境下的长期服役需求。

2. **抗高温氧化与渗碳**：在1000摄氏度空气中氧化增重率低于0.05毫克每平方厘米每小时（mg/cm²/h），在含碳气氛中渗碳深度极浅，有效防止碳化物过度析出导致的脆化。

3. **良好的冷热加工性**：可在1050摄氏度至1200摄氏度范围内进行锻造和轧制，锻板厚度可覆盖10毫米至150毫米，且热加工后组织均匀，晶粒度可控制在ASTM 3级或更细。

4. **优异的焊接性能**：可采用钨极氩弧焊（TIG）和等离子弧焊等方法进行焊接，焊后无需强制热处理即可获得无裂纹的焊接接头，且热影响区组织稳定。

5. **严格无损检测保障**：每块锻板均按ASTM A435标准进行100%超声波探伤，检测灵敏度达到直径0.8毫米平底孔当量，确保无内部裂纹、夹杂物或分层缺陷。

## 四、技术特点

**合金设计思路**：Inconel617通过添加大量铬（Cr，约22%）、钴（Co，约12.5%）和钼（Mo，约9%）实现固溶强化，同时加入铝（Al，约1.2%）和钛（Ti，约0.3%）形成细小的γ‘相（Ni3(Al,Ti)）以提升高温强度。铬和铝的协同作用在合金表面形成致密的Cr2O3和Al2O3复合氧化膜，赋予其超高温抗氧化能力。钼的添加提高了抗还原性介质腐蚀的能力，并抑制了有害相（如σ相、μ相）的析出。

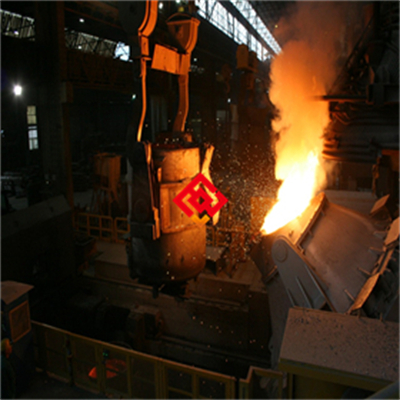

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM阶段严格控制气体含量（氧、氮、氢分别低于百万分之十、二十、二），ESR阶段进一步去除硫和夹杂物，确保合金纯净度。对于超高温气冷堆用锻板，还可按需增加真空自耗重熔（VAR）工序，使夹杂物级别达到ASTM E45细系1.0级以下。

**热处理制度**：标准固溶处理温度为1175摄氏度至1200摄氏度，保温时间按每25毫米厚度不少于1小时计算，随后快速水淬（水淬）或强制风冷，以确保碳化物和γ’相充分溶解，获得均匀的奥氏体基体。锻板交货状态通常为固溶态，用户若需时效强化，可在760摄氏度至870摄氏度范围内进行8至16小时时效处理。

**显微组织控制**：固溶态组织为等轴奥氏体晶粒，晶粒度控制在ASTM 3级至5级，无连续网状碳化物或有害相。通过控制终锻温度和变形量，避免出现混晶或粗大晶粒。对于厚度超过100毫米的锻板，采用多道次变形和中间回火工艺，确保心部组织均匀。

**无损检测及质量保证**：每批产品均进行100%超声波探伤（UT）按ASTM A435/A578标准，检测灵敏度为直径0.8毫米平底孔当量；表面进行液体渗透检测（PT）按ASTM E165标准，确保无裂纹、气孔等表面缺陷。光谱分析（OES）和气体分析（LECO）用于验证化学成分，力学性能测试按ASTM E8/E21标准执行。所有检测数据录入可追溯系统，质保书包含炉号、批号、检测结果及操作人员信息。

## 五、应用领域

1. **超高温气冷堆（VHTR）**：用于制造中间换热器（IHX）管板、筒体及封头锻件，工作介质为高温高压氦气，设计温度950至1000摄氏度。

2. **航空发动机**：用于燃烧室衬套、涡轮导向叶片、加力燃烧室部件，要求抗热疲劳和高温氧化。

3. **化工与石化**：用于乙烯裂解炉辐射段炉管、甲醇重整器、制氢转化炉管，承受渗碳、硫化和高温蠕变。

4. **工业热处理炉**：用于炉辊、马弗罐、辐射管，要求抗热循环和炉气腐蚀。

5. **核聚变装置**：用于第一壁结构材料、偏滤器部件，需在高温和强中子辐照下保持尺寸稳定性。

6. **燃气轮机**：用于燃烧室过渡段、火焰筒，需承受高温燃气冲刷和热应力。

## 六、产品详细参数

**化学成分（重量百分比，wt%，典型值，以实际质保书为准）**：

镍（Ni）：余量；铬（Cr）：20.0~23.0；钴（Co）：10.0~13.0；钼（Mo）：8.0~10.0；铝（Al）：0.8~1.5；钛（Ti）：0.2~0.5；铁（Fe）：≤1.5；碳（C）：0.05~0.10；锰（Mn）：≤0.5；硅（Si）：≤0.5；硫（S）：≤0.010；磷（P）：≤0.015；铜（Cu）：≤0.5；硼（B）：≤0.006。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度（Rm）：≥760兆帕（MPa）；屈服强度（Rp0.2）：≥350兆帕（MPa）；延伸率（A）：≥35%；硬度（HBW）：≤280。

高温力学性能（982摄氏度典型值）：抗拉强度≥170兆帕（MPa）；屈服强度≥100兆帕（MPa）；延伸率≥40%。

**物理性能（典型值）**：

密度：8.36克/立方厘米（g/cm³）；熔点：1330~1380摄氏度；热导率：在20摄氏度时约11.0瓦/米·开（W/(m·K)），在1000摄氏度时约28.0瓦/米·开（W/(m·K)）；电阻率：在20摄氏度时约1.18微欧·米（μΩ·m）；线膨胀系数：20~1000摄氏度时约15.8×10⁻⁶每开（/K）；弹性模量：在20摄氏度时约211吉帕（GPa）。

**耐腐蚀/高温性能（典型值）**：

高温氧化增重率：在1000摄氏度空气中暴露100小时后，增重率≤0.05毫克/平方厘米·小时（mg/cm²·h）；高温持久强度：在982摄氏度、1000小时条件下，持久强度≥110兆帕（MPa）；临界点蚀温度（CPT）：在酸性氯化物溶液中≥80摄氏度；抗渗碳性能：在900摄氏度、含碳气氛中暴露500小时后，渗碳深度≤0.1毫米。

**产品规格范围**：

锻板厚度：10毫米至150毫米；宽度：500毫米至2500毫米；长度：1000毫米至6000毫米。单板重量可达5吨。其他规格如棒材、管材、锻件可协商定制。

**交货状态**：固溶处理态（水淬），表面经酸洗、喷砂或磨光处理，边缘倒角。可根据客户要求进行时效、稳定化处理或精密磨削。

**批次溯源码解读**：编码规则为MJ-617-年月-炉号-热处理批号-规格代码。例如，MJ-617-202503-A1234-HT01-50x2000x4000表示上海墨钜生产的Inconel617产品，生产年月为2025年3月，炉号为A1234，热处理批号为HT01，规格为厚度50毫米、宽度2000毫米、长度4000毫米。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

1. **避免长期服役温度区间**：在650摄氏度至850摄氏度范围内长期保温时，合金可能析出σ相和μ相（均为脆性金属间化合物），导致韧性和塑性显著下降。若必须在该温度区间使用，需进行专门的热稳定化处理（如950摄氏度预时效）并严格控制析出相含量。

2. **禁止接触的腐蚀介质**：避免在含卤素离子（如氯离子、氟离子）的高温湿环境中使用，否则可能引发应力腐蚀开裂（SCC）。在含硫气氛中，若温度低于露点，需防止硫酸冷凝造成的点蚀。

3. **焊接后热处理要求**：虽然Inconel617通常无需焊后热处理，但对于厚板（大于25毫米）或拘束度大的结构，建议进行900至950摄氏度、2至4小时的消除应力处理，以降低焊接残余应力，防止热影响区裂纹。

4. **加工硬化后的中间退火要求**：冷加工（如冷弯、冷轧）变形量超过15%时，必须进行中间退火（1175摄氏度、水淬），否则后续加工或服役中易产生裂纹。冷加工后硬度可能上升至HBW 350以上，需及时退火恢复塑性。

5. **表面划伤的风险**：锻板表面划伤或压痕会破坏氧化膜的连续性，在高温服役时成为局部氧化或渗碳的起点，严重时导致应力集中引发开裂。因此搬运和加工过程中必须使用软质垫材，严禁硬物刮擦。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风的室内仓库，温度控制在5摄氏度至40摄氏度，相对湿度上限为60%。地面应铺设木质或橡胶垫材，禁止直接接触水泥地面。严禁与酸、碱、重金属粉末、氯化物盐类等腐蚀性物质混存，防止发生电化学腐蚀或污染。

**包装规范**：锻板逐块用中性塑料薄膜包裹，内置干燥剂（硅胶或分子筛），外层采用木箱或钢带加固编织袋包装。对于出口或长途运输，木箱内衬防潮铝箔袋并抽真空处理。每件包装外侧贴有产品标签，标明牌号、规格、批号、重量及警示标识。

**运输注意事项**：运输过程中锻板应水平放置，用木楔或橡胶垫固定，防止滑动碰撞。车厢顶部需加盖防雨篷布，严禁暴晒或雨淋。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触锻板表面，以免造成压痕或划伤。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：推荐采用等离子弧切割（电流300~500安培，速度0.5~2米/分钟）或带锯切割（线速度15~25米/分钟，进给量0.05~0.15毫米/齿）。切割后需用砂轮机打磨去除热影响区氧化层和微裂纹，打磨深度至少1毫米。禁止使用普通碳化硅砂轮片，应使用专用氧化铝或金刚石砂轮片，防止铁基杂质污染合金表面。对于厚度大于50毫米的锻板，建议采用水刀切割以避免热损伤。详细切割参数表可向上海墨钜索取。

**焊接（典型方法：钨极氩弧焊TIG）**：推荐填充金属牌号为ERNiCrCoMo-1（AWS A5.14）。焊接电流：100~200安培（直流正接）；焊接电压：10~15伏；焊接速度：80~150毫米/分钟；层间温度：≤100摄氏度。保护气体采用99.999%高纯氩气，流量10~15升/分钟，背面需同步通气保护。焊后若需消除应力，在900~950摄氏度保温2小时，炉冷至300摄氏度后空冷。注意事项：焊接前必须清理坡口及两侧20毫米范围内的油污、氧化皮，可用丙酮擦拭。禁止使用含氯溶剂。焊接过程中应避免电弧过长，防止氮气混入导致气孔。详细焊接工艺参数包可向上海墨钜索取。

**热处理**：固溶处理温度1175~1200摄氏度，保温时间按每25毫米厚度1小时计算，水淬冷却（水温≤40摄氏度）。时效处理（如需要）温度760~870摄氏度，保温8~16小时，空冷。注意事项：加热炉内气氛应保持微氧化性，避免还原性气氛导致表面渗碳。禁止使用含硫燃料直接加热。水淬时工件应快速浸入，避免局部冷却不均产生变形。详细热处理曲线图可向上海墨钜索取。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、法兰）推荐使用同材质Inconel617或更高等级合金（如Inconel625），避免异种金属接触产生电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的柔性石墨或云母垫片，禁止使用含聚四氟乙烯（PTFE）或石棉的垫片，防止高温下释放腐蚀性气体。安装完成后，对焊缝及热影响区进行酸洗钝化处理（硝酸加氢氟酸混合液，温度50~60摄氏度，时间10~20分钟），以恢复表面氧化膜。

**日常维护方法**：每季度进行一次外观检查，重点观察表面有无氧化皮剥落、裂纹或变色。清洁周期为每半年一次，使用中性清洁剂（pH值6~8）和软布擦拭，禁止使用含氯或强碱的清洗剂。若发现表面轻微氧化，可用细砂纸（400目以上）打磨后重新钝化处理。长期停机时，应用防锈油或防锈纸覆盖表面，并保持环境干燥。

**常见故障及解决方法**：

1. **表面点蚀**：若在服役后出现针状凹坑，可能是氯离子或硫化物局部富集所致。解决措施：用砂轮机打磨去除点蚀坑，深度不超过板厚的5%，然后重新钝化；同时排查介质来源，必要时增加清洗频率。

2. **焊缝开裂**：多发生在厚板焊接后或热循环剧烈区域。解决措施：打磨去除裂纹至露出金属光泽，重新焊接并控制层间温度≤100摄氏度，焊后进行900摄氏度消除应力处理。若裂纹反复出现，需检查填充金属牌号是否匹配或改变坡口形式。

3. **变形**：高温服役或热处理后发生弯曲或扭曲。解决措施：在压力机上进行冷校平（变形量≤2%），校平后需进行900摄氏度、1小时稳定化处理。若变形量超过板厚的5%，建议更换新板。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥400摄氏度）、防护面罩（耐冲击）和阻燃工作服。严禁在工件未冷却至室温前触碰，防止烫伤。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因水遇高温金属会瞬间汽化导致爆炸性飞溅。

**切割加工安全**：操作等离子切割或砂轮打磨时，必须佩戴遮光号≥12的防护面罩，防止弧光灼伤眼睛。切割区域应配备排烟系统，及时抽走金属烟尘和臭氧。火花飞溅方向应设置防火挡板，隔离可燃物（如油布、木箱）。

**产品损坏或腐蚀后的应急处理**：若发现锻板出现贯穿性裂纹或严重腐蚀泄漏，应立即停机隔离，切断介质源（高温气体或腐蚀性流体）。人员应穿戴防酸碱手套、防护服和护目镜，避免直接接触泄漏介质。对泄漏的腐蚀性介质，先用石灰或碳酸氢钠中和，再收集至专用容器，禁止排入下水道。废弃的锻板碎片、氧化皮及沾染腐蚀物的包装材料，应按危险废物（HW类，如HW17表面处理废物）分类，交由有资质的处理机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从选材到安装的全流程指导。

## 十三、购买建议

建议用户在选购Inconel617锻板时，首先确认应用场景的超高温气冷堆或类似极端环境是否匹配该合金的服役温度上限（1100摄氏度）。关键性能参数需重点关注：高温持久强度（982摄氏度/1000小时）是否满足设计载荷要求；PREN值（耐点蚀当量，PREN=Cr+3.3Mo+16N，典型值约50）是否适用于潜在的腐蚀介质。对于核级应用，应要求产品通过ASME B&PV Code Section III或RCC-MRx认证，并提供船级社（如DNV、BV）或NACE MR0175/ISO 15156认证。建议用户核对上海墨钜原厂质保书中的炉号、批号与产品标记是否一致，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果，确保材料符合ASTM B168标准。

## 十四、价格标准

Inconel617锻板价格受牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间为：厚度10~50毫米锻板，单价约180~260元/公斤；厚度50~100毫米，约220~320元/公斤；厚度100~150毫米，约280~380元/公斤。批量折扣政策：单次采购量≥5吨，可享5~12%折扣；≥10吨，折扣幅度可达15%。小批量试样（单件≤100公斤）加价规则通常上浮15~20%。如需双认证（如ASME+GB）、第三方检测（SGS/BV）或定制热处理，价格另议。具体报价请致电曾先生获取精确订单报价，报价有效期为15个工作日。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离、内部裂纹等）导致产品失效的，上海墨钜免费更换或全额退款，不含因使用不当或超出设计工况导致的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可通过批次溯源码在线验证。

**技术支持**：客户在加工或使用过程中遇到问题，可拨打服务热线，24小时内提供远程指导。如需现场服务，承诺48小时内派遣工程师抵达现场（中国大陆地区）。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温力学、硬度、超声探伤）费用由上海墨钜承担。特殊检测项目（如高温持久、蠕变、应力腐蚀）费用双方协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保用户设备维修和备件更换需求。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。紧急情况可启动绿色通道，优先处理。
