# Inconel230热轧板氢燃料预热器用耐高温及公差

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为Inconel230。Inconel230是一种通过固溶强化和碳化物弥散强化相结合的高温合金，专为极端高温和氧化性气氛环境设计，特别适用于氢燃料预热器中的热交换组件。该合金在高达1150摄氏度的温度范围内仍能保持优异的抗高温氧化性能和结构稳定性，同时具备良好的抗蠕变强度和热疲劳抗力。核心优势包括：其一，卓越的高温抗氧化能力，在1000至1150摄氏度的氧化气氛中形成致密氧化铬和氧化铝复合保护膜；其二，优异的高温强度，在900摄氏度时抗拉强度仍可维持较高水平；其三，良好的热稳定性，长期服役后组织退化速率极低；其四，出色的加工成形性，可生产大尺寸热轧板并满足严格的厚度公差要求；其五，对氢环境具有良好相容性，抗氢脆和氢渗透能力显著优于常规不锈钢。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等高端设备，可确保合金纯净度和组织均匀性。公司严格执行ASTM B435、ASTM B906及GB/T 14992等国内外标准，全流程工艺可追溯，每一批次产品均配备原厂质保书。凭借多年在高温合金领域的深耕，上海墨钜已成为国内氢能装备关键材料的重要供应商。

## 三、核心功能

1. **耐高温氧化功能**：Inconel230在1000至1150摄氏度范围内，氧化增重率低于0.1 mg/cm2/h（典型值，以实际产品质保书为准），有效延长氢燃料预热器的使用寿命。

2. **抗高温蠕变功能**：在900摄氏度、100 MPa应力条件下，持久寿命超过500小时（典型值），确保预热器在长期高温高压工况下的结构完整性。

3. **抗氢环境脆化功能**：该合金在高压氢气气氛中（压力可达30 MPa）保持良好塑性和韧性，抗氢渗透系数低，避免氢致开裂。

4. **高尺寸精度功能**：热轧板厚度公差可控制在±0.10 mm以内（典型值），满足预热器流道精密装配要求，减少加工余量。

5. **热疲劳抗力功能**：合金在反复升降温循环中（室温至1000摄氏度）表现出低热膨胀系数和良好抗热震性，减少热应力裂纹产生。

## 四、技术特点

**合金设计思路**：Inconel230通过添加铬（Cr）约22%、钨（W）约14%、铝（Al）约0.3%、碳（C）约0.1%等关键元素实现强化。铬和铝协同形成抗氧化保护膜；钨固溶于镍基体提供固溶强化；碳与铬、钨形成MC和M6C型碳化物（M代表金属元素，主要为铬、钨），在晶界析出起到钉扎位错、阻碍晶界滑移的作用。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后经电渣重熔（ESR）或真空自耗重熔（VAR）二次精炼，最大限度降低气体含量（氧、氮、氢）和非金属夹杂物，确保合金纯净度。

**热处理制度**：标准供货状态为固溶处理，固溶温度范围为1175至1200摄氏度，保温时间按板厚每25毫米不少于1小时，随后快速空冷或水淬。固溶处理后合金组织为单一奥氏体基体加少量弥散碳化物，无有害相析出。

**显微组织控制**：晶粒度控制在ASTM 4至6级（典型值），碳化物呈细小颗粒状均匀分布于晶内和晶界，避免连续网状碳化物形成。严格控制δ相析出，确保长期高温服役过程中组织稳定性。

**无损检测及质量保证**：每张热轧板均进行超声波探伤（UT），按ASTM A435或GB/T 2970标准执行，探伤灵敏度不低于直径1.2毫米平底孔当量。同时进行液体渗透检测（PT）检查表面缺陷。化学成分采用直读光谱仪和碳硫分析仪检测，力学性能按ASTM E8/E8M标准执行，全流程数据可追溯。

## 五、应用领域

- **氢能源装备领域**：用于氢燃料预热器的热交换板、导流板及密封隔板，承受高温高压氢气环境。

- **航空航天领域**：用于发动机燃烧室衬套、后燃烧器部件及排气系统高温段。

- **石油化工领域**：用于乙烯裂解炉管、制氢转化炉管及高温热交换器。

- **工业炉窑领域**：用于辐射管、炉辊及高温夹具，承受1200摄氏度以下的氧化气氛。

- **核能领域**：用于高温气冷堆中的换热器部件及结构支撑件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：镍（Ni）余量；铬（Cr）20.0-24.0；钨（W）13.0-15.0；铁（Fe）≤3.0；铝（Al）0.20-0.50；碳（C）0.05-0.15；锰（Mn）≤0.50；硅（Si）≤0.40；磷（P）≤0.020；硫（S）≤0.010；硼（B）≤0.005；铜（Cu）≤0.50；钴（Co）≤5.0；钛（Ti）≤0.10；锆（Zr）≤0.02。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度≥690 MPa；屈服强度（0.2%偏移）≥310 MPa；延伸率≥40%；硬度（布氏）≤290 HB。高温力学性能（900摄氏度典型值）：抗拉强度≥280 MPa；屈服强度≥140 MPa；延伸率≥50%。

**物理性能（典型值，以实际产品质保书为准）**：密度8.97 g/cm3；熔点1350至1400摄氏度；热导率（室温）8.9 W/(m·K)，（1000摄氏度）18.5 W/(m·K)；电阻率（室温）1.25 μΩ·m；线膨胀系数（20-1000摄氏度）15.8×10-6 /K；弹性模量（室温）200 GPa。

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）**：在1100摄氏度空气中氧化100小时，氧化增重率≤0.15 mg/cm2；在900摄氏度、100 MPa应力条件下持久寿命≥500小时；在30 MPa氢气环境中，氢渗透率≤1.0×10-10 mol/(m·s·MPa0.5)。

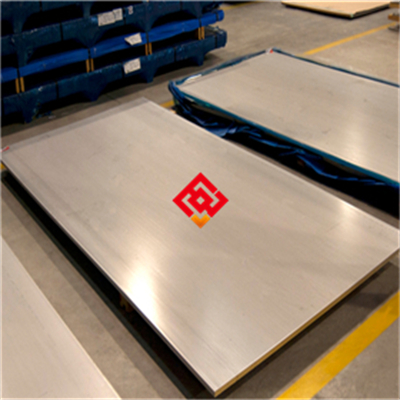

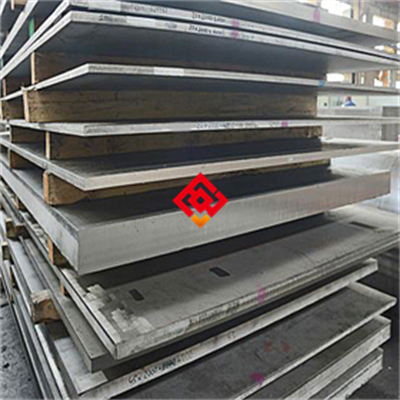

**产品规格范围**：热轧板厚度3.0至50.0 mm，宽度1000至3000 mm，长度2000至8000 mm。其他规格可协商定制。

**交货状态**：固溶处理态，表面经酸洗或喷砂处理，表面粗糙度Ra≤3.2 μm。板面平整度公差不超过2 mm/m。

**批次溯源码解读**：编码规则为“MJ-230-年月-炉号-热处理批号-规格代码”，例如“MJ-230-202401-A123-H01-10x2000x4000”，其中MJ代表上海墨钜，230代表Inconel230牌号，202401代表生产年月为2024年1月，A123为冶炼炉号，H01为热处理批号，10x2000x4000代表厚度10 mm、宽度2000 mm、长度4000 mm。原厂质保书随货提供，客户可通过编码在公司官网或致电业务人员查询全流程检测数据。

## 七、注意事项

1. 避免在650至850摄氏度的敏化温度区间长期服役，以防晶界碳化物粗化导致韧性和抗腐蚀性能下降。

2. 禁止在含硫、含氯或含卤素的高温气氛中使用，这些介质会破坏合金表面的氧化膜保护层，加速腐蚀失效。

3. 焊接后必须进行焊后热处理（固溶处理或稳定化处理），以消除焊接残余应力并恢复组织均匀性，否则易产生焊接热影响区裂纹。

4. 加工硬化倾向中等，冷加工变形量超过15%时应进行中间退火处理（固溶温度1175至1200摄氏度），避免加工硬化导致开裂。

5. 表面划伤或凹坑等缺陷会显著降低抗氧化性能和疲劳寿命，搬运和加工过程中应使用橡胶垫或毛毡保护板面，严禁金属硬物直接接触。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-10至40摄氏度；相对湿度上限60%；板材应垫放于木质或橡胶垫块上，离地高度不低于100 mm；禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存于同一库房。

**包装规范**：每张热轧板采用聚乙烯塑料薄膜包裹，内附干燥剂（硅胶包，每平方米不少于2包），外层用胶合板木箱或高强度编织袋封装，四角加装护角防护。包装外表面标注产品牌号、规格、批号、净重及“防潮”“防碰撞”标识。

**运输注意事项**：运输过程中板材应平放或立放固定，使用防雨篷布遮盖，避免暴晒和雨淋。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触板面，防止划伤。运输车辆应清洁干燥，无腐蚀性残留物。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷板材；禁止在包装未拆除状态下进行切割或焊接操作。

## 九、加工操作规范

**切割**：推荐采用等离子切割（切割电流200至400 A，切割速度500至1000 mm/min）或激光切割（功率4至8 kW，辅助气体为氮气或氩气）。切割后边缘应使用硬质合金刀具或氧化铝砂轮打磨去除热影响区和氧化皮，打磨深度不小于1.5 mm。注意事项：禁止使用普通碳化硅砂轮片，因其可能引入硅元素污染；切割前应确认板材干燥无油污；切割区域应配备排烟系统。详细操作示意图及参数表请向上海墨钜索取说明书。

**焊接**：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用同牌号Inconel230焊丝或AWS A5.14 ERNiCrWMo-1（典型值）。焊接电流TIG为80至180 A，MIG为150至300 A；焊接速度80至150 mm/min；层间温度控制在150摄氏度以下；保护气体为高纯氩气（纯度≥99.99%）或氩-氦混合气，流量12至20 L/min。焊后需进行固溶处理（1175至1200摄氏度，保温1小时/25 mm，空冷）。注意事项：焊接前必须清除坡口及两侧25 mm范围内的油污、氧化皮和水分；禁止在风速大于2 m/s的环境中进行气体保护焊；焊接过程中严禁中断保护气体供应。详细焊接工艺参数包请向上海墨钜索取。

**热处理**：固溶温度1175至1200摄氏度，保温时间按板厚每25毫米不少于1小时，冷却方式为快速空冷或水淬。时效处理（如需要）温度870至980摄氏度，保温4至8小时，空冷。注意事项：热处理炉内气氛应为中性或弱氧化性，避免还原性气氛导致增碳；禁止在加热和冷却过程中板材与炉底直接接触，应使用陶瓷垫块支撑；加热和冷却速度应控制均匀，防止热应力导致变形。详细热处理曲线图请向上海墨钜索取。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同级别镍基高温合金（如Inconel230或Inconel625），避免使用不锈钢或碳钢连接件以防电化学腐蚀。密封垫片应选用不含卤素的膨胀石墨垫片或陶瓷纤维垫片，禁止使用含氯或含氟的聚四氟乙烯垫片。安装完成后，对接头区域进行酸洗钝化处理（酸洗液配方：硝酸10-15%+氢氟酸1-3%，温度50-60摄氏度，时间15-30分钟），然后用去离子水冲洗干净并干燥。

**日常维护方法**：清洁周期为每运行2000小时或每季度一次；清洗剂选用中性清洁剂（pH值6-8）或不含氯的碱性清洗液；清洁后用压缩空气吹干或自然风干；每半年检查一次表面氧化膜状态，如发现局部剥落或变色，及时进行补焊或更换。

**常见故障及解决方法**：第一，表面点蚀：原因多为接触含氯介质或表面保护膜破损，解决方法是清除腐蚀产物，重新进行酸洗钝化处理，并改善环境控制。第二，焊缝开裂：原因多为焊接后未及时进行热处理或焊接参数不当，解决方法是打磨清除裂纹区域后重新焊接，并严格按规范进行焊后热处理。第三，板材变形：原因多为热处理或服役过程中加热不均匀，解决方法是进行校平处理（冷压或热校平，温度900至950摄氏度），必要时重新进行固溶处理。

## 十一、安全警示与应急处理

**高温操作安全**：进行高温焊接或热处理时，操作人员必须佩戴耐高温手套（耐温不低于300摄氏度）、焊接面罩（遮光号10-12）及阻燃服。禁止触碰未冷却工件，工件冷却至室温前应设置警示标识。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，以防高温金属遇水产生氢爆。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号5-8）及防尘口罩，切割区域应配备高效排烟系统，火花飞溅区域应设置防火隔离帘。禁止在易燃易爆环境中进行切割作业；切割时操作人员应站在上风向。

**产品损坏或腐蚀后的应急处理**：发现产品因腐蚀或高温失效时，立即停机并隔离故障部件，切断介质源（氢气或工艺气体）。操作人员佩戴防酸碱手套、护目镜及防护服，避免直接接触腐蚀产物。泄漏介质（如氢气）应开窗通风并禁止明火；腐蚀产物（如氧化皮碎屑）应收集至专用容器，按危险废物（HW类，如HW17表面处理废物或HW49其他废物）进行分类并交由有资质的单位处置。禁止随意丢弃或排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据具体应用场景匹配度选择产品：氢燃料预热器用板应重点关注高温持久强度（900摄氏度/100 MPa条件下持久寿命不低于500小时）和抗氢渗透性能；如用于含硫或含氯环境，应要求提供PREN值（点蚀当量，典型值≥40）及抗腐蚀数据。建议核对上海墨钜原厂质保书中的化学成分、力学性能和探伤结果，并要求提供第三方检测报告（如SGS或BV）以验证性能。对于有船级社认证或NACE MR0175认证需求的客户，应在合同签订前明确认证标准和要求。备品备件比例建议按实际用量的10-15%储备，以应对紧急更换需求。

## 十四、价格标准

Inconel230热轧板价格根据产品牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间：厚度3-10 mm规格，单价约280-350元/公斤（含税，出厂价）；厚度10-30 mm规格，单价约260-320元/公斤；厚度30-50 mm规格，单价约240-300元/公斤。批量折扣政策：采购量≥5吨可享5-12%折扣；≥10吨可享12-18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15-20%。如附加要求双认证（如船级社+ISO）、第三方检测或定制热处理，价格另议。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、夹杂物超标等）导致产品失效的，上海墨钜承诺免费更换或全额退款，不包含因加工不当、使用环境不符或人为损坏导致的失效。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导服务（电话或视频）；如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、晶粒度、超声波探伤）费用由上海墨钜承担；非常规项目（如高温持久、蠕变、氢渗透试验等）费用按实际发生协商。

**备品保障**：该牌号停产后五年内，上海墨钜仍提供同质替代或定制加工服务，确保客户设备维护需求不受影响。

**售后响应**：质量问题反馈后2小时内回复确认，48小时内出具初步解决方案或处理意见。
