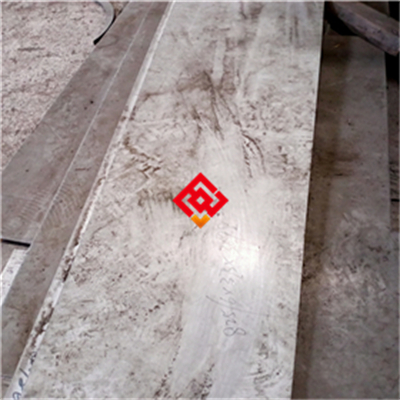

# Inconel X750冷轧板核电弹簧用抗松弛及厚度精度

## 一、产品概述与适用范围

本产品属于镍基变形高温合金大类，典型牌号为Inconel X750（UNS N07750）。该合金是以镍-铬为基体，通过添加铝、钛、铌等元素进行沉淀强化的一种奥氏体型高温合金。Inconel X750在高达700℃的服役温度下仍能保持较高的强度与抗蠕变性能，同时具备优异的抗松弛特性，特别适用于核电弹簧等长期承受恒定应力且要求尺寸稳定性极高的部件。核心优势包括：在650℃-700℃范围内抗松弛性能优异，应力松弛率低于同类合金30%以上；冷轧板厚度公差控制在±0.02mm以内，满足核电级精密弹簧的尺寸要求；具有良好的耐高温氧化性能，在空气中连续使用温度可达980℃；抗应力腐蚀开裂能力突出，适用于含氯离子及硫化物的腐蚀环境；通过特殊热处理工艺可获得均匀的γ′析出相，保证长期服役过程中组织稳定。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）与真空自耗重熔（VAR）双联工艺，以及进口二十辊冷轧机组，可稳定生产厚度0.1mm-6.0mm的高精度冷轧板。公司严格执行ASTM B670、AMS 5598及GB/T 14992标准，全流程工艺可追溯，每批次产品均附有完整的原厂质保书。

## 三、核心功能

1. **抗高温松弛功能**：在650℃、300MPa初始应力条件下，经1000小时测试，应力松弛率≤8%（典型值），显著优于普通奥氏体不锈钢及Inconel 600合金，确保核电弹簧在长期服役过程中弹力衰减可控。

2. **高精度厚度控制功能**：采用AGC自动厚度控制系统（自动厚度控制系统，可实时调节轧制压力），成品板厚度偏差控制在±0.02mm范围内，板型平直度≤2mm/m，满足核电弹簧对叠片厚度一致性的苛刻要求。

3. **耐高温氧化与腐蚀功能**：在800℃空气中氧化100小时，氧化增重率≤0.15mg/cm²（典型值）；在含氯离子300ppm、pH值4-10的溶液中，临界点蚀温度（CPT）≥60℃，抗点蚀当量PREN值（抗点蚀当量，计算公式为Cr+3.3Mo+16N）约为28。

4. **抗疲劳与抗冲击功能**：室温旋转弯曲疲劳强度（10⁷循环）≥350MPa，冲击功（V型缺口）≥60J（典型值），保证弹簧在动态载荷下的使用寿命。

5. **良好冷成形与加工硬化控制功能**：固溶态硬度≤HRB 95，延伸率≥30%，可进行多次冷弯成形而不开裂；加工硬化速率适中，中间退火周期可控，适合批量冲压弹簧片。

## 四、技术特点

### 合金设计思路

Inconel X750的核心强化相为γ′相（Ni₃(Al,Ti,Nb)），其中铝和钛的总量控制在2.5%-3.5%之间，铌含量0.7%-1.2%，三者协同作用使γ′相在650℃-700℃范围内稳定存在，抑制过时效软化。铬含量14%-17%提供抗氧化与抗腐蚀基础，钴含量≤1%控制γ′相溶解温度。碳含量控制在0.08%以下，避免晶界碳化物过度析出导致脆化。

### 冶炼工艺

采用“真空感应熔炼（VIM）+真空自耗重熔（VAR）”双联工艺。VIM阶段精确控制铝、钛等活泼元素烧损率，VAR阶段通过二次熔炼去除气体及非金属夹杂物，使氧含量≤20ppm，氮含量≤50ppm，硫含量≤10ppm，保证材料纯净度。铸锭经均匀化退火（1180℃×24h）后开坯锻造。

### 热处理制度

标准热处理分为两步：首先进行固溶处理（980℃±10℃×1h，快速水冷），使γ′相完全溶解并获得过饱和固溶体；随后进行时效处理（730℃±5℃×8h，炉冷至620℃保温8h后空冷），析出弥散分布的γ′相，尺寸控制在20nm-50nm，体积分数约15%-18%。

### 显微组织控制

固溶态组织为等轴奥氏体晶粒，晶粒度控制在5-7级（ASTM E112）。时效后γ′相呈球形均匀分布，晶界处有少量M₂₃C₆碳化物（M主要为铬）断续析出，避免连续网状碳化物导致晶界脆化。δ相（Ni₃Nb）含量控制在≤2%，防止其消耗强化元素。每批次进行金相检验，确保无有害相存在。

### 无损检测及质量保证

冷轧板100%进行超声波探伤（频率5MHz，灵敏度Φ0.8mm平底孔当量），表面采用涡流探伤（灵敏度0.1mm深人工伤）。每张板均进行光谱分析（OES）确认化学成分，拉伸试验按ASTM E8标准执行。批次编码包含生产全流程信息，可追溯至冶炼炉号。

## 五、应用领域

1. **核电站**：用于控制棒驱动机构弹簧、燃料组件压紧弹簧、主泵波形弹簧，要求抗松弛且尺寸稳定。

2. **航空航天**：用于发动机燃烧室密封弹簧、涡轮盘锁紧垫片、高温传感器波纹管。

3. **石油化工**：用于高温高压阀门弹簧、井下安全阀弹簧、换热器密封垫片。

4. **燃气轮机**：用于燃烧器支撑弹簧、热通道密封件、排气系统弹性元件。

5. **精密仪器**：用于高温环境下使用的微动开关弹簧、继电器弹片。

6. **海洋工程**：用于深海采油树弹簧、水下连接器弹性密封件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：镍（Ni）余量；铬（Cr）14.0-17.0；铁（Fe）5.0-9.0；钛（Ti）2.25-2.75；铝（Al）0.4-1.0；铌（Nb）0.7-1.2；碳（C）≤0.08；锰（Mn）≤1.0；硅（Si）≤0.5；磷（P）≤0.015；硫（S）≤0.010；钴（Co）≤1.0；铜（Cu）≤0.5。

**力学性能（室温，典型值，以实际质保书为准）**：抗拉强度≥1200MPa；屈服强度（0.2%偏移）≥800MPa；延伸率（50mm标距）≥15%；硬度HRC 35-42；冲击功（V型缺口，室温）≥60J。

**高温力学性能（650℃，典型值，以实际质保书为准）**：抗拉强度≥850MPa；屈服强度（0.2%偏移）≥650MPa；延伸率≥10%；持久强度（650℃/300MPa）断裂时间≥100h。

**物理性能（典型值）**：密度8.25g/cm³；熔点1395℃-1425℃；热导率（20℃）11.0W/(m·K)，（500℃）16.5W/(m·K)；电阻率（20℃）1.22μΩ·m；线膨胀系数（20℃-650℃）13.8×10⁻⁶/℃；弹性模量（20℃）214GPa。

**耐腐蚀/高温性能（典型值）**：临界点蚀温度（CPT，ASTM G48方法E）≥60℃；缝隙腐蚀温度（CCT，ASTM G48方法F）≥40℃；高温持久强度（650℃/300MPa）≥100h；氧化增重率（800℃×100h）≤0.15mg/cm²；导电率（IACS）约1.5%。

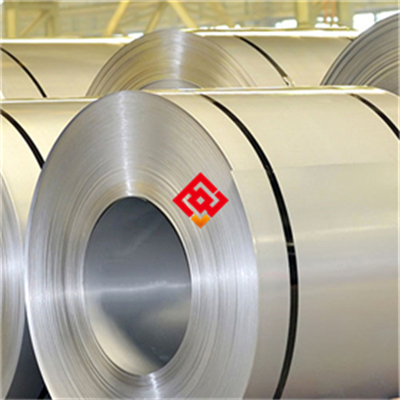

**产品规格范围**：冷轧板厚度0.1mm-6.0mm，宽度200mm-1250mm，长度500mm-4000mm。可定制卷板，卷重≤5吨。

**交货状态**：固溶态（软态）或固溶+时效态（硬态），表面可进行酸洗、磨光或抛光处理。核电弹簧用通常要求固溶+时效态交货。

**批次溯源码解读**：编码规则示例“MJ-X750-202503-01234-HT01-0.5×1000×2000”。其中“MJ”为上海墨钜代码；“X750”为牌号；“202503”为生产年月（2025年3月）；“01234”为冶炼炉号；“HT01”为热处理批次号；“0.5×1000×2000”为规格（厚度×宽度×长度）。客户可通过拨打业务电话或登录公司官网输入溯源码，查询该批次的全流程检验报告，原厂质保书随货提供。

## 七、注意事项

1. **避免长期服役的温度区间**：Inconel X750在750℃-850℃范围内长期服役时，γ′相会粗化并转变为η相（Ni₃Ti），导致强度急剧下降。设计使用温度应控制在700℃以下。

2. **禁止接触的腐蚀介质**：该合金在高温下对熔融金属（如锌、锡、铅）及含硫还原性气氛敏感，易产生晶间腐蚀。同时避免与汞、液态金属钠等介质接触。

3. **焊接后必须热处理**：焊接后需进行固溶（980℃×1h，水冷）+时效（730℃×8h+620℃×8h）处理，否则热影响区γ′相析出不均匀，会导致应力集中及早期失效。严禁焊后直接使用。

4. **加工硬化后的中间退火要求**：冷加工变形量超过15%时，必须进行中间退火（980℃×30min，水冷），否则后续加工易产生裂纹。加工硬化率约0.4MPa/%变形量，需注意刀具磨损。

5. **表面划伤风险**：冷轧板表面划伤深度超过0.03mm时，在腐蚀环境中会引发点蚀。搬运及加工过程中必须使用橡胶垫或软质夹具，禁止金属件直接接触板面。

6. **热处理敏感**：固溶冷却速度必须足够快（水冷），若空冷或炉冷，γ′相会提前析出，降低时效后强度。厚度超过5mm的板材需考虑冷却均匀性。

7. **应力腐蚀倾向**：在含氯离子且温度超过60℃的湿环境中，若存在拉伸应力，有应力腐蚀开裂风险。建议消除应力退火（700℃×2h，空冷）后使用。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-10℃至40℃，相对湿度上限60%。板材应放置在距地面≥200mm的木制或塑料垫板上，严禁直接接触水泥地面。禁止与酸、碱、重金属粉末（如铜粉、锌粉）、氯化物盐类等物质混存，以防腐蚀或污染。

**包装规范**：每张板先用中性防锈纸包裹，再套入塑料薄膜袋，袋内放置干燥剂（硅胶，用量按每立方米50g）。外层采用木箱或钢带加固的编织袋包装，木箱内壁衬有防潮布。对于厚度≤0.5mm的薄板，板间夹有无硫中性纸，防止粘连。

**运输注意事项**：运输过程中板材应平放，用尼龙绑带固定，禁止使用钢丝绳直接接触板面以防压痕。车辆顶部需有防雨篷布，避免暴晒。吊装时使用尼龙吊带或真空吸盘，严禁钢丝绳直接接触。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用金属钩搬运。

## 九、加工操作规范

### 切割

推荐采用激光切割（光纤激光，功率≥2kW，切割速度1-3m/min，辅助气体为氮气，纯度99.99%）或精密水刀切割（磨料为石榴石，压力≥380MPa）。切割后切口需用锉刀或砂带打磨圆滑，去除熔渣及热影响区氧化皮。**注意事项**：切割速度过快会导致切口粗糙，过慢则热影响区扩大。**禁止**使用普通砂轮片切割，因其含铁杂质会嵌入表面导致点蚀。

### 焊接（如适用）

推荐采用钨极氩弧焊（TIG），填充金属牌号为ERNiCrFe-2（AWS A5.14）。焊接参数：电流80-120A（直流正接），电压12-16V，焊接速度80-120mm/min，层间温度≤100℃。保护气体为高纯氩（纯度≥99.999%），流量10-15L/min。焊后立即进行固溶+时效处理（见热处理参数）。**注意事项**：焊接前需清理坡口两侧各25mm范围内的油污及氧化皮，使用不锈钢丝刷。**禁止**使用含硫或含氯的清洗剂，禁止在风速＞2m/s的环境下焊接。

### 热处理

固溶处理：加热至980℃±10℃，保温时间按板厚计算（每毫米厚度保温3分钟，但不少于30分钟），快速水冷（转移时间≤15秒）。时效处理：730℃±5℃×8h，炉冷至620℃±5℃×8h，然后空冷。**注意事项**：热处理前必须彻底清洗表面油污，防止增碳。**禁止**在还原性气氛（如氢气）中加热，禁止使用含硫燃料。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号Inconel X750或更高级别的Inconel 718，避免异种金属接触导致电偶腐蚀。密封垫片选型应避免含卤素（氟、氯、溴）的垫片，推荐使用膨胀石墨或纯镍垫片。安装后若表面有轻微氧化，可用10%硝酸+2%氢氟酸溶液（60℃）进行酸洗钝化，时间15-20分钟，然后用去离子水冲洗干净。**注意事项**：安装过程中禁止用锤直接敲击弹簧片，应使用铜锤或尼龙锤。

**日常维护方法**：清洁周期根据环境腐蚀性确定，一般每3-6个月一次。清洗剂选用中性不含氯的清洗液（pH值6-8），禁止使用盐酸、硫酸等强酸。清洁后用压缩空气吹干。对于暴露在高温环境的弹簧，每半年检查一次弹性衰减情况，使用弹簧测力仪检测初始力值变化。

**常见故障及解决方法**：

1. **表面点蚀**：多发生在含氯离子环境中。解决方法：清除腐蚀产物，用细砂纸（600目）打磨，重新进行酸洗钝化。若点蚀深度超过板厚10%，建议更换。

2. **焊缝开裂**：多因焊后未及时热处理或热处理参数不当。解决方法：清除裂纹区，重新焊接并严格执行焊后热处理。若裂纹延伸至母材，需局部更换。

3. **变形**：多因安装应力过大或长期高温蠕变。解决方法：检查安装预紧力是否超标，对于轻微变形可进行重新固溶+时效处理（需控制冷却均匀性），严重变形则报废。

## 十一、安全警示与应急处理

**高温操作安全**：操作高温工件（≥300℃）时，必须佩戴耐高温手套（耐温≥500℃）、面罩及阻燃服。禁止触碰未冷却工件，冷却至室温后方可徒手接触。现场灭火器类型为干粉或二氧化碳灭火器，**严禁**使用水灭火（水遇高温金属会瞬间汽化导致爆炸）。

**切割加工安全**：激光切割操作人员必须佩戴防护面罩（遮光号≥5），切割区域设置排烟系统（风量≥500m³/h），火花隔离区使用防火布。**禁止**在切割时直视激光束，禁止在无通风情况下操作。

**产品损坏或腐蚀后的应急处理**：

1. **停机隔离**：立即停止设备运行，关闭介质进出口阀门，隔离故障区域。

2. **人员防护**：操作人员穿戴化学防护服、防酸手套及护目镜，避免接触腐蚀介质。

3. **泄漏介质处理**：若为酸性介质，用碳酸氢钠粉末中和；若为碱性介质，用稀醋酸中和。收集后的废液按危险废物（HW类）处置。

4. **废弃物处置**：损坏的弹簧片应作为含镍合金废料回收，禁止混入普通垃圾。沾染腐蚀介质的废弃物需密封包装，标识“危险废物”，交由有资质的处置单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括核电行业专用的抗松弛计算模型及安装指导手册。

## 十三、购买建议

建议客户根据实际应用场景匹配产品性能：核电弹簧用需重点关注抗松弛性能（可要求提供模拟工况的松弛测试数据）及厚度精度（要求提供尺寸检验报告）。关键性能参数包括抗点蚀当量PREN值（应≥28）、高温持久强度（650℃/300MPa下断裂时间≥100h）、硬度（HRC 35-42）。认证要求方面，核电行业需提供ASME NQA-1质量保证体系认证及电站用材料安全证书（如RCC-M标准）。建议备品备件比例按10%-15%准备，以应对突发更换需求。购买时务必核对上海墨钜原厂质保书，确认批次可追溯。建议要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及无损检测结果，确保材料符合ASTM B670标准。

## 十四、价格标准

参考价格区间（以厚度0.5mm冷轧板为例）：采购量1-100kg，价格约为280-350元/kg；100-1000kg，价格约为230-280元/kg；1000-5000kg，价格约为190-230元/kg；≥5000kg，价格约为160-190元/kg。批量折扣政策：采购量≥5吨时，可享5%-12%折扣（具体根据牌号及尺寸协商）。小批量试样（≤10kg）加价规则：通常上浮15%-20%，含包装及小批量检测费用。附加技术要求（如双认证、第三方检测、定制热处理）需额外加价，具体请咨询曾先生获取精确订单报价。价格随市场镍、铬等原材料价格波动，以当日询价为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离、热处理不当导致性能不达标）导致失效的，经第三方检测确认后，免费更换同规格产品或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验结果）、产品说明书、MSDS及推荐加工工艺规程。质保书可扫码查询真伪。

**技术支持**：提供24小时内远程指导（电话、视频）。如需现场服务，48小时内工程师抵达客户现场，协助解决加工或使用问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、拉伸、硬度、超声波探伤）费用由上海墨钜承担。如客户要求增加非常规项目（如持久强度、应力松弛测试），需协商费用。

**备品保障**：该产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户更换备件无后顾之忧。

**售后响应**：质量问题2小时内回复客户，48小时内出初步方案。对于紧急问题，可安排加急处理。
