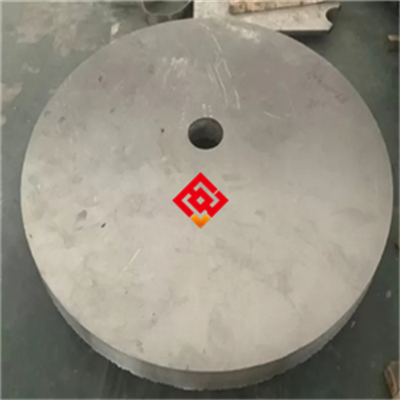

Incoloy901锻板航空发动机轮盘用高温合金探伤

# Incoloy901锻板航空发动机轮盘用高温合金探伤产品介绍

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为Incoloy901。该合金是一种以镍-铁-铬为基体，通过添加钼、钛、铝等元素进行沉淀强化的奥氏体高温合金。Incoloy901在650摄氏度以下具有优异的抗拉强度、持久强度和抗蠕变性能，同时具备良好的热疲劳抗性和组织稳定性。该合金专为航空发动机高温旋转部件设计，特别适用于制造涡轮盘、压气机盘等关键承力热端部件。产品核心优势包括：一、650摄氏度高温持久强度可达350兆帕以上，满足航空发动机极端工况要求；二、组织均匀致密，经严格超声波探伤，可满足航空级探伤标准；三、抗热疲劳性能优异，适合频繁启停的热循环环境；四、良好的热加工塑性，可锻造出复杂形状的轮盘锻件；五、严格的批次一致性控制，确保每批材料性能稳定可靠。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉及电渣重熔设备，可执行ASTM标准及GB/T 14992等国家标准。公司建有完整的全流程工艺可追溯体系，从原材料入库到成品出厂，每个环节均记录在案。Incoloy901锻板产品从冶炼、锻造、热处理到探伤检测，严格遵循航空发动机用高温合金专用技术规范，确保产品满足高端应用要求。

## 三、核心功能

Incoloy901锻板高温合金具备以下核心功能：

第一，耐高温氧化与腐蚀能力。在650摄氏度空气环境中，合金表面能形成致密的氧化铬保护膜，氧化增重率低于0.05毫克/平方厘米·小时（典型值，以实际产品质保书为准），可有效抵抗高温燃气腐蚀。

第二，高强韧性匹配。室温抗拉强度可达1200兆帕以上，屈服强度超过850兆帕，同时延伸率保持在12%以上，实现强度与塑性的良好平衡，适应轮盘在高速旋转下的复杂应力状态。

第三，优异的高温持久与蠕变性能。在650摄氏度、690兆帕应力条件下，持久寿命可达100小时以上，蠕变速率低于0.0001%/小时（典型值，以实际产品质保书为准），确保发动机长期安全运行。

第四，良好的热加工与热处理适应性。合金在950至1150摄氏度范围内具有优良的热塑性，可进行多火次锻造；固溶加时效处理后，组织均匀，晶粒度可控制在4至7级。

第五，探伤检测能力。产品可满足ASTM E192或GB/T 4162标准中A级探伤要求，内部不允许存在大于0.4毫米平底孔当量的单个缺陷（典型值，以实际产品质保书为准），有效保证轮盘等关键件的安全可靠性。

## 四、技术特点

Incoloy901高温合金的技术特点体现在合金设计、冶炼工艺、热处理制度、显微组织控制及无损检测等多个方面。

合金设计思路方面，Incoloy901以镍为基体（镍含量40%至45%），保证奥氏体组织的稳定性；铁含量约35%左右，降低原材料成本；铬含量12%至14%，提供高温抗氧化和耐腐蚀能力；钼含量5%至7%，通过固溶强化提高高温强度；钛和铝作为主要沉淀强化元素，钛含量2.5%至3.2%、铝含量0.1%至0.3%，在时效过程中析出弥散的伽马撇相（Ni3(Ti,Al)），提供主要的高温强化效果。碳含量控制在0.02%至0.06%之间，避免过多碳化物降低韧性。

冶炼工艺采用真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺。VIM阶段精确控制合金成分，去除有害杂质和气体；VAR阶段进一步提纯，降低硫、氧含量，改善铸锭的宏观和微观均匀性。对于更高要求的航空发动机轮盘用材，还可增加电渣重熔（ESR）环节，形成三联冶炼工艺。

热处理制度包括固溶处理和时效处理。固溶处理温度范围为1050至1100摄氏度，保温1至2小时后水淬，将合金元素充分固溶到基体中。时效处理分两级：第一级时效温度为720至740摄氏度，保温8至12小时，空冷，析出粗化伽马撇相；第二级时效温度为620至650摄氏度，保温16至20小时，空冷，进一步析出细小弥散的伽马撇相，达到最佳沉淀强化效果。

显微组织控制方面，固溶后晶粒度控制在4至7级，避免晶粒粗化导致力学性能下降。时效后伽马撇相尺寸控制在20至50纳米，体积分数约为15%至20%（典型值，以实际产品质保书为准）。同时控制有害相如西格玛相、Laves相的析出，确保组织长期稳定性。对于锻板产品，还需控制带状组织和织构，保证各向同性。

无损检测及质量保证方面，产品逐件进行超声波探伤，采用水浸法或接触法，探头频率为5至10兆赫兹，检测灵敏度满足ASTM E192标准中A级要求，扫描间距不大于1毫米，确保内部无裂纹、夹杂、气孔等缺陷。同时进行液体渗透检测（PT），检查表面开口缺陷。化学成分采用光谱分析（OES）和气体分析仪检测，力学性能采用万能试验机进行室温及高温拉伸、持久、蠕变等测试。

## 五、应用领域

航空发动机领域：用于制造涡轮盘、压气机盘、鼓筒轴等高温旋转部件，承受高温高应力工况。

燃气轮机领域：用于发电用燃气轮机的轮盘和叶片，在600至650摄氏度环境中长期服役。

航天动力系统：用于火箭发动机涡轮泵转子等短时高温高载荷部件。

石油化工领域：用于高温高压反应器的内构件，如催化剂支撑盘、搅拌器等。

核能工程：用于核反应堆冷却泵的叶轮和密封件，在高温辐照环境下工作。

汽车涡轮增压器：用于高性能发动机的涡轮转子，承受频繁的热冲击和高速旋转载荷。

## 六、产品详细参数

化学成分（重量百分比，典型范围，以实际产品质保书为准）：碳 0.02至0.06%；硅 ≤0.50%；锰 ≤0.50%；磷 ≤0.015%；硫 ≤0.010%；铬 12.0至14.0%；镍 40.0至45.0%；钼 5.0至7.0%；钛 2.5至3.2%；铝 0.1至0.3%；铁 余量；铜 ≤0.20%；硼 ≤0.010%。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度 1200至1400兆帕；屈服强度 850至1050兆帕；延伸率 12%至18%；断面收缩率 15%至25%；布氏硬度 340至400 HB。高温性能（650摄氏度典型值，以实际产品质保书为准）：抗拉强度 900至1100兆帕；屈服强度 700至900兆帕；延伸率 15%至25%；持久寿命（650摄氏度/690兆帕）≥100小时。

物理性能（典型值，以实际产品质保书为准）：密度 8.21克/立方厘米；熔点 1280至1360摄氏度；热导率（20摄氏度）11.5瓦/米·开尔文，（650摄氏度）18.0瓦/米·开尔文；电阻率（20摄氏度）1.25微欧·米；线膨胀系数（20至650摄氏度）15.8×10的负6次方/开尔文；弹性模量（20摄氏度）200吉帕。

耐腐蚀/高温性能（典型值，以实际产品质保书为准）：高温氧化增重率（650摄氏度/100小时）≤0.05毫克/平方厘米·小时；高温持久强度（650摄氏度/100小时）≥350兆帕；蠕变极限（650摄氏度/0.1%/1000小时）≥200兆帕；抗热疲劳性能（650摄氏度至室温循环）≥500次不产生裂纹。

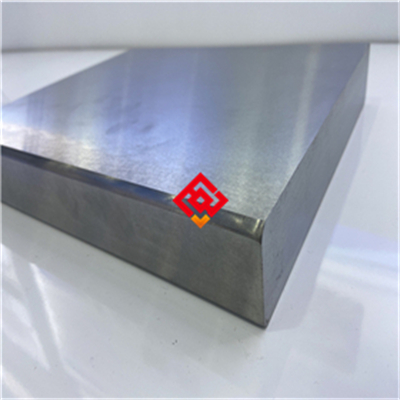

产品规格范围：锻板厚度 20至200毫米；宽度 200至1200毫米；长度 300至3000毫米。也可按客户图纸定制异形锻件。

交货状态：固溶加时效处理态。表面处理为酸洗或磨光，粗糙度Ra≤3.2微米。

批次溯源码解读：编码规则为MJ-901-年月-炉号-热处理批号-规格代码。例如：MJ-901-202503-12345-HT01-50X1000X2000表示上海墨钜生产的Incoloy901产品，2025年3月生产，炉号12345，热处理批号HT01，规格为50毫米厚、1000毫米宽、2000毫米长。客户可通过编码向上海墨钜查询全流程生产记录，并索取原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验等全部检测数据。

## 七、注意事项

第一，避免长期服役于700摄氏度以上温度区间，否则伽马撇相会快速粗化，导致强度急剧下降，同时可能析出有害的西格玛相，降低材料韧性和抗腐蚀能力。

第二，禁止在含硫、含铅、含锌等低熔点金属环境中使用，这些元素会沿晶界扩散，引起晶间脆化和应力腐蚀开裂。

第三，焊接后必须进行焊后热处理，包括固溶加时效处理，否则焊接热影响区会产生组织不均匀，降低接头力学性能。推荐采用与母材同材质焊丝，如Inconel 625或ERNiCrMo-3。

第四，该合金加工硬化倾向明显，冷加工过程中每道次变形量不宜超过15%，变形量较大时应进行中间退火处理，退火温度为1050至1100摄氏度，保温后水淬。

第五，表面划伤和磕碰会形成应力集中源，在高温服役条件下可能发展为疲劳裂纹源。加工和搬运过程中应使用软质夹具和垫材，避免金属间直接接触。

第六，热处理时升温速度不宜过快，特别是大截面锻件，建议升温速度不超过100摄氏度/小时，防止热应力过大导致变形或开裂。

## 八、存储与运输指南

存储环境要求：室内存储，温度范围5至40摄氏度，相对湿度上限60%。地面应铺设木质或橡胶垫板，产品不得直接接触水泥地面。禁止与酸、碱、盐、重金属粉末等腐蚀性物质混存。存储区域应保持清洁，无粉尘和油污污染。

包装规范：产品采用防潮防锈包装。内层用聚乙烯薄膜包裹，放入干燥剂（硅胶或分子筛），外层用木箱或高强度编织袋封装。对于出口或海运产品，增加铝塑复合膜真空包装，内加气相防锈纸。包装外标注产品牌号、规格、批号、净重、生产日期及“防潮”“防压”等标识。

运输注意事项：运输过程中产品应固定牢固，使用软质绑带或橡胶垫隔离，避免与其他金属件直接接触。车辆应有防雨篷布，严禁暴晒和雨淋。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触产品表面。装卸时轻拿轻放，不得抛掷或滚动。

明确标注禁止行为：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏和抛掷产品；禁止用硬质工具敲击产品表面；禁止在无防护条件下叠放不同材质的金属材料。

## 九、加工操作规范

切割操作规范：推荐采用带锯切割或水刀切割。带锯切割时，锯条速度控制在15至25米/分钟，进给速度0.5至1.5毫米/转，使用专用高温合金锯条（M42或硬质合金齿）。水刀切割时，水压350至400兆帕，磨料为80目石榴石，切割速度20至50毫米/分钟。切割后切割面应用砂轮打磨去除热影响区，打磨深度不小于0.5毫米。注意事项：切割过程中应充分冷却，防止局部过热产生微裂纹。禁止使用普通碳钢砂轮片，必须使用氧化铝或碳化硅专用砂轮。

焊接操作规范（适用于需要焊接的场合）：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用Inconel 625焊丝（ERNiCrMo-3）或同牌号焊丝。焊接电流：TIG焊时80至120安培；MIG焊时150至200安培。焊接电压：TIG焊时10至15伏；MIG焊时20至25伏。焊接速度：80至120毫米/分钟。层间温度控制在100摄氏度以下。保护气体采用99.99%纯氩气，流量10至15升/分钟。焊后必须进行固溶加时效热处理，具体制度与母材相同。注意事项：焊接前必须清理焊道两侧20毫米范围内的油污、氧化皮，使用丙酮清洗。禁止在无保护气体条件下焊接，禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理操作规范：固溶处理：加热至1050至1100摄氏度，保温时间按截面厚度计算，每25毫米保温1小时，最少保温1小时，然后水淬，水温保持30至40摄氏度，转移时间不超过30秒。时效处理：第一级时效，加热至720至740摄氏度，保温8至12小时，空冷；第二级时效，加热至620至650摄氏度，保温16至20小时，空冷。注意事项：固溶后水淬必须快速且均匀，避免局部冷却速度不足导致组织不均匀。禁止在固溶后采用空冷或炉冷，否则会析出粗大碳化物，降低力学性能。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质推荐使用同牌号Incoloy901或更高级别的镍基合金，如Inconel 718。对于螺栓等紧固件，建议采用Inconel 718并经过时效处理，强度等级不低于母材。密封垫片应选用不含卤素和硫的垫片，推荐膨胀石墨垫片或柔性石墨复合垫片，禁止使用含聚四氟乙烯（PTFE）的垫片，因为其在高温下可能释放氟化物。安装完成后，对于暴露在高温环境中的表面，建议进行酸洗钝化处理，去除加工和安装过程中产生的表面污染和氧化层。酸洗液配方推荐：硝酸（浓度20%至30%）加氢氟酸（浓度2%至5%）的混合液，温度40至60摄氏度，浸泡时间15至30分钟，然后用水彻底冲洗并干燥。

日常维护方法：清洁周期根据使用环境确定，一般建议每3至6个月清洁一次。清洗剂选用中性或弱碱性清洗剂，pH值控制在7至9之间，禁止使用含氯、含氟的清洗剂。对于表面轻微氧化，可使用不锈钢专用抛光膏进行抛光处理。对于长期停用的设备，应在产品表面涂覆防锈油或防锈蜡，并用塑料薄膜包裹密封。

常见故障及解决方法：一、表面点蚀：可能由介质中含氯离子引起。解决方法：检查介质成分，控制氯离子浓度低于50ppm；对点蚀部位进行打磨清洁，重新进行酸洗钝化处理。二、焊缝开裂：可能由焊后未进行热处理或热处理不规范引起。解决方法：对焊缝进行补焊，然后严格按照规范进行固溶加时效热处理；如裂纹较深，需将裂纹完全去除后重新焊接。三、变形：可能由热处理冷却不均或安装应力过大引起。解决方法：对于轻微变形，可在700至800摄氏度进行热校形，施加压力后缓慢冷却；对于严重变形，需重新进行固溶处理，然后校形并重新时效。

## 十一、安全警示与应急处理

高温操作安全：进行热处理或热加工时，操作人员必须佩戴耐高温手套（耐温不低于300摄氏度）、面罩和阻燃服。禁止触碰未冷却工件，工件温度降至200摄氏度以下方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因为高温金属遇水可能产生氢爆。

切割加工安全：进行带锯或砂轮切割时，操作人员必须佩戴防护面罩，遮光号不低于3号，防止火花和碎屑飞溅。切割区域应安装排烟系统，及时排出金属粉尘和烟雾。火花隔离要求：切割区域周围2米内不得放置易燃物品，地面铺设防火毯。

产品损坏或腐蚀后的应急处理：如发现产品出现裂纹、断裂或严重腐蚀，应立即停机并隔离该部件，切断与之相连的介质源。操作人员应穿戴防护服、防护手套和护目镜，防止接触泄漏的高温介质或腐蚀性物质。对于泄漏的介质，应根据介质性质进行中和或收集处理。酸性介质用碳酸氢钠中和，碱性介质用稀醋酸中和。废弃物应分类收集，属于危险废物（HW类）的，如含镍、铬的金属碎屑和废液，应按照当地环保法规委托有资质的单位处置，严禁随意排放。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Incoloy901锻板产品时，建议从以下几个方面进行评估：一、应用场景匹配度，确认产品使用温度、应力水平和环境介质是否在Incoloy901的适用范围内，对于超过700摄氏度的工况，建议考虑更高等级的合金如Inconel 718或Waspaloy。二、关键性能参数，重点关注高温持久强度、蠕变极限和探伤等级，这些参数直接决定航空发动机轮盘的安全可靠性。三、认证要求，确认产品是否具备船级社认证（如CCS、DNV、ABS）、NACE标准认证或ISO 9001质量管理体系认证，航空发动机用材还需提供适航认证文件。四、备品备件比例，建议首次采购时增加10%至15%的备品量，用于加工损耗和后续更换。建议客户在收到产品后核对上海墨钜原厂质保书，确认化学成分、力学性能和探伤报告是否与合同约定一致。如有必要，可要求提供第三方检测报告，如SGS或BV检测报告，以验证产品性能。

## 十四、价格标准

Incoloy901锻板产品的价格受多种因素影响，包括产品型号、牌号、规格尺寸、采购数量及附加技术要求。参考价格区间如下：厚度20至50毫米的锻板，价格为每公斤180至260元人民币；厚度50至100毫米的锻板，价格为每公斤200至300元人民币；厚度100至200毫米的锻板，价格为每公斤240至350元人民币。对于需要双认证（如同时满足ASTM和GB标准）、第三方检测（SGS或BV）或定制热处理的订单，价格上浮10%至20%。批量折扣政策：采购量达到5吨及以上，可享受5%至12%的折扣；采购量达到10吨及以上，折扣幅度可进一步提高。小批量试样订单（单规格小于200公斤）通常上浮15%至20%。提示：以上为参考价格，具体报价请联系曾先生获取精确订单报价，实际价格以订单确认时的市场行情和工艺要求为准。

## 十五、服务与保障

质保期：自产品交付之日起12个月。因材料内在质量缺陷（如夹渣、气孔、成分偏差等）导致产品失效的，上海墨钜承诺免费更换或全额退款，不收取任何额外费用。

技术资料：随货提供中英文质保书，内容包括产品名称、牌号、批号、规格、化学成分分析结果、力学性能测试数据、探伤报告、尺寸检验记录。同时提供产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

技术支持：客户在加工和使用过程中遇到技术问题，上海墨钜承诺24小时内提供远程指导。如需现场服务，工程师将在48小时内抵达客户现场，协助解决工艺难题。

检测服务：可安排SGS、BV等国际权威第三方检测机构进行产品复检，常规检测项目（如化学成分、力学性能、超声波探伤）的费用由上海墨钜承担。客户可指定检测标准和方法，上海墨钜负责协调安排。

备品保障：产品停产后五年内，上海墨钜仍提供同质替代产品或定制加工服务，确保客户设备的长期维护需求得到满足。

售后响应：客户提出的质量问题投诉，上海墨钜承诺2小时内给予回复，48小时内出具初步处理方案。对于紧急问题，可安排专人加急处理，确保客户生产不受影响。
