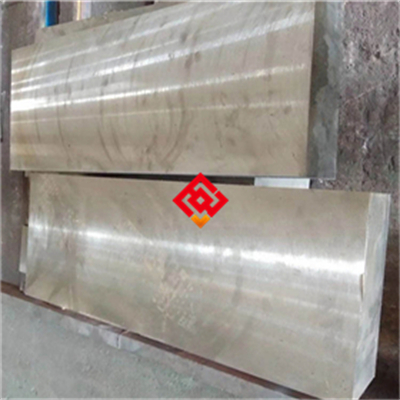

# Incoloy330热轧板：渗碳炉辐射管用抗渗碳厚度精度专用产品介绍

## 一、产品概述与适用范围

本产品属于镍基合金大类，典型牌号为Incoloy330（UNS N08330）。Incoloy330是一种高镍、高铬奥氏体合金，专为高温渗碳环境及热循环工况设计，具有优异的抗渗碳性、抗高温氧化性和良好的热强性。该合金在连续使用温度可达1150摄氏度，短时使用温度可达1200摄氏度。核心优势包括：一、卓越的抗渗碳性能，表面碳吸收率极低，有效防止渗碳脆化；二、优异的高温强度，在1000摄氏度以上仍保持较高抗拉强度；三、良好的抗热疲劳性能，适合频繁升降温的辐射管工况；四、热轧板厚度精度控制严格，满足渗碳炉辐射管对壁厚均匀性的苛刻要求；五、加工成形性良好，可卷制焊接成各种尺寸的辐射管组件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，具备真空感应熔炼（VIM）和电渣重熔（ESR）生产线，可对Incoloy330热轧板实施全流程工艺控制。公司严格执行ASTM B409、ASTM A240及GB/T 15007等国内外标准，每批次产品均具备完整的工艺可追溯性。从冶炼、热轧、热处理到无损检测，每一道工序均由资深工程师监督，确保产品性能稳定可靠。

## 三、核心功能

1. **抗渗碳功能**：Incoloy330的高铬（18.0-20.0wt%）和高镍（34.0-37.0wt%）成分设计，使其在渗碳气氛中表面形成致密的氧化铬和氧化铝混合膜，显著抑制碳原子向基体扩散。在1000摄氏度渗碳气氛中连续服役2000小时后，渗碳层深度可控制在0.2毫米以内（典型值，以实际产品质保书为准）。

2. **高温抗氧化功能**：合金在空气中可耐受1150摄氏度的高温氧化，氧化增重率低于0.5毫克/平方厘米/小时（典型值）。表面形成的氧化铬膜具有自修复能力，在热循环中不易剥落。

3. **高温强度保持功能**：在1000摄氏度时，抗拉强度仍可维持在100兆帕以上（典型值），屈服强度不低于50兆帕，能够承受辐射管自身重量及内部物料产生的应力。

4. **热疲劳抗力功能**：由于镍含量高，合金热膨胀系数适中（在20-1000摄氏度范围内约为18.5×10^-6 每摄氏度），与渗碳炉炉体材料匹配性好，在反复升降温过程中不易产生热应力开裂。

5. **厚度精度控制功能**：热轧板厚度公差可控制在±0.3毫米以内（针对6-20毫米厚度规格），满足辐射管对壁厚均匀性的高要求，确保管体在使用中温度场均匀。

## 四、技术特点

**合金设计思路**：Incoloy330通过高镍（34-37wt%）与高铬（18-20wt%）的协同作用，镍元素稳定奥氏体基体，降低碳在奥氏体中的溶解度；铬元素形成保护性氧化膜，阻止碳的向内扩散。同时添加少量硅（1.0-2.0wt%）和铝（0.15-0.60wt%），进一步强化氧化膜的致密性和抗剥落能力。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM过程在真空环境下脱除气体和有害杂质，ESR过程进一步提纯，降低硫、磷、氧、氢含量，同时改善铸锭的凝固组织，减少偏析。对于特殊要求批次，还可增加真空自耗重熔（VAR）工序。

**热处理制度**：热轧板交货态为固溶处理。固溶温度范围为1050-1150摄氏度，保温时间按板厚每毫米1.5-2分钟计算，然后快速水淬。固溶处理后组织为单一奥氏体，晶粒度控制在5-7级（典型值），无有害析出相。

**显微组织控制**：通过控制终轧温度和固溶冷却速度，避免sigma相（一种硬脆的金属间化合物）在晶界析出。组织均匀，晶界纯净，无连续碳化物网络。对于厚度大于20毫米的板材，采用水淬加快速冷却工艺，确保心部组织与表面一致。

**无损检测及质量保证**：每张热轧板均进行超声波探伤（UT），按照ASTM A578标准C级或GB/T 2970标准一级执行，确保无分层、裂纹、夹杂等内部缺陷。表面进行液体渗透检测（PT），确保无表面裂纹。化学成分采用直读光谱仪分析，力学性能采用万能试验机检测，每批次出具原厂质保书。

## 五、应用领域

- **渗碳热处理行业**：用于渗碳炉辐射管，直接接触渗碳气氛，承受高温和碳侵蚀。

- **石油化工行业**：用于乙烯裂解炉炉管、转化炉管，在高温含碳气氛中工作。

- **冶金工业**：用于退火炉辐射管、罩式炉内罩，在保护气氛或氧化性气氛中服役。

- **陶瓷与玻璃工业**：用于辊道窑的耐热辊棒，在高温下支撑陶瓷坯体。

- **环保设备**：用于垃圾焚烧炉的过热器管，在高温含氯腐蚀性气氛中工作。

- **航空航天**：用于发动机排气系统部件，在高温燃气环境中使用。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：

镍：34.0-37.0；铬：18.0-20.0；铁：余量；硅：1.0-2.0；铝：0.15-0.60；碳：≤0.08；锰：≤1.5；磷：≤0.03；硫：≤0.03；钼：≤0.5；铜：≤0.5。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度：≥550兆帕；屈服强度：≥240兆帕；延伸率：≥30%；硬度：≤85 HRB（洛氏硬度B标尺）；冲击功（V型缺口）：≥100焦耳（室温）。

**高温力学性能（1000摄氏度典型值，以实际质保书为准）**：

抗拉强度：≥100兆帕；屈服强度：≥50兆帕；延伸率：≥40%。

**物理性能（典型值，以实际质保书为准）**：

密度：8.0克/立方厘米；熔点：1370-1420摄氏度；热导率（20摄氏度）：12.5瓦/米·开尔文；热导率（1000摄氏度）：22.0瓦/米·开尔文；电阻率（20摄氏度）：1.1微欧·米；线膨胀系数（20-1000摄氏度）：18.5×10^-6 每摄氏度；弹性模量（20摄氏度）：195吉帕。

**耐腐蚀/高温性能（典型值，以实际质保书为准）**：

抗渗碳性能：在1000摄氏度、渗碳气氛（碳势1.2）中暴露2000小时，渗碳层深度≤0.2毫米；高温抗氧化性能：在1150摄氏度空气中氧化100小时，氧化增重率≤0.5毫克/平方厘米·小时；高温持久强度：1000摄氏度、100小时持久强度≥30兆帕。

**产品规格范围**：

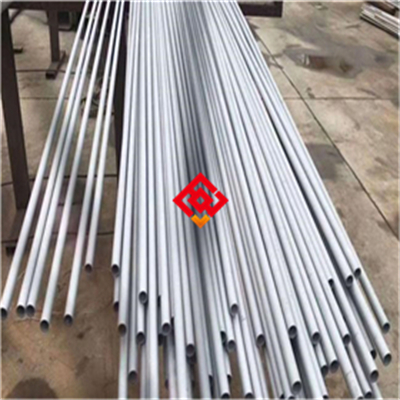

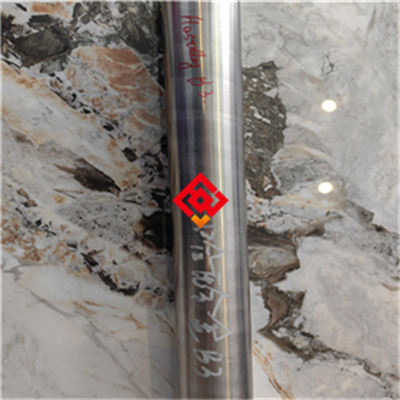

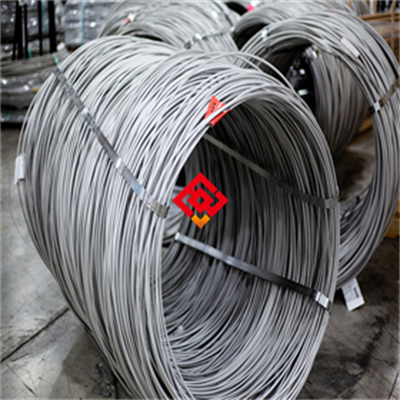

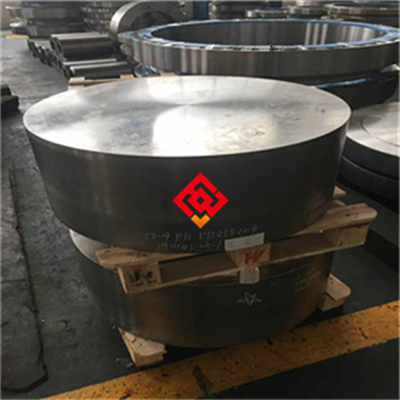

热轧板厚度：6-50毫米；宽度：1000-2500毫米；长度：2000-12000毫米；也可按客户要求定尺供货。其他产品形态（棒材、管材、锻件、丝材）可协商定制。

**交货状态**：

固溶处理+酸洗表面。表面呈银白色或浅灰色，无氧化皮。也可根据客户要求提供磨光或抛丸处理。

**批次溯源码解读**：

编码规则示例：MJ-IN330-202503-A012-HT06-12.0。其中：MJ为上海墨钜代号；IN330为Incoloy330牌号；202503为生产年月（2025年3月）；A012为本月炉号；HT06为热处理批号；12.0为板材厚度（毫米）。客户可凭批次号向我司索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

1. **避免长期服役的温度区间**：Incoloy330在650-900摄氏度区间长期停留时，可能析出sigma相（一种富铬的金属间化合物），导致材料脆化和耐腐蚀性能下降。辐射管设计时应尽量避开此温度区间或缩短在此区间内的停留时间。

2. **禁止接触的腐蚀介质**：本合金在高温下应避免接触含硫气体（如硫化氢、二氧化硫），因为硫会破坏氧化膜并形成低熔点硫化物，导致快速腐蚀。同时应避免接触含氯气氛（如氯化氢），氯会引发点蚀和应力腐蚀开裂。

3. **焊接后必须进行热处理**：焊接后必须进行固溶处理（1050-1150摄氏度，水淬），以消除焊接残余应力并恢复耐腐蚀性能。对于无法进行整体热处理的部件，应进行局部焊后热处理，并在焊接工艺评定中确认。

4. **加工硬化后的中间退火要求**：冷加工（如冷弯、冷卷）时，当变形量超过15%时，必须进行中间退火（固溶处理），否则材料会因加工硬化而开裂。退火应在变形后尽快进行，避免应力腐蚀开裂。

5. **表面划伤的风险**：表面划伤会破坏氧化膜的完整性，在渗碳气氛中成为碳渗透的优先通道。因此，在搬运、加工和安装过程中，应使用软质吊带或橡胶垫，严禁使用钢丝绳直接接触表面。

## 八、存储与运输指南

**存储环境要求**：室内存放，温度范围-20至50摄氏度，相对湿度上限70%。板材应放置在木质或橡胶垫板上，离地高度不小于200毫米。禁止与酸、碱、盐、重金属粉末、碳源物质（如石墨粉、煤粉）混存，以防止表面污染和腐蚀。

**包装规范**：每张热轧板采用塑料薄膜包裹，内放干燥剂（硅胶袋），外覆防水牛皮纸，再用木箱或钢带捆扎。对于厚度小于10毫米的薄板，采用木箱包装，内衬泡沫塑料固定。包装外表面标注产品牌号、规格、炉批号、净重及“防潮”“禁止踩踏”标识。

**运输注意事项**：运输过程中应使用封闭式车厢或加盖防水篷布，防止雨淋和暴晒。板材之间用木条隔离，避免摩擦划伤。吊装时应使用宽度不小于100毫米的尼龙吊带或专用吊具，禁止使用钢丝绳直接接触板面。装卸时轻拿轻放，禁止抛掷。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止在板材表面堆放重物。

## 九、加工操作规范

**切割**：推荐采用等离子切割或带锯切割。等离子切割参数：电流根据板厚选择（例如12毫米板厚使用150-200安培），切割速度500-800毫米/分钟，使用氩气+氢气混合气体保护。切割后必须使用角磨机（不锈钢专用砂轮片）打磨切割边缘，去除热影响区和氧化皮，打磨深度不小于1毫米。禁止使用普通碳钢砂轮片，因为其会引入铁污染，导致高温下加速渗碳。对于厚度小于20毫米的板材，也可采用激光切割，参数需根据设备调整。

**焊接**：推荐采用钨极氩弧焊（TIG）或手工电弧焊（SMAW）。填充金属牌号推荐ERNiCr-3（AWS A5.14）或ENiCrFe-3（AWS A5.11）。TIG焊接参数：电流80-150安培（根据板厚），电压12-16伏，焊接速度80-150毫米/分钟，层间温度控制在100摄氏度以下。保护气体使用纯度99.99%的氩气，流量10-15升/分钟。焊后必须进行固溶处理：1050-1100摄氏度，保温时间按板厚每毫米1分钟计算，水淬。对于无法整体热处理的部件，可采用局部加热+缓冷的方式消除应力。注意事项：焊接前必须清理坡口及两侧各20毫米范围内的油污、氧化皮和水分。禁止使用含氯溶剂清洗。焊接过程中应控制热输入，避免过热导致晶粒粗化。

**热处理**：固溶温度1050-1150摄氏度，保温时间按板厚每毫米1.5-2分钟，水淬（冷却速度不小于50摄氏度/秒）。时效处理一般不适用于本产品，但如客户有特殊要求，可协商进行。注意事项：加热炉内气氛应为中性或微氧化性，避免还原性气氛导致表面渗碳。禁止使用含硫燃料直接加热。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

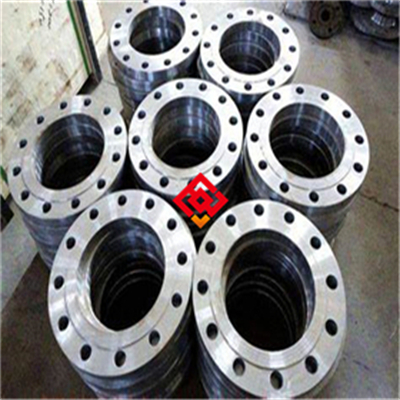

**安装要点**：辐射管连接件（法兰、管接头）推荐使用同材质Incoloy330或更高级别的耐热合金（如Inconel 601）。密封垫片应选用不含卤素和硫的陶瓷纤维垫片或石墨垫片，禁止使用含氯的聚四氟乙烯垫片，因为高温下氯会引发应力腐蚀开裂。安装前应对辐射管进行酸洗钝化处理：使用硝酸+氢氟酸混合液（体积比10:1）在50-60摄氏度下浸泡20-30分钟，然后用去离子水冲洗干净并干燥。安装时确保管体与炉体之间的膨胀间隙合理，避免热态下卡死。

**日常维护方法**：每运行500小时检查一次辐射管表面情况，观察是否有氧化皮剥落、鼓包、裂纹等异常。清洁周期建议每1000小时进行一次，使用中性清洗剂（pH值6-8）或不含氯的碱性清洗剂，配合软毛刷或高压水枪（压力不超过10兆帕）清洗。清洗后应立即用压缩空气吹干或烘干，防止残留水分导致腐蚀。对于轻微氧化，可用不锈钢丝刷清理，但不得损伤基体。

**常见故障及解决方法**：

1. **表面点蚀**：现象为表面出现针孔状腐蚀坑。原因多为渗碳气氛中氯离子含量超标或表面有铁污染。解决方法：停机后打磨去除点蚀层，重新进行酸洗钝化处理，并检查渗碳气氛中氯离子含量。

2. **焊缝开裂**：现象为焊接接头处出现纵向或横向裂纹。原因多为焊接后未进行固溶处理或层间温度过高。解决方法：去除开裂焊缝，重新焊接并严格执行焊后固溶处理，控制层间温度不超过100摄氏度。

3. **管体变形**：现象为辐射管出现弯曲或扭曲。原因多为热循环不均匀或安装时膨胀间隙不足。解决方法：停机冷却后校正变形，检查炉内温度场分布，调整管体支撑结构，确保膨胀间隙合理。

## 十一、安全警示与应急处理

**高温操作安全**：在渗碳炉运行或辐射管高温状态下，操作人员必须佩戴耐高温手套（耐温不低于200摄氏度）、面罩（防热辐射）和阻燃服。禁止触碰未冷却至60摄氏度以下的工件。现场必须配备干粉灭火器（型号ABC干粉）或二氧化碳灭火器，严禁使用水灭火，因为水遇高温工件会瞬间汽化引发爆炸。

**切割加工安全**：进行等离子切割或打磨时，操作人员必须佩戴防护面罩（遮光号不低于10号），以保护眼睛免受弧光伤害。现场必须配备排烟系统，及时排出切割产生的金属烟尘和臭氧。切割区域应设置火花隔离屏障，防止火花引燃周围可燃物。禁止在无防护措施的情况下进行切割作业。

**产品损坏或腐蚀后的应急处理**：若发现辐射管破裂或严重腐蚀导致渗碳气氛泄漏，应立即停机并隔离该区域，切断介质源（关闭渗碳气阀门）。人员应佩戴防毒面具（针对一氧化碳和烃类气体）和防护服，从上风方向接近。泄漏的渗碳气体应通过排风系统稀释排放。腐蚀产物（如氧化皮、碳化物碎屑）应收集并按照危险废物（HW类，如HW49）分类处置，禁止随意丢弃。对于泄漏介质，可使用干砂或蛭石进行吸附收集，然后密封包装。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可根据您的具体工况进行技术方案优化。

## 十三、购买建议

在选择Incoloy330热轧板时，请重点考虑以下方面：一、应用场景匹配度——确认您的设备工况（温度范围、渗碳气氛碳势、热循环频率）是否在Incoloy330的适用范围内。二、关键性能参数——重点关注抗渗碳性能（如渗碳层深度）、高温持久强度（1000摄氏度/100小时）和PREN值（点蚀当量，本合金PREN值约为22-25，典型值）。三、认证要求——如需船级社认证（如DNV、BV、Lloyd's）或NACE MR0175标准，请在下单时明确告知。四、备品备件比例——建议首次采购时多备10-15%的备件，以应对意外更换需求。建议用户在收货后核对上海墨钜原厂质保书，并可根据要求安排第三方检测（如SGS、BV）以验证化学成分和力学性能。

## 十四、价格标准

Incoloy330热轧板的价格根据牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间：厚度6-20毫米热轧板，单价约为180-280元/公斤（含税，不含运费）；厚度20-50毫米热轧板，单价约为220-320元/公斤。批量折扣政策：单次采购量≥5吨，可享5-12%折扣；≥10吨，折扣幅度可进一步协商。小批量试样（单次采购量＜500公斤）加价规则：通常上浮15-20%，以覆盖小批量生产及检测成本。如需双认证（如原厂质保书+第三方检测报告）或定制热处理，需额外加收5-10%费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、分层等）导致产品失效的，上海墨钜承诺免费更换或全额退款，不包含因使用不当、加工不当或超出设计工况导致的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到客户技术咨询后，24小时内提供远程指导（电话或视频）。如需现场服务，48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构对产品进行复检，常规检测项目（化学成分、拉伸、硬度、超声波探伤）费用由上海墨钜承担。非常规检测项目（如高温持久、腐蚀试验）费用双方协商。

**备品保障**：对于已停产的产品牌号，自停产之日起五年内，仍可通过同质替代材料或定制加工方式提供备件。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。对于紧急情况，可启动绿色通道，加快处理流程。
