# Incoloy 28冷轧板：深井酸性油气用耐CO2腐蚀公差专用产品介绍

## 一、产品概述与适用范围

本产品属于**镍基合金**大类，典型牌号为**Incoloy 28**（UNS N08028）。Incoloy 28是一种高镍、高铬、含钼和铜的奥氏体镍基合金，专门设计用于深井酸性油气环境中抵抗高浓度二氧化碳（CO2）、硫化氢（H2S）以及氯化物应力腐蚀开裂。其使用温度范围为-50℃至+250℃（典型井下工况），在高温高压含Cl-和H2S的酸性介质中表现出优异的耐腐蚀性能。

核心优势包括：

1. **卓越的耐CO2腐蚀能力**：在高温高压CO2环境中，表面形成致密稳定的钝化膜，腐蚀速率极低（典型值<0.025mm/年）。

2. **优异的抗硫化物应力腐蚀开裂（SSC）性能**：通过NACE MR0175/ISO 15156标准验证，适用于酸性油气田。

3. **高精度冷轧公差控制**：冷轧板厚度公差可达±0.05mm，适用于精密密封件和薄壁结构件。

4. **良好的冷加工成型性**：固溶态下延伸率≥40%，可进行冲压、弯曲、卷边等复杂成型。

5. **稳定的高温力学性能**：在200℃下仍保持较高强度，抗拉强度≥550MPa。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地为**中国上海**。公司拥有国际先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及精密冷轧生产线，严格执行ASTM B709、NACE MR0175及GB/T 15007标准。全流程工艺可追溯，每一批次均保留冶炼记录、热处理曲线、力学性能及腐蚀测试报告。

## 三、核心功能

1. **耐高温高压CO2腐蚀**：在含CO2的酸性油气环境中，合金中铬（Cr）含量达27%，钼（Mo）含量约3.5%，形成高稳定性的Cr-Mo钝化膜，有效抑制点蚀和均匀腐蚀。典型工况下（150℃，CO2分压3MPa），腐蚀速率低于0.02mm/年。

2. **抗氯化物应力腐蚀开裂（SCC）**：高镍含量（约31%）有效抑制Cl-引起的晶间应力腐蚀开裂，在沸腾的42%MgCl2溶液中无裂纹产生。

3. **抗硫化物应力腐蚀开裂（SSC）**：通过NACE TM0177标准A法测试，在H2S饱和溶液中（pH 3.5，应力达屈服强度的80%）保持720小时无断裂。

4. **高尺寸精度与公差控制**：冷轧板厚度公差控制在±0.05mm以内，宽度公差±1mm，满足精密冲压件和密封件的装配要求。

5. **良好的焊接性能**：可采用TIG（钨极氩弧焊）和MIG（熔化极惰性气体保护焊）焊接，焊后无需强制热处理，适用于现场维修和制造。

## 四、技术特点

### 合金设计思路

Incoloy 28的合金设计基于“高铬-高镍-钼铜复合”体系：铬（27%）提供抗氧化和耐腐蚀基体；镍（31%）稳定奥氏体结构，防止晶间腐蚀；钼（3.5%）增强抗点蚀和缝隙腐蚀能力；铜（1.0%）进一步改善在还原性酸中的耐蚀性。碳含量控制在0.03%以下，避免碳化物析出导致的晶间敏化。

### 冶炼工艺

采用**真空感应熔炼（VIM）+电渣重熔（ESR）**双联工艺：VIM脱除气体和有害杂质，ESR进一步净化钢液，降低硫、磷、氧、氢含量，确保显微组织均匀致密。每炉次均进行光谱分析（OES）和气体分析（LECO），控制关键元素偏差在±0.05%以内。

### 热处理制度

**固溶处理**：在1080℃-1120℃保温1小时/25mm厚度，随后水淬快速冷却。固溶态下，碳化物和金属间相完全溶解，获得单一奥氏体组织。**禁止**在敏化温度区间（600℃-850℃）长时间停留，否则会导致Cr23C6沿晶界析出，降低耐晶间腐蚀性能。

### 显微组织控制

固溶态组织为等轴奥氏体，晶粒度控制在5-7级（ASTM E112标准）。无δ铁素体、σ相或Laves相等有害析出相。通过晶粒度控制和微量Ti、Al的加入，提高抗蠕变和抗疲劳性能。

### 无损检测及质量保证

- **超声波探伤（UT）**：按ASTM A578标准C级执行，100%检测板面，确保无分层、裂纹或夹杂物。

- **液体渗透检测（PT）**：对边缘和切割面进行检测，灵敏度等级不低于2级。

- **光谱分析**：每张板进行化学成分验证，确保符合ASTM B709要求。

- **批次追溯**：每张板均标记炉号、批号及规格，可追溯至原钢锭冶炼记录。

## 五、应用领域

1. **石油天然气行业**：用于深井酸性油气田的井下管柱部件，如密封环、垫片、阀门内件及仪表接头，抵抗H2S/CO2腐蚀。

2. **化工设备制造**：适用于含氯化物和硫酸的换热器管板、反应器内衬及搅拌器，使用温度可达250℃。

3. **海洋工程**：用于海水处理系统的泵阀部件，抵抗Cl-引起的点蚀和缝隙腐蚀。

4. **电力行业**：用于烟气脱硫（FGD）系统的吸收塔内衬和烟道挡板，抵抗酸性冷凝液腐蚀。

5. **航空航天**：用于发动机燃油喷嘴和高温管路，要求耐高温氧化和抗热疲劳。

6. **制药与食品加工**：用于高纯度反应釜和管道，要求无离子污染和耐酸清洗。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：30.0-32.0%；铬（Cr）：26.0-28.0%；钼（Mo）：3.0-4.0%；铜（Cu）：0.6-1.4%；铁（Fe）：余量；碳（C）：≤0.03%；硅（Si）：≤0.8%；锰（Mn）：≤1.5%；磷（P）：≤0.02%；硫（S）：≤0.015%；钛（Ti）：≤0.4%；铝（Al）：≤0.4%。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度（Rm）：≥580MPa；屈服强度（Rp0.2）：≥240MPa；延伸率（A%）：≥40%；硬度（HRB）：≤95；冲击功（KV2，-20℃）：≥100J。

高温力学性能（200℃）：抗拉强度≥550MPa；屈服强度≥200MPa。

**物理性能（典型值）**：

密度：8.05g/cm³；熔点：1350-1400℃；热导率（100℃）：12.5W/(m·K)；电阻率（20℃）：1.02μΩ·m；线膨胀系数（20-200℃）：14.2×10⁻⁶/K；弹性模量：200GPa。

**耐腐蚀性能（典型值）**：

临界点蚀温度（CPT，ASTM G48方法E）：≥60℃（6%FeCl₃溶液）；缝隙腐蚀温度（CCT）：≥50℃；NACE TM0177 SSC测试：无开裂（720小时）；CO₂腐蚀速率（150℃，3MPa CO₂，3%NaCl溶液）：<0.025mm/年。

**产品规格范围**：

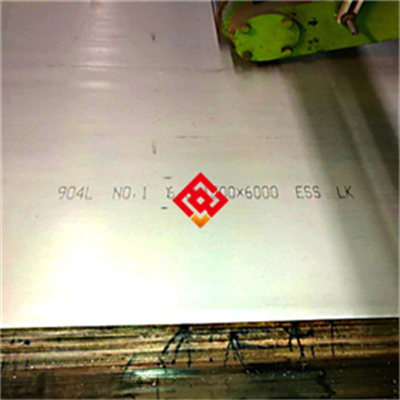

冷轧板：厚度0.5-6.0mm，宽度600-1250mm，长度1000-3000mm。

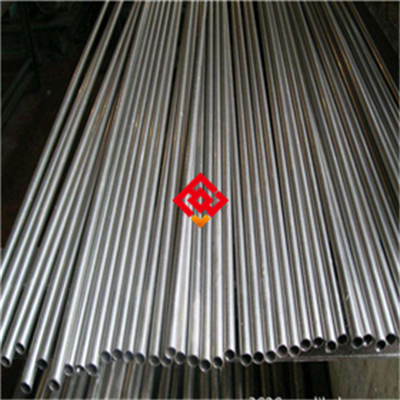

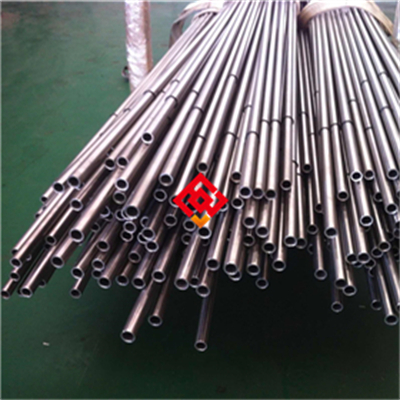

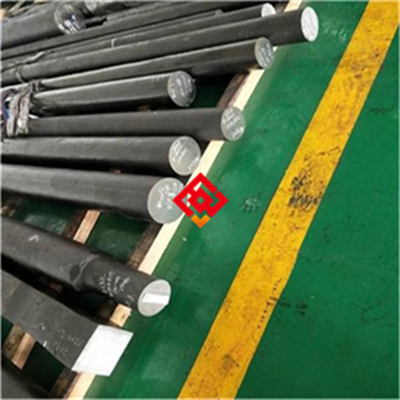

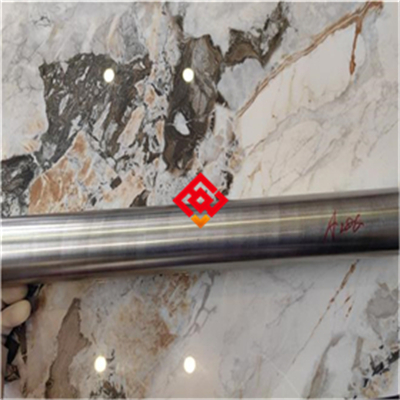

其他规格（棒材、管材、锻件、丝材）可定制，具体尺寸请联系上海墨钜。

**交货状态**：固溶处理+酸洗表面；表面粗糙度Ra≤1.6μm（冷轧态）。可提供磨光或抛光表面。

**批次溯源码解读**：

编码规则：MJ-028-年月-炉号-热处理批号-规格代码。

示例：MJ-028-202506-ESR0821-HT03-1.2x1000x2000。

每批产品随附原厂质保书，含化学成分、力学性能、探伤报告及尺寸检验记录。质保书可通过上海墨钜官网或扫描产品标签二维码查询。

## 七、注意事项

1. **避免在敏化温度区间加热**：600℃-850℃范围内长时间停留会导致晶界碳化物析出，降低耐晶间腐蚀性能。焊接时层间温度应控制在100℃以下。

2. **禁止接触含氯离子浓度过高的环境**：在高温（>200℃）且高Cl-浓度（>1000ppm）的酸性溶液中，可能发生点蚀。建议定期监测介质Cl-浓度。

3. **冷加工后需进行中间退火**：冷轧变形量超过30%时，应在900℃-950℃进行中间退火（1小时/25mm厚度，空冷），恢复塑性。禁止在未退火状态下进行深冲或弯曲。

4. **焊接后注意酸洗钝化**：焊接热影响区可能因氧化膜破坏导致耐蚀性下降。焊后应进行酸洗钝化处理（10%HNO₃+2%HF，50℃处理30分钟），恢复钝化膜。

5. **表面划伤风险**：冷轧板表面划伤深度超过0.1mm时，可能成为点蚀起始点。搬运和加工时应使用软质垫材和专用夹具，严禁直接拖拽。

6. **避免与铜、锌等金属接触**：在酸性环境中，异种金属接触可能引发电偶腐蚀。连接件应选用同材质或耐蚀性更优的合金（如Inconel 625）。

## 八、存储与运输指南

**存储环境要求**：

- 温度：-10℃至40℃；相对湿度：≤60%。

- 地面垫材：使用木质或橡胶垫板，高度≥100mm，确保通风。

- 禁止混存的物质：酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）、活性炭及含硫化合物。

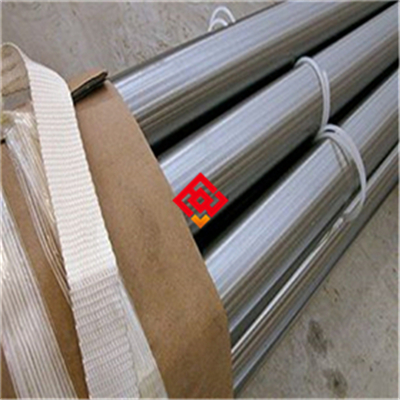

**包装规范**：

- 防潮防锈：每张板用中性防锈纸包裹，外层覆聚乙烯薄膜，内置干燥剂（硅胶，每平方米不少于50g）。

- 外包装：木箱或编织袋，木箱内壁衬有泡沫板防震。

- 标识：外包装标注牌号、规格、批号、净重及“防潮”“勿压”标识。

**运输注意事项**：

- 固定方式：使用尼龙绑带或柔性吊带固定，禁止使用钢丝绳直接接触板面。

- 防雨防暴晒：运输车辆需加盖防水篷布，避免阳光直射。

- 吊装要求：使用吊带或专用吸盘，起吊角度≥60°，严禁单点吊装。

- **禁止行为**：禁止与腐蚀性物质混放；禁止露天存放超过24小时；禁止踩踏、抛掷或重物叠压。

## 九、加工操作规范

### 切割

**推荐方法**：

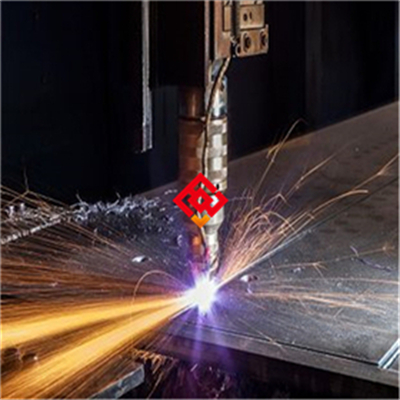

- **激光切割**：使用光纤激光，功率2-4kW，切割速度1-3m/min，辅助气体为氮气（纯度≥99.99%），气压0.8-1.2MPa。

- **等离子切割**：使用精细等离子，电流100-200A，切割速度0.5-1.5m/min，气体为氩气+氢气混合气。

- **水刀切割**：适用于厚度<3mm的薄板，磨料为石榴石，压力380-420MPa。

**切割后处理**：切割边缘需打磨去除热影响区氧化物，使用氧化铝砂轮片（粒度80-120目），打磨深度≥0.2mm。

**注意事项**：禁止使用普通砂轮片（含铁杂质），否则会导致表面铁污染，引发局部腐蚀。切割后48小时内完成酸洗钝化。

### 焊接（如适用）

**推荐方法**：TIG焊（钨极氩弧焊）或MIG焊。

**填充金属**：选用Incoloy 28同材质焊丝（ERNiCrMo-3或ERNiCrMo-4），直径1.6-2.4mm。

**焊接参数**：

- TIG：电流80-150A，电压12-18V，焊接速度100-200mm/min，氩气流量10-15L/min。

- MIG：电流150-250A，电压22-28V，焊接速度200-400mm/min，保护气体为Ar+2%O₂（流量15-20L/min）。

**层间温度**：≤100℃。

**焊后热处理**：一般不要求强制热处理；若需消除应力，可在900℃-950℃进行退火1小时，空冷。

**注意事项**：禁止在焊接时使用含氯的防飞溅剂；焊后立即清理焊渣，并进行酸洗钝化。

### 热处理

**固溶处理**：1080℃-1120℃保温1小时/25mm厚度，水淬快速冷却。

**时效处理**：一般不适用；若需提高强度，可在700℃-750℃时效4-8小时，空冷。

**注意事项**：禁止在600℃-850℃区间缓慢冷却；热处理后必须进行酸洗去除氧化皮。

**详细操作示意图及参数表请向上海墨钜索取说明书**。

## 十、安装与维护建议

**安装要点**：

- 连接件材质：推荐使用同材质（Incoloy 28）或更高级别的镍基合金（如Inconel 625）螺栓和垫片。

- 密封垫片选型：避免使用含卤素（氯、氟）的垫片（如PTFE垫片需确认无氯），推荐使用柔性石墨或膨胀聚四氟乙烯（ePTFE）垫片。

- 安装后处理：进行酸洗钝化处理（10%HNO₃+2%HF，50℃处理30分钟），然后用去离子水冲洗至中性，干燥后涂抹防锈油。

**日常维护方法**：

- 清洁周期：每季度一次，或根据介质腐蚀性调整。

- 清洗剂类型：中性清洗剂（pH 6-8）或不含氯的碱性清洗剂（如氢氧化钠溶液，浓度≤5%）。禁止使用含氯溶剂（如三氯乙烯）或强酸（如盐酸）。

- 防锈/防氧化处理：长期停用时应涂抹防锈油（不含硫、氯），并用塑料薄膜密封。

**常见故障及解决方法**：

1. **表面点蚀**：可能因Cl-浓度过高或表面铁污染引起。解决方法：用不锈钢刷（非碳钢）清除腐蚀产物，重新酸洗钝化，并控制介质Cl-浓度≤500ppm。

2. **焊缝开裂**：可能因层间温度过高或填充金属不匹配。解决方法：打磨去除裂纹，重新焊接并控制层间温度≤100℃，使用同材质焊丝。

3. **变形**：冷加工或焊接后残余应力导致。解决方法：进行900℃-950℃退火消除应力，然后缓慢冷却或采用夹具固定。

## 十一、安全警示与应急处理

**高温操作安全**：

- 必须佩戴的防护装备：耐高温手套（耐温≥300℃）、面罩（防热辐射）、阻燃工作服（材质为Nomex或类似材料）。

- 禁止触碰未冷却工件：工件在热处理或焊接后表面温度可达500℃以上，必须等待自然冷却至60℃以下方可接触。

- 现场灭火器类型：干粉灭火器（ABC型）或二氧化碳灭火器，**严禁使用水**（水遇高温熔融金属会引发爆炸）。

**切割加工安全**：

- 防护面罩：激光切割需使用遮光号≥5的防护眼镜；等离子切割需使用遮光号≥10的面罩。

- 排烟系统：必须开启局部排风装置，防止金属烟尘（含镍、铬）吸入。

- 火花隔离：切割区域周围2米内清除可燃物，使用防火毯覆盖。

**产品损坏或腐蚀后的应急处理**：

1. **停机隔离**：立即停止设备运行，切断腐蚀介质源（如关闭阀门）。

2. **人员防护**：操作人员穿戴防酸手套、护目镜和防酸围裙，避免直接接触腐蚀性介质。

3. **泄漏介质处理**：若为酸性介质，用碳酸氢钠（小苏打）中和，然后收集至专用容器。

4. **废弃物分类**：腐蚀后的金属碎片按HW17类（表面处理废物）处理；清洗废液按HW34类（废酸）处置，交由有资质的环保公司处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从选材到失效分析的全流程指导。

## 十三、购买建议

1. **应用场景匹配度**：确认使用工况是否含H₂S、CO₂及Cl-，以及最高温度和压力。Incoloy 28适用于酸性油气田（符合NACE MR0175/ISO 15156），不适用于强氧化性酸（如浓硝酸）环境。

2. **关键性能参数**：关注PREN值（点蚀当量，PREN=Cr+3.3Mo+16N，本产品PREN≈37），高温持久强度（200℃下1000小时持久强度≥300MPa），以及硬度（HRB≤95）。

3. **认证要求**：根据行业要求，可提供船级社认证（如DNV、ABS）、NACE认证及ISO 9001体系认证。

4. **备品备件比例**：建议按10%-15%比例备料，用于维修替换。批量采购（≥5吨）可享受折扣。

5. **质量验证**：建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及耐腐蚀性能。

## 十四、价格标准

**参考价格区间**：

- 厚度0.5-2.0mm冷轧板：150-200元/公斤（含税，FOB上海）。

- 厚度2.1-6.0mm冷轧板：130-180元/公斤。

- 小批量试样（≤100公斤）：加价15%-20%，即170-240元/公斤。

- 批量折扣：≥5吨享5%-8%折扣；≥10吨享10%-12%折扣。

- 附加费用：双认证（如NACE+船级社）加收5%-10%；第三方检测（SGS）加收3%-5%；定制热处理（如时效处理）加收2%-4%。

**提示**：具体报价受镍、铬等原材料价格波动影响，请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如夹杂、偏析、裂纹）导致失效的，上海墨钜免费更换或退款，不含客户加工或使用不当造成的损失。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：

- 远程指导：24小时内响应，通过电话或视频提供工艺建议。

- 现场服务：如需工程师到场，48小时内抵达（限中国大陆地区）。

**检测服务**：可安排SGS、BV等第三方检测，常规项目（化学成分、力学性能、硬度、尺寸）费用由上海墨钜承担；特殊项目（如NACE TM0177测试）费用双方协商。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户设备维护无忧。

**售后响应**：质量问题2小时内回复，48小时内出具初步处理方案（如分析报告、更换计划或赔偿协议）。
