# Haynes188酸洗板航天隔热屏用高温抗氧化及公差产品介绍

## 一、产品概述与适用范围

本产品属于钴基高温合金大类，典型牌号为Haynes188。Haynes188是一种以钴为基体、添加大量铬、镍、钨等元素固溶强化的高温合金，具有优异的高温抗氧化性能、良好的热稳定性和加工成形性。该合金可在980℃至1100℃的氧化性气氛中长期服役，短时使用温度可达1200℃。产品以酸洗板形式供应，专为航天隔热屏等对高温抗氧化能力及尺寸公差有严格要求的部件设计。核心优势包括：一、在1000℃以上仍能保持出色的抗氧化和抗热腐蚀能力；二、热膨胀系数低，热疲劳抗力优异，适合反复升降温工况；三、酸洗表面光洁度高，公差控制严格，可直接用于精密装配；四、焊接性能良好，可制成复杂结构的隔热组件；五、长期使用组织稳定，无有害相析出，保证服役寿命。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉及精密轧制产线，严格执行ASTM F1767、AMS 5772及GB/T 14992等国内外标准，全流程工艺可追溯，确保每批次产品性能的一致性与可靠性。

## 三、核心功能

Haynes188酸洗板的核心功能包括：一、耐高温氧化功能，在1000℃空气中循环氧化100小时后，氧化增重率低于0.5 mg/cm²（典型值，以实际产品质保书为准），氧化膜致密且附着力强；二、抗高温热腐蚀功能，在含硫燃气及熔盐环境中仍能保持表面完整性，适用于燃气轮机隔热屏；三、高强韧性，室温抗拉强度可达860 MPa以上，延伸率大于45%，兼具强度与塑性；四、良好冷热加工性，可进行冲压、弯曲、卷圆等成形工艺，酸洗后表面无氧化皮残留，直接用于精密焊接组装；五、尺寸公差控制能力，酸洗板厚度公差可控制在±0.05mm以内，平面度优于0.2mm/300mm，满足航天部件严苛的装配精度要求。

## 四、技术特点

Haynes188合金的设计思路是以钴为基体，通过添加约22%的铬（Cr）形成致密的Cr₂O₃氧化膜，提供高温抗氧化能力；加入约14%的钨（W）和约22%的镍（Ni）进行固溶强化，提升高温强度；同时加入约0.08%的镧（La）和微量锆（Zr）改善氧化膜粘附性，抑制氧化皮剥落。冶炼工艺采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效降低气体含量和有害杂质，保证合金纯净度。热处理制度为固溶处理，温度控制在1150℃至1200℃，保温后快速水冷，使碳化物和金属间化合物充分溶解，获得均匀的单相奥氏体组织。显微组织控制目标为晶粒度4级至6级，无连续网状析出相，δ相含量低于0.5%。无损检测方面，每张板坯均经过100%超声波探伤（UT）按AMS 2154标准执行，表面进行液体渗透检测（PT），确保无裂纹、气孔、夹杂等缺陷。光谱分析仪逐件验证化学成分，确保元素含量在标准范围内。

## 五、应用领域

航天领域：用于火箭发动机隔热屏、尾喷管隔热罩、卫星热控组件，要求长期承受高温燃气冲刷和反复热循环。航空发动机：用于燃烧室衬套、火焰稳定器、涡轮后框架隔热板，需在980℃以上保持结构强度。燃气轮机：用于热端部件隔热板、过渡段衬里，抵抗高温氧化和热腐蚀。核工业：用于高温气冷堆中的隔热与密封组件，要求低中子吸收截面和高抗辐照稳定性。化工高温设备：用于裂解炉管支撑件、高温反应器内衬板，承受强氧化性气氛。精密仪器：用于高温试验设备的加热腔体屏蔽板，要求尺寸稳定和表面清洁。

## 六、产品详细参数

化学成分（wt%，典型值，以实际产品质保书为准）：钴（Co）余量；铬（Cr）20.0-24.0；镍（Ni）20.0-24.0；钨（W）13.0-15.0；铁（Fe）≤3.0；锰（Mn）≤1.25；硅（Si）0.20-0.50；碳（C）0.05-0.15；镧（La）0.03-0.12；锆（Zr）≤0.02；磷（P）≤0.015；硫（S）≤0.015。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度≥860 MPa；屈服强度≥380 MPa；延伸率≥45%；硬度≤HRB 100。高温力学性能（980℃）：抗拉强度≥250 MPa；屈服强度≥140 MPa；延伸率≥60%。

物理性能：密度9.14 g/cm³；熔点1310-1410℃；热导率（100℃）13.5 W/(m·K)、（1000℃）28.6 W/(m·K)；电阻率（室温）0.92 μΩ·m；线膨胀系数（20-1000℃）16.3×10⁻⁶/℃；弹性模量（室温）216 GPa。

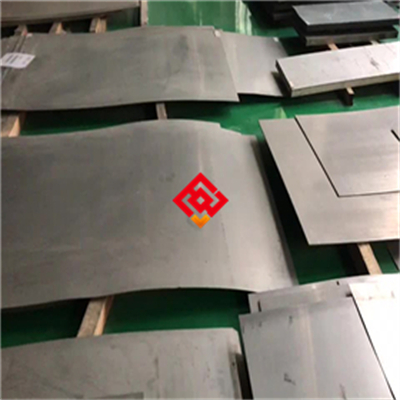

耐腐蚀/高温性能：在1000℃空气中氧化100小时，氧化增重率≤0.5 mg/cm²；临界点蚀温度（CPT）≥60℃（在6% FeCl₃溶液中，典型值）；高温持久强度（980℃/100小时）≥55 MPa。产品规格范围：酸洗板厚度0.5mm至6.0mm，宽度200mm至1200mm，长度500mm至3000mm。交货状态：固溶酸洗态，表面为均匀银灰色酸洗面，无氧化皮、油污及机械划伤。批次溯源码解读：编码规则为MJ-H188-年月-炉号-热处理批号-规格代码，例如MJ-H188-202503-A012-05-2.0×1000，其中MJ代表上海墨钜，H188代表牌号，202503代表生产年月，A012代表炉号，05代表热处理批号，2.0×1000代表厚度与宽度。客户可通过编码向上海墨钜索取原厂质保书，追溯冶炼、轧制、热处理及检测全过程记录。

## 七、注意事项

一、Haynes188合金在700℃至900℃长期服役时可能出现少量Laves相析出，虽不影响抗氧化性但会轻微降低塑性，应避免在此温度区间长时间停留。二、禁止在含卤素（氯、氟、溴）的高温环境中使用，卤素会破坏氧化膜导致快速腐蚀。三、酸洗板表面已去除氧化皮，后续加工中应避免用钢丝刷或含氯溶剂清洁，防止表面污染。四、焊接时需严格控制热输入，避免过热导致晶粒粗化，焊接后建议进行固溶处理以恢复组织均匀性。五、该合金在冷加工后存在一定加工硬化倾向，若变形量超过15%应在中间进行退火处理，防止开裂。六、表面划伤或磕碰会降低疲劳寿命，搬运和加工过程中必须使用软质垫层保护。

## 八、存储与运输指南

存储环境要求：温度5℃至40℃，相对湿度上限70%，地面铺设木质或橡胶垫板，禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。包装规范：每张板之间用中性隔离纸隔开，整体采用塑料薄膜缠绕密封，内置干燥剂（硅胶包），外用木箱或强化编织袋打包，木箱内壁衬有防潮纸。运输注意事项：运输时板料应平放固定，避免倾斜或立放；车厢必须覆盖防水篷布，严禁淋雨和暴晒；吊装时使用尼龙吊带或带有橡胶衬垫的钢丝绳，禁止钢丝绳直接接触板面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止在板面上堆放重物。

## 九、加工操作规范

切割：推荐使用等离子切割（电流150-300A，切割速度200-600mm/min）或激光切割（光纤激光，功率2-6kW，辅助气体为氮气或氩气）。对于较薄板（≤3mm）也可采用水刀切割，水压350-400MPa，磨料为石榴砂。切割后边缘必须用锉刀或砂带打磨光滑，去除热影响区微裂纹。禁止使用普通氧化铝砂轮片切割，因砂轮成分可能嵌入表面导致污染。详细操作参数请向上海墨钜索取切割工艺说明书。

焊接：推荐采用钨极氩弧焊（TIG）或熔化极惰性气体保护焊（MIG）。填充金属牌号选用Haynes188同材质焊丝（ERNiCrCo-1或AWS A5.14 ERNiCrCoMo-1）。焊接电流TIG为80-160A，MIG为180-300A；电压TIG为12-18V，MIG为22-28V；焊接速度100-200mm/min；层间温度控制在100℃以下。保护气体使用纯度≥99.99%的氩气，流量TIG为10-15L/min，MIG为18-25L/min。焊后建议进行固溶处理（1150-1200℃保温30分钟，水冷）以消除焊接应力。禁止在焊接过程中使用含氯的清洗剂，禁止在无保护气体条件下施焊。详细焊接工艺参数包请向上海墨钜索取。

热处理：固溶温度1150-1200℃，保温时间按板厚每毫米1.5分钟计算，但不少于10分钟，冷却方式为快速水淬。禁止缓慢冷却，否则会析出有害相。时效处理一般不用于Haynes188，如需特殊要求请咨询上海墨钜技术部门。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质推荐使用同牌号Haynes188或更高等级的钴基合金（如Haynes25），避免使用铁基或不锈钢连接件因热膨胀系数差异导致应力集中。密封垫片应选用无石棉、无卤素的陶瓷纤维或膨胀石墨垫片，禁止使用含氯或氟的聚四氟乙烯垫片。安装后应对表面进行清洁，使用中性清洗剂去除油污，必要时进行酸洗钝化处理（采用硝酸-氢氟酸混合酸，浓度10-15%，温度50-60℃，浸泡5-10分钟），然后大量去离子水冲洗并干燥。日常维护方法：每3-6个月检查一次表面状态，使用软布蘸取中性清洁剂擦拭，禁止使用含氯溶剂或金属刷。若发现表面氧化膜变色或剥落，应及时进行表面修复处理。常见故障及解决方法：一、表面点蚀——出现针孔状腐蚀坑，通常由卤素离子污染引起，应立即停机，用中性清洗剂清洗，并用细砂纸打磨去除腐蚀层，重新进行酸洗钝化。二、焊缝开裂——多因焊接热输入过大或焊后未热处理导致，应打磨去除裂纹，重新焊接并控制热输入，焊后必须进行固溶处理。三、板面变形——使用过程中因热应力导致翘曲，可进行热校平处理（在800-900℃保温后加压校平，然后固溶处理恢复性能）。

## 十一、安全警示与应急处理

高温操作安全：操作人员必须佩戴耐高温手套（耐温≥300℃）、防溅面罩及阻燃工作服，禁止徒手触碰未冷却工件。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因水接触高温合金可能导致剧烈气化喷溅。切割加工安全：操作等离子或激光切割时，必须佩戴遮光号≥10的防护面罩，车间内安装强力排烟系统，切割区域周围设置火花隔离挡板，防止引燃易燃物。产品损坏或腐蚀后的应急处理：若发现产品因腐蚀导致泄漏或断裂，应立即停机并隔离该区域，切断介质源和电源。人员需穿戴防酸服、防腐蚀手套和护目镜。对于泄漏的腐蚀性介质，使用碳酸氢钠或石灰进行中和，收集后按HW类（危险废物）进行处置，严禁排入下水道。废弃物应分类存放于专用容器，交由有资质的处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据实际应用场景匹配产品性能：航天隔热屏应重点关注高温持久强度（980℃/100小时≥55 MPa）和氧化增重率（≤0.5 mg/cm²）；若用于燃气轮机热端，需额外要求热腐蚀试验数据。关键性能参数包括PREN值（PRE = Cr + 3.3Mo + 16N，Haynes188的PREN值约为38，典型值）以及热膨胀系数。若涉及船用或核电领域，应要求提供船级社认证（如DNV、ABS、LR）或NACE MR0175/ISO 15156认证。建议采购时核对上海墨钜原厂质保书，并要求提供SGS或BV第三方检测报告，验证化学成分、力学性能及无损检测结果。备品备件建议按使用量的10-15%配备，以应对突发更换需求。

## 十四、价格标准

Haynes188酸洗板的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间为每公斤380元至680元（人民币，含税，以实际询价为准）。批量折扣政策：单次采购量≥5吨可享5-12%折扣；≥10吨可享12-18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15-20%作为试样加工及测试费。若需附加双认证（如船级社+第三方检测）或定制热处理，需额外收取检测及工艺费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷导致失效的，免费更换或退款。技术资料：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验结果）、产品说明书、MSDS及推荐加工工艺规程。技术支持：24小时内远程指导；如需现场服务，48小时内工程师抵达。检测服务：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、无损检测）费用由上海墨钜承担。备品保障：停产后五年内仍提供同质替代或定制加工服务。售后响应：质量问题2小时内回复，48小时内出初步解决方案。
