# Haynes556热轧板 船用燃气轮机叶片用抗热腐蚀合金 产品介绍

## 一、产品概述与适用范围

本产品属于钴基高温合金大类，典型牌号为Haynes556，亦称UNS R30556。Haynes556是一种铁镍钴基固溶强化型高温合金，专为极端热腐蚀环境设计，尤其适用于船用燃气轮机高温部件的制造。该合金在高温下表现出优异的抗热腐蚀性能、良好的抗氧化能力以及较高的结构强度，长期使用温度范围可达650℃至1150℃。其核心优势包括：一、在含硫、钒、氯等腐蚀性介质的燃气环境中具有极低的腐蚀速率；二、高温强度优异，能够承受燃气轮机叶片在高速旋转下的机械负荷；三、组织稳定性好，长期服役后不产生有害相析出；四、焊接性能良好，可制造复杂形状的叶片及结构件；五、热疲劳抗力高，适应频繁启停工况。该产品特别适用于海洋环境下的燃气轮机热端部件，如一级涡轮叶片、导向叶片、燃烧室衬套等。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼、电渣重熔及精密轧制生产线，严格执行ASTM B435、AMS 5870及GB/T 14992等标准。公司建立了全流程工艺可追溯体系，从原料入厂到成品出厂实施批次化管理，确保每件产品的化学成分、力学性能及尺寸精度均符合技术协议要求。公司已通过ISO 9001质量管理体系认证，并可提供满足船级社认证要求的产品。

## 三、核心功能

本产品具备以下核心功能：

1. **抗高温热腐蚀功能**：在650℃至950℃范围内，针对含有硫、钒、钠等元素的燃气环境，Haynes556合金的腐蚀速率低于常规镍基高温合金。数据表明，在900℃下，含1%硫的燃气中，该合金的腐蚀深度小于0.1毫米/1000小时（典型值，以实际产品质保书为准）。

2. **高温抗氧化功能**：合金中添加的铝和铬元素在表面形成致密的氧化铝和氧化铬保护膜，在1150℃以下空气中，氧化增重率低于0.5毫克/平方厘米/小时（典型值，以实际产品质保书为准），有效防止氧化剥落。

3. **高温强度承载功能**：在800℃时，抗拉强度可达550兆帕以上，屈服强度不低于250兆帕（典型值，以实际产品质保书为准），能够满足燃气轮机叶片在高温旋转工况下的结构强度需求。

4. **良好的冷热加工功能**：该合金在热轧状态下具有良好的塑性，可进行热成形、热弯曲及热矫形操作。冷加工时硬化速率适中，可通过中间退火进行多道次成形。

5. **焊接成型功能**：采用钨极氩弧焊或等离子焊，配合同材质填充焊丝，焊接接头强度系数可达母材的90%以上，且焊缝区不产生热裂纹。

## 四、技术特点

**合金设计思路**：Haynes556合金的设计核心在于平衡铁、镍、钴三种基体元素的比例，同时加入铬、铝、钨、钼等强化元素。铬元素（21.0-23.0%）提供抗氧化和抗热腐蚀能力；钴元素（18.0-21.0%）提高基体的固溶强化效果，改善高温持久性能；铝元素（0.2-0.5%）促进氧化铝保护膜的形成；钨和钼元素（合计约4.5-6.5%）通过固溶强化提高高温强度。碳含量控制在0.05-0.15%，形成少量碳化物（MC型碳化物）以强化晶界。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM阶段去除气体及挥发性杂质，ESR阶段进一步净化钢液，降低硫、磷含量至0.010%以下，确保合金纯净度。对于特殊要求的产品，可增加真空自耗重熔（VAR）工序。

**热处理制度**：标准交货状态为固溶处理。固溶温度控制在1175℃至1200℃，保温时间按厚度每25毫米不少于30分钟计算，随后快速水淬或强制空冷，以获得完全固溶的奥氏体组织。该合金不采用时效强化，因此无需时效处理。

**显微组织控制**：固溶处理后组织为单一奥氏体相，晶粒度控制在ASTM 4级至7级之间。碳化物呈细小弥散分布，主要位于晶内和晶界，无连续网状碳化物。严格控制有害相（如西格玛相、Laves相）的析出，通过优化固溶温度和冷却速度来避免。

**无损检测及质量保证**：热轧板逐张进行超声波探伤（UT），按ASTM A435标准，验收等级为A级。表面进行液体渗透检测（PT），确保无裂纹、折叠等表面缺陷。每批次产品进行光谱分析（OES）确认化学成分，拉伸试验按ASTM E8标准执行。

## 五、应用领域

1. **船舶制造行业**：用于船用燃气轮机的一级和二级涡轮叶片、导向叶片，承受高温燃气的直接冲刷和腐蚀。

2. **电力行业**：用于燃气-蒸汽联合循环发电机组中的热端部件，如燃烧室过渡段、火焰筒。

3. **石油化工行业**：用于高温含硫、含氯环境下的加热器管、反应器内衬，如乙烯裂解炉管。

4. **航空航天行业**：用于飞机辅助动力装置（APU）的涡轮盘和叶片，以及发动机尾喷管部件。

5. **热处理设备行业**：用于高温炉的炉底辊、辐射管、马弗罐，工作温度可达1100℃。

6. **环保设备行业**：用于垃圾焚烧发电厂的过热器管排，抵抗高温腐蚀性烟气。

## 六、产品详细参数

**化学成分（重量百分比，典型值，以实际产品质保书为准）**：

碳：0.05-0.15%；锰：0.50-2.00%；硅：0.20-0.80%；磷：≤0.010%；硫：≤0.010%；铬：21.0-23.0%；镍：19.0-22.5%；钴：18.0-21.0%；钼：2.50-4.00%；钨：2.00-4.00%；铝：0.20-0.50%；钛：0.10-0.50%；铁：余量；铜：≤0.50%；氮：0.10-0.30%。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度：≥760兆帕；屈服强度：≥350兆帕；延伸率：≥35%；硬度：HRB 95-105（或HV 200-240）；冲击功（V型缺口）：≥60焦耳。

**高温力学性能（800℃典型值，以实际产品质保书为准）**：

抗拉强度：≥550兆帕；屈服强度：≥250兆帕；延伸率：≥30%；持久强度（800℃/100小时）：≥150兆帕。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.23克/立方厘米；熔点：1330-1380℃；热导率（20℃）：11.2瓦/米·开尔文；电阻率（20℃）：1.12微欧·米；线膨胀系数（20-1000℃）：16.5×10-6/开尔文；弹性模量（20℃）：206吉帕。

**耐腐蚀/高温性能指标（典型值，以实际产品质保书为准）**：

高温氧化增重率（1000℃/100小时）：≤0.3毫克/平方厘米；抗热腐蚀速率（900℃，含1%硫燃气，1000小时）：≤0.08毫米/年；临界点蚀温度（CPT，在10%氯化铁溶液中）：≥50℃；导电率（20℃）：约1.5%国际退火铜标准（IACS）。

**产品规格范围**：

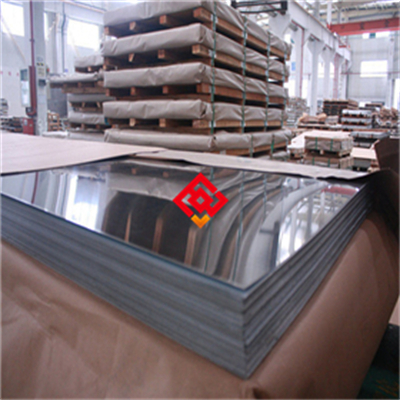

热轧板：厚度3.0毫米至60毫米，宽度1000毫米至2500毫米，长度2000毫米至6000毫米。其他规格可协商定制。

**交货状态**：

固溶处理+酸洗表面。板面呈银灰色均匀金属光泽，无氧化皮、锈斑及油污。可根据需求提供磨光或喷砂表面。

**批次溯源码解读**：

编码规则示例：MJ-556-202503-ESR12-HT01-SP20。其中“MJ”代表上海墨钜；“556”代表牌号Haynes556；“202503”代表生产年月为2025年3月；“ESR12”代表电渣重熔炉号；“HT01”代表热处理批号；“SP20”代表规格代码（厚度20毫米）。客户可通过此编码联系上海墨钜索取原厂质保书，质保书包含完整的冶炼、轧制、热处理及检验记录。

## 七、注意事项

1. 避免在650℃至750℃温度区间长期服役，该温度范围内可能发生碳化物沿晶界析出，导致冲击韧性下降。若必须在此区间使用，建议进行稳定化处理。

2. 禁止在含高浓度氯离子（超过100ppm）的湿态环境中长期接触，虽然该合金抗热腐蚀性能优异，但在潮湿含氯环境下仍存在点蚀风险，特别是温度低于100℃时。

3. 焊接后必须进行固溶处理（1175-1200℃/水淬），以消除焊接残余应力并恢复焊缝区组织均匀性。禁止焊后直接使用而不进行热处理。

4. 冷加工变形量超过15%时，必须进行中间退火（1050-1100℃/空冷），否则可能因加工硬化导致开裂。禁止在硬化状态下强行继续加工。

5. 热轧板表面不得存在深度超过0.1毫米的划伤、凹坑或折叠缺陷，这些缺陷在高温服役中可能成为裂纹源。验收时应仔细检查表面质量。

6. 该合金在高温下对硫、磷等杂质敏感，焊接时应使用高纯度保护气体（氩气纯度不低于99.99%），并严格控制焊接材料中的硫、磷含量。

## 八、存储与运输指南

**存储环境要求**：室内仓库存储，环境温度保持在5℃至40℃之间，相对湿度上限为60%。板材应放置在木质垫板上，垫板高度不低于100毫米，确保底部通风。禁止与酸、碱、盐类化学品及重金属粉末（如铜粉、锌粉）混存，防止电化学腐蚀。

**包装规范**：每张热轧板采用防锈纸包裹后，外层使用塑料薄膜密封，并内置干燥剂包（硅胶干燥剂，每平方米不少于50克）。多张板材叠加时，层间用泡沫纸隔开。外包装采用木箱或钢带加固的编织袋，木箱内壁铺设防水油毡。包装箱外标注“防潮”、“勿挤压”及产品批号。

**运输注意事项**：运输过程中板材应平放，使用尼龙带或专用夹具固定，禁止钢丝绳直接接触板面。车辆顶部加盖防水篷布，防止雨水浸淋及暴晒。吊装时使用尼龙吊带，吊带与板材接触部位加垫橡胶板，避免划伤表面。严禁抛掷、踩踏或重物挤压包装件。

## 九、加工操作规范

**切割操作**：

推荐采用等离子切割或带锯切割。等离子切割时，电流按板厚每毫米5-8安培设定，切割速度300-800毫米/分钟，使用氮气或氩氢混合气体作为等离子气。带锯切割时，锯条齿距4-6齿/英寸，线速度15-25米/分钟，使用水基冷却液。切割后，热影响区（约2-3毫米深度）需用砂轮磨除，打磨后表面粗糙度不超过Ra 3.2微米。

**注意事项**：切割前确认板材表面无油污及水分。**禁止**使用普通树脂砂轮片进行切割，因其可能引起表面渗硫或过热裂纹。**禁止**采用火焰切割，因高温热输入会破坏固溶状态组织。

**焊接操作（如适用）**：

推荐采用钨极氩弧焊（TIG）或等离子弧焊。填充金属选用同材质Haynes556焊丝（直径1.6毫米或2.4毫米）。焊接电流：TIG焊时，直流正接，电流80-150安培；电压12-16伏特；焊接速度60-120毫米/分钟。层间温度控制在100℃以下，使用纯氩气保护（纯度99.995%），气体流量12-18升/分钟。焊后应立即进行固溶处理（1175-1200℃/按厚度保温/水淬）。

**注意事项**：焊接前清除坡口及两侧20毫米范围内的氧化皮、油污。**禁止**在不预热的情况下焊接厚板（厚度超过10毫米时需预热至150-200℃）。**禁止**使用含硫或含氯的清洗剂清洁焊缝。**禁止**焊后不进行热处理直接使用。

（详细操作示意图及参数表请向上海墨钜索取说明书）

**热处理操作**：

固溶处理：加热温度1175-1200℃，保温时间按厚度每25毫米不少于30分钟计算。冷却方式：板材厚度小于10毫米时可采用快速空冷；厚度10毫米及以上必须采用水淬冷却，入水时间不超过30秒。水淬后表面需进行酸洗（硝酸+氢氟酸混合液）去除氧化皮。

**注意事项**：加热过程中应控制炉内气氛为中性或微氧化性，避免还原性气氛引起表面渗碳。**禁止**采用炉冷或慢速空冷，否则会导致碳化物沿晶界析出，降低耐腐蚀性能。**禁止**在固溶温度下保温时间超过规定时间，防止晶粒过度长大。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐使用同材质Haynes556或更高级别的高温合金（如Haynes230），避免使用普通不锈钢或碳钢连接件，防止高温下发生电化学腐蚀或热膨胀不匹配。密封垫片应选用无石棉、不含卤素（氯、氟）的柔性石墨垫片或陶瓷纤维垫片，禁止使用含聚四氟乙烯（PTFE）的垫片。安装完成后，对焊缝及热影响区进行酸洗钝化处理（使用硝酸溶液），去除焊接变色层，恢复表面钝化膜。

**日常维护方法**：建议每季度对设备进行外观检查，重点检查叶片表面有无点蚀、变色或裂纹。清洁周期为每半年一次，使用中性洗涤剂（pH值6-8）配合软布擦拭，禁止使用含氯溶剂（如三氯乙烯）或含盐酸的清洗剂。对于长期停机的设备，应在表面喷涂防锈油（不含氯、硫的专用防锈油）进行保护。

**常见故障及解决方法**：

1. **表面点蚀**：若发现叶片表面出现针孔状腐蚀点，通常由局部氯离子浓度过高引起。解决方法：清除腐蚀产物，用细砂纸（400目）打磨至露出金属光泽，然后进行酸洗钝化处理。若点蚀深度超过0.5毫米，需更换部件。

2. **焊缝开裂**：多发生于焊接后未经热处理或热处理不当的情况。解决方法：将焊缝区域打磨干净，重新焊接并立即进行固溶处理。若裂纹延伸至母材，需切除缺陷区域并补焊。

3. **变形**：高温服役后出现翘曲或扭曲变形，通常由温度分布不均或热应力过大引起。解决方法：进行热矫形处理（加热至1000-1050℃，加压矫形后空冷），变形量超过5%的部件建议更换。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防红外线）及阻燃服。在设备运行或刚停机时，**禁止**触碰未冷却工件（表面温度可能超过800℃）。现场必须配备干粉灭火器或二氧化碳灭火器，**严禁**使用水灭火，因水遇高温工件可能瞬间汽化导致爆炸性飞溅。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号≥10），穿防切割手套及防护围裙。切割区域应安装排烟系统，及时排出金属烟尘及有害气体（如臭氧、氮氧化物）。切割火花必须隔离，周围不得放置易燃物品。**禁止**在密闭空间进行切割作业。

**产品损坏或腐蚀后的应急处理**：若发现产品发生严重腐蚀或开裂导致介质泄漏，应立即停机并隔离泄漏区域。操作人员需穿戴防酸服、橡胶手套及护目镜，切断介质源（如燃气、蒸汽）。对于泄漏的高温腐蚀性介质，先用干沙或蛭石围堵，然后使用石灰或碳酸氢钠进行中和，中和后收集至专用容器。废弃物应按照危险废物（HW类，如HW17表面处理废物）进行分类，委托有资质的单位处置，**禁止**随意倾倒或排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Haynes556热轧板时，建议您从以下方面进行评估：首先，确认应用场景是否匹配，该合金专为高温热腐蚀环境设计，若工况以纯氧化或还原性气氛为主，可考虑其他牌号。其次，关注关键性能参数，如抗热腐蚀速率、高温持久强度及PREN值（耐点蚀当量，该合金PREN值约38-42），确保满足技术要求。第三，确认认证要求，船用燃气轮机部件通常需要船级社认证（如CCS、DNV、ABS），请向上海墨钜明确所需认证类型。第四，建议备品备件比例为设备中该部件数量的10%-15%，以应对突发故障。最后，强烈建议您核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分及力学性能，确保材料符合ASTM B435标准。

## 十四、价格标准

Haynes556热轧板价格根据产品规格（厚度、宽度）、采购数量及附加技术要求确定。参考价格范围：厚度3-10毫米规格，单价约为380-520元/公斤；厚度10-30毫米规格，单价约为350-480元/公斤；厚度30-60毫米规格，单价约为320-450元/公斤。批量折扣政策：单批次采购量≥5吨，可享受5%-12%的折扣；≥10吨，折扣幅度可达10%-15%。小批量试样（单批次<100公斤）需加价15%-20%。如需双认证（如船级社+第三方检测）或定制热处理，价格将上浮8%-15%。具体报价请联系曾先生获取精确订单报价，报价有效期15天。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如夹渣、缩孔、成分偏析）导致产品在正常使用条件下失效的，上海墨钜将免费更换或退款，但不包括因使用不当或超规范操作导致的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导服务；如需现场服务，承诺48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、拉伸、硬度、晶粒度）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户备件供应不断档。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。
