# Haynes230冷轧板 重型燃机密封环用抗蠕变公差 产品介绍

## 一、产品概述与适用范围

本产品属于**镍基高温合金**大类，典型牌号为Haynes 230（UNS N06230）。Haynes 230是一种固溶强化型镍铬钨钼合金，专为极端高温及热循环工况设计，具有优异的抗蠕变性能、高温强度及抗氧化性。该合金在760°C至1150°C范围内能够保持稳定的组织结构和力学性能，特别适用于重型燃气轮机热端部件。其核心优势包括：一、在980°C下仍具备较高的抗拉强度和蠕变断裂寿命；二、优异的抗高温氧化性能，氧化增重率低于同类合金；三、良好的冷热加工成形性，可稳定生产高精度冷轧薄板；四、热膨胀系数适中，与陶瓷涂层及热障涂层匹配性好；五、抗热疲劳性能突出，适合频繁启停工况。本产品专门针对重型燃机密封环对尺寸公差及抗蠕变变形的严苛要求进行定制。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）全流程设备，严格执行ASTM B435、AMS 5878及GB/T 14992等国内外标准。所有批次产品均实行全流程工艺可追溯，从原材料入厂到成品出厂执行严格的理化检验和无损检测，确保每一张冷轧板的成分均匀性、板形平直度及尺寸精度满足重型燃机密封环的高端装配要求。

## 三、核心功能

1. **抗高温蠕变功能**：在900°C至1000°C、应力水平70至140MPa条件下，Haynes 230的蠕变断裂寿命显著优于同类合金（典型值：980°C/70MPa下断裂寿命大于100小时），有效防止密封环在长期高温服役中发生塑性变形。

2. **耐高温氧化与腐蚀功能**：合金中铬含量约22%、铝含量约0.3%，在高温下形成致密的Cr2O3氧化膜，结合微量稀土元素（如La）的改性作用，在1000°C下1000小时氧化增重率低于0.5 mg/cm²，有效抵抗燃气中的氧化性及弱腐蚀性气氛。

3. **高尺寸稳定性功能**：通过精确控制冷轧压下量、中间退火制度及最终平整工艺，冷轧板的厚度公差可控制在±0.05mm以内，平直度满足1mm/m以内，确保密封环装配间隙精确、泄漏率低。

4. **抗热疲劳与热循环功能**：合金具有适中的热膨胀系数（20至1000°C平均线膨胀系数约16.5μm/m·°C）及较高的热导率（约8.9 W/m·K），在燃气轮机频繁启停的热冲击下不易产生疲劳裂纹。

5. **良好的焊接与修复功能**：Haynes 230可采用钨极氩弧焊（TIG）及等离子焊进行焊接，焊接接头在焊态下即具有良好的高温性能，无需焊后固溶处理即可满足密封环的组装要求。

## 四、技术特点

**合金设计思路**：Haynes 230以镍为基体，通过添加约22%的铬赋予合金优异的抗氧化和抗腐蚀能力，约14%的钨和2%的钼提供固溶强化效应，显著提高高温强度及蠕变抗力。微量碳（约0.1%）在晶界形成M6C型碳化物，进一步钉扎晶界，抑制高温下的晶界滑移和空洞形核。铝和钛的加入促进γ'相（Ni3(Al,Ti)）的少量析出，辅助强化基体。稀土元素镧（La）的微量添加显著改善氧化膜的附着力和抗剥落性能。

**冶炼工艺**：采用真空感应熔炼（VIM）配合电渣重熔（ESR）双联工艺，有效降低钢中气体含量（氧、氮、氢）及非金属夹杂物，保证合金纯净度。对于特殊要求的批次，可增加真空自耗重熔（VAR）以进一步细化组织、提高致密度和横向性能。

**热处理制度**：供货态为固溶处理态。推荐固溶温度为1175°C至1235°C，保温时间根据板厚确定（一般为每25mm厚度保温1小时），然后快速水淬或快速空冷，以保证合金元素充分固溶并防止有害相（如μ相、Laves相）析出。最终使用前无需进行时效处理。

**显微组织控制**：固溶态组织为单一奥氏体基体，晶粒度控制在ASTM 4至7级之间。晶内及晶界分布有少量细小的一次碳化物（M6C型），无连续网状析出相。严格控制δ相及其他拓扑密排相（TCP相）的析出，确保长期高温服役过程中的组织稳定性。

**无损检测及质量保证**：每张冷轧板均进行100%超声波探伤（UT），检测标准按ASTM A435或GB/T 2970执行，验收等级为A级。同时采用液体渗透检测（PT）对板边及表面缺陷进行检验。光谱分析仪逐张验证化学成分，拉伸及弯曲试验每批次取样，硬度试验逐张进行。所有检测记录及质保书随货提供。

## 五、应用领域

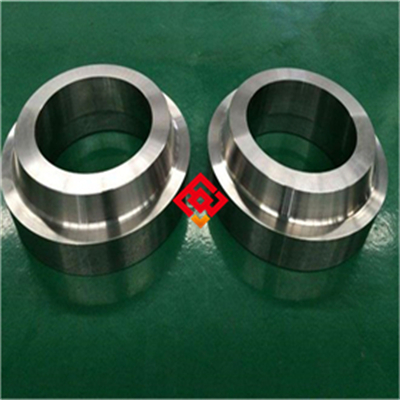

1. **重型燃气轮机制造**：用于制造燃烧室密封环、过渡段密封环及透平静叶密封环等关键部件，要求材料在高温下保持严格的尺寸公差和抗蠕变性能。

2. **航空航天发动机**：用于制造加力燃烧室衬套、涡轮外环及隔热屏等薄壁高温结构件，要求材料兼具抗氧化性和良好的冷成形性。

3. **工业炉窑及热处理设备**：用于制作高温炉的辐射管、马弗炉衬板及热交换器波纹板，要求材料在反复加热冷却下不易变形开裂。

4. **化工及石化高温反应器**：用于制造乙烯裂解炉管、转化炉集合管及高温阀门密封元件，要求材料抗高温氧化和渗碳。

5. **核能及太阳能光热发电**：用于高温气冷堆的换热器部件及熔盐储热系统的密封结构件，要求材料在高温及腐蚀环境中保持长期稳定性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：镍（Ni）：余量；铬（Cr）：20.0至24.0；钨（W）：13.0至15.0；钼（Mo）：1.0至3.0；铁（Fe）：≤3.0；钴（Co）：≤5.0；碳（C）：0.05至0.15；铝（Al）：0.20至0.50；钛（Ti）：≤0.10；锰（Mn）：0.30至1.00；硅（Si）：0.25至0.75；磷（P）：≤0.030；硫（S）：≤0.015；硼（B）：≤0.015；镧（La）：0.005至0.050。

**力学性能（室温，典型值，以实际产品质保书为准）**：抗拉强度（Rm）≥760 MPa；屈服强度（Rp0.2）≥310 MPa；延伸率（A）≥40%；布氏硬度（HB）≤250。高温性能（980°C，典型值）：抗拉强度≥170 MPa；屈服强度≥110 MPa；延伸率≥50%。

**物理性能（典型值）**：密度：8.97 g/cm³；熔点范围：1300°C至1375°C；热导率（20°C）：8.9 W/m·K；（1000°C）：约28.0 W/m·K；电阻率（20°C）：1.25 μΩ·m；线膨胀系数（20至1000°C）：16.5 μm/m·°C；弹性模量（20°C）：211 GPa；（980°C）：约140 GPa。

**耐腐蚀/高温性能**：临界点蚀温度（CPT，在6%FeCl3溶液中）：≥50°C；高温氧化增重率（1000°C/1000h，静态空气中）：≤0.5 mg/cm²；高温持久强度（980°C/70MPa条件下断裂寿命）：≥100小时（典型值）。

**产品规格范围**：冷轧板厚度0.5mm至6.0mm，宽度600mm至1500mm，长度1000mm至4000mm。可接受定制尺寸，最小起订量视规格而定。

**交货状态**：固溶处理态（1175至1235°C固溶，快速空冷或水淬），表面经酸洗或光亮退火处理，表面粗糙度Ra≤1.6μm。

**批次溯源码解读**：编码规则为“MJ-H230-年月-炉号-热处理批号-规格代码”。例如：MJ-H230-202506-12345-HT01-1.5x1200x3000。其中“MJ”代表上海墨钜，“H230”代表牌号，“202506”代表生产年月，“12345”为炉号，“HT01”为热处理批次号，“1.5x1200x3000”为板厚x宽x长。客户可凭批次号向我司索取原厂质保书，质保书包含完整的化学成分、力学性能、无损检测及尺寸检验数据。

## 七、注意事项

1. 避免长期服役在650°C至750°C温度区间，该温度范围内可能析出有害的μ相和Laves相，导致合金韧性和蠕变性能下降。

2. 禁止在含高浓度硫、钒、铅等低熔点金属的腐蚀性气氛中使用，这些元素会破坏合金表面的氧化膜，引发灾难性氧化。

3. 焊接后若需进行消除应力处理，应避免在870°C至980°C范围内长时间保温，该区间易发生碳化物粗化和晶界弱化。

4. 冷轧板在加工过程中具有中等程度的加工硬化倾向，当冷变形量超过15%时，建议进行中间退火（1175°C至1200°C，快速冷却）以恢复塑性。

5. 表面划伤、压痕及机械损伤应严格避免，因为表面缺陷在高温服役中可能成为氧化和裂纹的起始点，影响密封环的使用寿命。

6. 严禁与铜、锌、铅等低熔点金属接触或熔合，这些元素在高温下会沿晶界扩散，导致严重的脆化和失效。

## 八、存储与运输指南

**存储环境要求**：存储温度应控制在-10°C至40°C范围内，相对湿度不超过60%。板材应平放在木质或橡胶垫板上，垫板间距不超过1米，避免与地面直接接触。禁止与酸、碱、盐类化学品、重金属粉末及含硫化合物混存。

**包装规范**：每张冷轧板之间夹入中性防锈纸或聚乙烯薄膜，整体采用塑料薄膜包裹密封，内放干燥剂（硅胶包），外层用木箱或高强度编织袋加固。木箱内壁衬有防潮牛皮纸，箱体标注“防潮”“勿压”“轻放”等标识。

**运输注意事项**：运输过程中应将板材固定牢固，避免滑动和碰撞。车辆必须配备防雨篷布，严禁暴晒和雨淋。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触板材表面，防止压痕和划伤。严禁与腐蚀性物质、散装粉末及尖锐物体混装运输。禁止露天存放，禁止踩踏和抛掷包装件。

## 九、加工操作规范

**切割**：推荐采用精密等离子切割或激光切割。等离子切割参数：电流100至300A（根据板厚调整），切割速度1.5至4.0 m/min，弧压120至160V，使用氮气或氩氢混合气体作为等离子气和保护气。激光切割推荐光纤激光器，功率2至6kW，切割速度根据厚度确定。切割后必须用锉刀或砂轮机打磨去除热影响区氧化皮及毛刺，打磨后表面粗糙度Ra≤3.2μm。禁止使用普通树脂砂轮片，应使用专用不锈钢或高温合金砂轮片，防止铁粉污染导致局部腐蚀。

**焊接（如适用）**：推荐采用钨极氩弧焊（TIG），填充金属牌号选用ERNiCrWMo-1（Haynes 230焊丝）。焊接电流80至180A（直流正接），电弧电压10至15V，焊接速度80至150 mm/min。层间温度控制在100°C以下。保护气体采用纯度≥99.99%的氩气，流量10至15 L/min，背面需通保护气。焊后一般不需要热处理，如必须消除应力，可在1175°C至1200°C进行固溶处理并快速冷却。注意事项：焊接前必须清除焊丝及坡口表面的油污、水分及氧化膜；禁止使用含铅、锌等低熔点元素的焊材；禁止在风速大于2 m/s的环境下焊接。详细操作示意图及焊接工艺参数包请向上海墨钜索取说明书。

**热处理**：固溶处理温度1175°C至1235°C，保温时间按板厚每25mm保温1小时计算，但最短不少于30分钟。冷却方式为快速空冷或水淬，转移时间应控制在30秒以内。注意事项：加热过程中应控制升温速率，防止热应力过大造成变形；炉内气氛应保持中性或微氧化性，避免渗碳或渗氮；禁止在还原性气氛中长时间加热，防止碳化物析出。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：密封环的连接件（如螺栓、卡环）应选用与Haynes 230同材质或更高级别的镍基高温合金（如Inconel 718、Waspaloy），避免使用不锈钢或普通钢连接件，防止高温下因热膨胀系数差异导致松动或应力集中。密封垫片应选用无卤素、无硫的纯石墨垫片或陶瓷纤维垫片，禁止使用含氯或含氟的聚四氟乙烯垫片，以免在高温下释放腐蚀性气体。安装完成后，建议对整个密封组件进行酸洗钝化处理（使用硝酸-氢氟酸混合液，浓度10%至20%，温度40至60°C），以清除表面铁离子污染并形成均匀的钝化膜，之后用去离子水彻底冲洗并干燥。

**日常维护方法**：建议每运行1000小时或每次停机检修时对密封环表面进行目视检查，重点观察是否有氧化皮剥落、裂纹或变形。清洁时使用中性清洗剂或不含氯的碱性清洗剂，配合软布或尼龙刷，禁止使用钢丝刷或含氯溶剂（如三氯乙烯、四氯化碳）。如发现表面有轻微氧化膜增厚，可用细砂纸（400目以上）轻轻打磨后重新进行钝化处理。

**常见故障及解决方法**：

1. **表面点蚀**：通常由局部氯离子或硫化物污染引起。处理措施：清除腐蚀产物，用硝酸-氢氟酸混合液进行局部酸洗，然后彻底冲洗并干燥；检查运行环境中是否存在含氯或含硫介质。

2. **焊缝开裂**：多因焊接热输入过大或层间温度过高导致。处理措施：打磨清除裂纹，采用低热输入TIG焊进行补焊，严格控制层间温度在100°C以下；必要时进行焊后固溶处理。

3. **变形或尺寸超差**：可能由长期高温蠕变或装配应力引起。处理措施：拆下密封环，在专用夹具上进行热校形（加热至1000°C至1100°C，保压冷却），校形后重新进行固溶处理以恢复组织稳定性。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300°C）、面罩及阻燃服，禁止触碰未冷却至室温的工件。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因为高温金属遇水可能引发剧烈蒸汽爆炸或氢爆。热处理炉周边应设置高温警示标志和隔离栏。

**切割加工安全**：操作人员必须佩戴遮光号≥10的焊接面罩，防止弧光灼伤眼睛。切割区域必须配备强力排烟系统，及时排出金属烟尘和臭氧。切割火花应使用防火毯或金属挡板隔离，防止引燃周围可燃物。禁止在切割区域存放易燃易爆物品。

**产品损坏或腐蚀后的应急处理**：一旦发现密封环损坏或严重腐蚀，应立即停机并隔离相关区域，切断燃气或介质源。操作人员必须穿戴防酸防碱防护服、防护手套和护目镜，然后对泄漏介质进行中和（如酸性介质用碳酸氢钠溶液中和）并收集，废弃物按危险废物（HW类，如HW17表面处理废物、HW49其他废物）分类存放。不得随意排放或混入普通垃圾。泄漏现场用大量水冲洗后，用pH试纸检测中性方可开放。所有废弃物应交由具有资质的危废处理机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据实际应用场景匹配度进行选型。对于重型燃机密封环，应重点关注以下参数：高温蠕变断裂寿命（980°C/70MPa）、高温抗拉强度（980°C）、氧化增重率（1000°C/1000h）及板材厚度公差（±0.05mm）。可计算合金的PREN值（耐点蚀当量，PREN = Cr + 3.3Mo + 16N，对于Haynes 230约为22+3.3*2+0≈28.6），以评估其在含氯环境下的耐点蚀能力。建议客户要求上海墨钜提供原厂质保书，并可根据需要委托第三方检测机构（如SGS、BV）进行性能复验，验证化学成分、力学性能及高温持久性能。对于有船级社认证（如DNV、Lloyd's）或NACE MR0175/ISO 15156认证要求的项目，请在下单时特别说明。

## 十四、价格标准

Haynes 230冷轧板的价格根据牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间为每公斤350元至650元人民币（含税，含出厂运费）。批量采购可享受折扣：单批次采购量≥5吨，可享5%至12%的折扣；≥10吨，折扣幅度可达10%至15%。小批量试样（单批次≤100公斤）价格通常上浮15%至20%。如附加要求包括双认证（如NACE+船级社）、第三方检测（SGS/BV）、特殊热处理或定制尺寸公差，需根据实际工作量加收5%至15%的费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（非使用不当或加工错误）导致失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导服务；如需现场服务，承诺在48小时内安排工程师抵达客户现场。

**检测服务**：可根据客户要求安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、拉伸、硬度、尺寸）费用由上海墨钜承担。特殊检测项目（如高温持久、蠕变、氧化试验）费用双方协商。

**备品保障**：本产品停产后五年内，仍提供同质替代产品或定制加工服务，确保客户备件供应不中断。

**售后响应**：质量相关问题2小时内回复，48小时内出具初步解决方案。紧急问题可拨打曾先生私人电话13472787990。
