# Haynes188锻板火箭发动机推力室用高温探伤产品介绍

## 一、产品概述与适用范围

本产品属于钴基高温合金大类，典型牌号为Haynes188。Haynes188是一种以钴为基体、通过固溶强化和碳化物析出强化相结合的耐高温合金，专为极端高温与高应力环境设计。该合金在980℃至1095℃范围内仍能保持较高的抗拉强度和持久性能，同时具备优异的抗高温氧化和抗热腐蚀能力。产品核心优势包括：一、在1095℃以下具有出色的高温强度与抗蠕变性能；二、抗高温氧化性能优异，氧化增重率低；三、热疲劳抗力高，适用于剧烈温度循环工况；四、良好的焊接与冷热加工性能，便于制造复杂结构件；五、可满足超声波探伤等严格无损检测要求，确保材料内部质量。本产品主要适用于火箭发动机推力室、航天发动机热端部件、燃气轮机燃烧室衬套、高温隔热屏等需承受极端热负荷的场合。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等核心装备，能够稳定生产高品质钴基高温合金。公司严格执行ASTM、AMS及GB等国内外标准，全流程工艺可追溯，每批次产品均附带原厂质保书，确保材料成分、性能与探伤等级可查可控。

## 三、核心功能

Haynes188锻板具备以下核心功能：

一、耐高温氧化能力：在980℃至1095℃空气环境下，氧化增重率低于0.05 mg/cm²·h（典型值，以实际产品质保书为准），长期使用表面形成致密氧化膜，有效阻挡氧气渗透。

二、抗高温蠕变与持久性能：在980℃、100MPa应力条件下，持久寿命可达100小时以上（典型值，以实际产品质保书为准），适用于长时间承受高应力的热端部件。

三、良好的热疲劳抗力：在20℃至1095℃循环加热冷却条件下，循环寿命显著优于镍基合金，适合火箭发动机推力室等频繁启停工况。

四、优异的高温塑性：在1050℃至1200℃范围内，热加工塑性良好，可进行锻造、轧制等成形操作，冷加工后可通过中间退火恢复塑性。

五、满足高温探伤要求：锻板可达到ASTM E192或AMS 2175标准中的AA级探伤等级，内部无裂纹、夹杂、气孔等缺陷，确保在极端工况下不发生突发性失效。

## 四、技术特点

**合金设计思路**：Haynes188以钴为基体，主要强化元素包括镍（Ni）、铬（Cr）、钨（W）和碳（C）。其中镍稳定奥氏体基体，铬提供抗氧化和抗腐蚀能力，钨通过固溶强化提高高温强度，碳与铬、钨形成M₆C和M₂₃C₆型碳化物（M代表金属元素，如铬、钨等），在晶界与晶内弥散分布，有效阻碍位错运动和晶界滑移，从而提升高温持久性能。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，确保合金成分均匀、气体含量低、非金属夹杂物少。对于探伤等级要求极高的产品，可进一步采用真空自耗重熔（VAR）精炼，使材料内部致密度和纯净度达到最优。

**热处理制度**：典型固溶处理温度为1180℃±10℃，保温时间按厚度计算（通常每25mm保温1小时），随后快速冷却（水淬或强风冷）。固溶处理后，合金组织为单相奥氏体基体加少量未溶解碳化物，不进行专门时效处理，以保持最佳的高温塑性及抗蠕变性能。

**显微组织控制**：固溶后晶粒度控制在ASTM 3~7级（典型值，以实际产品质保书为准），碳化物呈细小颗粒状均匀分布于晶内和晶界，避免连续网状碳化物析出。通过控制终锻温度和变形量，可进一步优化晶粒尺寸和碳化物分布，提升综合性能。

**无损检测及质量保证**：每张锻板均按ASTM E192或AMS 2175标准进行超声波探伤（UT），检测灵敏度可达直径0.8mm平底孔当量。同时配套涡流探伤（ET）和液体渗透检测（PT）检查表面缺陷。化学成分采用直读光谱仪（OES）分析，力学性能按ASTM E8/E21标准测试。

## 五、应用领域

- **航天火箭发动机**：用于推力室身部、喷注器面板、燃气导管等高温高压部件，承受燃烧室燃烧气体直接冲刷与热辐射。

- **燃气轮机热端部件**：用于燃烧室衬套、过渡段、喷嘴导向叶片等，在1000℃以上高温下长期运行。

- **高温热处理设备**：用于炉管、马弗罩、热电偶保护管等，承受反复加热与冷却。

- **核反应堆结构件**：用于高温气冷堆中的热交换器及支撑构件，具备抗辐照和抗高温腐蚀能力。

- **石油化工高温装置**：用于裂解炉管、转化炉集气管等，抵抗含硫、含碳气氛的高温腐蚀。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际产品质保书为准）**：

碳（C）: 0.05~0.15；硅（Si）: ≤0.40；锰（Mn）: ≤0.50；磷（P）: ≤0.015；硫（S）: ≤0.015；铬（Cr）: 20.0~24.0；镍（Ni）: 20.0~24.0；钨（W）: 13.0~16.0；铁（Fe）: ≤3.0；钴（Co）: 余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度（Rm）: ≥860 MPa；屈服强度（Rp0.2）: ≥380 MPa；延伸率（A）: ≥30%；硬度（HRB）: ≤95；冲击功（Akv）: ≥60 J。

**高温力学性能（980℃典型值，以实际产品质保书为准）**：

抗拉强度（Rm）: ≥180 MPa；屈服强度（Rp0.2）: ≥120 MPa；延伸率（A）: ≥40%；持久强度（100h）: ≥100 MPa。

**物理性能（典型值，以实际产品质保书为准）**：

密度: 9.0 g/cm³；熔点: 1310~1380℃；热导率（20℃）: 12.5 W/(m·K)；热导率（1000℃）: 25.0 W/(m·K)；电阻率（20℃）: 1.05 μΩ·m；线膨胀系数（20~1000℃）: 16.5×10⁻⁶/℃；弹性模量（20℃）: 210 GPa。

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）**：

氧化增重率（1095℃，100h）: ≤0.10 mg/cm²·h；抗热腐蚀（含硫气氛，900℃）: 腐蚀速率 ≤0.05 mm/年；高温持久强度（980℃，100h）: ≥100 MPa；热疲劳抗力（20~1095℃循环）: ≥500次至出现裂纹。

**产品规格范围**：

锻板厚度: 5~200mm；宽度: 500~3000mm；长度: 1000~6000mm。可定制其他尺寸及异形锻件。

**交货状态**：

固溶处理（1180℃水淬）+ 表面酸洗或磨光。可根据客户要求提供半精加工或精加工表面。

**批次溯源码解读**：

编码规则示例：MJ-H188-2405-ESR-01-HT01-SP200。其中“MJ”代表上海墨钜；“H188”代表牌号Haynes188；“2405”代表生产年月（2024年5月）；“ESR”代表电渣重熔工艺；“01”代表炉号；“HT01”代表热处理批号；“SP200”代表规格代码（厚度200mm）。客户可通过编码向上海墨钜索取完整的原厂质保书，包含成分、性能、探伤及尺寸检验数据。

## 七、注意事项

一、Haynes188在760℃至870℃温度区间长期服役时，可能出现σ相（一种脆性金属间相）析出，导致室温塑性下降，应避免在此温度区间长时间保温。

二、焊接后若未进行固溶处理，焊缝热影响区可能产生应力腐蚀开裂倾向，建议焊后立即进行1180℃固溶处理并快速冷却。

三、加工硬化倾向显著，冷加工后硬度升高明显，若需进一步冷变形，必须安排中间退火（1180℃/30min/水淬），否则易产生裂纹。

四、表面划伤或凹坑在高温服役时会成为氧化或热疲劳裂纹的萌生源，加工及搬运过程中应使用软质垫材并避免金属硬物接触。

五、禁止在含硫、含氯的高温气氛中长期使用，否则会加速高温腐蚀，导致材料快速失效。

六、焊接时严禁使用含铅、含锌或含锡的焊材或辅料，低熔点金属会引发高温脆性开裂（液态金属脆化）。

## 八、存储与运输指南

**存储环境要求**：存放于干燥室内，温度范围0~40℃，相对湿度上限为60%。地面应铺设木质或橡胶垫板，禁止直接接触水泥地面。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：锻板表面涂覆防锈油或气相防锈纸，外层包裹塑料薄膜，内置干燥剂袋（硅胶或分子筛），最外层采用木箱或编织袋封装。木箱内部加泡沫板固定，防止运输中晃动。

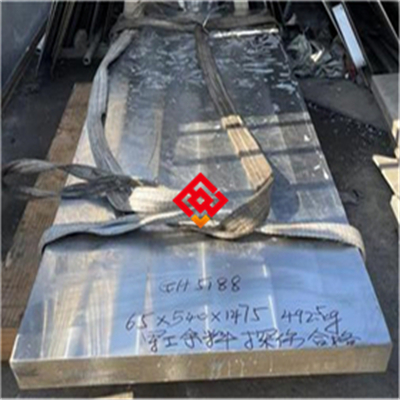

**运输注意事项**：采用平板车或集装箱运输，锻板平放并多点固定，防止滑动。运输过程中必须覆盖防水篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或软质吊具，禁止钢丝绳直接接触锻板表面，防止压痕或划伤。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或跌落锻板；禁止使用铁锤直接敲击表面。

## 九、加工操作规范

**切割**：

推荐采用带锯切割（锯条材质M42或更高，线速度15~25m/min，进给量0.01~0.05mm/齿）或等离子切割（电流100~300A，切割速度200~600mm/min）。切割后热影响区必须打磨去除至少1mm。禁止使用普通砂轮片切割，因砂轮片中的杂质可能嵌入材料表面，引发高温腐蚀。如需高精度切割，可选用激光或水刀切割。

**焊接（如适用）**：

推荐焊接方法为钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号为Haynes188同质焊丝（ER188）。焊接电流：TIG法80~180A，MIG法150~300A；电压：TIG法10~16V，MIG法20~30V；焊接速度：50~200mm/min。层间温度控制在100℃以下。保护气体为99.99%纯氩，流量10~20L/min。焊后必须进行固溶处理（1180℃/1h/水淬），消除焊接残余应力并恢复组织均匀性。注意事项：焊接前母材表面必须彻底清洁，去除油脂、氧化皮及水分；禁止在通风不良环境下焊接，氩气保护不足会导致焊缝氧化。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理温度1180℃±10℃，保温时间按厚度每25mm保温1小时计算，保温后快速水淬。水淬时水温应低于30℃，工件入水速度要快，确保冷却均匀。禁止采用炉冷或空冷，否则碳化物会沿晶界大量析出，降低塑性和抗腐蚀能力。如需消除冷加工硬化，可采用中间退火（1180℃/30min/水淬）。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、垫片等）材质应选用与Haynes188同级别或更高等级的钴基或镍基合金（如Haynes230、Inconel718），避免使用低合金钢或不锈钢，防止高温下发生接触腐蚀。密封垫片应选用不含卤素（氟、氯、溴等）的纯石墨垫片或陶瓷纤维垫片，含卤素垫片在高温下会释放腐蚀性气体。安装完成后，整体进行酸洗钝化处理（酸洗液：10%硝酸+3%氢氟酸，60℃/30min），去除表面氧化皮及污染物，再用去离子水冲洗干净并干燥。

**日常维护方法**：每运行500小时或每次停机后，检查表面有无裂纹、变色、变形或点蚀。清洁时使用中性或弱碱性清洗剂（pH值7~9），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。清洗后用软布擦干，必要时涂覆防锈油。长期停用前，表面应涂覆防锈油并密封包装。

**常见故障及解决方法**：

一、表面点蚀：检查服役环境中是否含有氯离子或硫化物，如存在，应加强密封或更换环境；对已产生点蚀的部位，用细砂纸打磨去除腐蚀层，重新酸洗钝化。

二、焊缝开裂：如裂纹为横向，多为焊接应力未消除，需重新进行固溶处理；如裂纹为纵向，可能是填充金属选择不当或层间温度过高，应更换填充金属并控制层间温度在100℃以下。

三、变形：高温服役时发生塑性变形，多为设计应力超出材料持久强度，应重新核算工况应力，或增加壁厚、改进冷却结构。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩（遮光号≥10）及阻燃工作服。禁止在工件未冷却至室温前徒手触碰。现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能发生剧烈蒸汽爆炸或氢脆开裂。

**切割加工安全**：切割时佩戴防护面罩（遮光号≥5），安装局部排烟系统，防止金属粉尘和烟气吸入。火花隔离距离≥5米，周围不得放置易燃物。禁止在封闭空间内进行等离子或激光切割，必须保持良好通风。

**产品损坏或腐蚀后的应急处理**：如发现产品出现裂纹、泄漏或严重腐蚀，立即停机并隔离该部件，切断介质源。人员应穿戴耐酸防化服、防酸碱手套和护目镜，防止接触泄漏的高温介质。泄漏介质应根据其性质（酸性或碱性）采用中和剂（如碳酸氢钠或稀醋酸）中和，并收集至专用容器。废弃物按危险废物（HW类）分类，委托有资质的处置单位处理，不得随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据具体应用场景匹配度进行选型。对于火箭发动机推力室等极端高温工况，需重点核验高温持久强度（980℃/100h值）和探伤等级（AA级）。关键性能参数包括：PREN值（耐点蚀当量，Haynes188的PREN约为30~35），高温持久强度，以及抗氧化增重率。如有船级社认证（如CCS、DNV、ABS）或NACE MR0175标准要求，应在订单中明确。建议核对上海墨钜原厂质保书中的实测数据，并要求提供第三方检测报告（如SGS、BV）以验证性能。备品备件比例建议按实际消耗量的10%~15%储备，确保设备维护及时。

## 十四、价格标准

Haynes188锻板价格根据厚度、宽度、长度及探伤等级不同而有所差异。参考价格区间为：厚度≤50mm规格，每吨800~1200元/kg；厚度50~150mm规格，每吨1000~1500元/kg；厚度≥150mm规格，每吨1200~1800元/kg。如需附加双认证、第三方检测或定制热处理，价格上浮10%~20%。批量折扣：采购量≥5吨可享5%~12%折扣；小批量试样（≤100kg）加价通常上浮15%~20%。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏离、内部裂纹、非金属夹杂物超标）导致失效的，免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导；如需现场服务，48小时内工程师抵达。

**检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍提供同质替代或定制加工服务。

**售后响应**：质量问题2小时内回复，48小时内出初步方案。
