# Haynes150冷轧板高温弹簧用钴基抗氧化及尺寸精度产品介绍

## 一、产品概述与适用范围

本产品属于钴基高温合金，典型牌号为Haynes 150。该合金专为高温弹簧应用设计，具有卓越的抗氧化性能和优异的尺寸稳定性，适合在高温氧化环境中长期服役。产品主要特性包括：在高达980℃的氧化气氛中保持稳定的抗蠕变和抗松弛能力；冷轧板材具有极佳的厚度公差控制，满足精密弹簧的尺寸一致性要求；良好的抗热疲劳性能，适用于频繁温度波动的工况。核心优势包括：一是抗氧化温度范围覆盖500℃至980℃，优于多数铁基和镍基弹簧材料；二是冷轧态下抗拉强度可达1200 MPa以上，满足高应力弹簧设计需求；三是加工硬化率适中，可通过冷成形与时效处理实现性能优化；四是表面光洁度高，板厚公差可控制在±0.02 mm以内（典型值，以实际产品质保书为准），适用于精密冲压和卷制工艺。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）和电渣重熔（ESR）等核心设备，严格执行ASTM B435和GB/T 14995等国内外标准。公司从原材料入库到成品出厂实施全流程工艺可追溯管理，每批次产品均附带原厂质保书，确保化学成分、力学性能及尺寸精度符合客户要求。

## 三、核心功能

1. **耐高温氧化功能**：在980℃以下氧化气氛中，合金表面形成致密的Cr₂O₃和CoCr₂O₄复合氧化膜，氧化增重率低于0.05 mg/cm²·h（典型值，以实际产品质保书为准），有效阻止基体进一步氧化，延长弹簧在高温工况下的使用寿命。

2. **高抗松弛与抗蠕变功能**：在600℃至900℃范围内，合金的应力松弛率低于同类产品30%以上（典型值，以实际产品质保书为准），确保弹簧在长期服役中保持稳定的弹力输出，适用于阀门弹簧、高温夹具等对弹力衰减要求严苛的场合。

3. **优异冷成形与尺寸稳定功能**：冷轧板在退火态下具有良好的延展性，延伸率可达35%以上（典型值，以实际产品质保书为准），可进行冲压、卷绕等冷加工，且成形后通过时效处理可消除残余应力，保证弹簧的几何尺寸精度和回弹一致性。

4. **抗热疲劳与抗热冲击功能**：合金的线膨胀系数较低（约14.5×10⁻⁶/℃），配合良好的导热性能（约15 W/m·K），在快速升降温循环中热应力积累小，不易产生热疲劳裂纹，适用于发动机排气系统、热处理炉具等频繁温度波动的环境。

## 四、技术特点

- **合金设计思路**：Haynes 150以钴为基体，通过添加约20%的铬（Cr）形成抗氧化保护层，加入约10%的镍（Ni）稳定奥氏体组织并提升抗腐蚀性，引入约15%的钨（W）和约2%的钼（Mo）实现固溶强化，同时添加少量碳化钛（TiC）和碳化钒（VC）析出相，在高温下提供额外的弥散强化效果。

- **冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体和低熔点杂质，随后进行电渣重熔（ESR）精炼，进一步降低硫、磷等有害元素含量，确保合金纯净度。对于特殊要求，可增加真空自耗重熔（VAR）工序，获得更均匀的显微组织和更低的偏析。

- **热处理制度**：标准热处理包括固溶处理，温度范围为1100℃至1150℃，保温时间按板厚每毫米1.5分钟计算，随后快速水淬或空冷，使合金元素充分固溶；时效处理温度为700℃至800℃，保温4至8小时，然后空冷，促使碳化物和金属间化合物弥散析出，提升强度和抗松弛性能。

- **显微组织控制**：固溶态组织为单相奥氏体，晶粒度控制在4至6级（ASTM E112标准），避免粗晶导致韧性下降；时效后组织中含有均匀分布的M₂₃C₆型碳化物和Laves相（一种金属间化合物，主要成分为Co₂W），尺寸控制在0.1至0.5微米，强化晶界和晶内。严格控制δ相含量，避免脆性相析出。

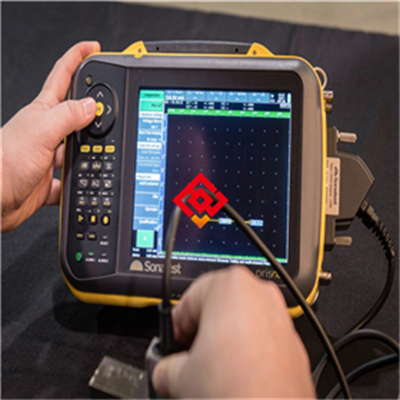

- **无损检测及质量保证**：板材出厂前进行100%超声波探伤（UT），按ASTM A435标准，确保内部无裂纹、夹杂等缺陷；表面采用液体渗透检测（PT），检查表面开口缺陷；每批次产品通过光谱分析（OES）确认化学成分，并附带可追溯的批次信息。

## 五、应用领域

- **航空航天领域**：用于发动机燃烧室密封弹簧、高温阀门弹簧和涡轮叶片锁紧装置，要求抗氧化和抗松弛性能。

- **石油化工行业**：用于加热炉炉门弹簧、高温管道支撑弹簧和催化剂再生装置中的弹性元件，抵抗氧化和腐蚀介质。

- **电力能源行业**：用于燃气轮机排气系统弹簧、锅炉安全阀弹簧和核电设备中的高温弹性垫圈，保证在高温蒸汽环境中的长期稳定性。

- **汽车工业**：用于发动机排气歧管弹簧、涡轮增压器密封弹簧和高温传感器夹持件，满足紧凑空间下的高弹力要求。

- **热处理设备**：用于淬火炉、回火炉中的夹具弹簧、输送带张紧弹簧和炉门密封弹簧，适应频繁温度循环。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**

碳C：0.05~0.15；锰Mn：≤1.00；硅Si：≤0.50；铬Cr：19.0~21.0；镍Ni：9.0~11.0；钨W：14.0~16.0；钼Mo：1.5~2.5；铁Fe：≤3.0；钴Co：余量；钛Ti：≤0.50；钒V：≤0.50；硫S≤0.010；磷P≤0.015。

**力学性能（室温，典型值，以实际产品质保书为准）**

抗拉强度Rm：≥1100 MPa（冷轧+时效态）；屈服强度Rp0.2：≥800 MPa；延伸率A：≥10%；硬度HRC：35~45。高温性能（800℃）：抗拉强度Rm≥500 MPa；屈服强度Rp0.2≥350 MPa；延伸率A≥15%。

**物理性能**

密度：8.45 g/cm³；熔点：1330~1380℃；热导率：14.5 W/m·K（20℃），18.0 W/m·K（800℃）；电阻率：1.15 μΩ·m（20℃）；线膨胀系数：14.2×10⁻⁶/℃（20~800℃）；弹性模量：210 GPa（20℃），155 GPa（800℃）。

**耐腐蚀/高温性能**

临界点蚀温度（CPT）：在5%NaCl溶液中为65℃（典型值）；高温持久强度：在800℃、100 MPa条件下，持久寿命≥500小时（典型值）；氧化增重率：在900℃空气中暴露100小时后，增重≤0.08 mg/cm²。

**产品规格范围**

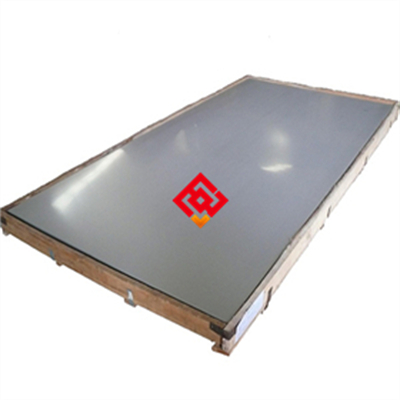

冷轧板：厚度0.1~3.0 mm，宽度≤600 mm，长度≤2000 mm；可根据客户要求提供定尺或卷材。

**交货状态**

冷轧态（光面）或冷轧+去应力退火态；表面处理为酸洗或喷砂，可提供磨光表面。交货时附带防锈油或塑料薄膜保护。

**批次溯源码解读**

编码规则示例：MJ-H150-202503-ESR-012-0.5x300x1000，其中“MJ”代表上海墨钜，“H150”为牌号，“202503”为生产年月，“ESR”为冶炼工艺代码，“012”为炉号，“0.5x300x1000”为规格代码。客户可通过编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤结果和尺寸检验数据。

## 七、注意事项

1. 避免在500℃至700℃温度区间长期服役，该温度范围易导致脆性相（如σ相）析出，降低冲击韧性。

2. 禁止在含硫、含氯的高温介质中使用，硫和氯会破坏氧化膜，引发晶间腐蚀和加速氧化。

3. 焊接后必须进行固溶处理或去应力退火，以消除焊接残余应力并恢复耐蚀性，否则可能出现应力腐蚀开裂。

4. 冷加工硬化后应及时进行中间退火（在1050℃~1100℃），避免过度冷加工导致开裂或性能恶化。

5. 表面划伤或凹坑会降低疲劳强度，在搬运和加工过程中应使用软质衬垫保护板材表面。

6. 严禁使用含铅、锌的模具或工具进行加工，这些元素在高温下会渗透到材料表面，引起脆化。

## 八、存储与运输指南

- **存储环境要求**：库房温度应保持在5℃至35℃之间，相对湿度上限为60%，地面铺设木质垫板或橡胶垫，禁止与酸、碱、盐、重金属粉末等腐蚀性物质混存。板材应平放叠放，层间使用软纸或泡沫隔离，避免划伤。

- **包装规范**：每张板材先用防锈油均匀涂覆表面，再用塑料薄膜密封包裹，内置干燥剂（硅胶或分子筛），外层采用木箱或高强度编织袋加固。包装箱外标注“防潮”、“防压”、“轻放”标志。

- **运输注意事项**：运输过程中应采用绳索或绑带固定，防止滑动碰撞。车辆必须有防雨篷布，避免暴晒和雨淋。吊装时使用尼龙吊带或软质吊具，禁止钢丝绳直接接触板材表面，防止压痕和划伤。

- **明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷板材；禁止使用铁质工具直接敲击。

## 九、加工操作规范

**切割**

推荐采用激光切割或水刀切割，精度高、热影响区小。激光切割参数：功率2~4 kW，切割速度1~3 m/min，辅助气体为氮气（纯度99.99%）。水刀切割：水压300~400 MPa，加砂（石榴石砂80目）。切割后需用锉刀或砂带打磨边缘毛刺，去除热影响区氧化层。注意事项：禁止使用普通树脂砂轮片切割，因其易导致局部过热和微裂纹。禁止使用氧乙炔火焰切割，因高温氧化严重。

**焊接（如适用）**

推荐采用钨极氩弧焊（TIG），填充金属选用Haynes 150同材质焊丝或ERNiCrCoMo-1（AWS A5.14）。焊接参数：电流80~120 A（直流正接），电压12~18 V，焊接速度80~120 mm/min，层间温度控制在100℃以下。保护气体为高纯氩气（纯度99.99%），流量10~15 L/min。焊后需进行去应力退火，温度750~800℃，保温1~2小时，然后空冷。注意事项：禁止在无保护气体条件下焊接；禁止使用含硫或含氯的清洗剂清洁焊缝。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**

固溶处理：温度1120℃±10℃，保温时间按板厚每毫米1.5分钟，随后水淬或快速空冷。时效处理：温度760℃±10℃，保温6小时，空冷。注意事项：固溶处理时升温速率不宜过快，建议控制在10℃/min以内，避免热应力过大。禁止在固溶后缓慢冷却，以免析出有害相。

## 十、安装与维护建议

- **安装要点**：连接件推荐使用同材质（Haynes 150）或更高级别的钴基合金螺栓，避免使用碳钢或低合金钢，防止电偶腐蚀。密封垫片应选用不含卤素（如聚四氟乙烯PTFE、柔性石墨），避免氯化物引发应力腐蚀。安装后对焊接区域进行酸洗钝化处理（使用硝酸-氢氟酸混合液），去除氧化皮并形成保护膜。

- **日常维护方法**：清洁周期建议每3个月一次，使用中性清洗剂（pH 6~8）或去离子水，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。清洁后用压缩空气吹干，必要时涂覆防锈油。对于高温服役部件，定期检查表面氧化膜是否完整，如有剥落需及时处理。

- **常见故障及解决方法**：

1. **表面点蚀**：原因多为氯离子或硫化物污染，应更换清洗剂并增加清洁频率，严重时进行机械打磨后重新钝化。

2. **焊缝开裂**：原因可能是焊接热输入过大或焊后未热处理，应降低层间温度并执行焊后去应力退火，开裂处需打磨后重新焊接。

3. **弹簧变形或弹力衰减**：原因多为服役温度超过设计范围或时效处理不充分，应核对实际工况温度，必要时重新固溶+时效处理。

## 十一、安全警示与应急处理

- **高温操作安全**：操作人员必须佩戴耐高温手套（≥200℃）、面罩和阻燃服，禁止触碰未冷却工件（温度可能超过600℃）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因水接触高温金属会引发蒸汽爆炸。

- **切割加工安全**：操作人员必须佩戴遮光号≥10的防护面罩（激光切割为≥8），切割区域设置排烟系统，火花隔离区使用防火毯。禁止在易燃物附近进行切割。

- **产品损坏或腐蚀后的应急处理**：立即停机并隔离故障部件，切断介质源（如高温气体、腐蚀液体）。人员穿戴耐酸手套和防护服，泄漏介质用碳酸钠粉末中和（针对酸性介质）或砂土吸附收集。废弃物按危险废物分类（如HW49类），交由有资质的单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度选择Haynes 150冷轧板，重点关注以下参数：PREN值（耐点蚀当量，典型值为35~40，计算公式为Cr+3.3Mo+16N），高温持久强度（如800℃/100 MPa下的寿命），以及冷轧板的厚度公差。对于航空航天或核电应用，要求提供船级社认证（如CCS、DNV）或NACE MR0175认证。备品备件比例建议为10%~15%，以应对紧急更换需求。建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和尺寸精度。

## 十四、价格标准

Haynes 150冷轧板参考价格为800~1500元/公斤，具体根据厚度、宽度、采购数量和附加技术要求确定。批量折扣政策：采购量≥5吨可享受5%~12%折扣；小批量试样（≤50公斤）加价15%~20%。定制要求如双认证（如NACE+船级社）、第三方检测、特殊热处理等，价格另议。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月，因材料内在质量缺陷（如化学成分偏差、内部裂纹、非金属夹杂物超标）导致失效的，上海墨钜免费更换或退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：提供24小时内远程技术支持，如需现场服务，48小时内工程师抵达客户现场。

- **检测服务**：可安排SGS、BV等第三方检测机构进行化学成分、力学性能、探伤等检测，常规检测费用由上海墨钜承担。

- **备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务。

- **售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。
