# Hastelloy X热轧板燃气轮机过渡段用耐高温及公差

## 一、产品概述与适用范围

本产品属于镍基高温合金大类，典型牌号为Hastelloy X（UNS N06002）。该合金是一种通过固溶强化和碳化物析出强化相结合的镍-铬-铁-钼系高温合金，在高温环境下具有卓越的抗氧化性和抗蠕变性能，长期使用温度范围可达650℃至900℃，短时使用温度可至1095℃。产品专为燃气轮机过渡段（Transition Piece）设计，能够承受燃烧室出口高温燃气的高温冲击和热循环应力，同时满足严格的尺寸公差要求（热轧板厚度公差可达±0.15mm以内）。核心优势包括：一、在900℃以下具备优异的高温强度与持久寿命；二、抗燃气轮机燃烧环境中的热腐蚀和氧化剥落；三、良好的冷热加工成形性，可进行冲压、弯曲和焊接；四、热轧板表面质量稳定，尺寸精度高，减少后续机加工余量；五、批次间性能一致性好，满足燃气轮机长周期运行可靠性要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有从真空感应熔炼（VIM）到电渣重熔（ESR）的全流程特种冶炼能力，配备精密热轧机组和连续热处理生产线，严格执行ASTM B435、AMS 5536及GB/T 14995等国内外标准。所有产品从熔炼到成品实施全流程工艺可追溯，每批次均保留原始熔炼记录、热处理曲线和检测数据，确保交付产品性能稳定可靠。

## 三、核心功能

一、耐高温氧化功能：在900℃空气环境中连续暴露1000小时后，氧化增重率低于0.5mg/cm²，表面形成致密的Cr₂O₃和NiCr₂O₄保护膜，有效阻止氧的进一步扩散。

二、抗热腐蚀能力：在燃气轮机燃烧环境中，含硫、钒、钠等腐蚀性介质的高温燃气环境下，Hastelloy X通过高铬含量（20.5~23.0wt%）和适量钼（8.0~10.0wt%）的协同作用，抵抗热腐蚀速率低于0.1mm/年。

三、高温强度与抗蠕变性能：在816℃、100MPa应力条件下，持久寿命不低于100小时（典型值），满足燃气轮机过渡段承受高温高压燃气冲击的工况需求。

四、良好的冷热加工性能：合金可在1150℃至1200℃范围内进行热轧成形，也可在室温下进行冷弯和冲压，加工硬化速率适中，适合制造复杂形状的薄壁结构件。

五、焊接性能优良：采用钨极氩弧焊（TIG）或等离子焊，匹配Hastelloy X同质填充丝，焊缝金属抗裂性好，焊后无需强制热处理即可获得良好的接头性能。

## 四、技术特点

合金设计思路：Hastelloy X通过镍基奥氏体基体提供高温强度，铬元素（20.5~23.0wt%）赋予抗氧化和抗热腐蚀能力，钼元素（8.0~10.0wt%）增强固溶强化效果并提升抗蠕变性能，铁元素（17.0~20.0wt%）平衡成本与性能，微量钴（1.0~2.0wt%）和钨（0.2~1.0wt%）进一步强化基体。碳含量控制在0.05~0.15wt%之间，形成弥散的M₆C和M₂₃C₆型碳化物（M代表金属元素），在晶界处起到强化作用。

冶炼工艺：采用真空感应熔炼（VIM）初炼，随后进行电渣重熔（ESR）二次精炼，有效降低气体含量（氧≤20ppm，氮≤50ppm）和非金属夹杂物级别，确保合金纯净度。热轧板坯经均匀化退火后，在1200℃左右进行多道次热轧，终轧温度不低于950℃，随后快速空冷。

热处理制度：固溶处理温度为1175℃±15℃，保温时间按板厚每毫米1.5~2.0分钟计算，但不少于30分钟，随后快速空冷或水冷。固溶处理后合金组织为单一奥氏体相，晶粒度控制在ASTM 4~7级之间，碳化物均匀分布在晶内和晶界。

显微组织控制：通过控制固溶温度和冷却速度，避免有害的σ相和μ相析出。碳化物类型以M₆C为主，少量M₂₃C₆，尺寸控制在0.5~3μm之间，分布均匀。晶界碳化物呈断续颗粒状，避免连续网状分布，以保持良好韧性和抗蠕变性能。

无损检测及质量保证：热轧板逐张进行超声波探伤（按ASTM A435标准，灵敏度等级不低于C级），表面进行液体渗透检测（按ASTM E165标准）。每批次抽取试样进行光谱分析（OES）验证化学成分，拉伸和硬度测试按ASTM E8/E18标准执行。所有检测数据录入批次质量档案，客户可通过批次编号追溯原始数据。

## 五、应用领域

一、燃气轮机行业：用于制造燃烧室过渡段（Transition Piece），连接燃烧室出口与涡轮进口，承受高温燃气冲刷和热循环应力。

二、航空航天领域：用于制造加力燃烧室衬套、尾喷管及火焰稳定器等高温结构件。

三、石油化工行业：用于制造乙烯裂解炉管、辐射段炉管及高温反应器内件，服役温度可达900℃。

四、工业炉窑行业：用于热处理炉的炉辊、马弗罐和辐射管，要求高温抗氧化和尺寸稳定性。

五、核能领域：用于高温气冷堆（HTGR）中的部分结构件，要求长期在800℃以上环境中保持力学性能。

## 六、产品详细参数

化学成分（wt%，典型范围）：碳C:0.05~0.15；锰Mn:≤1.00；硅Si:≤1.00；磷P:≤0.030；硫S:≤0.015；铬Cr:20.5~23.0；钴Co:1.0~2.0；钼Mo:8.0~10.0；钨W:0.2~1.0；铁Fe:17.0~20.0；镍Ni:余量。

力学性能（室温典型值）：抗拉强度Rm≥690MPa；屈服强度Rp0.2≥320MPa；延伸率A≥35%；硬度HBW≤220。816℃高温力学性能（典型值）：抗拉强度Rm≥340MPa；屈服强度Rp0.2≥175MPa；延伸率A≥40%。

物理性能：密度8.23g/cm³（20℃）；熔点范围1295~1380℃；热导率（20℃）11.2W/(m·K)，（500℃）16.3W/(m·K)，（900℃）23.5W/(m·K)；电阻率（20℃）1.18μΩ·m；线膨胀系数（20~100℃）13.1×10⁻⁶/K，（20~500℃）15.2×10⁻⁶/K，（20~900℃）17.5×10⁻⁶/K；弹性模量（20℃）205GPa。

耐腐蚀/高温性能：900℃空气中氧化1000小时，氧化增重率≤0.5mg/cm²；816℃/100MPa条件下持久寿命≥100小时（典型值）；临界点蚀温度（CPT）在含氯离子环境中≥50℃（按ASTM G48方法E测定）。

产品规格范围：热轧板厚度2.0~60mm，宽度600~2000mm，长度1000~6000mm。可协商供应更大尺寸。

交货状态：固溶处理态（1175℃固溶+快速空冷），表面经酸洗去除氧化皮，提供酸洗表面或磨光表面（Ra≤3.2μm）。

批次溯源码解读：编码规则为MJ-HX-年月-炉号-热批号-规格代码。例如：MJ-HX-202503-ESR15-HT23-12.0×1500×3000。其中MJ为上海墨钜缩写，HX代表Hastelloy X，202503为生产年月，ESR15为电渣炉号，HT23为热处理批次号，12.0×1500×3000为板厚×宽×长（mm）。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤结果和热处理曲线。

## 七、注意事项

一、避免在600~800℃长期服役：该温度区间为σ相和μ相析出的敏感温度范围，长期暴露会导致材料脆化和蠕变性能下降。如必须在此温度区间使用，建议缩短检修周期并定期进行金相检查。

二、禁止接触含硫、卤素的高温环境：在高温下（>800℃）接触含硫气体（如SO₂、H₂S）或卤素（Cl₂、F₂）会加速合金的晶间腐蚀和应力腐蚀开裂。

三、焊接后应进行固溶处理：对于厚壁结构件或复杂焊缝，建议焊后进行1175℃固溶处理以消除焊接应力和恢复组织均匀性。薄板（≤3mm）焊接可免去焊后热处理，但需控制层间温度≤150℃。

四、加工硬化后需中间退火：冷加工变形量超过15%时，应进行中间退火（1175℃/空冷）以恢复塑性，避免继续加工导致开裂。

五、表面划伤和压痕需打磨修整：热轧板表面的划伤、压痕和凹坑会降低疲劳强度，尤其在燃气轮机过渡段承受热循环载荷时，表面缺陷可能成为裂纹萌生源。建议在安装前进行目视检查并打磨修整至Ra≤6.3μm。

六、热轧板厚度公差敏感：对于厚度要求严格的过渡段部件，建议在订购时明确公差等级（如±0.15mm），上海墨钜可根据客户要求进行精密磨光加工。

## 八、存储与运输指南

存储环境要求：室内存储，温度范围-10~45℃，相对湿度上限不超过70%。板材应放置在木质或橡胶垫材上，距地面高度不低于200mm，避免直接接触水泥地面。禁止与酸、碱、盐类化学品及重金属粉末（如锌粉、铜粉）混存，防止电化学腐蚀。

包装规范：热轧板采用中性防锈纸包裹后，外层用塑料薄膜密封，内部放置干燥剂（硅胶或分子筛，用量按每立方米≥200g）。多张板材叠放时，层间需用牛皮纸或无纺布隔离。外包装采用免熏蒸胶合板木箱或钢带加固编织袋，木箱内壁衬有泡沫缓冲层。

运输注意事项：板材在运输车厢内需用尼龙绑带固定，避免滑动和碰撞。车顶应有防雨篷布覆盖，禁止暴晒和雨淋。吊装时使用尼龙吊带或带有橡胶护套的钢丝绳，禁止钢丝绳直接接触板材表面，防止压痕和划伤。板材长度超过4米时，需使用平衡梁进行起吊。

明确标注禁止行为：禁止与腐蚀性物质（酸、碱、盐、硫化物等）混放；禁止露天存放；禁止踩踏、抛掷或拖拽板材；禁止使用铁锤敲击板材表面；禁止在板材表面进行焊接接地作业，防止电弧灼伤。

## 九、加工操作规范

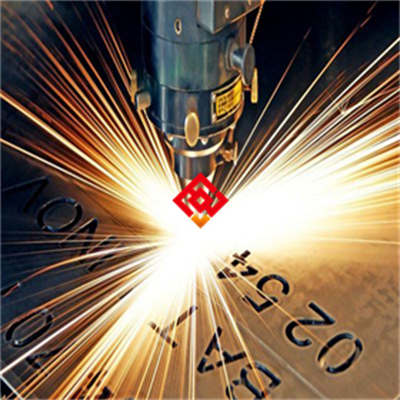

切割：推荐采用等离子切割（切割电流200~400A，切割速度500~1500mm/min，使用氮气或氩氢混合气体作为保护气）或带锯切割（锯条齿距4~6齿/英寸，切割速度20~40m/min，冷却液为水基乳化液）。厚度小于10mm的薄板可采用激光切割（功率≥4kW，切割速度1~3m/min，辅助气体为氮气或氧气）。切割后需用角磨机清除切割边缘的氧化皮和熔渣，打磨至露出金属光泽。禁止使用普通树脂砂轮片进行切割，因其高温会引入杂质和热裂纹。

焊接：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号为Hastelloy X同质焊丝（如ERNiCrMo-2，AWS A5.14标准）。焊接参数：TIG焊接电流80~200A，电压12~16V，焊接速度80~200mm/min；MIG焊接电流150~300A，电压20~28V，焊接速度200~400mm/min。保护气体为纯氩（纯度≥99.99%）或氩+2%氢气混合气体，流量12~20L/min。层间温度控制在150℃以下。焊后按需要进行1175℃固溶处理（保温时间按每毫米1.5分钟计算，不少于30分钟，快速空冷）。注意事项：焊接前必须清理焊接区域，去除油污、水分和氧化皮；禁止使用含硫或含氯的清洗剂；禁止在焊缝区进行强制水冷。

热处理：固溶处理温度1175℃±15℃，保温时间按板厚每毫米1.5~2.0分钟，但不少于30分钟，快速空冷或水冷。如需消除应力，可采用900℃×1小时+空冷的去应力退火。注意事项：加热和冷却过程中应避免板材变形，可使用夹具固定；禁止在热处理过程中接触含硫或含铅的气氛；冷却速度不足会导致碳化物在晶界连续析出，降低韧性和抗腐蚀性能。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件（螺栓、螺母、垫圈）推荐使用同材质Hastelloy X或更高级别镍基合金（如Inconel 625），避免使用不锈钢或碳钢连接件，防止高温下接触腐蚀。密封垫片应选用无石棉、无卤素的陶瓷纤维垫片或膨胀石墨垫片，禁止使用含氯丁橡胶或聚四氟乙烯（PTFE）垫片，因高温下会释放腐蚀性气体。安装前用丙酮或无水乙醇清洁配合表面，安装后对焊缝和热影响区进行酸洗钝化处理（酸洗液配方：硝酸15~20%+氢氟酸3~5%，余量水，温度50~60℃，时间10~20分钟），然后彻底冲洗并用压缩空气吹干。

日常维护方法：每运行1000小时或每季度进行一次目视检查，重点检查焊缝、弯角处和表面有无裂纹、变形和氧化剥落。清洁周期为每半年一次，使用中性清洗剂（pH值6~8）或去离子水冲洗表面，禁止使用含氯、含硫的清洗剂。对于表面轻微氧化层，可采用不锈钢丝刷或不锈钢丝绒进行清理。长期停用前，在表面涂覆防锈油（推荐使用不含卤素的矿物基防锈油）。

常见故障及解决方法：

一、表面点蚀：表现为局部出现针孔状腐蚀坑，多由表面沉积含氯盐垢引起。处理方法：用不锈钢丝刷清除腐蚀产物，用硝酸溶液（10~15%）进行钝化处理，然后冲洗干燥。如点蚀深度超过板厚10%，建议更换部件。

二、焊缝开裂：通常为热疲劳裂纹或应力腐蚀裂纹。处理方法：用角磨机清除裂纹区域（开U型坡口），预热至200℃后进行补焊，焊后立即进行去应力退火（900℃×1小时/空冷）。如裂纹延伸至母材，需评估是否更换。

三、变形翘曲：由热循环应力或安装应力引起。处理方法：在冷态下使用液压矫平机进行矫平，矫平后检查尺寸公差。如变形量超过允许范围，可进行热矫平（加热至900℃后加压矫平，然后缓冷）。

## 十一、安全警示与应急处理

高温操作安全：在进行焊接、热处理或高温工况下操作时，必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号≥10）和阻燃服（材质为阻燃棉或芳纶）。禁止在未冷却的工件（温度≥100℃）上进行任何接触操作。现场必须配备干粉灭火器（规格≥4kg）和二氧化碳灭火器（规格≥5kg），严禁使用水灭火，因高温金属遇水可能引发蒸汽爆炸或热应力开裂。

切割加工安全：操作人员必须佩戴防护面罩（等离子切割推荐遮光号≥12，激光切割推荐遮光号≥8）和防噪声耳塞（噪声≥85dB时）。加工区域必须配备排烟系统，及时抽除切割产生的金属烟尘和有害气体（如臭氧、氮氧化物）。火花隔离区应使用防火布或金属挡板，距离可燃物≥3米。

产品损坏或腐蚀后的应急处理：如发现燃气轮机过渡段出现贯穿性裂纹或严重腐蚀泄漏，应立即停机并隔离该部件。关闭燃料和空气供应阀门，切断高温介质源。操作人员必须穿戴防酸防碱手套、护目镜和防护服（材质为丁基橡胶或氯丁橡胶），避免接触泄漏的高温燃气或腐蚀性介质。如泄漏介质为高温气体，应使用惰性气体（如氮气）进行吹扫稀释。如涉及酸碱性介质，应使用碳酸氢钠（酸性介质）或稀乙酸（碱性介质）进行中和处理，然后将废液收集至专用容器。废弃物按危险废物（HW类，如HW06有机溶剂废物、HW17表面处理废物）分类处置，交由有资质的环保处理公司处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户从以下维度评估产品与应用的匹配度：一、应用场景匹配度：确认服役温度范围（长期≤900℃）和介质环境（含硫、卤素浓度）；二、关键性能参数：对于燃气轮机过渡段，重点核对高温持久强度（816℃/100MPa）和氧化增重率（900℃/1000h）；三、尺寸公差要求：对于热轧板，明确厚度公差等级（如±0.15mm）和平面度要求（如≤3mm/m）；四、认证要求：如涉及船用或核电领域，需确认是否提供船级社认证（如DNV、BV、Lloyd's）或NACE MR0175/ISO 15156认证；五、备品备件比例：建议首批订购时额外采购10~15%的备品，用于检修更换和试制损耗。客户在收货时应核对上海墨钜原厂质保书，确认化学成分、力学性能和探伤结果是否与合同一致。如对性能有更高要求，可要求提供第三方检测报告（如SGS、BV）进行验证，相关费用由上海墨钜承担常规项目。

## 十四、价格标准

本产品价格根据型号（Hastelloy X）、牌号（UNS N06002）、规格尺寸（厚度、宽度、长度）、采购数量及附加技术要求综合确定。参考价格区间：厚度3~10mm热轧板，采购量1~2吨，参考价180~250元/公斤；厚度10~30mm热轧板，参考价160~220元/公斤；厚度30~60mm热轧板，参考价190~260元/公斤。批量折扣政策：采购量≥5吨，可享受5~12%折扣；≥10吨，可享受10~18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15~20%。如需双认证（如船级社+第三方检测）、定制热处理（如特殊固溶温度或时效处理）或精密磨光表面，价格相应上浮5~15%。提示：具体报价请联系曾先生获取精确订单报价，实际价格以当日原材料市场价格和订单要求为准。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离标准、热处理组织不合格）导致产品失效的，上海墨钜免费更换或全额退款。

技术资料：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接参数和热处理曲线）。

技术支持：提供24小时内远程技术指导（电话、视频或邮件）；如需现场服务，承诺48小时内安排工程师抵达客户现场。

检测服务：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担。客户指定非常规检测项目（如高温持久、蠕变、腐蚀试验）需另行协商费用。

备品保障：本产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备维护需求得到满足。

售后响应：质量问题投诉在2小时内由专业工程师回复，48小时内出具初步解决方案。对于紧急情况，可安排加急物流补发替换材料。
