# Hastelloy C22冷轧板制药反应釜用抗点蚀尺寸精度

## 一、产品概述与适用范围

本产品属于哈氏合金（Hastelloy）大类，典型牌号为Hastelloy C22（UNS N06022）。该合金是一种镍基耐腐蚀合金，专为制药反应釜等高洁净、高抗腐蚀环境设计，具有优异的抗点蚀、缝隙腐蚀和应力腐蚀开裂能力。其适用温度范围从低温-196℃至高温约400℃（在氧化性介质中可短时承受更高温度），在湿氯气、次氯酸盐、硫酸、盐酸、磷酸及有机酸等强腐蚀介质中表现卓越。核心优势包括：一、极高的抗点蚀当量值（PREN大于65），显著优于316L和C276；二、冷轧板表面光洁度可达Ra≤0.4μm（微米），满足制药行业GMP（药品生产质量管理规范）要求；三、尺寸公差控制在±0.05mm以内，适配精密反应釜内衬及搅拌桨叶；四、无磁性，避免对药物成分的磁干扰；五、焊接性能优良，焊后无需强制热处理即可保持耐蚀性。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）和电渣重熔（ESR）设备，严格执行ASTM B575和GB/T 15007标准，全流程工艺可追溯。公司专注于哈氏合金系列产品的研发与供应，在制药、化工、海洋工程等领域积累了丰富经验，可为客户提供定制化的板材尺寸和表面处理方案。

## 三、核心功能

1. **抗点蚀与缝隙腐蚀能力**：Hastelloy C22在含氯离子（Cl⁻）环境中，临界点蚀温度（CPT）可达到85℃以上（在3.5% NaCl溶液中测试，典型值），远高于普通不锈钢。其抗点蚀当量PREN（Pitting Resistance Equivalent Number）按公式Cr+3.3Mo+16N计算，典型值大于65，能有效抵抗制药反应釜中盐酸、氯化物等介质引发的局部腐蚀。

2. **耐强氧化性介质腐蚀**：合金中高含量的铬（约22%）和钼（约13%）使其在湿氯气、次氯酸盐和硝酸等强氧化性环境中保持钝化膜稳定，腐蚀速率低于0.1mm/年（典型值，在65%硝酸中测试）。

3. **高尺寸精度与表面质量**：冷轧板厚度公差控制在±0.05mm以内，平面度≤2mm/m，表面粗糙度Ra≤0.4μm，无划伤、凹坑等缺陷，确保反应釜内衬的密封性和药液纯净度。

4. **良好的冷热加工性能**：该合金在退火态下具有优异的塑性，可进行冷弯、冲压、卷圆等成型加工，冷加工后通过中间退火可恢复塑性，避免加工硬化导致的开裂风险。

## 四、技术特点

**合金设计思路**：Hastelloy C22通过提高铬含量（约22%）和钼含量（约13%）并添加钨（约3%），优化了镍基固溶体基体的耐蚀性。铬提供氧化性介质中的钝化能力，钼增强抗还原性介质腐蚀和抗点蚀能力，钨进一步提升在高温含氯环境中的稳定性，同时控制铁含量（约3%）以降低第二相析出风险。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体和有害杂质，随后进行电渣重熔（ESR）精炼，进一步降低硫、磷含量，提高材料纯净度，确保板材无夹杂物、气孔等冶金缺陷。

**热处理制度**：冷轧板交货态为固溶退火态，固溶温度控制为1120℃±10℃，保温时间按板厚计算（每毫米保温2分钟），随后快速水淬，以获得单一奥氏体组织，避免σ相（一种脆性金属间相）析出。

**显微组织控制**：固溶态组织为均匀的奥氏体晶粒，晶粒度控制在ASTM 5~8级，无有害析出相（如碳化物、σ相）。通过控制终轧温度和退火工艺，确保板材无δ相（一种铁素体相）残留，保持优良的韧性和耐蚀性。

**无损检测及质量保证**：每张冷轧板均进行超声波探伤（UT），按ASTM A578 C级验收，确保无分层、裂纹等内部缺陷；表面进行液体渗透检测（PT），确保无微裂纹；化学成分通过光谱分析（OES）验证，确保符合UNS N06022标准。

## 五、应用领域

- **制药行业**：用于反应釜内衬、搅拌桨叶、管道及阀门，接触盐酸、硫酸及有机合成中间体，确保药液无金属离子污染。

- **精细化工**：用于氯化反应器、氧化塔、换热器，处理湿氯气、次氯酸盐等强腐蚀介质。

- **环保工程**：用于烟气脱硫（FGD）系统中的吸收塔、喷嘴，抵抗含氯酸性冷凝液的腐蚀。

- **海洋工程**：用于海水淡化设备、海底管道附件，耐受高浓度氯离子的点蚀攻击。

- **食品加工**：用于酱油、醋等调味品生产设备，避免铁离子污染导致变色。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：镍Ni：余量（约57%）；铬Cr：22.0；钼Mo：13.0；钨W：3.0；铁Fe：3.0；钴Co：≤2.5；碳C：≤0.010；硅Si：≤0.08；锰Mn：≤0.50；磷P：≤0.020；硫S：≤0.010。

**力学性能（室温，典型值，以实际质保书为准）**：抗拉强度Rm≥690 MPa；屈服强度Rp0.2≥310 MPa；延伸率A≥45%；硬度HRB≤100（或HV≤230）；冲击功（V型缺口，室温）≥120 J。

**物理性能**：密度8.69 g/cm³；熔点1325~1370℃；热导率（20℃）10.1 W/(m·K)，（100℃）12.3 W/(m·K)；电阻率（20℃）1.20 μΩ·m；线膨胀系数（20~100℃）12.4×10⁻⁶/℃；弹性模量（20℃）206 GPa。

**耐腐蚀性能**：临界点蚀温度CPT≥85℃（在3.5% NaCl溶液中，ASTM G48方法E测试）；高温持久强度（400℃，1000小时）≥150 MPa（典型值）；氧化增重率（400℃空气中，100小时）≤0.05 mg/cm²。

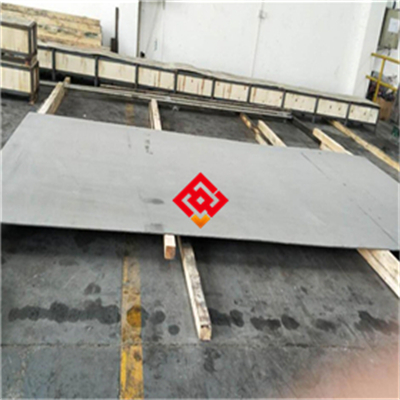

**产品规格范围**：冷轧板厚度0.5~6.0mm，宽度1000~1500mm，长度2000~4000mm。可定制其他尺寸（如窄带、圆片），最小起订量1张。

**交货状态**：固溶退火态，表面经酸洗钝化处理，表面粗糙度Ra≤0.4μm，板面覆贴PE保护膜。

**批次溯源码解读**：编码规则为“MJ-HC22-年月-炉号-退火批号-规格代码”，例如“MJ-HC22-202503-1234-HT05-3.0×1250×2500”。其中“MJ”代表上海墨钜，“HC22”代表牌号Hastelloy C22，“202503”表示2025年3月生产，“1234”为炉号，“HT05”为热处理批号，“3.0×1250×2500”为厚度×宽度×长度。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

1. 避免在650~850℃温度区间长期服役，该区间易析出σ相和μ相，导致材料脆化和耐蚀性下降。如遇此工况，需重新固溶处理。

2. 禁止与铜、银、锌等低熔点金属接触或焊接，防止形成低熔点共晶导致热裂纹。

3. 焊接后若需在强氧化性介质中使用，建议进行固溶退火（1120℃水淬）以恢复最佳耐蚀性。对于薄板（≤3mm）TIG（钨极氩弧焊）焊接，若保护气体纯度足够，可免热处理。

4. 冷加工（如折弯、冲压）时，若变形量超过15%，需进行中间退火（1120℃水淬）以避免加工硬化导致开裂。禁止在未退火状态下进行大变形量加工。

5. 表面划伤或磕碰会破坏钝化膜，成为点蚀诱发源。搬运和安装时必须使用软质吊带和衬垫，严禁使用钢丝绳直接接触板面。

## 八、存储与运输指南

**存储环境要求**：存储温度-20~40℃，相对湿度≤60%，地面铺设木质或橡胶垫板，禁止与酸、碱、重金属粉末、氯化物（如食盐）等腐蚀性物质混存。室内存放，避免阳光直射。

**包装规范**：每张冷轧板先用中性防锈纸包裹，外层覆盖塑料薄膜并放入干燥剂（硅胶包），然后装入木箱或钢带加固的编织袋。木箱内壁衬泡沫板防震，包装外标注“防潮”“易碎”标识。

**运输注意事项**：运输时板材应平放固定于托盘，使用软质捆扎带，禁止钢丝绳直接接触板面。车厢必须防雨、防暴晒，加盖篷布。吊装时使用吊带或真空吸盘，严禁抛掷或拖拽。

**禁止行为**：禁止与腐蚀性物质混放；禁止露天存放（即使有防雨布）；禁止踩踏或抛掷板材；禁止使用硬质工具敲击表面。

## 九、加工操作规范

**切割**：推荐使用等离子切割（电流150~250A，速度0.5~1.0m/min）或激光切割（功率2~4kW，辅助气体氮气纯度99.99%）。切割后需用不锈钢专用砂轮片打磨去除热影响区氧化皮，打磨深度至少0.2mm。禁止使用普通碳钢砂轮片，防止铁离子污染导致点蚀。

**焊接**：推荐TIG焊（钨极氩弧焊）或MIG焊（熔化极惰性气体保护焊）。填充金属选用ERNiCrMo-10（牌号如Hastelloy C22焊丝）。TIG参数：电流80~150A（直流正接），电压10~15V，焊接速度100~200mm/min；层间温度≤100℃；保护气体为99.99%氩气，流量10~15L/min。焊后若在强氧化性介质中使用，建议进行1120℃固溶退火+水淬。注意事项：焊前需清除母材和焊丝表面油污、水分；禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶处理温度1120℃±10℃，保温时间按板厚每毫米2分钟计算（例如3mm板保温6分钟），然后快速水淬（水温≤40℃）。时效处理一般不适用于本合金（固溶态为最佳耐蚀态）。注意事项：加热时需控制升温速率≤200℃/h，防止热应力变形；水淬时板面需均匀入水，禁止局部冷却。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：推荐使用与Hastelloy C22同材质或更高级别（如Hastelloy C276）的连接件（螺栓、法兰），避免异种金属接触导致电偶腐蚀。密封垫片应选用聚四氟乙烯（PTFE）或膨胀石墨，禁止使用含卤素（氯、氟）的垫片，防止应力腐蚀开裂。安装后，若表面有油污或焊渣，需用中性清洗剂（不含氯离子）清洗，然后进行酸洗钝化（推荐使用硝酸-氢氟酸混合液，20% HNO₃+5% HF，50℃浸泡15分钟），最后用去离子水冲洗干燥。

**日常维护方法**：清洁周期建议每季度一次，使用中性清洗剂（如pH 6~8的工业清洁剂）或去离子水，严禁使用含氯漂白剂或强酸强碱。清洁后用软布擦干，检查表面有无点蚀、变色或划伤。对于暴露在腐蚀环境中的部件，可定期（每年）涂覆防锈油（如凡士林基防锈油）。

**常见故障及解决方法**：一、表面点蚀：若发现针孔状腐蚀，首先停机隔离介质，用不锈钢刷清除腐蚀产物，然后用硝酸钝化液（20% HNO₃）擦拭，干燥后涂覆防锈油。若点蚀深度超过板厚10%，建议更换板材。二、焊缝开裂：检查焊接参数是否合理（层间温度、保护气体），用渗透检测（PT）确认裂纹范围，打磨清除裂纹后重新焊接，焊后进行固溶处理。三、板材变形：因热应力或机械应力导致平面度超标，可进行校平处理（如辊式校平机），校平后重新检测尺寸和表面质量。

## 十一、安全警示与应急处理

**高温操作安全**：进行固溶处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥200℃）、面罩（遮光号≥10）和阻燃服。禁止触碰未冷却至室温的工件（表面温度可高达600℃）。现场灭火器应配备干粉型或二氧化碳型，严禁使用水灭火（高温金属遇水可能引发爆溅）。

**切割加工安全**：切割时操作人员必须佩戴防护面罩（遮光号≥8，防弧光及飞溅）和防尘口罩（防金属粉尘）。车间需配备排烟系统，及时排出切割产生的金属烟尘。火花隔离：切割区域周围1米内不得有易燃物（如油布、纸张），地面铺设防火毯。

**产品损坏或腐蚀后的应急处理**：若发现反应釜内衬穿孔导致介质泄漏，立即停机并隔离泄漏区域，切断介质源（关闭阀门）。操作人员穿戴耐酸防护服、防酸碱手套和护目镜，使用吸附材料（如硅藻土）收集泄漏介质，中和处理（如用碳酸钠中和酸液），废弃物按危险废物（HW类，如HW34废酸）分类收集，委托有资质单位处置。禁止直接排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

首先根据应用场景匹配度选择牌号：Hastelloy C22适用于强氧化性含氯环境，若介质为纯还原性酸（如稀盐酸）可考虑C276，若为高温高浓度硫酸可考虑C2000。关键性能参数需核对：抗点蚀当量PREN值（≥65）、高温持久强度（400℃下≥150 MPa）、表面粗糙度（Ra≤0.4μm）及尺寸公差（±0.05mm）。认证要求：制药行业需提供FDA（美国食品药品监督管理局）或GMP符合性声明，化工行业可能要求NACE MR0175（抗硫化物应力腐蚀）认证，出口需ISO 9001及船级社认证（如DNV、BV）。建议备品备件比例按10~15%采购，避免因停机等待补货影响生产。强烈建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及耐腐蚀测试结果。

## 十四、价格标准

Hastelloy C22冷轧板参考价格区间：厚度0.5~2.0mm规格，单价约350~500元/公斤；厚度2.1~6.0mm规格，单价约320~450元/公斤。价格因尺寸、采购数量及附加技术要求浮动。批量折扣政策：采购量≥5吨可享5~12%折扣；≥10吨可享12~18%折扣。小批量试样（≤100公斤）加价规则：通常上浮15~20%。特殊要求（如双认证、第三方检测、定制热处理）需额外收费，具体报价请联系曾先生获取精确订单报价。价格随镍、铬等原材料市场波动，建议以当日询价为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如非加工导致的裂纹、分层、成分偏差）导致失效的，上海墨钜免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损探伤报告、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程指导（电话、视频）；如需现场服务（如焊接工艺调试、故障诊断），48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、力学、硬度、点蚀测试）费用由上海墨钜承担。特殊检测（如高温持久、应力腐蚀）需协商费用。

**备品保障**：该牌号停产后五年内，仍可提供同质替代材料（如Hastelloy C276或C2000）或按原图纸定制加工，确保客户备件供应。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案（如补货、退换、技术指导）。
