# GH5188热轧板燃烧室火焰筒用钴基耐热合金产品介绍

## 一、产品概述与适用范围

GH5188是一种以钴为基体、添加大量铬、镍、钨等合金元素的固溶强化型钴基耐热合金，属于典型的高温合金大类。该牌号在国内外标准中对应多种命名，如 Haynes 188、UNS R30188等。GH5188热轧板专用于航空发动机、燃气轮机燃烧室火焰筒、过渡段、隔热屏等高温结构部件，能够在高达980℃至1100℃的极端热环境下长期服役，短时使用温度可达1200℃。产品核心优势包括：优异的高温强度与抗蠕变性能，在1000℃时仍保持较高承载能力；卓越的抗高温氧化和热腐蚀能力，表面形成致密氧化膜有效阻止进一步氧化；良好的冷热加工塑性，便于冲压、弯曲、焊接等成形工艺；稳定的组织稳定性，长期高温服役后不易析出有害相；以及较低的热膨胀系数，有利于与陶瓷涂层或异种金属的匹配连接。该合金特别适用于承受剧烈热循环、燃气冲刷和热应力集中的燃烧室关键部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及高温合金材料研发、冶炼、轧制、精密加工与销售的高新技术企业，拥有从真空感应熔炼（VIM）、电渣重熔（ESR）到热轧、冷轧、热处理的全流程生产线，严格执行ASTM B435、GB/T 14995、AMS 5608等国内外标准，产品通过ISO 9001质量管理体系认证，全工艺过程可追溯，确保每一批次材料的成分均匀性、组织致密性和性能稳定性。公司长期为航空航天、能源电力、石油化工、舰船制造等领域提供高品质特种合金材料。

## 三、核心功能

GH5188热轧板具备以下核心功能：

1. **耐高温氧化与热腐蚀**：在1000℃空气中连续氧化100小时，氧化增重率低于0.5 mg/cm²，表面形成以Cr₂O₃和少量CoCr₂O₄尖晶石为主的致密氧化层，有效阻挡氧、硫、氯等腐蚀介质的侵入，适用于含硫燃气及海洋性气氛环境。

2. **高温强度与抗蠕变**：在980℃、30 MPa应力条件下，持久寿命超过100小时，延伸率大于10%；在1000℃时抗拉强度仍可达到150 MPa以上，显著优于同类镍基合金，满足火焰筒对高温承载和抗变形的要求。

3. **抗热疲劳与抗循环冲击**：由于钴基合金具有较高的再结晶温度和良好的韧性，GH5188在1000℃至室温的急冷急热循环中表现出优异的抗热疲劳开裂能力，热循环寿命可达数千次以上。

4. **良好冷热加工成形性**：在800℃至1150℃温度区间内，合金具有优良的热塑性，可进行热轧、热弯、冲压等成形；冷态下也可进行剪切、冲孔、弯曲等操作，加工硬化速率适中，便于制造复杂形状的薄壁火焰筒部件。

## 四、技术特点

### 合金设计思路

GH5188合金的设计以钴为基体，利用钴的高熔点（1495℃）和面心立方结构稳定性，保证高温下组织不发生相变。主要合金元素中，铬（Cr）含量约22%，形成Cr₂O₃保护膜并提供固溶强化；镍（Ni）含量约22%，稳定奥氏体组织并提高韧性；钨（W）含量约14%，通过固溶强化显著提升高温强度和抗蠕变性能；此外添加微量镧（La）或锆（Zr）以改善氧化膜的附着力。碳含量控制在0.05%~0.15%，形成少量碳化物强化晶界。

### 冶炼工艺

采用真空感应熔炼（VIM）初炼，确保低气体含量和纯净度；随后进行电渣重熔（ESR）精炼，去除夹杂物并细化铸态组织，使硫含量控制在0.010%以下，氧含量低于20 ppm。对于更高要求的产品，可增加真空自耗重熔（VAR）工序，进一步提高组织均匀性和致密度。

### 热处理制度

GH5188通常以固溶态供货。推荐固溶处理温度为1175℃~1200℃，保温时间按厚度每毫米1~2分钟计算，随后快速水淬或空冷，使碳化物充分溶解并获得均匀的单相奥氏体组织。不进行时效处理，因为该合金为固溶强化型，时效反而可能析出有害相降低韧性。

### 显微组织控制

固溶态组织为等轴奥氏体晶粒，晶粒度通常控制在4~7级。晶界处均匀分布少量M₆C型碳化物（主要是Co₃W₃C型），有利于钉扎晶界、提高高温蠕变强度。应避免晶粒粗大（小于3级）或出现连续网状碳化物，否则会降低塑性和疲劳寿命。通过控制热轧终轧温度和变形量，可优化组织均匀性。

### 无损检测及质量保证

每张热轧板均进行100%超声波探伤（UT），按照ASTM A435或GB/T 2970标准，检测灵敏度为φ2mm平底孔当量，确保无分层、夹杂、裂纹等内部缺陷。表面进行液体渗透检测（PT），检验表面裂纹、折叠等缺陷。光谱分析仪逐批验证化学成分，室温及高温力学性能测试按批次取样。每件产品附带可追溯的质保书，记录冶炼炉号、热处理批号、检测数据。

## 五、应用领域

1. **航空航天**：航空发动机燃烧室火焰筒、过渡段、隔热屏、加力燃烧室部件，承受1200℃以下高温燃气直接冲刷和剧烈热循环。

2. **燃气轮机发电**：工业燃气轮机燃烧室衬套、火焰稳定器、喷嘴挡板，要求长期在900℃~1050℃下抗蠕变和热疲劳。

3. **石油化工**：乙烯裂解炉辐射段管材、高温转化炉内件，用于高温含硫、含碳气氛环境。

4. **舰船动力**：船用燃气轮机热端部件，耐海洋性盐雾和高温联合腐蚀。

5. **核能工程**：高温气冷堆堆芯支撑结构、热交换器部件，耐中子辐照和高温氦气环境。

6. **金属热处理**：高温炉马弗罩、炉辊、料盘等工装夹具，要求反复加热冷却不氧化变形。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）：**

碳C：0.05~0.15；铬Cr：20.0~24.0；镍Ni：20.0~24.0；钨W：13.0~15.0；铁Fe：≤3.0；锰Mn：≤1.25；硅Si：0.20~0.50；磷P：≤0.015；硫S：≤0.015；镧La：0.03~0.12；钴Co：余量。

**力学性能（室温典型值，以实际质保书为准）：**

抗拉强度Rm：≥860 MPa；屈服强度Rp0.2：≥380 MPa；延伸率A：≥45%；硬度：≤90 HRB（固溶态）；冲击功Akv：≥80 J。高温性能（980℃典型值）：抗拉强度Rm：≥150 MPa；屈服强度Rp0.2：≥90 MPa；延伸率A：≥30%。

**物理性能（典型值）：**

密度：9.13 g/cm³；熔点：1330℃~1380℃；热导率（1000℃）：28.5 W/(m·K)；电阻率（室温）：1.15 μΩ·m；平均线膨胀系数（20℃~1000℃）：16.5×10⁻⁶/℃；弹性模量（室温）：225 GPa。

**耐腐蚀/高温性能：**

抗氧化性：1000℃空气中100小时氧化增重率≤0.5 mg/cm²；高温持久强度：980℃/30 MPa条件下持久寿命≥100小时；抗热腐蚀：在含Na₂SO₄+NaCl混合盐膜条件下，900℃腐蚀速率≤0.1 mm/年。

**产品规格范围：**

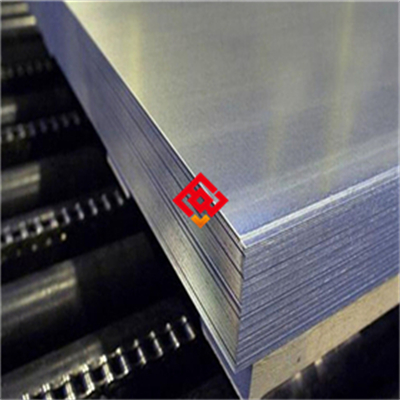

热轧板厚度：1.5 mm~12 mm；宽度：600 mm~2000 mm；长度：1000 mm~6000 mm。可定制特殊尺寸，如异形板、卷板。

**交货状态：**

固溶处理（1175℃~1200℃水淬或空冷）+酸洗表面。表面粗糙度Ra≤3.2 μm，边缘经倒角处理，无毛刺。

**批次溯源码解读：**

编码规则示例：MJ-GH5188-202506-ESR2315-HT08-3.0×1500×3000。其中：MJ代表上海墨钜；GH5188为牌号；202506为生产年月（2025年6月）；ESR2315为电渣炉号及锭号；HT08为热处理批号；3.0×1500×3000为厚度×宽度×长度（mm）。客户可通过此编码向上海墨钜索取完整原厂质保书，包含化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **避免长期服役于815℃~980℃区间**：该温度范围易析出σ相（FeCr型）和μ相（Co₇W₆型），导致材料脆化、冲击韧性下降，应尽量避开此温度区间长期使用或选择更高温度固溶处理。

2. **禁止接触含硫、含氯高温介质**：在高温下，硫、氯会破坏表面氧化膜，引发加速腐蚀（硫化腐蚀或活性氧化），严重时导致部件穿孔失效。

3. **焊接后必须进行固溶处理**：焊接热影响区会析出碳化物并造成组织不均，焊接后应在1175℃~1200℃固溶处理，水淬快冷，恢复均匀组织并消除残余应力。

4. **加工硬化后需中间退火**：冷加工变形量超过15%时，材料硬度上升、塑性下降，应进行中间退火（1150℃~1180℃，空冷）恢复塑性，避免开裂。

5. **表面划伤和凹坑应避免**：划伤会成为高温氧化和疲劳裂纹的起源点，搬运和加工过程中应使用软质垫材，禁止金属工具直接敲击表面。

6. **禁止与铜、锌、铅等低熔点金属接触**：高温下这些金属会沿晶界扩散，引起晶间脆化（液态金属脆化），导致部件突然断裂。

## 八、存储与运输指南

**存储环境要求：** 产品应存放于干燥、通风的室内仓库，环境温度-10℃~40℃，相对湿度不超过70%。板材应放置在木质或橡胶垫架上，垫高至少100 mm，避免地面潮气侵蚀。禁止与酸、碱、盐、重金属粉末、活性化学品混存，防止化学腐蚀或表面污染。

**包装规范：** 每张板材间夹中性牛皮纸或塑料薄膜隔开，外层包裹防锈气相纸（VCI纸）或聚乙烯薄膜，内置干燥剂袋（硅胶或蒙脱石干燥剂），然后装入木箱或铁皮加固木托盘，边缘用泡沫条保护。对于出口或海运，需增加铝塑复合真空包装并放入湿度指示卡。

**运输注意事项：** 运输过程中应平放固定，使用尼龙绑扎带或钢带加固，避免板材在车厢内滑动。必须遮盖防雨布，严禁暴晒或淋雨。吊装时使用吊带或专用吊具，禁止钢丝绳直接接触板面，防止勒痕和划伤。严禁与腐蚀性货物同车运输。

**禁止行为：** 禁止露天存放；禁止踩踏、抛掷或重物堆压；禁止用铁钩、撬棍等硬物翻动板材；禁止在包装破损状态下长期存放。

## 九、加工操作规范

**切割：**

推荐采用等离子切割（电流200~400A，切割速度1~3 m/min，使用氩氢混合气或氮气作为工作气体）或水刀切割（压力350~400 MPa，加石榴石砂磨料）。对于厚度≤3mm薄板，可采用激光切割（CO₂激光或光纤激光，功率2~5 kW，辅助气体用氮气或氩气）。切割后边缘必须用砂轮或铣刀打磨光滑，去除熔渣和热影响区氧化层，打磨深度≥0.5 mm。禁止使用普通碳化硅砂轮片（含铁杂质），应使用专用不锈钢或镍基合金砂轮片。禁止采用氧乙炔火焰切割，因高温会导致边缘过烧和组织恶化。

**焊接（适用于火焰筒等部件组装）：**

推荐采用钨极氩弧焊（TIG）或等离子弧焊（PAW）。填充金属选用同牌号焊丝ERNiCoCr-1（对应Haynes 188焊丝）或HGH5188焊丝。焊接参数：焊接电流100~200A（直流正接），电弧电压10~15V，焊接速度80~150 mm/min。层间温度控制在100℃以下，防止过热。保护气体使用高纯氩气（纯度≥99.999%），流量10~20 L/min，背面同步通氩气保护。焊后应立即进行固溶处理（1175℃~1200℃，保温10~30分钟，水淬）。注意事项：焊接前必须清除坡口及两侧20 mm范围内的油污、氧化皮（使用丙酮或酒精擦拭）；禁止在有风或气流扰动环境下施焊；禁止使用含硅或含铝的焊丝，以免产生低熔点共晶裂纹。详细焊接工艺参数包及操作示意图请向上海墨钜索取说明书。

**热处理：**

固溶处理：加热温度1175℃~1200℃，保温时间按厚度每毫米1~2分钟计算（最短不少于10分钟），冷却方式为水淬或快速空冷（厚度≤4mm可采用空冷，更厚必须水淬）。注意事项：加热炉内气氛应为中性或微氧化性，避免还原性气氛导致表面渗碳；水淬时水温应低于40℃，工件入水后应充分搅动；禁止在固溶后缓慢冷却（如炉冷），否则会析出碳化物降低韧性。如需消除应力（焊接或冷加工后），可在1150℃~1180℃进行消除应力退火，保温30~60分钟，空冷。

## 十、安装与维护建议

**安装要点：** 连接件（螺栓、铆钉）应选用与GH5188同材质或更高级别的高温合金（如GH4169、GH3030），避免使用普通不锈钢或碳钢，防止高温下接触腐蚀和热膨胀不匹配。密封垫片应选用无卤素、无硫的柔性石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片，因高温下会释放腐蚀性气体。安装前所有配合面应清洁无油污，安装完成后对焊接区域和加工表面进行酸洗钝化处理（用20%硝酸+2%氢氟酸溶液，温度50℃~60℃，浸泡15~30分钟），然后清水冲洗并干燥，恢复表面钝化膜。

**日常维护方法：** 每运行500~1000小时（根据工况恶劣程度）进行一次外观检查，重点检查火焰筒壁面有无鼓包、裂纹、变色区域。清洁周期建议每2000小时或每次大修时进行，使用中性或弱碱性清洗剂（pH 7~9），配合软毛刷或高压水（压力≤10 MPa）冲洗，禁止使用含氯溶剂（如三氯乙烯）、酸性清洗剂或金属钢丝刷。清洁后应进行目视检查和渗透检测，必要时进行壁厚测量。长期停用前应进行干燥处理并喷涂防锈油（高温型，如WD-40高温型或专用防锈脂）。

**常见故障及解决方法：**

1. **表面点蚀**：多因局部氧化膜破损或表面附着含硫/氯污染物引起。处理措施：打磨去除点蚀坑（深度不超过壁厚10%），重新进行酸洗钝化，严重时更换部件并排查污染物来源。

2. **焊缝开裂**：通常由焊接热输入过大、层间温度过高或焊后未及时固溶处理导致。处理措施：清除裂纹至完全露出母材，重新焊接并严格控制层间温度≤100℃，焊后立即固溶处理。对于反复开裂区域，应评估结构设计是否应力集中。

3. **高温变形**：长时间服役后火焰筒局部鼓包或扭曲，多因超温或热应力不均。处理措施：轻微变形可进行热校形（在1150℃~1180℃加热后加压矫正，随后固溶处理）；严重变形需更换部件，并检查运行温度是否超过设计值。

## 十一、安全警示与应急处理

**高温操作安全：**

在热处理、焊接或热校形时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射和飞溅）、阻燃工作服（如Nomex材质）和隔热鞋。严禁徒手触碰刚加热或焊接后的工件，高温工件应设置警示标识并隔离至冷却至室温。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器扑救金属火灾，因水与高温金属接触会导致爆炸性蒸汽喷溅。

**切割加工安全：**

使用等离子或激光切割时，必须佩戴自动变光焊接面罩（遮光号≥11），防止弧光灼伤眼睛和皮肤。切割区域应设置强力排烟系统（抽风量≥2000 m³/h），及时排出金属烟尘和臭氧。切割作业区周围应设置防火帘或挡板，隔离火花飞溅，禁止附近堆放易燃物。

**产品损坏或腐蚀后的应急处理：**

若发现GH5188部件在运行中发生穿孔、开裂或严重腐蚀导致介质泄漏（如高温燃气、腐蚀性气体），应立即执行以下步骤：停机隔离，切断燃料或介质源，关闭上下游阀门；人员佩戴自给式呼吸器（SCBA）和防酸碱手套，远离泄漏点；若泄漏介质为高温气体，应在上风口疏散人员；若涉及酸液泄漏，用石灰或碳酸氢钠中和，收集后装入专用容器；废弃物应分类为危险废物（HW类，如HW17表面处理废物、HW49其他废物），交由有资质的处理单位处置，严禁随意排放或混入普通垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答、典型工况案例等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可根据您的具体工况要求，提供材料选型建议和加工工艺指导。

## 十三、购买建议

在选购GH5188热轧板时，建议从以下方面进行评估：首先，确认应用场景与产品性能的匹配度，燃烧室火焰筒等高温部件要求材料在1000℃以上具有持久强度和抗氧化性，GH5188在此温度区间表现优异，但若使用温度超过1150℃或需更高强度，可考虑单晶高温合金或氧化物弥散强化（ODS）合金。其次，关注关键性能参数，如PREN值（耐点蚀当量，GH5188的PREN约35~40，主要反映抗点蚀能力）、高温持久强度（980℃/30MPa）和晶粒度等级（4~7级为佳）。第三，确认认证要求，航空航天用户需提供AS9100或Nadcap认证，船用需船级社（如DNV、ABS、CCS）认证，石油化工需NACE MR0175或ISO 15156认证。第四，建议备品备件比例为关键部件数量的10%~20%，以应对突发更换需求。最后，强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）验证化学成分、力学性能和探伤结果，确保材料性能符合标准。

## 十四、价格标准

GH5188热轧板的价格因型号、牌号、规格尺寸、采购数量及附加技术要求而有所差异。参考价格区间如下：标准规格（厚度3~6mm，宽度1000~1500mm）的固溶态热轧板，单吨价格约为280,000~350,000元/吨（人民币）。小批量试样（单张或不足1吨）价格通常上浮15%~20%，约为320,000~420,000元/吨。批量采购（≥5吨）可享受5%~12%的折扣，具体折扣幅度根据订单量、付款方式及交货期协商确定。如附加技术要求（如双认证、第三方检测、定制热处理、特殊尺寸加工），需额外加收5%~15%的费用。具体报价请直接联系曾先生（电话021-67898711或13472787990）获取精确订单报价，报价有效期为15天。

## 十五、服务与保障

**质保期：** 自产品交付之日起12个月。因材料内在质量缺陷（如成分偏离、内部裂纹、夹渣、力学性能不达标）导致产品失效的，上海墨钜承诺免费更换或全额退款，不包含因使用不当、加工错误或超范围使用造成的损坏。

**技术资料：** 随货提供中英文质保书，内容包括：炉号、批号、化学成分分析结果、室温及高温力学性能、探伤报告、尺寸检验记录、热处理工艺参数。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持：** 客户在加工或使用中遇到问题，可拨打技术支持热线，24小时内提供远程指导（电话、邮件或视频会议）。如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决工艺难题。

**检测服务：** 可安排SGS、BV等权威第三方检测机构进行见证取样和性能测试，常规检测项目（化学成分、力学性能、硬度、晶粒度、超声波探伤）费用由上海墨钜承担。客户特殊要求的检测项目（如高温持久、蠕变、应力腐蚀）费用另议。

**备品保障：** 产品停产后五年内，仍可提供同材质、同性能的替代产品或定制加工服务，确保客户设备维护需求。

**售后响应：** 接到质量投诉后，2小时内回复确认，48小时内出具初步处理方案。如需退货或换货，在确认材料确属质量缺陷后的7个工作日内完成处理流程。
