# GH4738冷轧板航空紧固件用镍基时效合金公差 产品介绍

## 一、产品概述与适用范围

GH4738是一种以镍为基体、通过时效强化获得优异高温力学性能的变形高温合金，属于镍基时效合金大类。该牌号对应国际通用牌号如Waspaloy，广泛应用于航空发动机关键紧固件及高温结构件。GH4738冷轧板具有优异的高温强度、良好的抗蠕变性能和抗氧化能力，可在650℃至980℃长期服役，短时使用温度可达1000℃。其核心优势包括：一、高温抗拉强度可达1100MPa以上，满足航空紧固件高负荷需求；二、良好的抗疲劳性能，特别适用于交变应力工况；三、优异的抗高温氧化和热腐蚀能力，在航空发动机燃气环境中表现稳定；四、冷轧板厚度公差控制精确，可满足精密冲压和成型要求；五、组织均匀，晶粒度可控制在5级以上，确保批次一致性。该产品主要适用于航空发动机涡轮盘、压气机盘、叶片、紧固件（螺栓、螺母、铆钉）以及高温弹簧等部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉及精锻机、冷轧机等高端装备，严格执行ASTM B637、AMS 5708、GB/T 14992等国内外标准。全流程工艺可追溯，从原材料入厂到成品出厂均实施数字化管理，确保每一批次GH4738冷轧板性能稳定可靠。

## 三、核心功能

GH4738冷轧板具备以下核心功能：

**耐高温氧化能力**：在980℃以下空气中，氧化增重率低于0.1mg/cm²·h（典型值，以实际产品质保书为准），表面形成致密氧化铬膜，有效阻止进一步氧化。

**抗热腐蚀性能**：在含硫、钒、钠等腐蚀介质的燃气环境中，抗腐蚀能力优于普通奥氏体不锈钢，适用于航空发动机热端部件。

**高强韧性**：室温抗拉强度≥1100MPa，屈服强度≥900MPa，延伸率≥15%，硬度HRC 35-45，兼具高强度和良好塑性。

**良好冷热加工性**：冷轧板可进行冲压、剪切、弯曲等冷成型操作，热成型温度范围为1050℃-1150℃，成型后需进行固溶处理恢复性能。

**抗高温疲劳性能**：在650℃、高周疲劳条件下，疲劳寿命可达10⁷次以上（典型值），满足航空紧固件长期交变应力要求。

## 四、技术特点

**合金设计思路**：GH4738通过添加钴、铬、钼、钛、铝等元素实现多元强化。钴和钼固溶强化基体，提高高温强度；钛和铝形成γ'相（Ni₃(Al,Ti)）进行时效强化，γ'相体积分数可达25%以上；铬提供抗氧化和抗腐蚀能力；碳和硼微合金化强化晶界，提高蠕变强度。

**冶炼工艺**：采用真空感应熔炼（VIM）+真空自耗重熔（VAR）双联工艺，有效去除气体杂质和有害元素，控制硫含量≤0.003%，氧含量≤0.0015%，确保合金纯净度。

**热处理制度**：标准热处理为固溶处理（1025℃-1050℃，保温1-2小时，油冷或快速空冷）+时效处理（845℃，保温4小时，空冷+760℃，保温16小时，空冷）。通过双级时效获得细小均匀的γ'相析出，优化高温力学性能。

**显微组织控制**：晶粒度控制在ASTM 5-8级，γ'相尺寸在0.1-0.5μm，晶界碳化物呈断续链状分布，避免连续膜状碳化物。严格控制δ相（Ni₃Nb）含量，防止塑性下降。

**无损检测及质量保证**：每张冷轧板均进行超声波探伤（按ASTM E127标准，灵敏度Φ0.8mm平底孔）、涡流探伤（表面缺陷检测）、液体渗透检测（按ASTM E1417标准）。采用光谱分析（OES）和气体分析仪检测化学成分，确保符合标准。

## 五、应用领域

**航空发动机制造**：用于制造涡轮盘、压气机盘、叶片、机匣等高温部件，工作温度可达980℃。

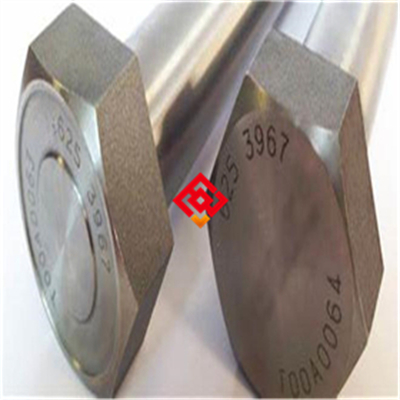

**航空紧固件行业**：生产高温螺栓、螺母、铆钉、垫圈等，要求高预紧力和抗松弛性能。

**燃气轮机领域**：用于地面燃气轮机的燃烧室衬套、过渡段、涡轮导向叶片等热端部件。

**石油化工**：用于高温高压反应器内件、加热炉管支撑件、催化剂再生器等。

**核能工程**：用于核反应堆控制棒驱动机构、堆内构件等需要高温强度和抗辐照的部件。

**汽车工业**：用于高性能涡轮增压器转子、排气歧管等高温部件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：余量；钴（Co）：12.0-15.0；铬（Cr）：18.0-21.0；钼（Mo）：3.5-5.0；钛（Ti）：2.75-3.25；铝（Al）：1.2-1.6；碳（C）：0.02-0.08；硼（B）：0.003-0.01；锆（Zr）：0.02-0.08；铁（Fe）：≤2.0；锰（Mn）：≤0.10；硅（Si）：≤0.15；硫（S）：≤0.003；磷（P）：≤0.015；铜（Cu）：≤0.10。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度：1150-1350MPa；屈服强度（0.2%）：950-1100MPa；延伸率：15-25%；断面收缩率：18-30%；硬度：HRC 35-45；冲击功（V型缺口）：≥20J。

**高温力学性能（650℃典型值）**：抗拉强度≥900MPa；屈服强度≥750MPa；持久强度（650℃/690MPa）：≥100小时。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.22g/cm³；熔点：1330-1370℃；热导率（20℃）：10.5W/(m·K)；（650℃）：18.2W/(m·K)；电阻率（20℃）：1.25μΩ·m；线膨胀系数（20-100℃）：12.5×10⁻⁶/℃；（20-800℃）：16.2×10⁻⁶/℃；弹性模量（20℃）：211GPa；（650℃）：165GPa。

**耐腐蚀/高温性能**：

抗氧化性：在980℃空气中氧化100小时，氧化增重率≤0.15mg/cm²（典型值）；热腐蚀性能：在含0.1%NaCl+0.1%Na₂SO₄的燃气中，650℃腐蚀100小时，腐蚀深度≤0.05mm；高温持久强度：650℃/690MPa条件下，持久寿命≥100小时；蠕变强度：650℃/550MPa条件下，100小时蠕变变形≤0.5%。

**产品规格范围**：

冷轧板：厚度0.5-6.0mm，宽度500-1250mm，长度1000-3000mm；可定制宽度小于500mm的窄带。

**交货状态**：

固溶处理+时效处理（双级时效）；表面处理：酸洗表面或光亮退火表面；可根据要求提供磨光表面。

**批次溯源码解读**：

编码规则示例：MJ-GH4738-202503-1256-HT01-3.0。其中MJ代表上海墨钜；GH4738为牌号；202503代表生产年月（2025年3月）；1256为炉号（对应VIM+VAR冶炼批次）；HT01为热处理批号（代表固溶+双级时效）；3.0为规格代码（厚度3.0mm）。客户可通过编码在官网或联系业务人员获取原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验结果。

## 七、注意事项

一、避免在650℃-750℃长期服役，该温度区间可能导致σ相（FeCr金属间化合物）析出，降低冲击韧性。二、禁止接触含氯离子和硫化氢的介质，尤其在高温条件下，可能引发应力腐蚀开裂。三、焊接后必须进行固溶+时效热处理，否则焊缝区性能下降，且焊后不可直接服役。四、加工硬化倾向明显，冷加工变形量超过15%时需进行中间退火（1025℃-1050℃，快速冷却），否则易产生裂纹。五、表面划伤和压痕会降低疲劳强度，加工和搬运过程中需使用软质夹具和保护垫。六、热处理时需控制升温速率，避免快速加热导致热应力开裂，推荐升温速率≤10℃/min。七、不可与铜、锌、锡等低熔点金属接触，高温下可能引发液态金属脆化。

## 八、存储与运输指南

**存储环境要求**：温度范围5℃-35℃，相对湿度上限60%。板材应平放在木质或橡胶垫材上，禁止直接接触水泥地面。禁止与酸、碱、盐、重金属粉末、活性化学品混存。

**包装规范**：每张板材之间用中性纸或塑料薄膜隔离，外层包裹防潮聚乙烯薄膜，内置干燥剂（硅胶包，每立方米不少于10包）。外用木箱或高强度编织袋加固，木箱内壁衬泡沫板防撞。包装外标注“防潮”“轻放”“禁止踩踏”标识。

**运输注意事项**：运输过程中板材应平放固定，使用绑带或压板防止滑动。车厢必须密封防雨，避免暴晒。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触板材表面。严禁与腐蚀性物质同车运输。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止用铁质工具敲击板材表面；禁止在未包装状态下长期暴露于潮湿环境。

## 九、加工操作规范

**切割**：推荐采用精密带锯切割（锯条速度15-25m/min，进给量0.02-0.05mm/齿）或激光切割（功率2-4kW，切割速度1-3m/min，辅助气体为氮气或氩气）。切割后需用锉刀或砂纸去除毛刺和热影响区，打磨深度不小于0.2mm。禁止使用普通砂轮片切割，因其可能引入杂质和微裂纹。水刀切割亦可使用，需控制磨料粒度（80-120目）。

**焊接（适用时）**：推荐采用钨极氩弧焊（TIG）或等离子弧焊。填充金属选用同牌号焊丝（如GH4738焊丝）或Inconel 718焊丝。焊接电流：TIG焊100-200A（直流正接），电压12-18V，焊接速度100-200mm/min。层间温度控制在100℃以下。保护气体为高纯氩气（纯度≥99.99%），流量10-15L/min。焊后必须进行固溶+时效热处理，否则焊缝区性能不达标。注意事项：焊接前需清除表面氧化皮和油污；焊接过程中保持短弧操作；禁止在无保护气体条件下焊接。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶温度1025℃-1050℃，保温时间按厚度计算（每1mm保温2-3分钟），冷却方式为油冷或快速空冷（冷却速度≥50℃/min）。一级时效：845℃±5℃，保温4小时，空冷。二级时效：760℃±5℃，保温16小时，空冷。注意事项：热处理炉需具备气氛保护（氩气或真空）；禁止在氧化性气氛中长时间加热；冷却过程中避免工件变形。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母、垫圈）应选用同材质GH4738或更高等级的镍基合金（如Inconel 718），避免异种金属接触引发电化学腐蚀。密封垫片选型推荐采用膨胀石墨或柔性石墨垫片，禁止使用含卤素（氯、氟）的聚四氟乙烯垫片，因高温下卤素会引发应力腐蚀。安装完成后，若表面有焊渣或油污，需进行酸洗钝化处理（酸洗液配方：硝酸15%+氢氟酸5%+水80%，温度50℃-60℃，时间10-20分钟），然后用清水冲洗并干燥。

**日常维护方法**：清洁周期为每三个月一次，使用中性清洗剂（pH值6-8）或去离子水，禁止使用含氯清洗剂（如次氯酸钠、盐酸）。清洁后用干净软布擦干，若长期停用，可在表面涂覆防锈油（如WD-40或专用高温防锈油）。高温服役部件每半年检查一次表面氧化和腐蚀状况。

**常见故障及解决方法**：

一、表面点蚀：若发现直径小于0.5mm的点蚀坑，可用细砂纸（600目以上）打磨去除，然后重新酸洗钝化；若点蚀深度超过0.5mm或面积较大，需更换部件。

二、焊缝开裂：轻微裂纹可打磨清除后重新焊接并热处理；严重裂纹或贯穿性裂纹需更换部件，并检查焊接工艺参数是否合规。

三、变形：若板材在服役中出现弯曲或扭曲，先检查是否超温服役（超过设计温度上限），若变形量小于1%可通过校平处理，否则需更换。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防红外线和紫外线）、阻燃服（如Nomex材质）。禁止触碰未冷却工件，工件冷却至室温后方可接触。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能引发爆炸或氢脆。

**切割加工安全**：操作人员必须佩戴防护面罩（激光切割遮光号≥5，等离子切割遮光号≥10），车间需配备排烟系统，及时排除切割产生的金属烟尘。火花隔离区应设置防火毯，周围1米内不得有易燃物。

**产品损坏或腐蚀后的应急处理**：若发现产品因腐蚀或高温失效导致介质泄漏，立即停机隔离，切断介质源。人员需穿戴防酸防碱防护服、防毒面具（根据介质类型选择滤毒盒）进行处置。泄漏介质需用中和剂（如碳酸氢钠溶液中和酸液，稀醋酸中和碱液）处理，收集后按危险废物分类（如HW06有机溶剂废物、HW34废酸、HW35废碱等）处置，严禁排入下水道。废弃板材应作为金属废料回收，不得混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH4738冷轧板时，建议从以下方面评估：一、应用场景匹配度：航空紧固件要求高强度和抗疲劳，建议选用双级时效状态；若用于燃气轮机热端部件，需关注抗氧化性能指标。二、关键性能参数：耐点蚀当量（PREN值）可评估抗腐蚀能力，GH4738的PREN值（典型值）为35-40；高温持久强度需匹配设计寿命。三、认证要求：航空领域需提供NADCAP认证或AS9100体系认证；石油化工需NACE MR0175认证；出口产品需提供ISO 9001认证。四、备品备件比例：建议按1:1.2采购备件，确保替换及时。五、建议核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和探伤结果。

## 十四、价格标准

GH4738冷轧板价格根据厚度、宽度、采购数量及附加技术要求浮动。参考价格区间：厚度0.5-2.0mm，宽度≤1000mm，单吨价格约为280-380元/公斤；厚度2.0-6.0mm，单吨价格约为250-350元/公斤。批量折扣政策：采购量≥5吨可享5-12%折扣；≥10吨享10-18%折扣。小批量试样（≤50公斤）加价15-20%。附加技术要求如双认证（NADCAP+ISO）、第三方检测（SGS/BV）、定制热处理（如特殊时效制度）需额外加收5-10%费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（非加工或使用不当）导致失效的，免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验结果）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话、邮件、视频）；如需现场服务，48小时内工程师抵达。

**检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担；特殊检测（如高温持久、蠕变、腐蚀试验）费用协商。

**备品保障**：停产后五年内仍提供同质替代或定制加工，确保客户维修替换需求。

**售后响应**：质量问题2小时内回复，48小时内出初步方案，7个工作日内完成处理。
