# GH4698锻板重型燃机涡轮盘用高温屈服及探伤产品介绍

## 一、产品概述与适用范围

GH4698是一种镍基沉淀硬化型高温合金，属于镍基合金大类，典型牌号为GH4698（对应国内标准GB/T 14992）。该合金在650℃至850℃范围内具有优异的高温屈服强度、抗蠕变性能和良好的热疲劳抗力，特别适用于重型燃气轮机涡轮盘等关键热端旋转部件。其核心优势包括：一、在700℃至800℃区间高温屈服强度可达650MPa以上，显著优于同类合金；二、经真空自耗重熔（VAR）冶炼后，超声波探伤灵敏度可达Φ0.8mm当量平底孔，满足重型燃机对材料内部质量的严苛要求；三、组织稳定性好，长期服役后析出相粗化速率低；四、热加工塑性优良，可锻制直径达1200mm以上的大型锻盘；五、抗高温氧化性能优异，在900℃以下氧化增重率低于0.05mg/cm²·h。该产品主要使用温度范围为650℃至850℃，短时极限使用温度可达900℃。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）三联工艺生产线，严格执行ASTM B637、GB/T 14992及重型燃机专用技术协议标准。从原材料入厂到成品出厂，全流程工艺可追溯，每件锻板均附带原厂质保书及探伤报告。

## 三、核心功能

1. **高温屈服强度保持能力**：在750℃、1000小时持久试验后，屈服强度仍能保持在初始值的85%以上，确保涡轮盘在高温旋转工况下不发生塑性变形。

2. **抗高温氧化与热腐蚀能力**：在含硫燃气环境中，表面形成致密Cr₂O₃和Al₂O₃复合氧化膜，氧化速率低于0.03mm/年，适用于燃机燃烧室出口的高温气流冲刷。

3. **优异的热疲劳抗力**：经1000次室温至800℃热循环后，表面裂纹萌生寿命超过5000次，满足燃机启停频繁的工况要求。

4. **可探伤性与内部质量一致性**：经VAR冶炼后，合金中非金属夹杂物级别控制在A类0.5级、B类0.5级、C类0级、D类0.5级以下（按GB/T 10561标准），超声波探伤合格率大于98%。

5. **良好的冷热加工性能**：在1050℃至1150℃温度区间具有超塑性，锻造变形抗力低，可一次锻制成型大型异形锻件，减少加工余量。

## 四、技术特点

### 合金设计思路

GH4698合金以γ′相（Ni₃(Al,Ti)）为主要强化相，通过添加Al、Ti、Nb元素提高γ′相析出量（体积分数约35%~40%），同时加入Cr、Co元素增强基体固溶强化和抗氧化能力，添加Mo、W元素提升高温蠕变强度。B、Zr、Ce微量元素的添加有效强化晶界，抑制高温沿晶断裂。

### 冶炼工艺

采用“VIM+VAR”双联或“VIM+ESR+VAR”三联工艺。真空感应熔炼（VIM）去除气体和低熔点杂质，电渣重熔（ESR）细化凝固组织并降低硫含量至0.002%以下，真空自耗重熔（VAR）进一步消除偏析并提高致密度，最终获得Φ508mm至Φ710mm的自耗锭。

### 热处理制度

标准热处理制度为：固溶处理1120℃±10℃，保温2小时，油冷或水冷；时效处理790℃±5℃，保温16小时，空冷。对于重型燃机涡轮盘，有时采用双时效处理（780℃/8h+700℃/16h）以优化γ′相尺寸分布。

### 显微组织控制

固溶态组织为奥氏体基体上弥散分布的γ′相，晶粒度控制在4~6级（ASTM E112标准）。时效后γ′相平均尺寸约0.3~0.5μm，呈球形或立方体形均匀分布。严格控制δ相（Ni₃Nb）析出量低于2%，避免降低塑性和冲击韧性。

### 无损检测及质量保证

每件锻板均进行100%超声波探伤（UT），采用纵波直探头和斜探头组合检测，灵敏度不低于Φ0.8mm当量平底孔。同时进行液体渗透检测（PT）检查表面开口缺陷。化学成分采用直读光谱仪和碳硫分析仪检测，力学性能在室温及高温下取样测试，确保每批次数据可追溯。

## 五、应用领域

- **重型燃气轮机制造**：用于涡轮盘、压气机盘、叶片锁片等高温旋转部件。

- **航空发动机**：适用于高推重比发动机的高压涡轮盘和封严环。

- **舰船动力系统**：用于船用燃气轮机热端部件，耐海洋盐雾腐蚀和高温燃气冲击。

- **石油化工**：在高温高压加氢反应器、转化炉管中作为支撑件或密封件。

- **核能设备**：用于核电站主泵电机的高温紧固件和支撑结构。

- **工业锅炉与焚烧炉**：在超超临界锅炉过热器及垃圾焚烧炉中作为耐热衬板。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际质保书为准）

碳C: 0.03~0.08；铬Cr: 18.0~21.0；钴Co: 12.0~15.0；钼Mo: 3.5~5.0；钨W: 1.0~2.0；铝Al: 1.2~1.8；钛Ti: 2.5~3.5；铌Nb: 0.5~1.2；硼B: 0.003~0.010；锆Zr: 0.02~0.08；铁Fe: ≤2.0；镍Ni: 余量。

### 力学性能典型值

室温性能：抗拉强度≥1100MPa，屈服强度（Rp0.2）≥850MPa，延伸率A≥15%，断面收缩率Z≥18%，布氏硬度HBW 340~400。

750℃高温性能：抗拉强度≥950MPa，屈服强度（Rp0.2）≥700MPa，延伸率A≥12%。

持久性能：750℃/500MPa条件下持久寿命≥100小时。

### 物理性能

密度：8.25 g/cm³；熔点：1310℃~1360℃；热导率：在20℃时为11.5 W/(m·K)，在800℃时为23.8 W/(m·K)；电阻率：在20℃时为1.28 μΩ·m；线膨胀系数：20℃~800℃平均值为15.8×10⁻⁶ /℃；弹性模量：在20℃时为210 GPa，在800℃时为155 GPa。

### 耐腐蚀/高温性能

高温氧化增重率：900℃×100h，≤0.05 mg/cm²·h；高温持久强度：750℃/1000h外推持久强度≥400MPa；热疲劳抗力：800℃→室温水冷，循环至出现0.5mm裂纹次数≥500次。

### 产品规格范围

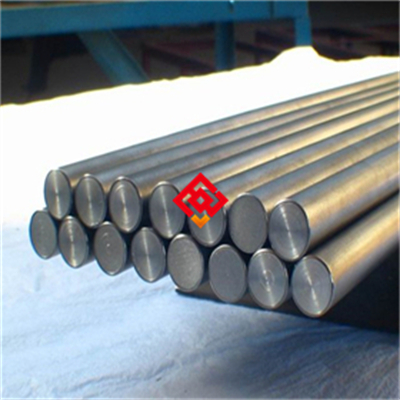

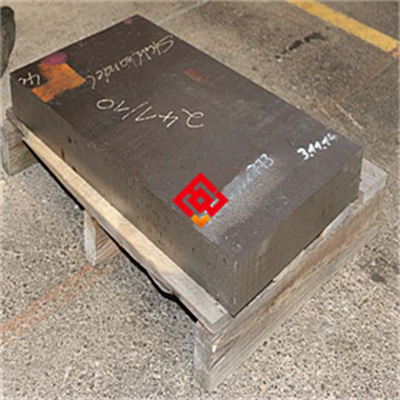

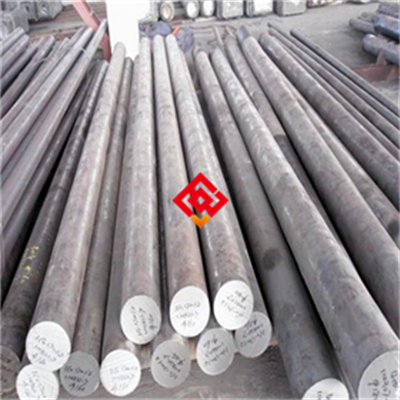

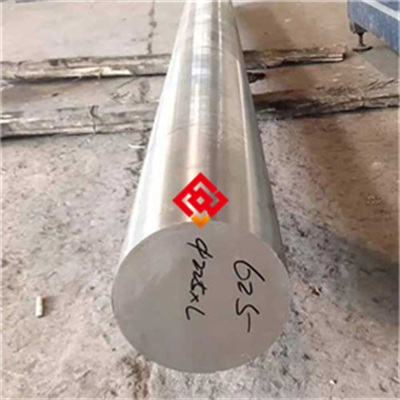

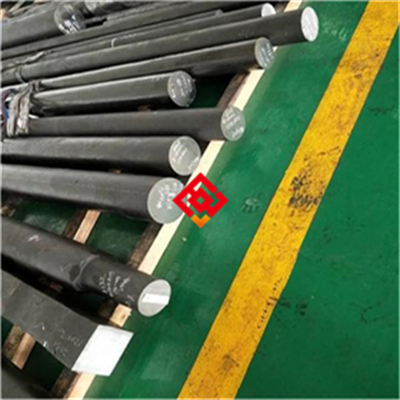

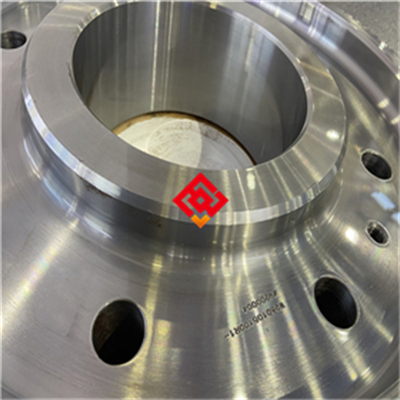

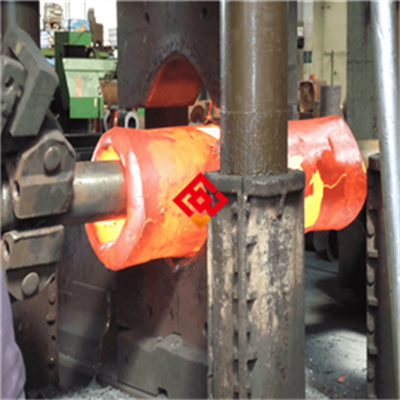

锻板：厚度50mm~300mm，宽度500mm~2000mm，长度1000mm~4000mm；圆盘锻件：外径Φ200mm~Φ1200mm，厚度30mm~200mm；棒材：Φ20mm~Φ300mm；环形锻件：外径Φ300mm~Φ1500mm。

### 交货状态

固溶+时效处理，表面磨光或车光，棱边倒角。

### 批次溯源码解读

编码规则示例：MJ-GH4698-202505-0821-HT01-SP1200，其中“MJ”为上海墨钜品牌代码，“GH4698”为牌号，“202505”为生产年月（2025年5月），“0821”为炉号（代表2025年第8炉第21盘），“HT01”为热处理批号（代表固溶+时效工艺编号01），“SP1200”为规格代码（代表厚度120mm）。客户可凭此编码联系上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验等全套数据。

## 七、注意事项

1. **长期服役温度禁区**：避免在650℃以下长期服役，因在该温度区间γ′相会向η相（Ni₃Ti）转变，导致高温强度下降超过20%。

2. **禁止接触的介质**：严禁与含硫、含氯、含氟的酸性介质（如稀硫酸、盐酸、氢氟酸）直接接触，否则会引发晶间腐蚀和应力腐蚀开裂。

3. **焊接后必须热处理**：若需焊接修复，焊后必须在24小时内进行去应力退火（900℃±10℃/2h/空冷），否则焊缝热影响区易产生微裂纹。

4. **加工硬化后的中间退火**：冷加工变形量超过15%时，必须在加工后进行中间退火（1050℃/30min/空冷），否则后续加工时会产生严重加工硬化并导致开裂。

5. **表面划伤风险**：任何深于0.1mm的划伤、磕碰在高温服役中可能成为疲劳裂纹源，因此搬运和加工时必须使用软质衬垫，禁止硬质工具直接接触。

## 八、存储与运输指南

### 存储环境要求

存储温度范围：-10℃至+40℃；相对湿度上限：60%。锻板必须放置在木制或橡胶垫板上，离地高度不低于100mm。禁止与酸、碱、重金属粉末、氯化物（如食盐、漂白粉）等腐蚀性物质混存于同一库房。

### 包装规范

每件锻板先用中性防锈纸包裹，外层用塑料薄膜密封，内附干燥剂（硅胶包，每立方米空间不少于200g）。对于出口或海运产品，采用真空包装并加装多层复合防潮膜。外包装为木箱或铁皮加固木箱，内部用泡沫板或瓦楞纸板填充固定。

### 运输注意事项

运输时锻板必须平放，用尼龙绑带或钢带固定于托盘上，禁止使用钢丝绳直接接触产品表面。运输车辆需配备防雨篷布，严禁暴晒雨淋。吊装时应使用吊带或专用吊具，吊带与产品接触面需加垫橡胶片，禁止直接抛掷或摔落。

### 明确标注禁止行为

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止用硬质金属工具敲击表面；禁止在未做防护的情况下与其他钢材混堆。

## 九、加工操作规范

### 切割

推荐方法：采用带锯切割（齿距4~6mm，线速度15~25m/min）或高压水刀切割（水压350~400MPa，砂流量0.5~1.0kg/min）。对于厚度超过150mm的锻板，可采用等离子切割（电流300~500A，切割速度200~500mm/min），但切割后需用砂轮打磨去除热影响区（打磨深度不小于2mm）。禁止使用普通砂轮片切割，因其易导致合金表面渗碳和微裂纹。

### 焊接（如适用）

推荐采用钨极氩弧焊（TIG）方法，填充金属选用同牌号焊丝（GH4698焊丝，直径Φ1.6~Φ3.2mm）。焊接参数：电流80~150A（直流正接），电压12~18V，焊接速度80~150mm/min，层间温度控制在100℃以下。保护气体为99.99%纯氩，流量12~18L/min。焊后需立即进行去应力退火（900℃±10℃/2h/空冷）。注意事项：焊接前必须用丙酮清洁坡口及两侧20mm范围；禁止使用含硫或含氯的清洗剂；禁止在潮湿环境中焊接。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

固溶处理：升温至1120℃±10℃，保温时间按板厚每25mm保温1小时计算，最短不少于2小时，冷却方式为油冷或水冷。时效处理：升温至790℃±5℃，保温16小时，空冷。注意事项：固溶加热时需控制升温速率不超过200℃/h，避免热应力过大；禁止在固溶后使用缓冷（如炉冷），否则会导致γ′相粗化；时效后禁止快速冷却（如水冷），以免产生残余应力。

## 十、安装与维护建议

### 安装要点

连接件推荐使用同牌号GH4698或更高等级的GH4738（Inconel 738）合金螺栓，避免使用低合金钢螺栓导致高温下电化学腐蚀。密封垫片应选用不含卤素（氯、氟）的柔性石墨垫片或陶瓷纤维垫片，禁止使用含聚四氟乙烯（PTFE）的垫片，因其在高温下分解产生腐蚀性气体。安装完成后，需用中性清洗剂（pH值6~8）清除表面油污，然后进行酸洗钝化处理（酸洗液：硝酸10%+氢氟酸2%，温度50℃±5℃，时间15~20分钟），最后用去离子水冲洗干净并干燥。

### 日常维护方法

清洁周期：每运行2000小时或每季度（以先到为准）进行一次表面清洁。清洗剂选用中性无氯清洗剂（如碳酸钠溶液，浓度3%~5%），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或盐酸类酸性清洗剂。清洁后用压缩空气吹干，表面涂覆高温防氧化涂层（如铝硅基涂料）以延长使用寿命。

### 常见故障及解决方法

1. **表面点蚀**：若发现直径小于0.5mm的点蚀坑，可用细砂纸（600#以上）打磨后涂覆防锈油；若点蚀深度超过1mm或数量超过5个/100cm²，需更换部件并排查介质中氯离子含量（应低于50ppm）。

2. **焊缝开裂**：若焊缝出现微裂纹（长度<10mm），可打磨去除裂纹后重新焊接并热处理；若裂纹贯穿焊缝，需整体更换。排查焊接参数是否合规，层间温度是否超标。

3. **变形**：在使用过程中若发生翘曲变形（平面度超差0.5mm/m），可在900℃±10℃下进行热校形（保温1小时，加压校正后空冷）。若变形量超过2mm/m，建议直接更换。

## 十一、安全警示与应急处理

### 高温操作安全

操作高温工件（温度>300℃）时，必须佩戴耐高温手套（耐温≥500℃）、防护面罩（防热辐射）和阻燃工作服。禁止徒手或使用普通手套触碰未冷却工件，防止严重烫伤。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器，因水遇高温合金可能引发蒸汽爆炸或加速氧化。

### 切割加工安全

进行等离子切割或砂轮打磨时，操作人员必须佩戴遮光号≥12的防护面罩，防止弧光灼伤眼睛。切割区域需安装排烟系统（风量≥2000m³/h），及时排出金属烟尘（主要成分Cr₂O₃、NiO等，属有害物质）。火花隔离区至少5米范围内不得放置易燃物。

### 产品损坏或腐蚀后的应急处理

一旦发现产品因腐蚀或超温导致失效，应立即停机并隔离故障部件，切断介质源（如燃气、蒸汽、冷却水）。人员需穿戴防酸手套、防化服和护目镜进行处理。若泄漏介质为酸性，用碳酸氢钠粉末中和后收集；若为油类，用吸附棉或沙土覆盖后装入专用危废袋。废弃物按《国家危险废物名录》分类，属于HW17（表面处理废物）或HW49（其他废物），需交由有资质的危废处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包含您所需牌号、规格的完整工艺指导。

## 十三、购买建议

在选购GH4698锻板时，建议从以下维度评估匹配度：一、应用场景匹配度：确认使用温度是否在650℃~850℃范围内，若低于650℃可考虑GH4169，若高于850℃建议选用GH4738或单晶合金。二、关键性能参数：对于重型燃机涡轮盘，重点关注750℃高温屈服强度（应≥700MPa）和超声波探伤灵敏度（应≤Φ0.8mm当量平底孔）；对于航空发动机，还需关注持久寿命和热疲劳抗力。三、认证要求：如用于船用燃机，需提供CCS或DNV船级社认证；用于石油化工，需满足NACE MR0175标准（抗硫化物应力腐蚀）。四、备品备件比例：建议按实际用量上浮10%~15%采购备件，因GH4698为非标定制产品，二次采购周期通常为45~60天。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和探伤结果。

## 十四、价格标准

GH4698锻板价格因型号、牌号、规格尺寸及附加技术要求而异。参考价格区间：常规厚度80~150mm锻板，人民币280~450元/公斤；大直径圆盘锻件（外径≥800mm），人民币350~550元/公斤；含VAR探伤要求的，加价10%~15%；含第三方检测（SGS/BV）的，加价5%~8%。批量折扣政策：单批次采购≥5吨，可享5%~12%折扣；≥10吨，可享12%~18%折扣。小批量试样（≤200公斤）加价15%~20%。具体报价请联系曾先生获取精确订单报价，因镍、钴等原材料价格波动，报价有效期为15个工作日。

## 十五、服务与保障

- **质保期**：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、偏析、缩孔等）导致失效的，上海墨钜免费更换或全额退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：24小时内远程技术指导；如需现场服务，48小时内工程师抵达客户现场协助解决加工或使用问题。

- **检测服务**：可安排SGS、BV等第三方检测机构进行见证检测或复检，常规检测项目（化学成分、室温力学性能、超声波探伤）费用由上海墨钜承担。

- **备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户备件供应不断档。

- **售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案，紧急情况可启动24小时加急处理通道。
