# GH4648热轧板 超临界电站锅炉管用耐热合金产品介绍

## 一、产品概述与适用范围

GH4648是一种以镍为基体、通过钼、铬、铝等元素强化的固溶强化型耐热合金，属于镍基高温合金大类。该牌号专为超临界及超超临界电站锅炉的高温高压环境设计，典型使用温度范围为600℃至850℃，短时极限使用温度可达900℃。GH4648热轧板主要应用于锅炉过热器、再热器、水冷壁管屏等关键受压部件的制造。产品核心优势包括：一、在高温蒸汽和烟气环境中具有优异的抗氧化和抗腐蚀性能；二、在700℃至800℃区间保持较高的持久强度和蠕变抗力；三、良好的冷热加工塑性，便于弯管和成型；四、热导率适中，有利于热交换效率；五、组织稳定性好，长期服役后析出相可控，不产生显著脆化倾向。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜是一家专注于特殊钢及合金材料研发与制造的企业，拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及后续的热轧、热处理、精整生产线。公司严格执行ASTM、GB/T及行业相关标准，从原材料入厂到成品出库实行全流程工艺可追溯，确保每批产品的化学成分、力学性能、无损检测结果均有据可查。

## 三、核心功能

GH4648热轧板具备以下核心功能：

1. **耐高温氧化能力**：在800℃静态空气中氧化100小时后的氧化增重率低于0.1 mg/cm²，表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止进一步氧化。

2. **抗高温蒸汽腐蚀**：在超临界锅炉的过热蒸汽（温度约650℃，压力约25 MPa）环境中，腐蚀速率较传统奥氏体不锈钢降低约40%。

3. **高持久强度**：在700℃、100 MPa应力条件下，持久寿命不低于2000小时（典型值，以实际产品质保书为准），满足电站锅炉设计寿命要求。

4. **良好的冷热加工性**：热轧板可进行冷弯、热弯、冲压等成型操作，弯管后无需中间退火即可满足R≥2D的弯曲半径要求。

5. **组织稳定性**：在长期服役温度下（600-800℃），基体中析出的M₂₃C₆和MC型碳化物分布均匀，晶粒度可控制在4-7级，避免σ相和Laves相等有害相的析出。

## 四、技术特点

GH4648的技术特点体现在合金设计、冶炼工艺、热处理制度及质量控制等多个层面：

**合金设计思路**：该合金通过添加约20%的铬（Cr）提供抗氧化和抗腐蚀基础，8%的钼（Mo）和1.5%的铝（Al）共同强化基体并提高热强性，同时严格控制碳（C）含量在0.05-0.10%之间，以形成稳定的碳化物强化相。镍（Ni）作为基体元素，含量约55%，确保奥氏体组织在高温下的稳定性。

**冶炼工艺**：采用真空感应熔炼（VIM）配合电渣重熔（ESR）的双联工艺。VIM阶段去除气体和有害杂质，ESR阶段进一步净化钢液并改善凝固组织，最终获得低气体含量（氧≤20ppm、氮≤30ppm）、低非金属夹杂物（A、B、C、D类夹杂物均≤1.5级）的优质钢锭。

**热处理制度**：热轧板交货状态为固溶处理。固溶温度在1050-1100℃之间，保温时间按板厚每毫米1.5分钟计算，随后快速水冷或强制空冷。固溶处理后，碳化物充分溶解，获得均匀的过饱和奥氏体组织，为后续服役过程中的时效析出提供条件。

**显微组织控制**：固溶态组织为单一的奥氏体等轴晶，晶粒度控制在4-7级（ASTM E112标准）。组织中不允许存在连续的网状碳化物或粗大的δ相。长期服役后，晶内和晶界将析出细小的M₂₃C₆和MC型碳化物，这些析出相可有效钉扎晶界，提高蠕变强度。

**无损检测及质量保证**：每张热轧板均进行超声波探伤（UT），按ASTM A435或GB/T 2970标准，验收等级为Ⅰ级。同时，表面进行液体渗透检测（PT），确保无裂纹、折叠、分层等缺陷。化学成分采用光谱分析（OES）或化学分析法每炉验证，力学性能每批抽样检测。

## 五、应用领域

GH4648热轧板主要应用于以下领域：

- **超临界及超超临界电站锅炉**：用于制造过热器管、再热器管、水冷壁管屏，承受高温高压蒸汽和烟气腐蚀。

- **石化行业加热炉**：用于辐射段和对流段的炉管、管板，耐高温氧化和含硫气氛。

- **核电领域**：用于某些高温气冷堆或快堆的换热器部件，要求长期高温稳定性。

- **燃气轮机**：用于燃烧室衬套、过渡段等高温部件，承受热疲劳和氧化。

- **冶金行业**：用于热处理炉的辐射管、马弗罐，耐反复加热和冷却。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳C: 0.05-0.10；铬Cr: 19.0-21.0；钼Mo: 7.5-8.5；铝Al: 1.2-1.8；钛Ti: ≤0.50；铁Fe: ≤1.0；锰Mn: ≤0.50；硅Si: ≤0.50；磷P: ≤0.015；硫S: ≤0.010；镍Ni: 余量。

**力学性能（室温，典型值，以实际产品质保书为准）**：

抗拉强度Rm: ≥650 MPa；屈服强度Rp0.2: ≥300 MPa；延伸率A: ≥30%；硬度HBW: ≤220。

**高温力学性能（700℃，典型值，以实际产品质保书为准）**：

抗拉强度Rm: ≥450 MPa；屈服强度Rp0.2: ≥200 MPa；持久强度（1000小时）: ≥80 MPa。

**物理性能**：

密度: 8.3 g/cm³；熔点: 1370-1420℃；热导率（20℃）: 11.5 W/(m·K)；热导率（700℃）: 22.0 W/(m·K)；电阻率（20℃）: 1.2 μΩ·m；线膨胀系数（20-700℃）: 14.5×10⁻⁶ /K；弹性模量（20℃）: 205 GPa。

**耐腐蚀/高温性能**：

氧化增重率（800℃×100h）: ≤0.10 mg/cm²；高温持久强度（700℃/100MPa）: ≥2000小时（典型值）；临界点蚀温度（CPT，在3.5% NaCl溶液中）: ≥80℃（典型值，因实际服役介质不同而变化）。

**产品规格范围**：

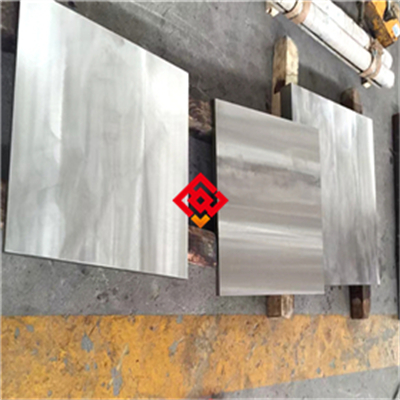

热轧板厚度: 3.0-60.0 mm；宽度: 1000-2500 mm；长度: 2000-6000 mm。可定制其他尺寸。

**交货状态**：

固溶处理（1050-1100℃水淬）+酸洗表面。表面粗糙度Ra≤6.3 μm。

**批次溯源码解读**：每张板材均有唯一批次号，编码规则为：MJ（上海墨钜）-GH4648（牌号）-YYMM（生产年月）-LXXX（炉号）-HTXXX（热处理批号）-SXXX（规格代码）。例如：MJ-GH4648-2503-L012-HT005-S015，表示2025年3月生产，炉号L012，热处理批号005，规格代码015。客户可通过批次号联系上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤结果及尺寸检验记录。

## 七、注意事项

使用GH4648热轧板时需注意以下事项：

1. 避免在600-650℃区间长期服役（该区间可能引发热疲劳裂纹萌生，若无法避免，建议优化设计减少应力集中）。

2. 禁止接触含卤素（氯、氟、溴）的腐蚀介质，尤其在高温环境下，卤素会破坏氧化膜导致快速腐蚀。

3. 焊接后必须进行焊后热处理（PWHT），推荐在900-950℃进行稳定化退火，保温1-2小时后空冷，以消除焊接应力和恢复耐蚀性。

4. 冷加工（如冷弯）后若变形量超过15%，需进行中间退火（1050℃×10分钟空冷），否则可能因加工硬化导致后续开裂。

5. 表面划伤或凹坑会降低疲劳寿命，加工和搬运过程中应使用软质夹具或垫材，避免金属直接接触硬质表面。

6. 该合金对硫（S）和磷（P）敏感，焊接时需使用低硫、低磷的填充材料，并严格控制焊接环境中的硫化物污染。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风的室内仓库，温度范围-10℃至40℃，相对湿度上限为60%。板材应放置在木质或橡胶垫材上，离地高度不小于200 mm，避免直接接触地面湿气。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：每张板材先用中性防锈纸包裹，再用塑料薄膜密封，内置干燥剂（硅胶或分子筛）。外层根据尺寸和重量采用木箱或高强度编织袋包装。木箱内壁衬泡沫板防震，编织袋外捆扎钢带加固。

**运输注意事项**：运输过程中必须固定牢固，使用软质绑带或橡胶衬垫，防止滑动和碰撞。车辆应配备防雨篷布，严禁暴晒和雨淋。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触板材表面，以免造成压痕或划伤。明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：

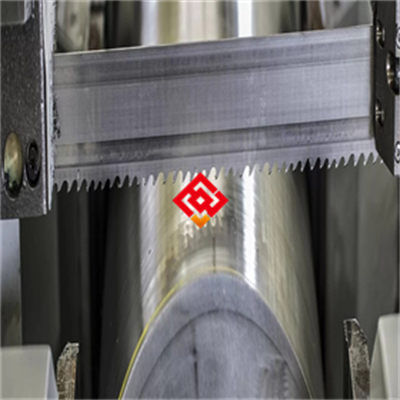

推荐方法：等离子切割（用于厚度≤25 mm，电流200-400 A，切割速度500-1500 mm/min）；激光切割（用于厚度≤12 mm，功率4-6 kW，辅助气体为氮气或氩气）；带锯切割（用于厚板，锯条齿距4-6 TPI，切削液为水基乳化液）。切割后，热影响区需用砂轮打磨去除氧化层，打磨深度至少0.5 mm。注意事项：切割前确认板材无裂纹；禁止使用普通砂轮片（含铁质磨料），应使用不锈钢专用砂轮片（氧化铝或碳化硅基）。禁止使用氧乙炔火焰切割（易导致晶界氧化和局部增碳）。

**焊接（如适用）**：

推荐方法：钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号：ERNiCrMo-3或同级别焊丝。焊接参数：电流80-150 A（TIG），电压10-15 V；焊接速度80-150 mm/min；层间温度≤100℃。保护气体：氩气（纯度≥99.99%），流量10-15 L/min。焊后热处理：在900-950℃进行稳定化退火，保温1-2小时后空冷。注意事项：焊接前必须清除坡口及两侧20 mm范围内的油污、氧化物和水分；禁止使用含硫或含铅的润滑剂；禁止在风速大于2 m/s的环境中施焊。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度1050-1100℃，保温时间按板厚每毫米1.5分钟计算，水淬（水温≤40℃）。注意事项：加热时防止过热和脱碳，建议使用可控气氛炉或真空炉；水淬时工件必须完全浸没，出水温度≤60℃。禁止炉冷或空冷（会导致碳化物沿晶界析出）。

## 十、安装与维护建议

**安装要点**：连接件材质应选用同级别或更高级别的镍基合金（如Inconel 625或GH4648本身），避免使用碳钢或不锈钢螺栓（高温下电位差导致电偶腐蚀）。密封垫片应选用不含卤素的柔性石墨或陶瓷纤维垫片，严禁使用含氯的橡胶垫片。安装完成后，若表面有焊渣或油污，需进行酸洗钝化处理（酸洗液配方：10% HNO₃ + 2% HF，温度50-60℃，时间10-20分钟），然后用去离子水冲洗干净并干燥。

**日常维护方法**：每季度进行一次外观检查，重点关注焊缝区、弯管外弧面和支撑接触部位。清洁周期为每半年一次，使用中性清洗剂（pH 6-8）或去离子水，禁止使用含氯、含氟的清洗剂。若发现表面有轻微氧化色（如蓝色或棕色），可用不锈钢钝化膏进行局部处理。

**常见故障及解决方法**：

- 表面点蚀：原因多为介质中含氯离子或表面有沉积物。处理措施：停机后清除沉积物，对点蚀区域进行打磨修补，并改善水质或增加清洗频率。

- 焊缝开裂：原因可能是焊接热输入过大或焊后热处理不当。处理措施：切除开裂焊缝，重新焊接并严格控制层间温度和焊后热处理参数。

- 变形：原因多为长期高温蠕变或局部过热。处理措施：更换变形部件，检查运行温度是否超限，调整支撑结构。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩和阻燃服。禁止触碰未冷却工件（表面温度可高达800℃），冷却至室温后方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（高温金属遇水可能产生氢爆）。

**切割加工安全**：操作等离子或激光切割时，必须佩戴遮光号≥14的防护面罩，防止弧光灼伤眼睛。切割区域必须安装排烟系统，及时排出金属烟尘。火花隔离要求：切割区周围2米内不得有易燃物，地面铺设防火毯。

**产品损坏或腐蚀后的应急处理**：若发生介质泄漏或部件损坏，立即停机隔离，切断介质源。操作人员需穿戴防酸防碱防护服、橡胶手套和护目镜。泄漏介质根据性质（酸性或碱性）采用中和剂（如碳酸氢钠或稀醋酸）中和，然后收集至专用容器。废弃物应分类为HW类（危险废物），委托有资质的单位处置。禁止直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

客户在选购GH4648热轧板时，应从以下方面评估：一、应用场景匹配度：确认使用温度、压力、介质成分是否在GH4648的适用范围内（建议提供详细工况参数供技术评审）。二、关键性能参数：重点关注高温持久强度（如700℃/100MPa下的持久寿命）和抗氧化性能，可要求提供第三方检测报告验证。三、认证要求：若用于电站锅炉，需确认产品是否通过相关船级社认证（如CCS、DNV、ABS）或满足NACE MR0175标准（如适用）。四、备品备件比例：建议首次采购时预留10-15%的备件，用于日常更换和应急维修。建议客户在收货后核对上海墨钜原厂质保书，并委托第三方检测机构（如SGS、BV）进行抽样检测，以验证化学成分、力学性能和探伤结果是否符合标准。

## 十四、价格标准

GH4648热轧板的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间为：厚度3-12 mm板材约180-280元/公斤，厚度12-60 mm板材约160-250元/公斤（以上为含税出厂价，不含运费）。批量折扣政策：采购量≥5吨，可享受5-12%的折扣；≥10吨，折扣可达12-18%。小批量试样（单次≤50公斤）加价规则：通常上浮15-20%。如需定制尺寸、双认证（如同时满足ASTM和GB标准）、第三方检测或特殊热处理，价格另行协商。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、非金属夹杂物超标、内部裂纹等）导致失效的，上海墨钜提供免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内提供远程技术指导；如需现场服务（如焊接工艺评定、故障分析），48小时内安排工程师抵达现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担。非常规项目（如高温持久试验、腐蚀试验）费用双方协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户设备维修和更换需求。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。对因材料缺陷导致的现场停机，上海墨钜将协助客户进行应急处理和损失评估。
